Jakie czynniki należy wziąć pod uwagę przy wyborze materiału na łącznik uniwersalny?

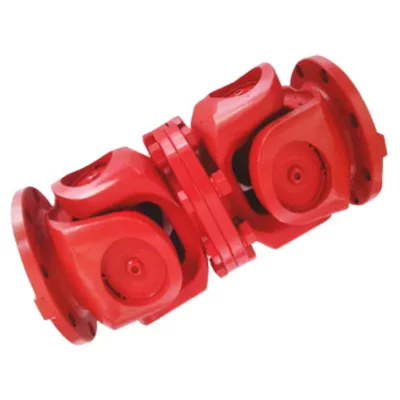

Wybór odpowiedniego materiału na sprzęgło uniwersalne to znacznie więcej niż rutynowe zadanie inżynieryjne — określa bezpieczeństwo, żywotność i całkowity koszt posiadania całego układu napędowego. Asprzęgło uniwersalnektóry jest doskonale dostosowany pod względem momentu obrotowego, ale przedwcześnie ulega awarii z powodu korozji lub zmęczenia, może zatrzymać linię produkcyjną, uszkodzić statek morski lub uziemić holownik lotniczy. W ciągu ostatnich dwudziestu lat nasi inżynierowie z Raydafon Technology Group Co., Limited przeanalizowali setki awarii sprzęgieł, a pierwotną przyczynę wielokrotnie powiązano z materiałem, który nie odpowiadał pełnemu obrazowi warunków pracy. Zrozumienie, które czynniki naprawdę wpływają na wybór materiału, pozwala odróżnić niezawodny i trwały system przenoszenia mocy od takiego, który staje się stałym obciążeniem konserwacyjnym.

W tym obszernym przewodniku omówimy cztery kategorie czynników, które należy ocenić łącznie: wymagania mechaniczne i fizyczne, narażenie na środowisko, ograniczenia produkcyjne i realia komercyjne. Po wyprodukowaniu uniwersalnych sprzęgieł dla różnych gałęzi przemysłu, od walcowni stali po przetwórstwo żywności, nasza fabryka zgromadziła głęboką praktyczną wiedzę na temat tego, jak każdy z tych czynników zmienia zakres działania stali węglowej, stali stopowej, stali nierdzewnej, aluminium i zaawansowanych kompozytów. Pod koniec tego artykułu będziesz w stanie zbudować matrycę decyzyjną, która prowadzi bezpośrednio do gatunku materiału, który równoważy wytrzymałość, trwałość, obrabialność i budżet – jest to dokładnie proces, którego przestrzegamy podczas dostarczania niestandardowych uniwersalnych rozwiązań sprzęgających w Raydafon Technology Group Co., Limited.

Spis treści

• Jakie są główne czynniki mechaniczne i fizyczne przy wyborze materiału łącznika uniwersalnego?
• W jaki sposób warunki środowiskowe określają optymalny materiał łącznika uniwersalnego?
• Dlaczego metoda produkcji wpływa na wybór materiału łącznika uniwersalnego?
• W jaki sposób koszt i dostępność mogą wpłynąć na ostateczną decyzję dotyczącą materiału łącznika uniwersalnego?
• Streszczenie
• Często zadawane pytania

Jakie są główne czynniki mechaniczne i fizyczne przy wyborze materiału łącznika uniwersalnego?

Wymagania mechaniczne stanowią podstawę każdej decyzji dotyczącej materiału łącznika uniwersalnego. Sprzęgło jest jednocześnie elementem przenoszącym moment obrotowy, kompensatorem niewspółosiowości, a często bezpiecznikiem w układzie napędowym. Kiedy nasza fabryka rozpoczyna projekt nowego sprzęgła, pierwszy sprawdzany przez nas zestaw danych obejmuje moment obrotowy w stanie ustalonym, szczytowy moment obrotowy, prędkość obrotową, kąt niewspółosiowości kątowej oraz obecność obciążeń osiowych lub promieniowych. Parametry te przekładają się bezpośrednio na wymagania dotyczące właściwości materiału: wytrzymałość na rozciąganie, granicę plastyczności, granicę zmęczenia, twardość i udarność. Zaniedbanie choćby jednej z tych właściwości może spowodować, że sprzęgło albo odkształci się plastycznie, zatrzaśnie się pod obciążeniem udarowym, albo przedwcześnie zużyje powierzchnie nośne.

Moment obrotowy, granica plastyczności i wytrzymałość na rozciąganie

Sprzęgło uniwersalne musi przenosić moment obrotowy bez trwałych odkształceń. Dlatego też siła plastyczności staje się pierwszym strażnikiem. W naszym procesie selekcji materiałów w Raydafon stosujemy współczynnik bezpieczeństwa – zwykle od 1,5 do 2,5 w zależności od krytyczności zastosowania – do maksymalnego szczytowego momentu obrotowego. Obliczone naprężenie musi pozostać poniżej granicy plastyczności materiału. Na przykład standardowe uniwersalne sprzęgło przemysłowe w napędzie przenośnika może być odpowiednio obsługiwane przez stal węglową C45 o granicy plastyczności około 350 MPa, podczas gdy sprzęgło do walcowni do dużych obciążeń wymaga stali stopowej 40Cr oferującej granicę plastyczności powyżej 650 MPa. Wytrzymałość na rozciąganie zapewnia najwyższy margines bezpieczeństwa; jednakże w idealnym przypadku sprzęgło nie powinno nigdy pracować w pobliżu granicy rozciągania, ponieważ odkształcenie plastyczne na uchach jarzma lub czopach poprzecznych niszczy współosiowość i przyspiesza zużycie. Nasz zespół inżynierów zawsze symuluje rozkład naprężeń na promieniach zaokrągleń i korzeniach czopów, gdzie koncentracja naprężeń może przekroczyć wartości nominalne trzykrotnie lub więcej.

Odporność na zmęczenie i obciążenie cykliczne

Sprzęgło uniwersalne podczas pracy pod kątem podlega całkowicie odwróconemu cyklowi naprężeń zginających podczas każdego obrotu. To cykliczne obciążenie sprawia, że ​​w wielu zastosowaniach wytrzymałość zmęczeniowa jest ważniejsza niż wytrzymałość statyczna. Granica wytrzymałości materiału, jego wrażliwość na karby i wykończenie powierzchni w obszarach silnie obciążonych decydują o tym, czy sprzęgło osiągnie nieskończoną trwałość, czy też ulegnie awarii po skończonej liczbie cykli. W naszej fabryce do zastosowań wysokocyklowych wybieramy odgazowane próżniowo stale stopowe o drobnoziarnistej mikrostrukturze, ponieważ ich współczynnik wytrzymałości zmęczeniowej może przekraczać 0,5 wytrzymałości na rozciąganie. Obróbka powierzchniowa, taka jak śrutowanie lub hartowanie indukcyjne czopów czopów, dodatkowo poprawia trwałość zmęczeniową. W przypadku złącza uniwersalnego zainstalowanego w wysokoobrotowej prasie drukarskiej pracującej z prędkością 3000 obr./min, nawet niewielkie zmniejszenie wytrzymałości zmęczeniowej może przełożyć się na inicjację pęknięcia w ciągu kilku tygodni. Dlatego nasz proces zatwierdzania materiałów zawsze uwzględnia dane z badania zmęczenia przy zginaniu obrotowym dostarczone przez hutę.

Twardość, odporność na zużycie i zachowanie tarcia

Czopy łożyskowe uniwersalnego krzyża sprzęgającego lub otwór w konstrukcji blokowo-czopowej są ślizgowymi powierzchniami stykowymi. Kiedy sprzęgło porusza się przegubowo pod obciążeniem, powierzchnie te podlegają tarciu i zużyciu. Twardość staje się podstawową obroną przed zużyciem ściernym i adhezyjnym. Z naszego doświadczenia wynika, że ​​twardość powierzchni co najmniej 58 HRC w obszarach styku łożysk igiełkowych, osiągnięta poprzez hartowanie powierzchniowe, radykalnie wydłuża okresy międzyobsługowe. Jednakże całkowite hartowanie całego elementu może zmniejszyć wytrzymałość rdzenia, dlatego nasza specyfikacja materiałowa często wymaga stosowania stali stopowych o niskiej zawartości węgla, które można nawęglać lub azotować. Materiał, który jest zbyt miękki, ulegnie Brinelowi pod dużym naprężeniem kontaktowym; zbyt twarde i kruche, co grozi odpryskami. Dlatego wybór uniwersalnego materiału sprzęgła musi równoważyć twardość powierzchni i plastyczność rdzenia. Nasza fabryka utrzymuje bibliotekę zalecanych zakresów głębokości oprawy w oparciu o rozmiar przekroju i typ łożyska, którą udostępniamy klientom podczas dialogu dotyczącego wyboru materiału.

Względy masy, gęstości i bezwładności

W przypadku serwomechanizmów charakteryzujących się dużą prędkością lub dużą dynamiką moment bezwładności masowego sprzęgła uniwersalnego wpływa na moment przyspieszający, responsywność układu i obciążenie łożysk podłączonego sprzętu. Lekkie materiały, takie jak wysokowytrzymały stop aluminium 7075 lub kompozyty konstrukcyjne, stają się atrakcyjne pomimo ich niższej wytrzymałości bezwzględnej. Nasz zespół projektowy z sukcesem zastąpił złącza stalowe aluminiowymi złączami uniwersalnymi w maszynach pakujących i lekkich ramionach robotycznych, uzyskując redukcję masy o 60% przy zachowaniu odpowiedniej zdolności przenoszenia momentu obrotowego. Jednakże niższy moduł sprężystości aluminium i wyższy współczynnik rozszerzalności cieplnej muszą być kompensowane poprzez skorygowanie pasowań i luzów. W przypadku uniwersalnego sprzęgła siłownika klapy lotniczej każdy gram ma znaczenie, a wybór materiału skłania się ku tytanowi lub stopom aluminiowo-litowym. Na Raydafon Technology Group Co., Limitedtraktujemy wagę i bezwładność jako wymierne wymagania dotyczące wydajności, a nie refleksje.

Tabela porównawcza właściwości materiału

Poniższa tabela przedstawia typowe gatunki materiałów, które regularnie oceniamy w naszej fabryce w przypadku uniwersalnych jarzm, krzyżaków i bloków sprzęgających. Wartości te reprezentują podstawowe właściwości mechaniczne i służą jako punkt wyjścia do szczegółowej analizy elementów skończonych.

Nasz dobór materiałów na sprzęgło uniwersalne nigdy nie opiera się wyłącznie na wartościach tabelarycznych. Walidacja prototypu poprzez badania tensometryczne i badania metalurgiczne pierwszych artykułów gwarantuje, że teoretyczne właściwości zostaną faktycznie osiągnięte w geometrii gotowego elementu.

W jaki sposób warunki środowiskowe określają optymalny materiał łącznika uniwersalnego?

Nawet doskonałe mechanicznie sprzęgło uniwersalne szybko ulegnie uszkodzeniu, jeśli materiał nie będzie w stanie wytrzymać otaczającego środowiska. Korozja, ekstremalne temperatury, wilgoć, opary środków chemicznych, pył ścierny i promieniowanie ultrafioletowe powodują erozję integralności materiału. Na przestrzeni lat nasz zespół był świadkiem, jak w przypadku uniwersalnych łączników ze stali nierdzewnej wżery pojawiały się w ciągu kilku miesięcy, ponieważ gatunek nie był dostosowany do określonego stężenia chlorków, oraz standardowych łączników ze stali stopowej, które stawały się kruche w temperaturach ujemnych w kopalniach. Środowisko nie jest filtrem wtórnym — może zawetować doskonały wybór mechaniczny.

Odporność na korozję i kompatybilność chemiczna

Najczęstszym wyzwaniem dla środowiska jest korozja. Instalacje zewnętrzne, maszyny pokładowe, mieszadła w zakładach chemicznych i sprzęt do przetwarzania żywności narażają łączniki uniwersalne na działanie wilgoci, soli, kwasów lub roztworów zasadowych. Stale węglowe i niskostopowe wymagają powłok ochronnych, takich jak cynkowanie, nikiel bezprądowy lub farba epoksydowa. Jednakże powłoki mogą odpryskiwać lub zużywać się na połączeniach przegubowych, odsłaniając goły metal. Dlatego nasza fabryka często zaleca stałe gatunki stali nierdzewnej do zastosowań korozyjnych. AISI 304 zapewnia dobrą ogólną odporność na korozję, ale w środowiskach bogatych w chlorki, takich jak woda morska lub roztwory solanki, nasi inżynierowie wybierają stal nierdzewną AISI 316 lub duplex, aby uniknąć korozji wżerowej i szczelinowej. Z naszego doświadczenia z uniwersalnym złączem do pomp słonowodnych wynika, że ​​przejście z powlekanej stali węglowej na stal typu duplex wydłużyło żywotność z 8 miesięcy do ponad 5 lat. W przypadku ekstremalnego narażenia chemicznego, np. podczas pracy z kwasem siarkowym, oceniamy stopy o wysokiej zawartości niklu, a nawet gatunki tytanu, chociaż wymagają one specjalistycznych procesów produkcyjnych, do obsługi których nasze stanowiska obróbcze są w pełni wyposażone.

Ekstremalne temperatury i stabilność termiczna

Wysokie temperatury zmniejszają granicę plastyczności materiału i przyspieszają utlenianie, podczas gdy niskie temperatury mogą powodować przejście od plastycznego do kruchego. Uniwersalne sprzęgło w stole bicia gorącego w hucie stali może narażać się na działanie temperatur otoczenia przekraczających 200°C, co natychmiast wyklucza zastosowanie aluminium i wielu polimerów konstrukcyjnych. Nasze zalecenia dotyczące materiałów do pracy w podwyższonych temperaturach obejmują stale stopowe chromowo-molibdenowe, takie jak 42CrMo, które zachowują wytrzymałość do 450°C, oraz stale nierdzewne utwardzane wydzieleniowo do zastosowań wymagających również odporności na korozję. Po stronie zimnej materiały łączące do sprzętu do wierceń arktycznych lub pomp LNG muszą charakteryzować się doskonałą wytrzymałością w niskich temperaturach. Nasza fabryka wybiera stale stopowe niklu lub austenityczne stale nierdzewne, ponieważ ich sześcienna struktura kryształu skupiona na powierzchni nie wykazuje nagłej kruchej przemiany. Badanie udarności metodą Charpy’ego V w minimalnej temperaturze projektowej stanowi standardową część naszego protokołu kwalifikacji materiałów.

Wymagania dotyczące higieny, mycia i pomieszczeń czystych

Przemysł spożywczy, napojów i farmaceutyczny narzuca rygorystyczne standardy higieny. Uniwersalne złącze w mieszalniku ciasta lub sterylnej linii napełniania musi wytrzymywać częste mycie gorącą wodą, detergentami i środkami odkażającymi. Porowate materiały, szczeliny i materiały korodujące lub łuszczące się są niedopuszczalne. Nasze rozwiązanie w Raydafon polegało na zastosowaniu w pełni austenitycznych stali nierdzewnych z gładkim, elektropolerowanym wykończeniem powierzchni i higienicznymi konstrukcjami uszczelek. Materiał musi być również nietoksyczny i niechłonny. W takich środowiskach specyfikacja materiału sprzęgła uniwersalnego może nawet zastąpić wymagania dotyczące momentu obrotowego — higiena staje się głównym ograniczeniem projektowym, a nasz zespół inżynierów opracowuje wymiary mechaniczne w oparciu o dostępny zapas materiałów dopuszczonych do kontaktu z żywnością.

Promieniowanie UV, wilgoć i media ścierne

Polimery i uniwersalne złącza kompozytowe znajdują niszowe zastosowanie w zastosowaniach przy małych obciążeniach, gdzie wymagana jest izolacja elektryczna lub tłumienie drgań. Jednakże długotrwała ekspozycja na promieniowanie UV może spowodować kruchość wielu polimerów, jeśli nie zostaną włączone stabilizatory UV. Pył ścierny, występujący np. w cementowniach czy przenośnikach górniczych, działa jak pasta docierająca, która przyspiesza zużycie odsłoniętych powierzchni. Nasze podejście materiałowe do zastosowań w trudnych warunkach, w których występują cząstki stałe, często łączy wytrzymały, hartowany rdzeń stalowy z wymiennymi, hartowanymi tulejami ścieralnymi lub powłokami powierzchniowymi, takimi jak węglik wolframu. W naszej fabryce opracowaliśmy opatentowany pakiet uszczelnień i powłok, który trzykrotnie wydłuża żywotność uniwersalnego sprzęgła pracującego w systemach transportu popiołu lotnego o wysokiej ścieralności w porównaniu do stali niezabezpieczonej.

Warunki środowiskowe często wymagają stopu odpornego na korozję, który może mieć niższą wytrzymałość mechaniczną niż standardowa stal stopowa. W tym miejscu nasz iteracyjny proces projektowania wnosi wartość dodaną: dostosowując wymiary, obróbkę cieplną i układ łożysk, często możemy odzyskać wymaganą zdolność przenoszenia momentu obrotowego w uniwersalnym sprzęgle ze stali nierdzewnej bez przekraczania ograniczeń dotyczących przestrzeni i masy. Ignorowanie środowiska przy wyborze materiału jest jedyną możliwą do uniknięcia przyczyną przedwczesnego uszkodzenia sprzęgła.

Dlaczego metoda produkcji wpływa na wybór materiału łącznika uniwersalnego?

Sposób, w jaki produkowane jest sprzęgło uniwersalne — kute, odlewane, obrabiane maszynowo z pręta lub wykonane z płyty — ma ogromny wpływ na to, które materiały są opłacalne i jak działają. Materiał zapewniający wyjątkowe właściwości w kutym jarzmie może być całkowicie nieodpowiedni do odlewu piaskowego o tej samej geometrii. W Raydafon Technology Group Co., Limited droga produkcyjna jest omawiana jednocześnie z wyborem materiału, ponieważ są one nierozłączne. Nasi inżynierowie procesu i hutnicy pracują ramię w ramię, aby zapewnić, że wybrany materiał będzie mógł być ekonomicznie i powtarzalnie kształtowany w niezawodne uniwersalne sprzęgło.

Optymalizacja kucia i przepływu ziarna

W przypadku uniwersalnych jarzm i krzyżaków sprzęgających o wysokim momencie obrotowym i dużej cykli, preferowaną metodą jest kucie. Kucie na gorąco wyrównuje przepływ ziaren metalu wzdłuż konturów części, radykalnie poprawiając wytrzymałość zmęczeniową i udarność w kierunku naprężenia głównego. Stale stopowe średniowęglowe, takie jak 40Cr i 42CrMo, są bardzo podatne na kucie i dobrze reagują na późniejszą obróbkę cieplną. Nasza fabryka utrzymuje współpracę w zakresie kucia na matrycach zamkniętych, co pozwala nam określić dokładny wzór przepływu ziaren dla krytycznych uszu jarzma, minimalizując ryzyko pęknięcia przy promieniach przejściowych o dużym obciążeniu. Kute sprzęgło uniwersalne wykonane ze stali mikrostopowej może osiągnąć o 25% wyższą granicę wytrzymałości w porównaniu do identycznej geometrii wykonanej z pręta walcowanego o poprzecznej orientacji włókien. Zaleta ta jest na tyle znacząca, że ​​w przypadku zastosowań krytycznych dla bezpieczeństwa, takich jak uniwersalne sprzęgła napędu wirnika helikoptera, kucie jest obowiązkowe, a materiał jest wybierany częściowo ze względu na jego podatność na kucie i kontrolowaną wielkość ziaren.

Skrawalność i stabilność wymiarowa

Wiele uniwersalnych elementów sprzęgieł, szczególnie w małych i średnich partiach, jest wytwarzanych bezpośrednio z litego pręta lub płyty. W tym przypadku skrawalność staje się kluczowym parametrem przy wyborze materiału. Stale automatowe z kontrolowanymi dodatkami siarki umożliwiają szybszą produkcję i dłuższą żywotność narzędzi, ale wiążą się z kompromisem w zakresie ciągliwości i spawalności. Nasz zespół produkcyjny ocenia wskaźnik obrabialności kandydatów na materiały wraz z ich właściwościami mechanicznymi. Na przykład stal nierdzewna 304 jest bardzo trudna w obróbce ze względu na hartowanie; użycie stali nierdzewnej 303 poprawia obrabialność, ale nieznacznie zmniejsza odporność na korozję. W uniwersalnym złączu do linii przetwórstwa spożywczego, gdzie materiał musi mieć klasę 304 i nie są dozwolone gatunki ołowiowe ani siarkowane do obróbki swobodnej, nasza fabryka kompensuje to zoptymalizowanymi parametrami cięcia i sztywnym mocowaniem, aby zachować dokładność wymiarową. Stabilność wymiarowa podczas obróbki i późniejszej obróbki cieplnej to kolejny czynnik: stale narzędziowe utwardzane powietrzem lub gatunki do nawęglania muszą być szlifowane po obróbce cieplnej, aby skorygować odkształcenia, co zwiększa koszty i czas realizacji, które uwzględniamy w zaleceniach materiałowych.

Spawalność i wytwarzanie

Duże sprzęgła uniwersalne, takie jak te stosowane w wałach napędowych statków lub napędach tuneli aerodynamicznych, są czasami wytwarzane przez spawanie kołnierzy z wałami rurowymi. Materiał bazowy musi mieć dobrą spawalność bez konieczności stosowania egzotycznego podgrzewania wstępnego lub obróbki cieplnej po spawaniu. Wartość równoważnika węgla i hartowność decydują o ryzyku pękania na zimno w strefie wpływu ciepła. W naszej specyfikacji materiałowej dla produkowanych uniwersalnych zespołów sprzęgieł często wybieramy znormalizowane stale drobnoziarniste lub stale stopowe o niskiej zawartości węgla o równoważniku węgla poniżej 0,45. W naszej fabryce opracowaliśmy kwalifikacje procedur spawania do łączenia AISI 8630 ze stalą węglową, zapewniające zachowanie trwałości zmęczeniowej złącza uniwersalnego w całym złączu spawanym. Spawalność staje się również kluczowa przy naprawie lub modyfikacji istniejących złączek – jest to usługa, którą często świadczymy, aby przedłużyć żywotność sprzętu o dużym kapitale.

Odlewanie i złożone geometrie

W przypadku niektórych dużych lub o skomplikowanym kształcie uniwersalnych piast sprzęgieł odlewanie zapewnia swobodę projektowania i zmniejszony czas obróbki. Dostępne są odlewy z żeliwa sferoidalnego, staliwa, a nawet austenitycznej stali nierdzewnej. Jednak materiały odlewane wykazują niższe właściwości mechaniczne niż ich odpowiedniki kute ze względu na porowatość i mniej jednorodną mikrostrukturę. Nasz zespół inżynierów stosuje współczynnik odlewu – często zmniejszając dopuszczalne naprężenia o 20–30% – podczas projektowania uniwersalnego sprzęgła, które będzie odlewane. Przy wyborze materiału należy również wziąć pod uwagę płynność i właściwości skurczu, aby uniknąć wewnętrznych pustek. Z powodzeniem wybraliśmy gatunki żeliwa sferoidalnego o wysokiej wytrzymałości do uniwersalnych sprzęgieł o niskiej prędkości i wysokim momencie obrotowym w maszynach budowlanych, gdzie dodatkową korzyścią jest tłumienie drgań materiału. Interakcja między metodą produkcji a właściwościami materiału oznacza, że ​​gdy klient Raydafon prosi o zoptymalizowane pod względem kosztów łączniki uniwersalne, oceniamy, czy oszczędności wynikające z odlewu o kształcie zbliżonym do netto przewyższają wymagany wzrost grubości przekroju ze względu na niższą wytrzymałość materiału.

Integracja obróbki cieplnej i inżynierii powierzchni

Materiał musi być zgodny z planowanym procesem obróbki cieplnej. Hartowanie na wskroś, nawęglanie, azotowanie i hartowanie indukcyjne wymagają specyficznego składu chemicznego stopów. Uniwersalny krzyż sprzęgający wymagający twardej, odpornej na zużycie obudowy i wytrzymałego rdzenia wymaga stali stopowej niskowęglowej nadającej się do nawęglania, takiej jak 20CrMnTi. Głębokość obudowy i profil twardości są projektowane razem z krzywą hartowności materiału, aby uniknąć nadmiernego austenitu szczątkowego lub utleniania międzykrystalicznego. W naszej fabryce receptura obróbki cieplnej jest opracowywana samodzielnie, a uzyskaną mikrostrukturę sprawdzamy poprzez metalografię przekrojową. Materiał, którego nie można poddać obróbce cieplnej do wymaganej twardości powierzchni bez pęknięć lub odkształceń, jest natychmiast dyskwalifikowany. To zorientowane na produkcję podejście do doboru materiałów gwarantuje, że uniwersalne sprzęgło opuszczające naszą fabrykę spełnia zarówno tolerancje rysunku, jak i integralność podłoża wymaganą przez trwałość zmęczeniową.

W jaki sposób koszt i dostępność mogą wpłynąć na ostateczną decyzję dotyczącą materiału łącznika uniwersalnego?

Doskonałość inżynieryjna musi działać w rzeczywistości komercyjnej. Najbardziej doskonały technicznie materiał jest bezwartościowy, jeśli nie można go pozyskać w terminie projektu lub jeśli sprawia, że ​​sprzęgło uniwersalne staje się ekonomicznie niekonkurencyjne. W Raydafon Technology Group Co., Limited podchodzimy do kosztów i dostępności nie jako refleksji, ale jako ograniczeń, które kształtują wykonalną przestrzeń rozwiązań od pierwszego szkicu projektu. Zarządzając łańcuchami dostaw do produkcji uniwersalnych sprzęgieł na rynkach światowych, rozumiemy, że zmienność cen surowców, minimalne wielkości zamówienia i dostępność regionalna często spychają stopy egzotyczne na sam dół listy, chyba że ich zalety techniczne są niepodważalne.

Koszt surowca a całkowity koszt cyklu życia

Porównywanie kosztów materiałów w przeliczeniu na kilogram może wprowadzać w błąd. Sprzęgło uniwersalne ze stali nierdzewnej może kosztować dwa razy więcej niż wersja ze stali węglowej powlekanej, ale jeśli to drugie wymaga wymiany po dwóch latach z powodu korozji, a pierwsze trwa dziesięć lat, kalkulacja kosztów cyklu życia zdecydowanie przemawia za wyższą inwestycją początkową. Nasi inżynierowie ds. zastosowań tworzą modele całkowitego kosztu posiadania, które obejmują początkową cenę zakupu, planowane prace konserwacyjne, straty wynikające z przestojów i koszty utylizacji. W niedawnym przypadku dotyczącym oczyszczalni ścieków wykazaliśmy, że wydanie 40% więcej na uniwersalne złącze typu duplex ze stali nierdzewnej wyeliminuje roczny cykl renowacji, a zwrot kosztów nastąpi w ciągu zaledwie 14 miesięcy. Perspektywa cyklu życia ma kluczowe znaczenie dla naszych zaleceń dotyczących materiałów.

Dostępność i czas realizacji

Stopy specjalne, zwłaszcza stale nierdzewne utwardzane wydzieleniowo o dużej średnicy lub stopy na bazie niklu, mogą mieć czas realizacji w walcowni przekraczający 20 tygodni. Jeśli przestój konserwacyjny klienta nie może czekać, nasza oferta materiałów zmienia się na równoważne gatunki dostępne w naszym magazynie lub u regionalnych dystrybutorów. W naszej fabryce utrzymujemy strategiczne zapasy popularnych uniwersalnych okrągłych i odkuwek z materiałów sprzęgających – stali nierdzewnej C45, 40Cr, 42CrMo i 304 – w rozmiarach do średnicy 500 mm. Ten bufor zapasów pozwala nam oferować krótsze czasy realizacji w przypadku standardowego wyboru materiałów. Kiedy projekt wymaga nietypowego materiału, aktywnie informujemy o kompromisie pomiędzy optymalizacją wydajności a pewnością harmonogramu. W wielu przypadkach nieco cięższe sprzęgło wykonane z łatwo dostępnego materiału może dotrzymać terminu i zapewnić zadowalającą obsługę, podczas gdy zoptymalizowana konstrukcja z rzadkiego stopu zostanie dostarczona po dacie uruchomienia.

Koszty produkcji i ekonomika obrabialności

Wybór materiału ma bezpośredni wpływ na koszty produkcji poprzez obrabialność, zużycie narzędzi i czas cyklu. Złącze uniwersalne wykonane ze stali stopowej o wysokiej wytrzymałości może wymagać niższych prędkości skrawania, częstszych wymian narzędzi i dodatkowych operacji szlifowania. Koszty pracy i oprzyrządowania mogą przekroczyć różnicę w kosztach surowców. Nasz zespół ds. planowania produkcji oblicza wskaźnik całkowitego kosztu produkcji dla każdego kandydata na materiał. Na przykład stal nierdzewna 17-4PH w stanie wyżarzonym jest łatwiejsza w obróbce niż w stanie starzonym; często zgrubnie obrabiamy maszynę w stanie bardziej miękkim, utwardzamy starzeniowo, a następnie szlifujemy wykańczająco. Planowanie procesu jest uwzględnione w naszych wskazówkach dotyczących wyboru materiałów. W firmie Raydafon Technology Group Co., Limited odkryliśmy, że nieco droższy materiał o doskonałej podatności na obróbkę skrawaniem może skutkować niższym całkowitym kosztem uniwersalnego sprzęgła niż tańszy materiał, który przepala się przez płytki węglikowe i wymaga intensywnej pracy na stole warsztatowym.

Normy regionalne i zgodność ze specyfikacjami klienta

Wielu klientów działa w oparciu o określone normy materiałowe – ASTM, EN, JIS lub GOST – a ich specyfikacje zakupowe ograniczają dopuszczalne gatunki. Uniwersalne sprzęgło przeznaczone do zastosowań dźwigowych w Europie może wymagać stali EN 10083-2 z pełną certyfikacją 3.1, podczas gdy klient z pola naftowego w Ameryce Północnej może wymagać zgodności z NACE MR0175 w zakresie odporności na pękanie naprężeniowe siarczkowe. Nasz proces wyboru materiału zawsze rozpoczyna się od określenia obowiązkowych standardów, które materiał musi spełniać. Zgodność nie podlega negocjacjom i natychmiast zawęża listę opłacalnych stopów. Nasza fabryka przechowuje certyfikowane raporty z testów materiałów i umożliwia śledzenie każdego rodzaju użytej stali, co gwarantuje, że dostarczone sprzęgło uniwersalne spełnia dokładnie wymogi przepisów regionalnych i specyficznych dla danego zastosowania.

Analiza czynników komercyjnych ostatecznie skupia się na wyborze opartym na wartości: materiale, który zapewnia wymagane działanie przy najniższych całkowitych nakładach w planowanym okresie użytkowania, przy jednoczesnym spełnieniu ograniczeń dotyczących czasu realizacji i zgodności. Ocena inżynieryjna w firmie Raydafon Technology Group Co., Limited oznacza wiedzę, kiedy naciskać na stop premium, który zapobiegnie kosztownym awariom, a kiedy zaakceptować gatunek standardowy, ponieważ ryzyko jest do opanowania, a budżet realny. To zrównoważone podejście zdobyło zaufanie zarówno kierowników ds. zakupów, jak i inżynierów ds. utrzymania ruchu.

Streszczenie

Wybór materiału na sprzęgło uniwersalne to decyzja wielowymiarowa, która musi obejmować moment obrotowy, prędkość, trwałość zmęczeniową, odporność na korozję, tolerancję temperaturową, możliwości procesu produkcyjnego, koszt i czas realizacji w jeden spójny wybór. Żaden uniwersalny materiał na łączniki nie jest powszechnie najlepszy — stal węglowa doskonale sprawdza się w wrażliwych kosztowo suchych środowiskach, stal stopowa błyszczy w warunkach zmęczenia wysokocyklowego, stal nierdzewna jest obowiązkowa, gdy panuje korozja lub higiena, a lekkie stopy otwierają możliwości zastosowań dynamicznych przy dużych prędkościach. Nasza sprawdzona metodologia w Raydafon Technology Group Co., Limited rozpoczyna się od mechanicznego cyklu pracy, następnie filtruje kandydatów na materiały przez pryzmat ochrony środowiska i produkcji, a na koniec sprawdza wybór pod kątem wymagań handlowych i zgodności. Oceniając wszystkie czynniki jednocześnie, pomagamy naszym klientom uniknąć kosztownej pułapki optymalizacji jednego parametru kosztem drugiego.

Nasza fabryka jest gotowa spełnić Twoje kolejne wymagania dotyczące sprzęgów uniwersalnych dzięki pełnemu przeglądowi inżynierii materiałowej, certyfikowanym zapasom materiałów i elastyczności produkcji obejmującej ilości prototypów po zamówienia wielkoseryjne. Jeśli potrzebujesz uniwersalnego sprzęgła do wymagającego zastosowania, skontaktuj się z naszym zespołem technicznym już dziś. Pomożemy Ci przełożyć dane operacyjne na szczegółowe zalecenia materiałowe i konkurencyjną ofertę, zapewniając, że instalowane przez Ciebie uniwersalne sprzęgło będzie działać przez dziesięciolecia niezawodnej pracy.Skontaktuj się z Raydafon Technology Group Co., Limitedi pozwól nam wykorzystać nasze dwudziestoletnie doświadczenie w zakresie sprzęgów w Twoim układzie napędowym.

Często zadawane pytania

P1: Jaki jest najpowszechniejszy materiał używany na złącza uniwersalne w ogólnych zastosowaniach przemysłowych?

Gatunki stali średniowęglowej, takie jak C45 (EN 1.0503) i stale stopowe, takie jak 40Cr (AISI 5140) to najczęściej stosowane materiały na uniwersalne sprzęgła ogólnego przeznaczenia. Materiały te zapewniają doskonałą równowagę pomiędzy granicą plastyczności, odpornością na zmęczenie, obrabialnością i niskim kosztem. W naszej fabryce z tych gatunków produkowane są standardowe jarzma i krzyżaki do napędów przenośników, maszyn rolniczych i napędów pomp o średniej prędkości, zazwyczaj w stanie hartowanym i odpuszczanym, aby osiągnąć zakres twardości 220–280 HB. W zastosowaniach, w których nie występuje znacząca korozja ani ekstremalne temperatury, standardową rekomendacją pozostają stale węglowe i niskostopowe, ponieważ umożliwiają standardowe procesy produkcyjne, łatwo dostępną obróbkę cieplną i niezawodne działanie, jeśli są odpowiednio dobrane. Jednak nawet w tej powszechnej kategorii dokładny gatunek i obróbka cieplna muszą być dopasowane do wymaganej trwałości zmęczeniowej i maksymalnego momentu obrotowego.

P2: Jak temperatura wpływa na dobór materiału sprzęgła uniwersalnego?

Temperatura wpływa na wybór materiału poprzez dwa podstawowe mechanizmy: utratę wytrzymałości w podwyższonych temperaturach i utratę wytrzymałości w niskich temperaturach. W temperaturach powyżej 200°C stopy aluminium i wiele polimerów konstrukcyjnych tracą znaczną część swojej wytrzymałości w temperaturze pokojowej i generalnie nie nadają się. Stale stopowe chromowo-molibdenowe, takie jak 42CrMo, zachowują właściwości mechaniczne w miarę dobrze do 450°C i są naszą standardową rekomendacją dla uniwersalnych sprzęgieł pracujących w gorącym środowisku. W przypadku jeszcze wyższych temperatur konieczne stają się stale nierdzewne utwardzane wydzieleniowo lub nadstopy na bazie niklu, chociaż są one droższe. W temperaturach poniżej zera stale ferrytyczne mogą bez ostrzeżenia przejść z plastycznego w kruchy i pęknąć. Nasza fabryka specjalizuje się w austenitycznych stalach nierdzewnych lub niskotemperaturowych stalach węglowych ze stopami niklu do zastosowań kriogenicznych i arktycznych, ponieważ utrzymują one udarność poniżej -100°C. Każda ekstremalna temperatura dodatkowo wpływa na smarowanie i luzy, dlatego przy projektowaniu pasowań łożysk i połączeń wielowypustowych w uniwersalnym zespole sprzęgła należy wziąć pod uwagę współczynnik rozszerzalności cieplnej materiału.

P3: Czy mogę używać uniwersalnych sprzęgieł ze stali nierdzewnej w zastosowaniach wymagających wysokiego momentu obrotowego?

Tak, sprzęgła uniwersalne ze stali nierdzewnej można absolutnie stosować w zastosowaniach wymagających wysokiego momentu obrotowego, ale konstrukcja musi uwzględniać ogólnie niższą granicę plastyczności austenitycznych stali nierdzewnych w porównaniu z hartowanymi stalami stopowymi. Częstym błędem jest bezpośrednie zastąpienie jarzma ze stali nierdzewnej 304 jarzmem ze stali stopowej 40Cr bez zwiększania przekroju poprzecznego lub regulacji obróbki cieplnej. W Raydafon Technology Group Co., Limited, gdy klient potrzebuje uniwersalnego sprzęgła o wysokim momencie obrotowym w środowisku korozyjnym, oceniamy gatunki stali nierdzewnej utwardzanej wydzieleniowo, takie jak 17-4PH (AISI 630). Po obróbce cieplnej do stanu H900, 17-4PH osiąga granicę plastyczności przekraczającą 1100 MPa, porównywalną z wieloma stalami stopowymi, zachowując jednocześnie doskonałą odporność na korozję. Stale nierdzewne typu duplex oferują również atrakcyjne połączenie wysokiej wytrzymałości i doskonałej odporności na pękanie korozyjne naprężeniowe pod wpływem chlorków. Kluczem jest dopasowanie konkretnego gatunku stali nierdzewnej zarówno do wymaganego momentu obrotowego, jak i do środowiska powodującego korozję — nie wszystkie stale nierdzewne mają taką samą wytrzymałość i odporność na korozję. Nasz zespół inżynierów regularnie projektuje niestandardowe sprzęgła uniwersalne ze stali nierdzewnej, które wytrzymują obciążenia momentem obrotowym powyżej 50 000 Nm, poprzez staranny dobór gatunku i optymalizację geometrii jarzma.

P4: Jaki materiał jest najlepszy na złącza uniwersalne stosowane w środowiskach korozyjnych?

Nie ma jednego „najlepszego” materiału dla wszystkich środowisk korozyjnych, ponieważ optymalny wybór zależy od konkretnego środka korozyjnego, jego stężenia, temperatury i tego, czy łącznik jest poddawany naprężeniom. W ogólnych warunkach zewnętrznych i lekko korozyjnych stal nierdzewna AISI 304 zapewnia odpowiednią ochronę i jest powszechnie dostępna. W środowiskach bogatych w chlorki, takich jak woda morska, słonawa lub narażona na działanie soli odladzającej, zdecydowanie zaleca się stal nierdzewną AISI 316 lub duplex (np. 2205), ponieważ dodatek molibdenu znacznie poprawia odporność na korozję wżerową i szczelinową. W przypadku ekstremalnego narażenia chemicznego – silnych kwasów, gorących roztworów żrących lub utleniających chemikaliów – nasz wybór materiałów obejmuje stopy o wysokiej zawartości niklu, takie jak Hastelloy C276 lub gatunki tytanu. W naszej fabryce wyprodukowaliśmy uniwersalne złącza ze stali nierdzewnej duplex do morskich żurawi platformowych oraz ze stali superaustenitycznej do przenośników instalacji wybielających. Decyzję dotyczącą materiału zawsze rozpoczyna się od szczegółowej analizy zgodności chemicznej, często obejmującej próbki korozji przetestowane w rzeczywistym płynie procesowym. Powlekana stal węglowa jest alternatywą tylko wtedy, gdy powłoka pozostaje nienaruszona; Każde zużycie powierzchni łożysk zapoczątkowuje szybką korozję.

P5: Dlaczego waga uniwersalnego materiału sprzęgła jest ważna w zastosowaniach wymagających dużych prędkości?

W układach napędowych charakteryzujących się dużą prędkością masa obrotowa sprzęgła uniwersalnego bezpośrednio wpływa na obciążenia łożysk, krytyczne prędkości wału i jakość wyważenia wymaganą do uniknięcia niszczących wibracji. Cięższe sprzęgło stalowe zwiększa ugięcie wału pod własnym ciężarem, co może zmniejszyć poprzeczną prędkość krytyczną systemu i wymusić pracę bliżej częstotliwości rezonansowych. Lżejsze materiały, takie jak stopy aluminium o wysokiej wytrzymałości lub kompozyty konstrukcyjne, zmniejszają bezwładność i umożliwiają układowi napędowemu szybsze przyspieszanie i zwalnianie, co jest niezbędne w stołach indeksujących napędzanych serwo, cylindrach drukujących i stanowiskach testowych. Nasze doświadczenie w Raydafon Technology Group Co., Limited w zakresie wyważania przy dużych prędkościach pokazuje, że uniwersalne sprzęgło o mniejszej masie jest łatwiejsze do wyważenia do drobniejszego gatunku, co skutkuje niższym poziomem wibracji na łożyskach. Jednakże zmniejszenie masy nie może wpłynąć negatywnie na zdolność przenoszenia momentu obrotowego ani sztywność. Dlatego też nasz wybór materiałów do zastosowań wymagających dużych prędkości ma na celu najwyższy dostępny w ramach budżetu stosunek wytrzymałości do masy. Częstymi kandydatami są aluminium 7075-T6 i stopy tytanu. W niektórych przypadkach projektujemy łączniki stalowe puste lub szkieletowe, aby uzyskać redukcję masy bez zmiany materiału podstawowego, ale punktem wyjścia jest zawsze materiał zdolny spełnić docelowe parametry dynamiczne.
