Cylinder przechyłu wózka widłowego
  • Cylinder przechyłu wózka widłowegoCylinder przechyłu wózka widłowego
  • Cylinder przechyłu wózka widłowegoCylinder przechyłu wózka widłowego
  • Cylinder przechyłu wózka widłowegoCylinder przechyłu wózka widłowego

Cylinder przechyłu wózka widłowego

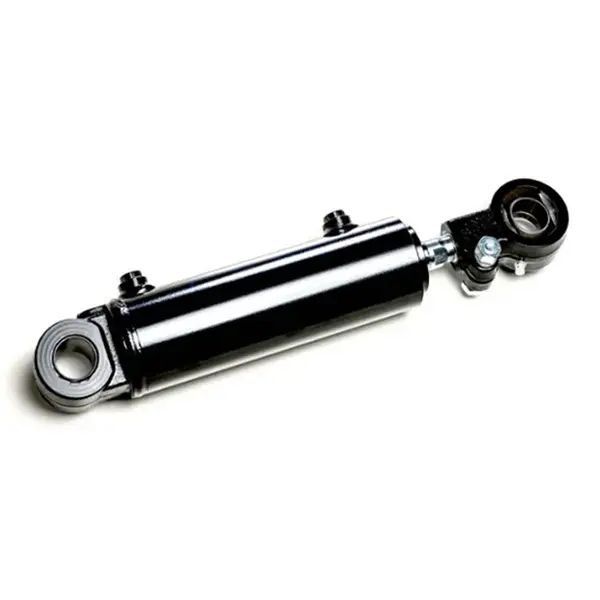

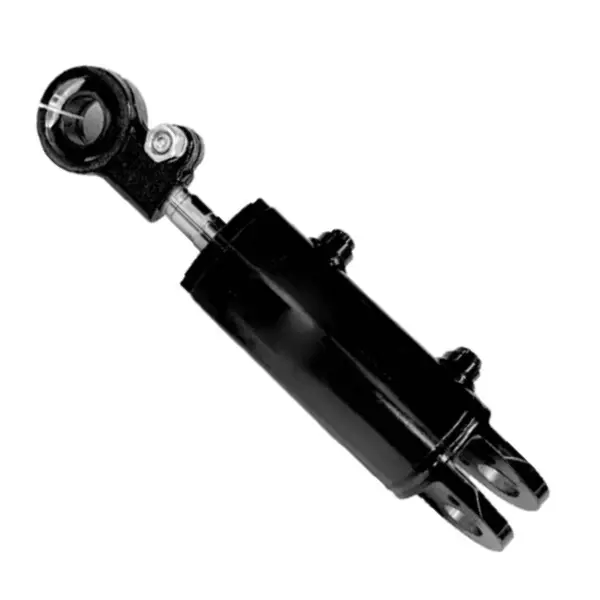

Siłownik przechylania wózka widłowego Raydafon to specjalnie zaprojektowany siłownik hydrauliczny do sterowania pochyleniem masztu wideł w wózkach widłowych o udźwigu 1,5–18 ton. Wykonane ze stali o wysokiej wytrzymałości z dopasowanym tłokiem, korpusem cylindra, tłoczyskiem i zestawem uszczelek. Ciśnienie robocze 7-14 MPa, brak wahań ciśnienia pod obciążeniem. Standardowe średnice otworów 60-100 mm, średnice prętów 25-40 mm, skok 32-193 mm. Mocowanie śrubowe i połączenie z pierścieniem ustalającym umożliwiają wymianę uszczelki olejowej w ciągu kilku minut bez zdejmowania masztu. Nadaje się do magazynów, fabryk i portów. Niestandardowy otwór, skok i odległość montażowa dostępne dla marek wózków widłowych OEM. MOQ 50 jednostek, czas realizacji zbiorczej 25-35 dni. Wyślij model wózka widłowego, wymagania dotyczące średnicy/skoku i ilość w celu wyceny.
Raydafon OEM · Części zamienne do wózków widłowych

Niestandardowy siłownik przechyłu wózka widłowego do wózków widłowych o udźwigu 1,5–18 ton — bezpośrednie dostawy producenta OEM

Siłownik przechylania wózka widłowego to element hydrauliczny sterujący pochyleniem masztu i wideł do przodu i do tyłu. Raydafon produkuje siłowniki przechyłu do wózków widłowych o udźwigu od 1,5 do 18 ton, wykorzystując stal o wysokiej wytrzymałości i dopasowany zestaw tłok, tłoczysko, uszczelka. Ciśnienie robocze jest stabilne na poziomie 7-14 MPa pod obciążeniem. Mocowanie śrubowe i połączenie z pierścieniem ustalającym umożliwiają wymianę uszczelki olejowej w ciągu kilku minut bez zdejmowania masztu. Nadaje się do załadunku magazynu, podnoszenia fabryki i obrotu portem.

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 ton
7-14 MPa Ciśnienie robocze
Φ60-100 mm Średnica otworu
Φ25-40 mm Średnica pręta
32-193 mm Udar
3,4-22 kg Masa jednostkowa
Anatomia produktu

Wewnątrz cylindra przechyłu — 25 dopasowanych części

Cylinder nie jest zmontowany ze standardowego sprzętu. Tłok, korpus cylindra, tłoczysko i zestaw uszczelek są do siebie dopasowane jako komplet, podobnie jak doświadczony monter ręcznie wykańcza dopasowaną parę. Dlatego cylinder pracuje stabilnie pod wysokim ciśnieniem przez lata, nie tracąc ciśnienia w dławnicy.

Różne tonaże wózków widłowych wymagają różnych średnic wewnętrznych i skoków, dlatego model siłownika przechyłu musi pasować do wózka. Raydafon magazynuje i produkuje siedem standardowych modeli od QA20V500 do A45M300, a także może wyprodukować model niestandardowy na podstawie rysunku klienta. Do samochodów ciężarowych, które zamiast tego wymagają funkcji podnoszenia pionowego, Raydafon produkuje równieżCylinder podnośnika wózka widłowego.

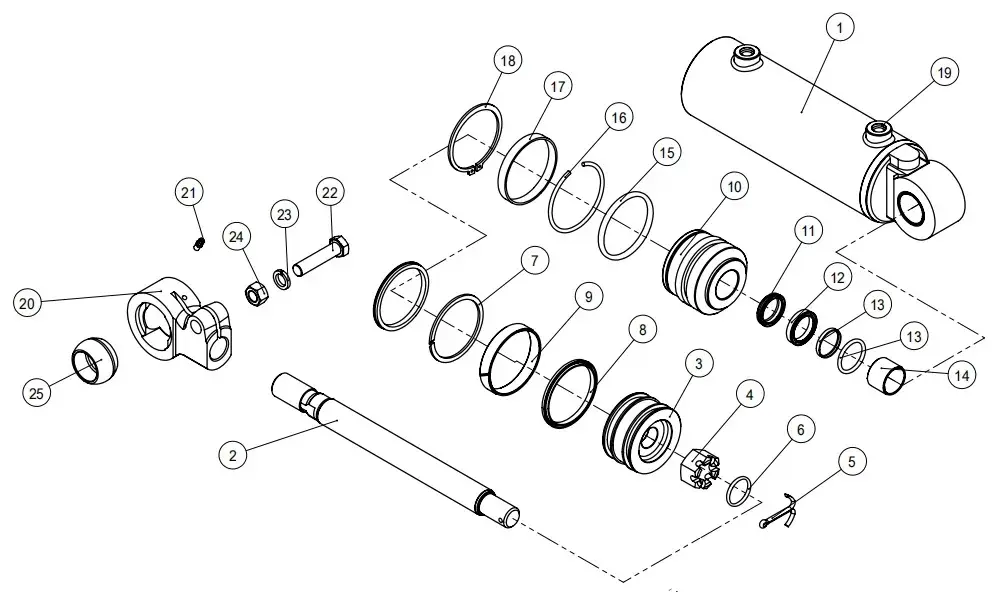

Forklift tilt cylinder parts anatomy
Schemat numerowanych części — 25 dopasowanych komponentów

25-częściowa lista komponentów

Części są ponumerowane poniżej, tak aby odpowiadały widokowi rozłożonemu. Liczby 1-25 odpowiadają powyższemu schematowi.

01Zespół obudowy cylindra
02Tłoczysko
03Tłok
04Nakrętka sześciokątna
05Zawleczki
06Pierścień uszczelniający
07Pierścień tylny
08Uszczelnienie otworu
09Pierścień nośny
10Przewodnik Bush
11Wycieraczka kurzu
12Pierścień U
13Uszczelka pręta
14Du Busha
15Pierścień uszczelniający
16Okrągły drut
17Kółko na klucze
18Pierścienie zabezpieczające na wał
19Wtyczka
20Clevisa
21Smarowniczka
22Śruba
23Podkładki sprężyste
24Nakrętka
25Łożysko sferyczne

Standardowa matryca modelu — siedem kombinacji otworu/skoku

Wybierz model pasujący do tonażu i sposobu montażu wózka widłowego lub wyślij rysunek OEM w celu uzyskania niestandardowej wersji. Wszystkie modele wymienione poniżej mają tę samą dopasowaną architekturę tłoka, tłoczyska i uszczelnienia.

Numer rysunku Otwór ΦD Pręt Φd Udar S Zainstalować. L Ciśnienie Port Waga
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Nie możesz znaleźć swojego modelu? Wyślij numer rysunku OEM lub próbkę fizyczną. Raydafon dokonuje inżynierii wstecznej, tworzy próbkę i wycenia partię na tym samym rysunku. Więcej informacji na temat szerszego asortymentu siłowników hydraulicznych do wózków widłowych można znaleźć w artykuleSiłownik hydrauliczny wózka widłowegokategoria.

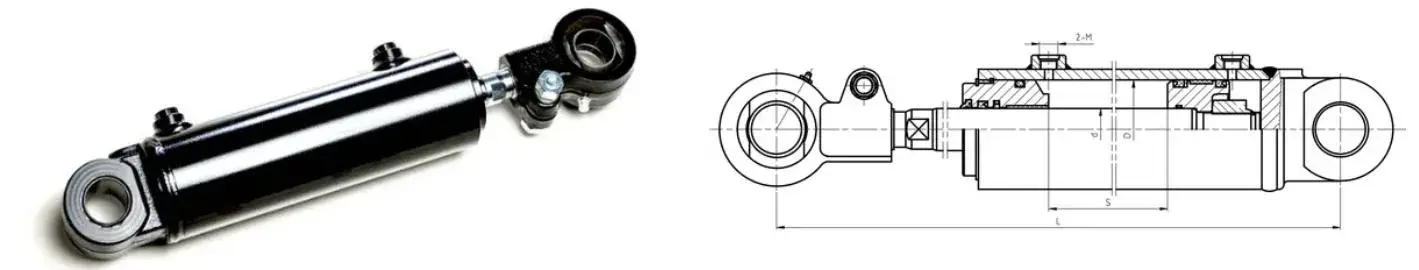

Forklift tilt cylinder dimension drawing 1
Model QA20V500-405000-000 · Φ60 × Φ30 × 32 skok

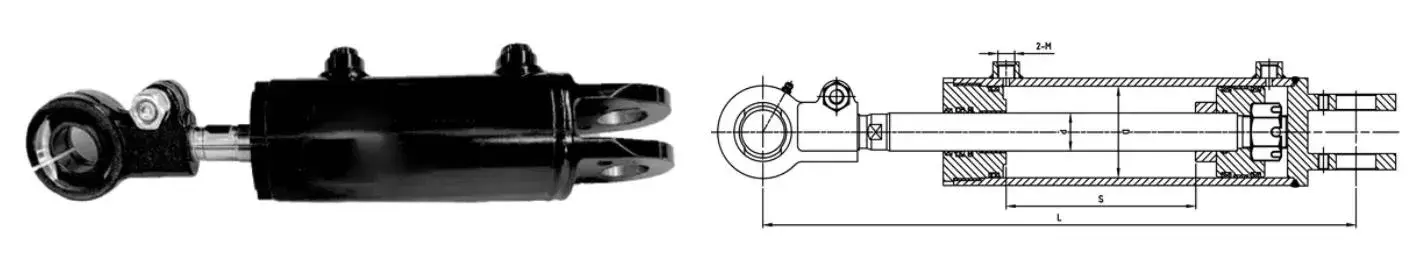

Forklift tilt cylinder dimension drawing 2
Modele S16N450 / RTE35M300 / A15N450

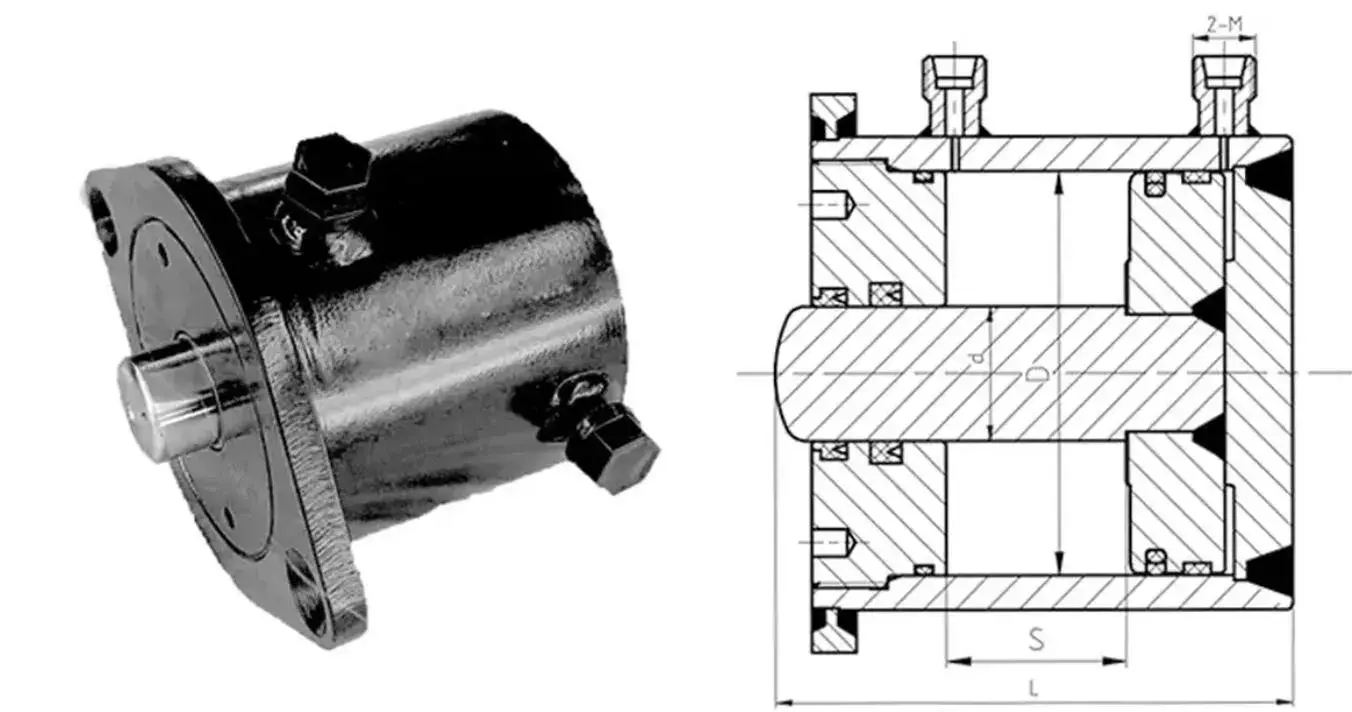

Forklift tilt cylinder dimension drawing 3
Modele A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Przegląd instalacji — schemat montażu i wymiary interfejsu
Zasada działania

Jak siłownik przechyłu przesuwa maszt

Cylinder przechylania popycha tłok ruchem posuwisto-zwrotnym, co powoduje przechylenie masztu do przodu i do tyłu. Olej hydrauliczny wpływa przez jeden z dwóch otworów u podstawy cylindra; tłoczysko wysuwa się i popycha maszt do przodu lub chowa się i ciągnie maszt do tyłu. W odróżnieniu od innych elementów hydraulicznych, ten cylinder pracuje płynnie w obu kierunkach, ponieważ powierzchnie otworu i tłoczyska są dopasowane do zestawu uszczelek.

W przypadku ciężkiego lub nieregularnego ładunku operator korzysta z funkcji przechylania, aby wypoziomować ładunek przed podniesieniem. Dokładna kontrola kąta zapobiega przesuwaniu się ładunku i zapewnia stabilność wózka. Raydafon testuje siłownik przechyłu pod ciśnieniem roboczym 7–14 MPa, aby potwierdzić, że reakcja pozostaje płynna pod pełnym obciążeniem.

Zalety siłowników przechyłu wózków widłowych Raydafon

01

Stabilny pod wysokim ciśnieniem

Dopasowany zestaw tłoka, tłoczyska i uszczelek utrzymuje stabilne ciśnienie na poziomie 7-14 MPa. Brak wahań pod dużym obciążeniem lub podczas długich zmian roboczych.

02

Odporna na zużycie masa uszczelniająca

Uszczelnienia wykonane są z odpornego na zużycie związku o niskim wycieku oleju i niskim zużyciu. Niezawodny w zakurzonych magazynach lub wilgotnym środowisku.

03

Projekt szybkiej konserwacji

Mocowanie śrubowe i połączenie z pierścieniem ustalającym umożliwiają wymianę uszczelki olejowej w ciągu kilku minut. Nie ma potrzeby zdejmowania całego masztu z ciężarówki.

04

Siedem standardowych modeli

Otwór Φ60 do Φ100, pręt Φ25 do Φ40, skok 32 do 193 mm. Obejmuje większość zastosowań wózków widłowych o udźwigu 1,5–18 ton bez konieczności zamawiania niestandardowego oprzyrządowania.

05

Wsparcie OEM

Wyślij markę i model wózka widłowego lub numer rysunku. Raydafon dokonuje inżynierii wstecznej, pobiera próbki i wycenia niestandardową partię na tym samym rysunku.

06

Bezpośrednie dostawy fabryczne

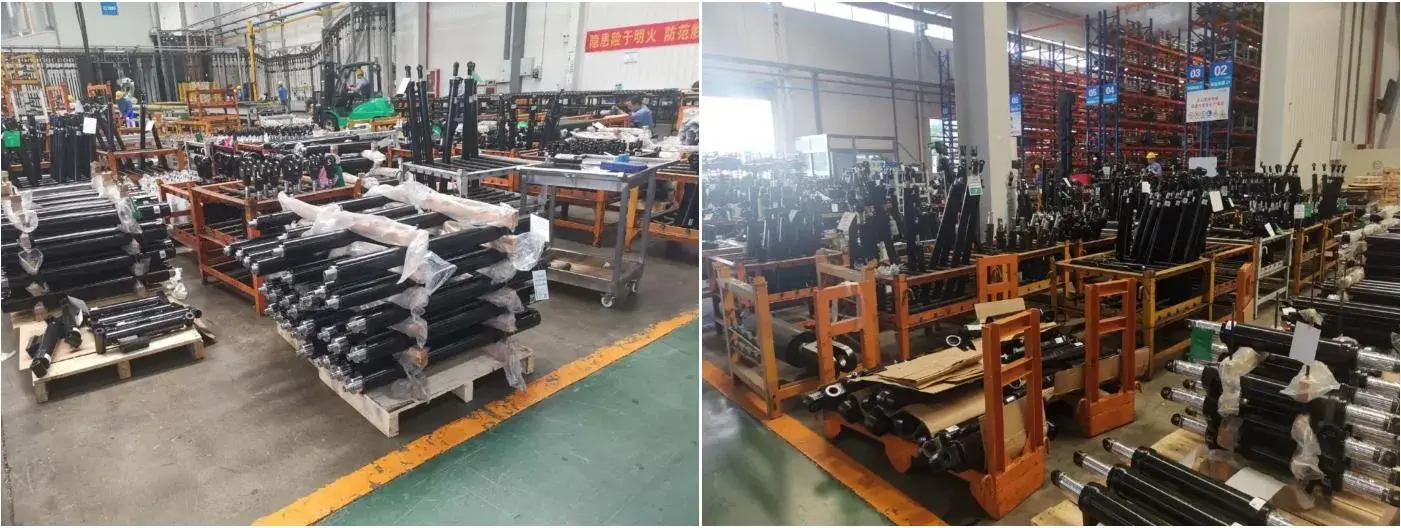

Wyprodukowano we własnym zakładzie Raydafon. Klienci mają do czynienia z producentem, a nie sprzedawcą. Szybka reakcja posprzedażna i stabilna jakość partii.

Gdzie używane są cylindry przechyłu wózków widłowych

  • A
    Załadunek i rozładunek magazynu

    Załadunek kontenerów, kompletacja palet i przenoszenie półek, gdzie operator musi wypoziomować ładunek przed podniesieniem. Dokładna kontrola kąta zapobiega przesuwaniu się ładunku.

  • B
    Operacje podnoszenia w fabryce

    Ciężkie lub nieregularne ładunki przemysłowe, w przypadku których wózek widłowy musi przechylić maszt do przodu lub do tyłu, aby zrównoważyć ładunek podczas cyklu podnoszenia.

  • C
    Obrót portowy i logistyczny

    Środowiska charakteryzujące się ciągłymi, intensywnymi cyklami pracy, w których siłownik przechyłu wykonuje tysiące cykli na zmianę. Dopasowane uszczelki i niskie zużycie zapewniają pracę bez wycieków.

  • D
    Dystrybucja części zamiennych i części zamiennych

    Dealerzy wózków widłowych i dostawcy części zamiennych, którzy potrzebują niezawodnego siłownika przechylania odpowiadającego producentowi OEM do samochodów ciężarowych o udźwigu od 1,5 do 18 ton. Dostępne są zarówno zapasy magazynowe, jak i produkcja na zamówienie.

Zamów kartę specyfikacji

Pokrycie tonażu
Wózki widłowe od 1,5 do 18 ton
Ciśnienie robocze
7-14 MPa (testowane szczytowo do 18,1 MPa w wybranych modelach)
Średnica otworu
Φ60 do Φ100 mm
Średnica pręta
Φ25 do Φ40 mm
Udar
32 do 193 mm
Odległość instalacji
109 do 565 mm
Masa jednostkowa
3,4 do 22 kg
Port/interfejs
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Montaż
Mocowanie śrubowe + połączenie z pierścieniem ustalającym do szybkiej wymiany uszczelki
Zestaw uszczelek
Wycieraczka kurzu, pierścień U, uszczelka pręta, uszczelka otworu, pierścień tylny, pierścień O-ring, pierścień nośny, tuleja du
Personalizacja
Niestandardowy otwór, pręt, skok, odległość montażowa, typ portu; Opakowanie OEM i marka własna
MOQ
50 sztuk na model
Czas realizacji zbiorczej
25-35 dni po zatwierdzeniu depozytu i rysunku
Podstawa wyceny
Model i tonaż wózka widłowego, wymagania dotyczące średnicy/skoku, rozmiar portu, ilość, port docelowy

Jak Twoje zamówienie przechodzi przez Raydafon

  1. 01

    Krótki opis aplikacji

    Wyślij markę i model wózka widłowego, tonaż, wymagany otwór/pręt/skok, rozmiar portu, ilość i port docelowy.

  2. 02

    Wybór modelu

    Raydafon sprawdza, czy pasuje standardowy model (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300), czy też wymagana jest konstrukcja niestandardowa.

  3. 03

    Zatwierdzenie próbki i rysunku

    W przypadku konstrukcji niestandardowych Raydafon dokonuje inżynierii wstecznej części OEM, produkuje próbkę i potwierdza z kupującym średnicę, skok, odległość montażową i wymiary przyłącza.

  4. 04

    Obróbka korpusu cylindra i tłoczyska

    Korpus cylindra ze stali o wysokiej wytrzymałości jest szlifowany do tolerancji. Tłoczysko jest szlifowane i chromowane na twardo, co zapewnia odporność na zużycie.

  5. 05

    Montaż i próba ciśnieniowa

    Tłok, uszczelki, tuleja prowadząca i widelec są zmontowane. Cylinder jest testowany ciśnieniowo pod kątem wycieków i płynnego skoku przy ciśnieniu znamionowym.

  6. 06

    Pakowanie i wysyłka

    Cylindry pakowane są w drewniane skrzynie z olejem antykorozyjnym i zaślepkami ochronnymi. Wysyłka drogą morską, lotniczą lub ekspresową z listą przewozową, fakturą i raportem z inspekcji.

Dokumentacja i wsparcie jakości

  • ✓
    Certyfikat materiałowy

    Certyfikat materiału korpusu cylindra i tłoczyska, arkusz danych mieszanki uszczelniającej dostarczany z każdą wysyłką.

  • ✓
    Raport z próby ciśnieniowej

    Przed pakowaniem każdą butlę poddano próbie ciśnieniowej pod ciśnieniem znamionowym. Rejestrowane są wycieki, płynność skoku i dopasowanie portu.

  • ✓
    Protokół kontroli wymiarowej

    Średnica otworu, tłoczysko, skok, odległość montażowa i wymiary przyłącza zapisane zgodnie z zamówioną specyfikacją lub rysunkiem klienta.

  • ✓
    Opakowanie eksportowe

    Drewniana obudowa z olejem antykorozyjnym i zaślepkami ochronnymi. Duże partie cylindrów umieszczane na paletach i mocowane taśmami do transportu morskiego.

Często zadawane pytania

Co to jest siłownik przechyłu wózka widłowego?

Siłownik przechylania wózka widłowego to siłownik hydrauliczny sterujący pochyleniem masztu i wideł do przodu i do tyłu. Jest to jeden z podstawowych elementów układu hydraulicznego wózka widłowego, obok cylindra podnoszenia i cylindra układu kierowniczego. Kiedy operator porusza dźwignią pochylenia, siłownik wysuwa się lub cofa, co powoduje obrót masztu wokół jego dolnego obrotu i zmianę kąta wideł.

Jaki zakres tonażowy obejmuje Raydafon?

Raydafon produkuje siłowniki przechyłu do wózków widłowych do wózków widłowych o udźwigu od 1,5 do 18 ton. Modele standardowe obejmują średnice otworów od Φ60 mm do Φ100 mm, średnice prętów od Φ25 mm do Φ40 mm i skoki od 32 mm do 193 mm. Niestandardowy otwór i skok są dostępne dla marek wózków widłowych OEM.

Jakie ciśnienie robocze może wytrzymać cylinder?

Cylinder jest przystosowany do ciśnienia roboczego 7–14 MPa w całej gamie modeli standardowych, przy ciśnieniu szczytowym testowanym przy 18,1 MPa w określonych modelach, takich jak S16N450-600000-001Z i RTE35M300-600000-500.

Jakie materiały i uszczelnienia są stosowane?

Obudowa cylindra i tłoczysko wykonane są ze stali o wysokiej wytrzymałości. Zestaw uszczelek zawiera wycieraczkę, pierścień U, uszczelkę tłoczyska, uszczelkę otworu, pierścień tylny, pierścień O-ring, pierścień ślizgowy i tuleję. W uszczelnieniach zastosowano mieszankę odporną na zużycie, która zapewnia niski poziom wycieków oleju i niskie zużycie w zapylonych magazynach lub wilgotnych środowiskach.

Jak trudna jest konserwacja?

W cylindrze zastosowano mocowanie śrubowe i połączenie pierścienia ustalającego. Personel zajmujący się konserwacją może wymienić uszczelkę olejową lub rozwiązać problem z cylindrem, odkręcając śruby i usuwając pierścień ustalający. Można to zrobić w ciągu kilku minut bez konieczności zdejmowania całego masztu z wózka widłowego.

Czy Raydafon może produkować cylindry OEM dla konkretnej marki wózków widłowych?

Tak. Raydafon wspiera produkcję OEM na podstawie rysunku klienta lub istniejącej próbki. Wyślij markę i model wózka widłowego, średnicę otworu, średnicę tłoczyska, skok, odległość montażową, rozmiar i ilość przyłącza, a Raydafon wyceni niestandardowy siłownik przechyłu.

Jakie jest MOQ i czas realizacji?

MOQ wynosi 50 jednostek na model. Czas realizacji zamówienia zbiorczego wynosi 25–35 dni po zatwierdzeniu depozytu i rysunku, w zależności od złożoności modelu i wielkości zamówienia.

Jak poprosić o wycenę?

Wyślij model i tonaż wózka widłowego, wymaganą średnicę otworu, średnicę tłoczyska, skok, odległość montażową, rozmiar portu, ilość i port docelowy. W odpowiedzi Raydafon prześle wycenę FOB Ningbo, czas realizacji i szczegóły pakowania.
