Dlaczego precyzyjne przekładnie ślimakowe są używane w zastosowaniach wymagających dużej redukcji?

Wewnątrz kompaktowej obudowy przemysłowego ramienia robota serwosilnik obraca się z prędkością 6000 obrotów na minutę. Jednak wał wyjściowy porusza się z powolną, zamierzoną precyzją, wywierając moment obrotowy rzędu setek niutonometrów, aby ustawić duży ładunek. Elementem, który umożliwia tę dramatyczną transformację, jest:Precyzyjna przekładnia: przekładnia ślimakowa. Wejdź do dowolnego zakładu produkcyjnego, a zobaczysz przekładnie ślimakowe pracujące w przenośnikach, windach, obrabiarkach i sprzęcie pakującym. Są niedocenianymi bohaterami mechanicznego przenoszenia mocy, przekształcającymi wejście o dużej prędkości i niskim momencie obrotowym na moc wyjściową przy niskiej prędkości i wysokim momencie obrotowym z prostotą, której nie mogą dorównać inne typy przekładni. Ale dlaczego przekładnie ślimakowe są domyślnym wyborem w zastosowaniach wymagających dużej redukcji? Odpowiedź leży w unikalnym połączeniu geometrii, materiałoznawstwa i fizyki, którego inne systemy Precision Gear po prostu nie są w stanie odtworzyć.

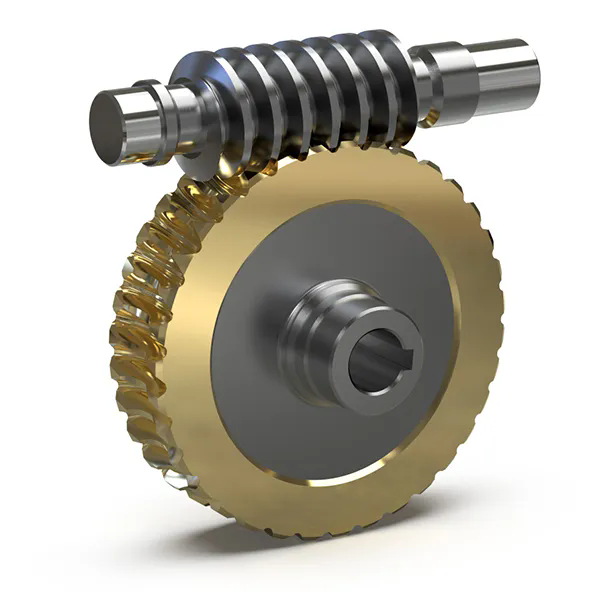

Para przekładni ślimakowych składa się ze ślimaka gwintowanego (element napędowy) i koła zębatego (element napędzany). Ta konfiguracja oferuje eleganckie rozwiązanie podstawowego problemu inżynieryjnego: jak osiągnąć duże zmniejszenie prędkości w jednym etapie. Ślimak o pojedynczym rozruchu z kołem o 60 zębach zapewnia przełożenie redukcji 60:1 w kompaktowej obudowie. Osiągnięcie tej samej redukcji w przypadku przekładni czołowych wymagałoby układu wieloetapowego, zwiększającego złożoność, koszty i przestrzeń. Oprócz możliwości redukcji przekładnie ślimakowe oferują dwie dodatkowe korzyści, które mają kluczowe znaczenie w wielu zastosowaniach: zapewniają płynną i cichą pracę oraz mogą być zaprojektowane tak, aby były samoblokujące, zapobiegając ruchowi wstecznemu po odłączeniu zasilania. W tym artykule omówiono techniczne podstawy dominacji przekładni ślimakowej w zastosowaniach wymagających dużej redukcji, począwszy od jej zasad geometrycznych po wybór materiałów definiujących jej działanie.

Spis treści

• 1. Co sprawia, że ​​geometria przekładni ślimakowej jest idealna do stosowania z dużą redukcją?
• 2. Jak działanie ślizgowe przekładni ślimakowych wpływa na wydajność i zużycie?
• 3. Dlaczego funkcja samoblokowania ma kluczowe znaczenie w zastosowaniach wymagających dużej redukcji?
• 4. Jakie specyfikacje techniczne definiują wysokiej jakości precyzyjną przekładnię ślimakową?
• 5. Wniosek
• 6. Często zadawane pytania (FAQ)

1. Co sprawia, że ​​geometria przekładni ślimakowej jest idealna do stosowania z dużą redukcją?

Aby zrozumieć, dlaczego przekładnie ślimakowe wyróżniają się w zastosowaniach wymagających dużej redukcji, musimy najpierw zrozumieć ich geometrię. Wyobraź sobie standardową śrubę. Kiedy go obracasz, przesuwa się on liniowo wzdłuż gwintowanego wału. Teraz wyobraź sobie, że owiniesz tę śrubę w okrąg, tak że jej gwinty staną się ciągłą helisą. To jest robak. Zazębiające się z nim koło to przekładnia ze specjalnie wyciętymi zębami, dopasowanymi do profilu gwintu ślimaka. Kiedy ślimak się obraca, jego gwinty zaczepiają się o zęby koła, zmuszając koło do obrotu. Jest to podstawowa zasada działania przekładni ślimakowej.

Kluczem do dużej redukcji jest związek pomiędzy obrotem ślimaka a obrotem koła. W przypadku robaka o pojedynczym uruchomieniu — robaka z pojedynczym ciągłym wątkiem — każdy pełny obrót robaka powoduje przesunięcie dokładnie jednego wątku. Gwint ten naciska na jeden ząb koła, powodując ruch koła o jeden ząb. Jeśli koło ma 60 zębów, ślimak musi obrócić się 60 razy, aby wykonać jeden pełny obrót koła. Przełożenie redukcyjne to po prostu liczba zębów na kole. Jest to redukcja 60:1 osiągnięta na jednej parze biegów. Natomiast osiągnięcie redukcji 60:1 za pomocą przekładni czołowych wymagałoby co najmniej trzech etapów, każdy z własnymi wałami, łożyskami i obudową, co znacznie zwiększyłoby złożoność i koszt przekładni.

Geometria staje się jeszcze potężniejsza, jeśli weźmie się pod uwagę ślimaki wielostartowe. Ślimak dwustartowy ma dwa gwinty, wysuwające dwa zęby na obrót, co daje współczynnik redukcji zębów koła podzielony przez dwa. Robak trzystartowy dzieli ten stosunek przez trzy. Ta elastyczność pozwala projektantom zrównoważyć współczynnik redukcji z wydajnością. Wyższe współczynniki redukcji zazwyczaj oznaczają niższą wydajność, ponieważ wymagane jest większe poślizg. Ślimaki wielostartowe oferują wyższą wydajność, ale niższe współczynniki redukcji. Ta prosta zależność geometryczna — stosunek równy liczbie zębów podzielonej przez start — sprawia, że ​​przekładnie ślimakowe są tak eleganckim rozwiązaniem do zastosowań wymagających dużych redukcji. Za pomocą jednego stopnia można osiągnąć przełożenia od 5:1 do ponad 100:1, co jest zakresem trudnym do osiągnięcia w przypadku innych typów przekładni precyzyjnych.

Oprócz obliczenia przełożenia geometria przekładni ślimakowej wpływa również na jej nośność. Nić robaka ma postać ciągłej spirali, co oznacza, że ​​w danym momencie styka się z nią wiele zębów. Rozkłada to obciążenie na większą powierzchnię, zmniejszając naprężenia stykowe i umożliwiając przekładni przenoszenie wyższych momentów obrotowych niż porównywalna przekładnia czołowa. W naszej fabryce produkujemy przekładnie ślimakowe z precyzyjnie szlifowanymi profilami gwintów, aby zapewnić maksymalny kontakt i minimalną koncentrację naprężeń. Dzięki tej geometrycznej przewadze przekładnie ślimakowe są preferowaną przekładnią precyzyjną w zastosowaniach wymagających wysokiego momentu obrotowego w kompaktowej obudowie.

2. Jak działanie ślizgowe przekładni ślimakowych wpływa na wydajność i zużycie?

W przeciwieństwie do przekładni zębatych czołowych lub śrubowych, w których zęby toczą się po sobie przy minimalnym poślizgu, kontakt ślimaka z kołem ma głównie charakter ślizgowy. Wyobraź sobie kawałek kredy przeciągający się po tablicy. Nić robaka ślizga się po powierzchni każdego zęba podczas jego obrotu, tworząc tarcie, które generuje ciepło i zużywa energię. To działanie ślizgowe jest głównym powodem, dla którego przekładnie ślimakowe są mniej wydajne niż inne typy przekładni. W zależności od stopnia redukcji i parametrów projektowych sprawność może wynosić od 50% (dla konstrukcji o wysokim przełożeniu, samoblokujących) do ponad 90% (dla konstrukcji o niskim przełożeniu, z wieloma rozruchami).

Nie jest to wada projektowa; jest to fizyczna konsekwencja geometrii. Gwint ślimaka to zasadniczo śruba, a zęby koła to „nakrętka”. W każdej parze śruba-nakrętka przesuwanie jest ruchem podstawowym. Zaletą jest to, że to poślizg pozwala na ciągłe, płynne załączanie, eliminując uderzenia i hałas, które mogą wystąpić w przypadku przekładni tocznych. W zastosowaniach, w których niezbędny jest niski poziom hałasu i wibracji, np. w precyzyjnym sprzęcie produkcyjnym lub urządzeniach medycznych, ten kompromis jest warty utraty wydajności.

Aby poradzić sobie z tarciem i zużyciem powodowanym przez poślizg, przekładnie ślimakowe opierają się na starannie zaprojektowanej kombinacji materiałów i smarowania. Ślimak jest zwykle wykonany z hartowanej stali, takiej jak 42CrMo4 lub 20MnCr5, która zapewnia twardą, odporną na zużycie powierzchnię. Koło jest wykonane z bardziej miękkiego materiału, zazwyczaj brązu fosforowego (CuSn12 lub podobnego). Brąz działa jak materiał ofiarny, dopasowując się do gwintu ślimaka i zmniejszając zużycie droższego elementu ślimaka. Brąz ma również doskonałe właściwości nośne, zmniejszając współczynnik tarcia. Różnica w twardości – ślimak wynosi zazwyczaj 58–62 HRC, a koło z brązu 80–100 HB – jest przemyślanym wyborem konstrukcyjnym. Bardziej miękki brąz zużywa się preferencyjnie, chroniąc ślimak i zapewniając długą żywotność.

Smarowanie jest równie istotne. Przekładnie ślimakowe wymagają oleju o wysokiej lepkości z dodatkami EP, aby utrzymać wystarczający film smarny przy wysokich ciśnieniach i prędkościach poślizgu. Bez odpowiedniego smarowania styk ślizgowy szybko doprowadzi do zużycia kleju, zatarcia i przedwczesnej awarii. Nasza fabryka zaleca określone smary dla każdego z naszych produktów Precision Gear, w oparciu o obciążenie, prędkość i warunki pracy. Projektujemy również obudowy przekładni z odpowiednią pojemnością oleju i żebrami chłodzącymi, aby rozproszyć ciepło powstające w wyniku tarcia.

Poniższa tabela podsumowuje kluczowe właściwości materiału i smarowania typowej wysokiej jakości precyzyjnej przekładni ślimakowej.

Zrozumienie tego działania ślizgowego jest niezbędne dla każdego, kto wybiera precyzyjną przekładnię do zastosowań wymagających dużej redukcji. Kompromis pomiędzy wydajnością i płynną pracą, w połączeniu z właściwym doborem materiału i smaru, decyduje o sukcesie projektu przekładni ślimakowej. Nasza fabryka udoskonalała te kompromisy przez dziesięciolecia doświadczenia, optymalizując nasze produkty Precision Gear, aby zapewnić niezawodną i długotrwałą wydajność w najbardziej wymagających zastosowaniach.

3. Dlaczego funkcja samoblokowania ma kluczowe znaczenie w zastosowaniach wymagających dużej redukcji?

Wyobraź sobie windę towarową przewożącą ciężki ładunek. Nagle brakuje prądu. Silnik zatrzymuje się, a ładunek zaczyna opadać pod wpływem grawitacji, przyspieszając do niebezpiecznej prędkości. W typowej skrzyni biegów mogłoby się to zdarzyć. W prawidłowo zaprojektowanym układzie przekładni ślimakowej tak nie jest. Ładunek zatrzymuje się i pozostaje zawieszony, utrzymywany w miejscu dzięki tarciu pomiędzy ślimakiem a kołem. Jest to funkcja samoblokowania, właściwość charakterystyczna dla przekładni ślimakowych, która ma kluczowe znaczenie w wielu zastosowaniach wymagających dużej redukcji.

Stan samoblokowania wynika z tej samej geometrii, która zapewnia przekładniom ślimakowym ich wysoką zdolność redukcyjną. Ślimak to śruba, a koło to nakrętka. Kiedy przestaniesz kręcić śrubę, nakrętka nie cofnie śruby, chyba że tarcie zostanie pokonane. W przekładni ślimakowej samoblokowanie następuje, gdy kąt tarcia (określony przez współczynnik tarcia i kąt docisku) przekracza kąt wyprzedzenia gwintu ślimaka. Gdy ten warunek jest spełniony, obciążenie koła nie jest w stanie pokonać tarcia potrzebnego do obracania ślimaka. System blokuje się, utrzymując ładunek na miejscu.

Funkcja samoblokowania nie jest automatyczna. Zależy to od stopnia redukcji i współczynnika tarcia. Ogólnie rzecz biorąc, ślimak o pojedynczym rozruchu o współczynniku redukcji 30:1 lub wyższym będzie samoblokujący w typowych warunkach pracy. Wyższe tarcie (spowodowane większym obciążeniem lub gorszym smarowaniem) sprawia, że ​​samoblokowanie jest skuteczniejsze. I odwrotnie, niższe tarcie może zmniejszyć lub wyeliminować samoblokowanie. Właśnie dlatego dobór smaru ma kluczowe znaczenie: smar, który jest zbyt skuteczny w zmniejszaniu tarcia, może w sposób niezamierzony osłabić zdolność samoblokowania przekładni.

Samoblokowanie jest kluczową cechą bezpieczeństwa w wielu zastosowaniach. Eliminuje potrzebę stosowania hamulców lub innych urządzeń trzymających, upraszczając konstrukcję i redukując koszty. Poprawia także bezpieczeństwo, zapobiegając niezamierzonemu ruchowi w przypadku utraty zasilania. Na przykład w systemie przenośników samoblokowanie zapobiega cofaniu się taśmy, gdy silnik jest wyłączony. W obrabiarce utrzymuje narzędzie w pozycji podczas przerwy w dostawie prądu. Dzięki tej funkcji przekładnie ślimakowe są szeroko stosowane we wciągnikach, windach i wszelkich zastosowaniach, w których wymagane jest utrzymanie ładunku.

Kompromisem jest wydajność. Samoblokujące przekładnie ślimakowe są z natury mniej wydajne niż konstrukcje niesamoblokujące, ponieważ do uzyskania efektu blokowania wymagane jest tarcie. To samo tarcie, które utrzymuje ładunek, pozbawia system mocy także podczas normalnej pracy. W zastosowaniach, w których nie jest wymagane utrzymywanie obciążenia, w celu poprawy wydajności można zastosować ślimak wielorozruchowy o niższym współczynniku tarcia.

Nasi inżynierowie fabryczni mogą obliczyć stan samoblokowania dla dowolnej konkretnej konstrukcji, biorąc pod uwagę współczynnik redukcji, kąt nacisku i oczekiwany współczynnik tarcia. Ta analiza gwarantuje, że nasze produkty Precision Gear spełniają specyficzne wymagania każdego zastosowania, równoważąc potrzebę utrzymywania ładunku z potrzebą wydajności.

4. Jakie specyfikacje techniczne definiują wysokiej jakości precyzyjną przekładnię ślimakową?

Wybór przekładni precyzyjnej do zastosowań wymagających dużej redukcji wymaga dokładnej oceny specyfikacji technicznych. Parametry te określają wydajność, trwałość i przydatność przekładni do danego zastosowania. Poniższa tabela zawiera przegląd kluczowych specyfikacji naszych produktów z precyzyjnymi przekładniami ślimakowymi. Każdy parametr jest dokładnie kontrolowany podczas naszego procesu produkcyjnego, aby zapewnić spójne i niezawodne działanie.

Każda specyfikacja w tej tabeli opisuje działanie sprzętu. Odległość od środka określa rozmiar przekładni i przenoszony moment obrotowy. Większy rozstaw osi pozwala na zastosowanie większych przekładni, które wytrzymują większe obciążenia. Podstawowym parametrem określającym funkcję przekładni jest przełożenie redukcyjne. Moduł i profil zębów decydują o wytrzymałości i płynności pracy przekładni. Stopień precyzji przekładni, zwykle DIN 4 do 6 w przypadku wysokiej jakości przekładni ślimakowych, ma bezpośredni wpływ na hałas, wibracje i płynność pracy przekładni. Produkty Precision Gear produkowane w naszej fabryce są produkowane zgodnie z normą DIN 5 lub wyższą, co zapewnia wyjątkową wydajność w wymagających zastosowaniach.

Nasza fabryka korzysta z zaawansowanego sprzętu szlifierskiego i pomiarowego CNC, aby osiągnąć i zweryfikować te specyfikacje. Nasze szlifierki mogą wytwarzać profile zębów z dokładnością do mikronów, zapewniając prawidłowy wzór zazębienia i rozkład obciążenia. Nasz sprzęt pomiarowy, w tym testery przekładni i współrzędnościowe maszyny pomiarowe, sprawdza, czy każde koło zębate spełnia określone tolerancje. Ta dbałość o szczegóły odróżnia wysokiej jakości przekładnię Precision Gear od standardowej i dlatego nasze produkty cieszą się zaufaniem w branżach, w których niezawodność i precyzja są najważniejsze.

5. Wniosek

Precyzyjna przekładnia ślimakowa to mistrzowska lekcja kompromisów w inżynierii. Jego geometria zapewnia naturalne, wysokie przełożenia redukcji, które są trudne do osiągnięcia w przypadku innych typów przekładni. Jego działanie ślizgowe, zmniejszając jednocześnie wydajność, umożliwia płynną, cichą pracę i umożliwia samoblokowanie, które ma kluczowe znaczenie dla bezpieczeństwa w wielu zastosowaniach. Połączenie ślimaków ze stali hartowanej i kół z brązu, wsparte odpowiednim smarowaniem, daje trwały system przekładni, który zapewnia lata niezawodnej pracy. Niezależnie od tego, czy projektujesz system przenośników, obrabiarkę czy narzędzie rolnicze, przekładnia ślimakowa oferuje rozwiązanie, które jest proste, skuteczne i sprawdzone.

Na Raydafonnasza fabryka od ponad 20 lat produkuje wysokiej jakości produkty Precision Gear. Nasze przekładnie ślimakowe zostały zaprojektowane tak, aby spełniać najbardziej wymagające specyfikacje, z klasami dokładności do DIN 5. Oferujemy pełny zakres rozmiarów i przełożeń, wsparty kompleksowym wsparciem technicznym i rygorystyczną kontrolą jakości. Jeśli szukasz niezawodnego partnera dla swoich potrzeb Precision Gear, zapraszamy do kontaktu w celu omówienia Twojej aplikacji. Skontaktuj się z Raydafon Technology Group Co., Limited już dziśaby odkryć, w jaki sposób nasze rozwiązania w zakresie precyzyjnych przekładni ślimakowych mogą zasilić Twój kolejny projekt.

6. Często zadawane pytania (FAQ)

Pytanie 1: Jaka jest różnica pomiędzy robakiem jednostartowym a robakiem wielostartowym i jak wybrać pomiędzy nimi?

Odpowiedź: Ślimak jednozwojowy ma jeden ciągły gwint, co daje najwyższy współczynnik redukcji dla danej liczby zębów koła. Przełożenie redukcyjne jest równe liczbie zębów na kole. Robak wielostartowy ma dwa lub więcej wątków, co zmniejsza współczynnik redukcji, ale zwiększa wydajność. Na przykład koło z 60 zębami i ślimakiem o pojedynczym rozruchu daje przełożenie 60:1; w przypadku robaka dwustartowego stosunek ten wynosi 30:1. Wybierz ślimak o pojedynczym uruchomieniu, gdy wymagana jest maksymalna redukcja, a wydajność jest mniej krytyczna. Wybierz ślimak wielorozruchowy, gdy potrzebujesz umiarkowanej redukcji przy wyższej wydajności lub gdy nie jest wymagane samoblokowanie.

Pytanie 2: Dlaczego przekładnie ślimakowe wytwarzają tak dużo ciepła i jak można temu zaradzić?

Odpowiedź: Ciepło w przekładni ślimakowej jest generowane przez tarcie ślizgowe pomiędzy ślimakiem a zębami koła. Jest to nieodłączna cecha geometrii przekładni ślimakowej. Aby zarządzać ciepłem, przekładnie ślimakowe wymagają odpowiedniego smarowania, aby zmniejszyć tarcie i odprowadzać ciepło. Obudowa powinna być zaprojektowana z wystarczającą powierzchnią, aby odprowadzić ciepło poprzez konwekcję. W zastosowaniach wymagających dużej mocy może być wymagane chłodzenie wymuszone (chłodzenie wentylatorem lub chłodzenie cieczą). Nasza fabryka może zalecić odpowiednią metodę chłodzenia dla konkretnego zastosowania.

Pytanie 3: Jak mogę ustalić, czy moja przekładnia ślimakowa ulega nadmiernemu zużyciu?

Odpowiedź: Najczęstszymi oznakami nadmiernego zużycia przekładni ślimakowej są zwiększony luz, zwiększony hałas i wyższe temperatury pracy. Kontrola wzrokowa zębów przekładni może ujawnić oznaki zużycia, takie jak wypolerowanie lub zużyty wygląd, wżery lub zarysowania. Regularna analiza oleju może wykryć obecność cząstek zużycia, zapewniając wczesną informację o zużyciu. Najbardziej niezawodną metodą jest monitorowanie pracy przekładni w czasie i przeprowadzanie okresowych przeglądów. Nasza fabryka zaleca harmonogram rutynowych przeglądów w oparciu o warunki pracy przekładni.

Pytanie 4: Czy przekładnia ślimakowa może być napędzana do tyłu pod wpływem obciążenia?

Odpowiedź: Zależy to od konstrukcji przekładni. Jeśli przekładnia jest samoblokująca, obciążenie nie może napędzać ślimaka do tyłu. Jeśli jednak tarcie jest niewystarczające (ze względu na małe obciążenie, dobre smarowanie lub konstrukcję wielorozruchową z małym przełożeniem redukcyjnym), obciążenie może powodować cofanie ślimaka. W wielu zastosowaniach jest to niepożądane i celowo wprowadzono funkcję samoblokowania. W innych zastosowaniach ze względów bezpieczeństwa lub operacyjnych może być wymagana możliwość jazdy wstecz. Nasza fabryka może zaprojektować przekładnię precyzyjną o odpowiednich właściwościach samoblokujących dla konkretnego zastosowania.

Pytanie 5: Jaki jest typowy stopień precyzji wysokiej jakości przekładni ślimakowej?

Odpowiedź: Wysokiej jakości przekładnia precyzyjna jest zazwyczaj produkowana zgodnie ze standardami jakości DIN 5 lub AGMA 12 lub lepszymi. Gatunki te zapewniają płynną pracę, niski poziom hałasu i minimalne luzy. W przypadku mniej wymagających zastosowań akceptowalna może być norma DIN 6-7. Nasza fabryka może produkować przekładnie ślimakowe w klasie DIN 4 do zastosowań o najwyższej precyzji, takich jak pozycjonowanie obrabiarek i robotyka. Wybór gatunku dokładności zależy od wymagań dotyczących dokładności i hałasu aplikacji.
