Cylinder podnośnika wózka widłowego

Cylinder wózka widłowego Raydafon to pionowy element podnośnika instalowany na maszcie, który podnosi i opuszcza karetkę wideł. Wykonany ze stali o wysokiej wytrzymałości, z dopasowanym tłokiem i zoptymalizowaną strukturą pierścienia uszczelniającego. Modele standardowe obejmują średnicę otworu Φ56–60 mm, pręt Φ45 mm, skok 1500–1505 mm i ciśnienie robocze 17,5–18,1 MPa. Zaawansowane modele są wyposażone w urządzenie buforowe, które zapobiega mocnym uderzeniom przy pełnym skoku, chroniąc zarówno ładunek, jak i konstrukcję masztu. Kompatybilny z wózkami widłowymi elektrycznymi i diesla. Pięć standardowych modeli od N30M300 do A2A35M300, niestandardowy otwór i skok dostępne dla OEM. MOQ 50 jednostek, czas realizacji zbiorczej 25-35 dni. Wyślij model wózka widłowego, wymagania dotyczące skoku i ilość do wyceny.
Raydafon · Producent OEM z Chin

Niestandardowy siłownik do wózków widłowych do elektrycznych i wysokoprężnych wózków widłowych — skok 1500 mm, bezpośrednie dostawy OEM

Siłownik wózka widłowego to pionowy siłownik hydrauliczny zainstalowany na maszcie, który podnosi i opuszcza karetkę wideł. Raydafon produkuje go ze stali o wysokiej wytrzymałości z dopasowanym tłokiem i zoptymalizowaną konstrukcją pierścienia uszczelniającego, która zmniejsza wycieki oleju i zużycie. Zaawansowane modele są wyposażone w urządzenie buforowe, które zapobiega mocnym uderzeniom przy pełnym skoku, chroniąc delikatny ładunek i zmniejszając zużycie masztu.

Kompatybilny z Elektryczne i diesla
Ciśnienie robocze 17,5-18,1 MPa
Otwór ΦD Φ56 do Φ60 mm
Pręt Φd Φ45 mm
Udar S 1500-1505 mm
Masa jednostkowa 32,6-50 kg
Pionowe kontra poziome

Cylinder podnoszący a siłownik przechyłu – co właściwie robi cylinder podnoszący

Oś pionowa

Cylinder podnoszenia(ten produkt)

  • RuchPionowo w górę i w dół
  • FunkcjonowaćPodnosi i opuszcza karetkę wideł
  • Zakres skokuStandardowo 1500-1505 mm
  • MontowanieMontowany wewnątrz szyn masztu
  • Urządzenie buforoweDostępne w zaawansowanych modelach
Oś pozioma

Cylinder przechyłu

  • RuchPochylenie do przodu i do tyłu
  • FunkcjonowaćZmienia kąt masztu i wideł
  • Zakres skoku32-193 mm
  • MontowanieMocowany na czopie podstawy masztu
  • Urządzenie buforoweZwykle nie jest to wymagane
Zobacz cylinder przechyłu wózka widłowego →

Obydwa cylindry współpracują ze sobą podczas cyklu podnoszenia i umieszczania: operator przechyla maszt, aby wypoziomować ładunek, a następnie podnosi wózek za pomocą siłownika podnoszenia. Dopasowanie dwóch cylindrów pochodzących z tej samej fabryki zapewnia stałą reakcję układu hydraulicznego i upraszcza magazynowanie części zamiennych. Pełny asortyment znajduje się wSiłownik hydrauliczny wózka widłowegokategoria.

Pięć modeli standardowych — pełna tabela specyfikacji

Wszystkie pięć modeli ma ten sam korpus ze stali o wysokiej wytrzymałości i dopasowaną architekturę pierścienia uszczelniającego. Wybierz model pasujący do masztu wózka widłowego i odległości montażowej lub wyślij rysunek OEM w celu uzyskania niestandardowej wersji.

Numer rysunku Otwór ΦD Pręt Φd Udar S Zainstalować. L Ciśnienie Port Waga
N30M300-5/400000-000 Φ56 Φ45 1500 1658 18,1 MPa G1/2 32,6 kg
A2A30M300-400000-000 Φ56 Φ45 1500 1658 18,1 MPa M22×1,5 36 kg
3.5N4.5H-400000-003 Φ60 Φ45 1505 1780 17,5 MPa M22×1,5 41 kg
N35M300-5/400000-001A Φ60 Φ45 1500 1808 18,1 MPa G1/2 46 kg
A2A35M300-400000-000 Φ60 Φ45 1500 1808 18,1 MPa M22×1,5 50 kg

Nie możesz dopasować odległości instalacji? Wyślij numer rysunku OEM lub próbkę fizyczną. Raydafon dokonuje inżynierii wstecznej, tworzy próbkę i wycenia partię na tym samym rysunku. Informacje na temat szerszego asortymentu siłowników hydraulicznych stosowanych w innych maszynach mobilnych można znaleźć w artykuleCylinder hydraulicznykategoria.

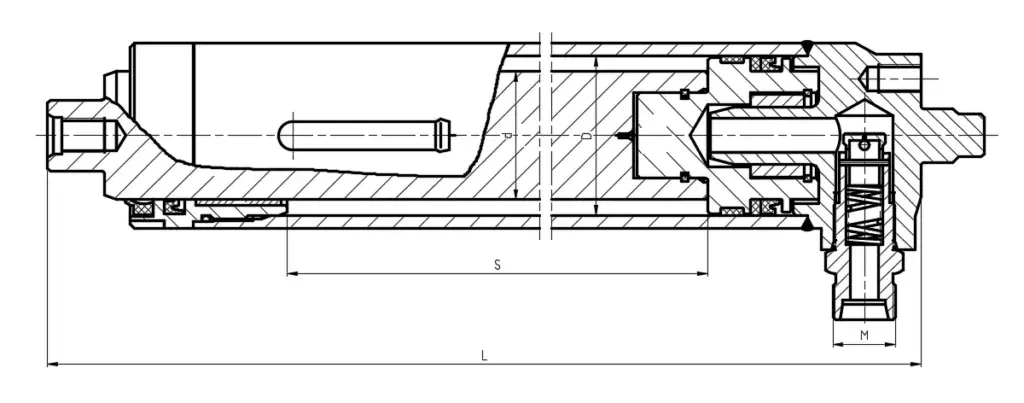

Rysunki wymiarowe

Forklift lift cylinder dimension drawing
Przegląd instalacji — schemat montażu, połączenie otwór/pręt i pozycja portu

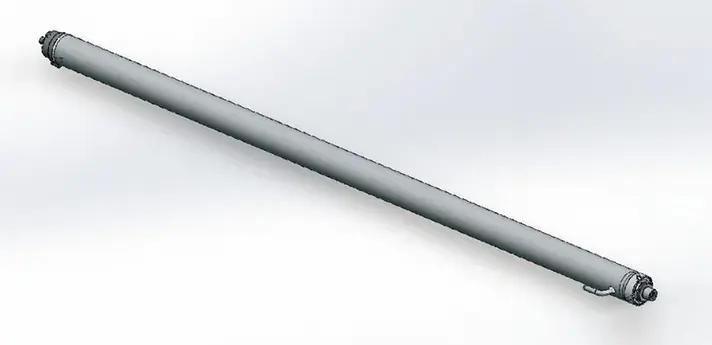

Forklift lift cylinder product detail
Szczegóły produktu — konstrukcja pierścienia uszczelniającego i zespół tłoka
Forklift lift cylinder application photo
Zastosowanie – montowany na działającym maszcie wózka widłowego
Projekt inżynieryjny

Cztery punkty konstrukcyjne wydłużające żywotność cylindra

01

Korpus ze stali o wysokiej wytrzymałości

Odporność na zużycie i odporność na przetwarzanie to podstawowe wymagania. W ciężkich samochodach ciężarowych pracujących w codziennych cyklach powierzchnia cylindra wykazuje niewielkie widoczne zużycie po dłuższej eksploatacji.

02

Dopasowany tłok i pierścień uszczelniający

Geometria tłoka i profil pierścienia uszczelniającego są dopasowane jako zestaw. Po zoptymalizowaniu struktury pierścienia uszczelniającego liczba usterek związanych z wyciekami oleju znacznie spada — jeden z klientów zgłosił zmniejszenie częstotliwości konserwacji mniej więcej o połowę.

03

Responsywna kontrola podnoszenia

Cylinder reaguje natychmiast na wejście dźwigni. Operatorzy mogą poruszać się szybko w przypadku pilnego podnoszenia lub zwalniać, aby dokładnie ustawić pozycję w przypadku delikatnego ładunku — bez opóźnień i bez skoków.

04

Urządzenie buforowe w zaawansowanych modelach

Zderzak końca skoku spowalnia tłok, gdy widły dotrą do szczytu masztu. Brak mocnych uderzeń i wibracji — chroni to delikatne towary i zmniejsza zużycie konstrukcji masztu.

Zalety siłowników do wózków widłowych Raydafon

  • A
    Kompatybilny z wózkami widłowymi elektrycznymi i spalinowymi

    Pięć standardowych modeli obejmuje większość masztów wózków widłowych. Odległości montażowe od 1658 mm do 1808 mm odpowiadają typowym pojazdom magazynowym i logistycznym.

  • B
    Stabilne ciśnienie w ciągłych cyklach

    Znamionowe 17,5-18,1 MPa. Dopasowany zestaw tłoka i uszczelek utrzymuje stabilne ciśnienie w częstych cyklach góra-dół bez dryfu.

  • C
    Niski wyciek oleju, niskie zużycie

    Zoptymalizowana struktura uszczelnienia zmniejsza wycieki w zapylonych magazynach i wilgotnych środowiskach. Niższa częstotliwość konserwacji bezpośrednio obniża koszty operacyjne.

  • D
    Ochrona urządzenia buforowego

    Zaawansowane modele spowalniają tłok na końcu skoku, zapobiegając mocnemu uderzeniu w delikatny ładunek i zmniejszając zużycie masztu i samego cylindra.

  • E
    Wsparcie OEM

    Wyślij markę i model wózka widłowego lub numer rysunku. Raydafon dokonuje inżynierii wstecznej, pobiera próbki i wycenia niestandardową partię na tym samym rysunku.

  • F
    Bezpośrednie dostawy fabryczne

    Wyprodukowano we własnym zakładzie Raydafon w Ningbo. Klienci kontaktują się bezpośrednio z producentem, zapewniając szybką reakcję posprzedażową i stabilną jakość partii.

Gdzie używane są cylindry do wózków widłowych

Załadunek i rozładunek magazynu

Załadunek kontenerów, kompletacja palet i przenoszenie półek. Szybko reagujące sterowanie podnośnikiem przyspiesza obsługę standardowych ładunków na paletach.

Operacje podnoszenia w fabryce

Ciężkie lub nieregularne ładunki przemysłowe, w przypadku których operator potrzebuje dokładnej kontroli wysokości na szczycie masztu podczas układania w stosy.

Obrót portowy i logistyczny

Ciągłe środowiska o dużym cyklu. Urządzenie buforowe i uszczelki o niskim zużyciu zapewniają pracę cylindra przez tysiące cykli na zmianę.

Rynek wtórny i części zamienne

Dealerzy wózków widłowych i dostawcy części zamiennych, którzy potrzebują niezawodnego siłownika podnoszącego odpowiadającego OEM do popularnych modeli samochodów ciężarowych. Dostępna jest zarówno produkcja magazynowa, jak i niestandardowa.

Zamów kartę specyfikacji

Zgodność
Wózki widłowe elektryczne i spalinowe
Ciśnienie robocze
17,5-18,1 MPa
Średnica otworu
Φ56 do Φ60 mm
Średnica pręta
Φ45 mm
Udar
1500 do 1505 mm
Odległość instalacji
1658 do 1808 mm
Masa jednostkowa
32,6 do 50 kg
Port/interfejs
G1/2, M22×1,5
Urządzenie buforowe
Dostępne w zaawansowanych modelach do bezudarowego zatrzymania przy pełnym skoku
Opieczętowanie
Zoptymalizowana konstrukcja pierścienia uszczelniającego w celu zmniejszenia wycieków oleju i zużycia
Personalizacja
Niestandardowy otwór, skok, typ portu, opakowanie OEM i marka własna
MOQ
50 sztuk na model
Czas realizacji zbiorczej
25-35 dni po zatwierdzeniu depozytu i rysunku
Podstawa wyceny
Model i tonaż wózka widłowego, wymagany skok, rozmiar portu, ilość, port docelowy

Jak Twoje zamówienie przechodzi przez Raydafon

01

Krótki opis aplikacji

Wyślij markę i model wózka widłowego, tonaż, wymagany skok, rozmiar portu, ilość i port docelowy.

02

Wybór modelu

Raydafon sprawdza, czy pasuje standardowy model (N30M300 / A2A30M300 / 3.5N4.5H / N35M300 / A2A35M300), czy też wymagana jest konstrukcja niestandardowa.

03

Zatwierdzenie próbki i rysunku

W przypadku konstrukcji niestandardowych Raydafon dokonuje inżynierii wstecznej części OEM, produkuje próbkę i potwierdza z kupującym średnicę, skok, odległość montażową i wymiary przyłącza.

04

Obróbka korpusów i prętów

Korpus cylindra ze stali o wysokiej wytrzymałości jest szlifowany do tolerancji. Tłoczysko jest szlifowane i chromowane na twardo, co zapewnia odporność na zużycie.

05

Montaż i strojenie bufora

Tłok, uszczelki, tuleja prowadząca i urządzenie zderzakowe są zmontowane. Skok bufora jest dostrojony tak, aby zatrzymanie było wolne od uderzeń przy ciśnieniu znamionowym.

06

Pakowanie i wysyłka

Cylindry pakowane są w drewniane skrzynie z olejem antykorozyjnym i zaślepkami ochronnymi. Wysyłka drogą morską, lotniczą lub ekspresową z listą przewozową, fakturą i raportem z inspekcji.

Dokumentacja i wsparcie jakości

  • ✓
    Certyfikat materiałowy

    Certyfikat materiału korpusu cylindra i tłoczyska, arkusz danych mieszanki uszczelniającej dostarczany z każdą wysyłką.

  • ✓
    Raport z próby ciśnieniowej

    Przed pakowaniem każdą butlę poddano próbie ciśnieniowej pod ciśnieniem znamionowym. Rejestrowane są wycieki, płynność skoku i dopasowanie portu.

  • ✓
    Protokół kontroli wymiarowej

    Średnica otworu, tłoczysko, skok, odległość montażowa i wymiary przyłącza zapisane zgodnie z zamówioną specyfikacją lub rysunkiem klienta.

  • ✓
    Opakowanie eksportowe

    Drewniana obudowa z olejem antykorozyjnym i zaślepkami ochronnymi. Duże partie cylindrów umieszczane na paletach i mocowane taśmami do transportu morskiego.

Często zadawane pytania

Co to jest cylinder wózka widłowego?

Siłownik wózka widłowego to pionowy siłownik hydrauliczny zainstalowany na maszcie, który podnosi i opuszcza karetkę wideł. Przekształca ciśnienie hydrauliczne w ruch liniowy wzdłuż osi pionowej i jest jednym z trzech głównych cylindrów hydraulicznych wózka widłowego, obok cylindra przechylania i cylindra układu kierowniczego.

Jaka jest różnica pomiędzy siłownikiem podnoszenia a siłownikiem przechylania?

Siłownik podnoszenia porusza się pionowo i reguluje wysokość karetki wideł. Siłownik przechylania porusza się poziomo i steruje kątem masztu do przodu i do tyłu. Obydwa współpracują podczas podnoszenia lub ustawiania ładunku. Raydafon produkuje oba, a cylinder przechyłu jest wymieniony osobno na stronie.

Jakie ciśnienie robocze wytrzymuje ten cylinder?

W zależności od modelu ciśnienie robocze wynosi 17,5 MPa lub 18,1 MPa. Wymiary otworu i tłoczyska są dopasowane do tego zakresu ciśnień, dzięki czemu cylinder utrzymuje ciśnienie na stałym poziomie podczas ciągłych cykli podnoszenia.

Jakie materiały i uszczelnienia są stosowane?

Korpus cylindra i tłoczysko wykonane są ze stali o wysokiej wytrzymałości. W zestawie uszczelnień zastosowano odporną na zużycie mieszankę o zoptymalizowanej strukturze pierścienia uszczelniającego. Taka konstrukcja zmniejsza wycieki oleju i zużycie, co wydłuża żywotność w zapylonych magazynach lub wilgotnych środowiskach.

Co to jest urządzenie buforowe i dlaczego ma to znaczenie?

W zaawansowanych modelach Raydafon cylinder posiada urządzenie buforujące na końcu skoku. Gdy widełki dotrą do szczytu masztu, zderzak spowalnia tłok, dzięki czemu nie słychać mocnego „brzęku” ani wibracji. Chroni to delikatny ładunek i zmniejsza zużycie udarowe masztu i samego cylindra.

Z jakimi wózkami widłowymi jest kompatybilny?

Pięć standardowych modeli obejmuje typowe zastosowania wózków widłowych elektrycznych i wysokoprężnych. Odległość montażowa waha się od 1658 mm do 1808 mm, dlatego większość standardowych masztów ma pasujący model. W przypadku masztów OEM lub starszych wózków Raydafon obsługuje niestandardowe średnice, skok i odległość montażową.

Jakie jest MOQ i czas realizacji?

MOQ wynosi 50 jednostek na model. Czas realizacji zamówienia zbiorczego wynosi 25–35 dni po zatwierdzeniu depozytu i rysunku, w zależności od złożoności modelu i wielkości zamówienia.

Jak poprosić o wycenę?

Wyślij model i tonaż wózka widłowego, wymagany skok, rozmiar portu, ilość i port docelowy. Raydafon potwierdzi model lub zaprojektuje niestandardową wersję, a następnie zaoferuje wycenę FOB Ningbo z czasem realizacji i szczegółami pakowania.
