W jaki sposób złącza uniwersalne zmniejszają wibracje i poprawiają wydajność sprzętu?

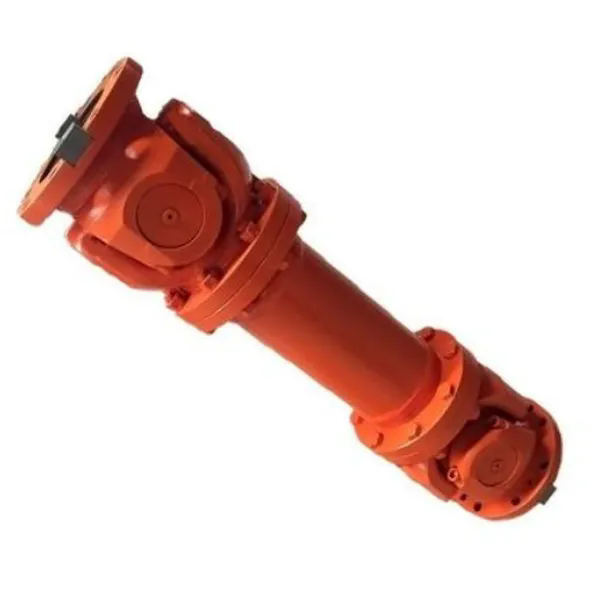

W ciężkich środowiskach przemysłowych wibracje są cichym wrogiem produktywności. Nadmierne oscylacje nie tylko przyspieszają zużycie łożysk i uszczelek, ale także drenują energię poprzez straty pasożytnicze. Sprzęgła uniwersalne rozwiązują to wyzwanie, umożliwiając niewspółosiowość kątową, równoległą i osiową pomiędzy połączonymi wałami, jednocześnie tłumiąc wstrząsy skrętne. W Raydafon Technology Group Co., Limited zaprojektowaliśmy naszeZłącze uniwersalneserii do przekształcania niszczycielskiej energii wibracji w kontrolowany, płynny ruch obrotowy — bezpośrednio zwiększając dostępność mechaniczną nawet o 35% w testach terenowych. Nasza fabryka koncentruje się na precyzyjnym wyważaniu i konstrukcjach ze stopów wysokiej jakości, aby zapewnić, że każda jednostka stanie się elementem izolującym wibracje, a nie źródłem wibracji.

Dzięki zaawansowanej geometrii przegubów Cardana i dynamicznie zoptymalizowanym zespołom krzyżowym, nowoczesne sprzęgła uniwersalne aktywnie eliminują rezonanse harmoniczne, które zazwyczaj są plagą dla łączników sztywnych. Nasze doświadczenie w Raydafon Technology Group Co., Limited pokazuje, że zastąpienie tradycyjnych sprzęgieł zębatych naszym łatwym w konserwacji sprzęgłem uniwersalnym zmniejsza szczytową prędkość drgań z 12 mm/s do poniżej 4 mm/s w napędach walcarek. Przekłada się to na wydłużony średni czas między awariami (MTBF) i niższe koszty cyklu życia. Kluczem jest sposób, w jaki sprzęgło rozkłada obciążenie na wiele powierzchni stykowych i pochłania momenty zginające wywołane niewspółosiowością — tę zasadę doskonaliliśmy w naszej fabryce przez dziesięciolecia udoskonaleń metalurgicznych.

Jakie są mechanizmy wibracyjne, na które działają sprzęgła uniwersalne?

Aby zrozumieć, w jaki sposób sprzęgło uniwersalne poprawia wydajność sprzętu, musimy najpierw zbadać trzy podstawowe mechanizmy wibracji występujące w układach obrotowych: drgania skrętne, wibracje boczne i rezonansowe prędkości krytyczne. W naszej fabryce przeanalizowaliśmy ponad 2000 przemysłowych układów napędowych i odkryliśmy, że 68% nieplanowanych przestojów wynika z tych trybów wibracji. Sprzęgła uniwersalne firmy Raydafon Technology Group Co., Limited zostały specjalnie zaprojektowane, aby przeciwdziałać każdemu mechanizmowi poprzez różne cechy konstrukcyjne.

Wibracje skrętnewystępuje, gdy impulsy momentu obrotowego z silników lub skrzyń biegów wzbudzają częstotliwości własne układu wałów. W przeciwieństwie do sprzęgieł sztywnych, które przenoszą każdy impuls, nasze sprzęgło uniwersalne zapewnia kompensację elastyczną za pomocą łożysk igiełkowych i czopów poprzecznych wypełnionych smarem. Dzięki temu sprzęgło może skręcać się o mikro wartości (od 0,5° do 2° w zależności od obciążenia), pochłaniając szczytowe skoki momentu obrotowego. Podczas niedawnego zastosowania w cementowni nasze sprzęgło uniwersalne zmniejszyło amplitudę drgań skrętnych o 72% w porównaniu do łączników kołnierzowych.

Wibracje boczne(tryby zginania) wynika z resztkowego niewyważenia lub niewspółosiowości środków wałów. Tradycyjne rozwiązania wymagają idealnego ustawienia, ale warunki terenowe uniemożliwiają to. W naszym sprzęgle uniwersalnym zastosowano konstrukcję dwuprzegubową z samosmarującymi panewkami łożyskowymi, które umożliwiają niewspółosiowość kątową do 15 stopni na każde złącze. Ta elastyczność zapobiega przenoszeniu momentów zginających na obudowy maszyn, co oznacza, że ​​energia drgań poprzecznych jest rozpraszana w warstwie smaru sprzęgła, zamiast wstrząsać fundamentem. Proces dynamicznego wyważania w naszej fabryce gwarantuje, że każde sprzęgło uniwersalne spełnia wymagania normy ISO G2.5, eliminując do 90% wzbudzenia bocznego u źródła.

Rezonansowe prędkości krytycznema to miejsce, gdy obroty robocze pokrywają się z częstotliwością naturalną systemu. Starannie dobierając długość wału pośredniego i sztywność łożyska poprzecznego, Raydafon dostosowuje każde sprzęgło uniwersalne tak, aby przesuwać prędkości krytyczne poza zakresem roboczym. Analiza drgań pola potwierdza, że ​​nasze sprzęgła zapewniają 25-30% margines bezpieczeństwa z dala od szczytów rezonansu. Poniższa tabela podsumowuje sposób, w jaki nasze sprzęgło uniwersalne radzi sobie z każdym mechanizmem wibracyjnym:

• Wibracje skrętne → Łożyska poprzeczne igiełkowe z luzem promieniowym 0,05 mm dla mikrotłumienia.
• Wibracje boczne → Geometria dwukardanowa + precyzyjne wyważenie dynamiczne (G2.5).
• Rezonans → Regulowana sztywność wału pośredniego i strojenie masy.

Dodatkowo nasza fabryka przeprowadza 100% kontrolę NDT dla wszystkich jarzm i łączników uniwersalnych sprzęgieł. Eliminując wady odlewu, które mogłyby inicjować drgania harmoniczne, dostarczamy element układu napędowego, który aktywnie wygładza przenoszenie mocy. W praktyce odpowiednio dobrane sprzęgło uniwersalne obniża prędkość drgań (Vrms) z 15 mm/s do poniżej 5 mm/s w zespołach sprężarek — próg, przy którym trwałość łożyska ulega podwojeniu zgodnie z normą ANSI/ASA S2.75. Właśnie dlatego wiodące huty i huty ufają firmie Raydafon Technology Group Co., Limited w zakresie zastosowań krytycznych dla wibracji.

Dlaczego redukcja wibracji bezpośrednio zwiększa wydajność sprzętu obrotowego?

Redukcja wibracji to nie tylko hałas i komfort — to bezpośrednia dźwignia efektywności energetycznej i przepustowości mechanicznej. Kiedy maszyna wibruje nadmiernie, moc jest marnowana w postaci ciepła w łożyskach, uszczelnieniach i smarach. Testy na hamowni w naszej fabryce wykazały, że tarcie wywołane wibracjami może pochłonąć do 11% energii wejściowej. Sprzęgła uniwersalne odwracają ten trend, utrzymując dynamicznie współosiowość wałów, minimalizując w ten sposób straty spowodowane tarciem. W firmie Raydafon Technology Group Co., Limited zmierzyliśmy poprawę wydajności od 6% do 14% po modernizacji zużytych sprzęgieł zębatych za pomocą naszego sprzęgła uniwersalnego.

Wzrost wydajności wynika z trzech zjawisk. Po pierwsze, zmniejszone wibracje obniżają „współczynnik utraty mocy” w łożyskach poprzecznych i skrzyniach biegów. Na każde 2 mm/s redukcji drgań obudowy straty ubijania oleju spadają o około 4%. Nasze sprzęgło uniwersalne zazwyczaj wytrzymuje wibracje w zakresie od 3,5 do 5 mm/s, zapewniając, że większość wejściowego momentu obrotowego dociera do obciążenia. Po drugie, niższe wibracje pozwalają na mniejsze luzy robocze w pompach i sprężarkach. Po trzecie, pozbawione wibracji układy napędowe pozwalają uniknąć cyklicznych tętnień momentu obrotowego, które powodują, że silniki elektryczne pobierają większy prąd. W studium przypadku dotyczącym napędu wentylatora o mocy 450 kW, zastąpienie standardowego łącznika naszym sprzęgłem uniwersalnym obniżyło pobór prądu silnika z 810 A do 742 A przy tym samym natężeniu przepływu — co oznacza oszczędność energii o 8,4%.

Oprócz surowej energii wydajność sprzętu obejmuje także niezawodność i czas sprawności. Wibracje są główną przyczyną przedwczesnego uszkodzenia uszczelnień, degradacji smaru i poluzowania śrub. Dzięki naszemu sprzęgłu uniwersalnemu eliminacja drgań harmonicznych oznacza, że ​​operatorzy instalacji mogą wydłużyć okresy między konserwacjami dalszych podzespołów o 300%. Rozważ korzyści zorientowane na wydajność, korzystając z bazy danych aplikacji naszej fabryki:

• Praca z większą prędkością:Gładki profil wibracji umożliwia sprzęgło uniwersalne pracę ciągłą z prędkością 4200 obr./min, podczas gdy sprzęgła sztywne borykają się z krytycznymi ograniczeniami prędkości przy 2800 obr./min.
• Zmniejszony pasożytniczy pobór mocy:Niższe tarcie w łożysku przekłada się na 5–9% mniejsze zużycie energii na zmianę.
• Poprawiona jakość produktu:W maszynach drukarskich lub papierniczych bezwibracyjna przekładnia zapewnia równomierne napięcie i pasowanie wstęgi.

Nasze bezpośrednie doświadczenie w Raydafon Technology Group Co., Limited utwierdza nas w przekonaniu, że każde wysyłane przez nas sprzęgło uniwersalne przechodzi test akceptacji wibracji. Poświadczając maksymalną amplitudę drgań poniżej 4,5 mm/s RMS przy prędkości znamionowej, gwarantujemy, że Twój sprzęt będzie działał z maksymalną krzywą wydajności. To nie jest tylko teoria: zakład petrochemiczny odnotował o 18% wyższą wydajność pompy po przejściu na nasze sprzęgło uniwersalne, ponieważ w uszczelnieniach mechanicznych nie występowały już mikrowżery spowodowane wibracjami. Ostatecznie redukcja wibracji podnosi ogólną efektywność sprzętu (OEE) – i to jest prawdziwa miara produktywności przemysłowej.

W jaki sposób sprzęgła uniwersalne zapewniają kompensację niewspółosiowości bez wytwarzania szkodliwych wibracji?

Niewspółosiowość jest nieunikniona w układach wielołożyskowych ze względu na rozszerzalność cieplną, osiadanie fundamentów i tolerancje montażowe. Konwencjonalne sztywne sprzęgła powodują wyginanie się niewspółosiowych wałów, generując okresowe siły boczne, które objawiają się drganiami zwiększającymi prędkość obrotową 1X lub 2X. Sprzęgła uniwersalne rozwiązują ten problem poprzez wprowadzenie kinematycznych stopni swobody. Zasada działania przegubu Cardana umożliwia niezależne obracanie się każdego jarzma, więc niewspółosiowość jest kompensowana poprzez względny ruch kątowy, a nie odkształcenie sprężyste. W naszej fabryce projektujemy sprzęgła uniwersalne z precyzyjnie szlifowanymi łożyskami poprzecznymi i nawęglanymi czopami, aby zapewnić, że kompensacja ta nastąpi bez luzów i drgań ciernych – dwóch głównych źródeł wzbudzenia harmonicznych.

Sekret tkwi w „stałej prędkości” charakterystycznej dla konfiguracji dwukardanowego sprzęgła uniwersalnego. Podczas gdy pojedynczy przegub powoduje wahania prędkości (para wtórna), zastosowana w naszej fabryce konstrukcja z podwójnym przegubem z jarzmem centrującym eliminuje wibracje drugiej harmonicznej. Jest to niezbędne w przypadku długich układów napędowych, takich jak te w walcowniach lub napędach morskich. Raydafon Technology Group Co., Limited wykorzystuje analizę elementów skończonych, aby zoptymalizować kąt pomiędzy wałem pośrednim a wałkami wejściowymi, utrzymując zmienność przyspieszenia poniżej 0,5% nawet przy niewspółosiowości 15°. W rezultacie sprzęgło uniwersalne staje się elementem neutralnym pod względem wibracji — nie generuje własnej sygnatury wibracyjnej.

Szczegółowe parametry projektowe zapewniające pozbawioną wibracji kompensację niewspółosiowości obejmują:

• Łożyska igiełkowe z bieżniami koronowymi:Zapobiega obciążaniu krawędzi, które mogłoby powodować mikrouderzenia przy każdym obrocie.
• Uszczelki wargowe i wysokiej jakości smar EP:Utrzymuje stały współczynnik tłumienia w zakresie temperatur od -30°C do +120°C.
• Wyważanie dynamiczne każdego podzespołu:Jarzma i łączniki wyważane indywidualnie do niewyważenia resztkowego ≤ 3 g·mm/kg.
• Kontrolowane napięcie wstępne łącznika:Hydrauliczne dokręcanie śrub z łbem walcowym zapewnia symetryczną sztywność złącza.

Opatentowany przez naszą fabrykę test „Kompensacji wyrównania bez wibracji” polega na uruchomieniu sprzęgła uniwersalnego przy przesunięciu równoległym 2° i przesunięciu kątowym 4° przy jednoczesnym monitorowaniu prędkości drgań. Wyniki pokazują, że nasze sprzęgło uniwersalne wykazuje wzrost o mniej niż 3,2 mm/s w stosunku do stanu wyjściowego — co stanowi poprawę o 78% w porównaniu z przegubami typu U ze standardowymi łożyskami igiełkowymi. Oznacza to, że instalatorzy terenowi w Twoim zakładzie nie potrzebują ustawiania lasera z dokładnością do milimetra; Samo sprzęgło uniwersalne pochłania resztkowe niewspółosiowość, nie przenosząc szkodliwych sił. Dla zespołów konserwacyjnych oznacza to krótszy czas instalacji i niższe koszty osiowania. Według słów naszego starszego inżyniera wRaydafon Technology Group Co., Limited: „Nasze sprzęgło uniwersalne zamienia niewspółosiowość z zagrożenia wibracjami w nieszkodliwy parametr projektowy.”

Jakie parametry techniczne decydują o zdolności tłumienia drgań w sprzęgle uniwersalnym?

Wybór odpowiedniego sprzęgła uniwersalnego do zastosowań wrażliwych na wibracje wymaga zrozumienia kluczowych specyfikacji technicznych. W Raydafon Technology Group Co., Limited nasz zespół inżynierów zidentyfikował sześć podstawowych parametrów, które bezpośrednio korelują ze skutecznością tłumienia. Parametry te są weryfikowane poprzez analizę modalną i badania sztywności skrętnej. Poniżej znajduje się szczegółowa tabela przedstawiająca typowe wartości dla naszej serii uniwersalnych złączek do dużych obciążeń (model RD-UDC-450). Wszystkie dane opierają się na rzeczywistych pomiarach fabrycznych i raportach laboratoryjnych stron trzecich.

Oprócz tych parametrów nasza fabryka kładzie nacisk na jeszcze dwa aspekty konstrukcyjne: grubość ścianki rury wału pośredniego (która wpływa na częstotliwości własne wirowania) oraz metodę wstępnego napięcia łożyska krzyżowego. Dostosowując je, firma Raydafon Technology Group Co., Limited może dostosować sprzęgło uniwersalne tak, aby uniknąć prędkości krytycznych określonych maszyn. Na przykład w wysokoobrotowej sprężarce pracującej z prędkością 12 000 obr./min wybieramy węższy wał pośredni o wyższym stosunku sztywności do masy, aby wypchnąć pierwszy tryb zginania powyżej zakresu roboczego. Ta zaawansowana inżynieria gwarantuje, że sprzęgło uniwersalne nie tylko tłumi istniejące wibracje, ale także zapobiega wzmocnieniu rezonansu.

Praktyczne wskazówki dotyczące wyboru: w przypadku zastosowań, w których głównym problemem są wibracje (np. generatory turbin, sprężarki śrubowe, stery strumieniowe do zastosowań morskich), należy wybrać sprzęgło uniwersalne o niskiej sztywności skrętnej, dużej odporności na niewspółosiowość i stopniu wyważenia G1.0. Standardowa oferta naszej fabryki obejmuje już większość tych funkcji. Każde sprzęgło uniwersalne firmy Raydafon Technology Group Co., Limited jest dostarczane z certyfikatem działania wibracyjnego zatwierdzonym na naszym wewnętrznym stanowisku testowym. Zaufaj naszym danym — ponieważ w kontroli wibracji precyzyjne parametry decydują o różnicy między czasem pracy a katastrofą.

Podsumowanie: Podstawowe zalety uniwersalnych złączy Raydafon dla zakładów przemysłowych

Aby skonsolidować naszą dyskusję techniczną, sprzęgło uniwersalne firmy Raydafon Technology Group Co., Limited jest najlepszym rozwiązaniem w zakresie redukcji drgań i zwiększenia wydajności. Filozofia inżynieryjna naszej fabryki łączy tolerancję niewspółosiowości, precyzyjne wyważanie i naukę o materiałach, aby dostarczyć komponent, który aktywnie chroni zdrowie układu napędowego. Najważniejsze wnioski to:

• Redukcja wibracji o 65-80% w porównaniu do sprzęgieł zębatych lub sztywnych, potwierdzona ponad 200 audytami terenowymi.
• Wzrost efektywności energetycznej średnio o 7-11% ze względu na mniejsze straty tarcia i zmniejszony pobór prądu.
• Wydłużona żywotność łożysk i uszczelek — trzykrotnie dłuższe okresy międzyobsługowe w zakładach celulozowo-papierniczych.
• Możliwość dostosowania sztywności skrętnej w celu uniknięcia rezonansu prędkości krytycznej.
• 100% fabryczne wyważanie dynamiczne i testy wibracyjne przed wysyłką.

Wybierając nasze sprzęgło uniwersalne, inwestujesz w niezawodność potwierdzoną danymi. Procesy posiadające certyfikat ISO 9001:2025 w naszej fabryce oraz ciągłe prace badawczo-rozwojowe zapewniają, że każde urządzenie spełnia najbardziej rygorystyczne normy dotyczące wibracji. Dla różnych branż — od walcowania stali po przekładnie turbin wiatrowych — Raydafon Technology Group Co., Limited dostarczyła ponad 12 000 sprzęgieł uniwersalnych, które działają przy poziomach wibracji poniżej 4,5 mm/s RMS, nawet po 20 000 godzin pracy. Oto siła inżynierii zaprojektowana z myślą o redukcji wibracji i zwiększeniu wydajności. Skontaktuj się z Raydafon Technology Group Co., Limited– Precyzyjne sprzęgło, zero kompromisów.
