Plastikowe przekładnie stożkowe

Raydafon produkuje plastikowe koła zębate stożkowe w Ningbo w Chinach, formowane z POM i nylonu do napędów kątowych. Standardowe proporcje to 1:1, 2:1, 3:1, 4:1 i 5:1; moduły podziałowe M0,25 do M1; ząb liczy od 10 do 60; średnice otworów 3,0 do 10,0 mm; średnice zewnętrzne 8,7 do 60,4 mm; temperatura pracy -40°C do +80°C. Numery części obejmują GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* i GB1M512BS*. Przyrostek BS oznacza mosiężną wkładkę i śrubę ustalającą. Ważne: GB1M512* i GB1M512BS* pasują tylko do przekładni stożkowej z 60 zębami i nie są kompatybilne z innymi zębatkami. Formowana geometria zębów zapewnia cichą, zwartą siatkę; polimer jest samosmarujący i odporny chemicznie. Moduł niestandardowy, liczba zębów, otwór, piasta i gatunek materiału dostępne do rysowania; wycena w ciągu 24 godzin.

Plastikowe koła zębate stożkowe — formowane na zamówienie POM i nylon, od M0,25 do M1

Przekładnie napędowe kątowe do małych mechanizmów precyzyjnych: rodzina pełnych przełożeń od 1:1 do 5:1 z 10 do 60 zębami, formowane z POM lub nylonu, z opcjonalną wkładką mosiężną i śrubą ustalającą. Wystarczająco cichy dla ekspresów do kawy i drukarek, wystarczająco lekki dla urządzeń zasilanych bateryjnie i umożliwia rysowanie w dowolnym miejscu na świecie.

  • 1:1 – 5:1Standardowe współczynniki
  • M0,25 – M1Moduł Pitch (mod)
  • 10 – 60Dostępna liczba zębów
  • −40 do +80°CTemperatura robocza

Plastikowe koła zębate stożkowe do napędów kątowych — formowane na zamówienie POM i nylon

Plastikowa przekładnia stożkowa obraca napęd o 90 stopni, używając zębów z formowanego polimeru zamiast ciętych metalowych. Ta pojedyncza zmiana eliminuje potrzebę smarowania, zmniejsza wagę pary i sprawia, że ​​siatka jest zauważalnie cichsza — dlatego układ pojawia się w ekspresach do kawy, drukarkach, silnikach zasłon, odkurzaczach robotów i małych pojazdach zdalnie sterowanych. Raydafon produkuje tę rodzinę produktów zarówno jako producent, jak i dostawca, we własnej fabryce w Ningbo w Chinach, więc pomiędzy Tobą a maszyną formierską nie ma żadnej marży handlowej.

Dostosowanie obejmuje parametry, które zwykle decydują o tym, czy dana przekładnia pasuje: moduł, liczba zębów, średnica otworu, wymiary piasty i piasty, przełożenie oraz sam polimer. Wyślij rysunek, przykładową przekładnię lub nawet zdjęcie z wymiarami, a my potwierdzimy najbliższą część standardową lub wycenimy nowe narzędzie. Powiązane produkty z tego samego warsztatu obejmują szerszeprzekładnia plastikowazasięg,plastikowa przekładnia śrubowarodzina napędów z wałem równoległym i metalprzekładnia stożkowalinia, w której moment obrotowy przekracza wytrzymałość polimeru.

Specyfikacje plastikowej przekładni stożkowej

  • Odniesienie do wymiarów standardowychΦ12 mm (dostępne również w rozmiarach podanych w tabeli poniżej)
  • Moduł Pitch (mod)M0,25, z 0,5 i 1,0 w zakresie części standardowych
  • Rodzaj materiałuPlastik — POM, nylon (PA) lub zgodnie z wymaganiami klienta
  • Stosunki1:1, 2:1, 3:1, 4:1, 5:1
  • Temperatura robocza−40°C do +80°C
  • Opcjonalne funkcjeMosiężna wkładka, śruba ustalająca, niestandardowy otwór i piasta
  • PersonalizacjaModuł, liczba zębów, otwór, długość piasty, szerokość zęba, gatunek materiału

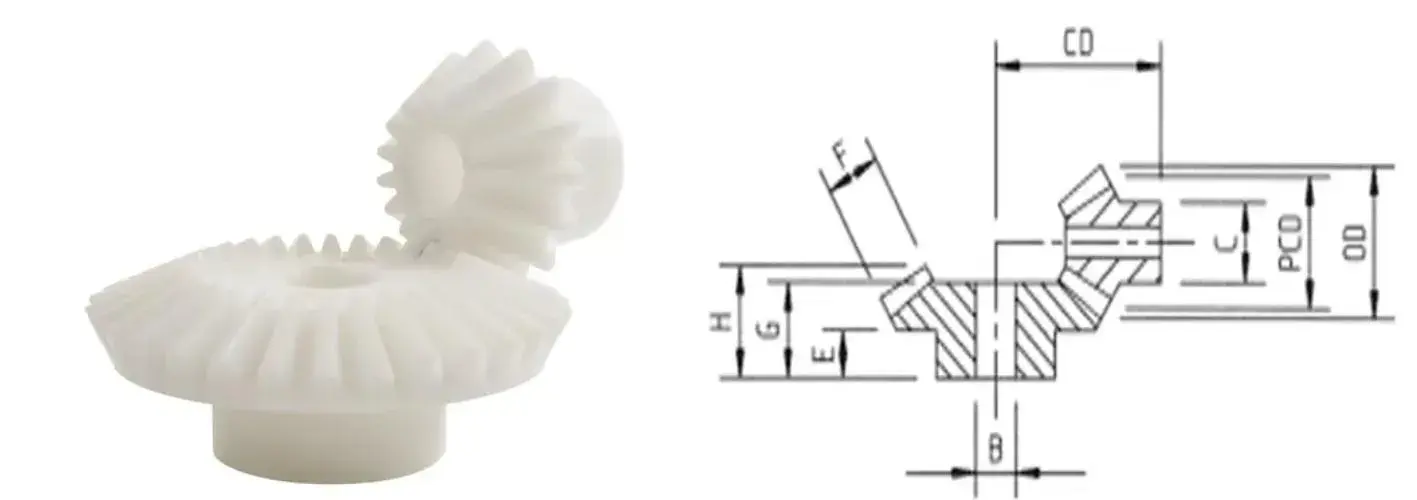

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Geometria odniesienia dla rodziny przekładni stożkowych z tworzywa sztucznego — poniższe litery wymiarowe odpowiadają temu rysunkowi.
1:1Równa prędkość, transfer pod kątem prostym
2:1Zmniejsz o połowę prędkość wyjściową
3:1Redukcja trzeciej prędkości
4:1Redukcja prędkości o jedną czwartą
5:1Redukcja piątej prędkości

Ważna uwaga dotycząca dopasowania:stosunek połączonych par należy stosować razem. Przekładnie stożkowe o zębach prostych w przełożeniu 1:1 są wymienne w zakresie przełożenia, aleczęści o przełożeniu 5:1, których numer części kończy się na * (GB1M512* i GB1M512BS*), pasują tylko do 60-zębowej przekładni stożkowej — ich geometria nie jest kompatybilna z żadną inną przekładnią.Przed złożeniem zamówienia proszę potwierdzić numer części współpracującej.

Wymiary, liczba zębów i współczynniki

Wszystkie wymiary w mm. Użyj liter B, CD, C, E, F, G i H wraz z powyższym rysunkiem referencyjnym, aby sprawdzić dopasowanie w stosunku do własnego układu.

Przewiń tabelę w bok, aby przeczytać każdą kolumnę. W prawej kolumnie przedstawiono wersję mosiężnej wkładki i śruby ustalającej dla każdej części.

Nr części Poziom
(mod)
Liczba
zęby
Wszystkie wymiary w mm Wkładka mosiężna
i śruba ustalająca
Średnica zewnętrzna Średnica podziałowa Średnica otworu B płyta CD Średnica piasty C Długość piasty E Szerokość zęba F Długość G Długość H
Stosunek 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Stosunek 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Stosunek 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Stosunek 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Stosunek 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Czytanie tabeli:części z przyrostkiem BS posiadają mosiężną wkładkę i śrubę ustalającą do wymuszonego mocowania wału. Litery B, CD, C, E, F, G i H są zgodne z rysunkiem referencyjnym w powyższej sekcji specyfikacji. Myślnik w kolumnie długości oznacza, że ​​wymiar nie ma zastosowania do tej części. Nie wiesz, która para pasuje do Twojego układu? Prześlij rysunek lub wymiary wału, a my go dopasujemy.

Szczegóły produktu

Fotografie naszych formowanych plastikowych kół zębatych stożkowych — kształt zęba, piasta i opcja z wkładką mosiężną.

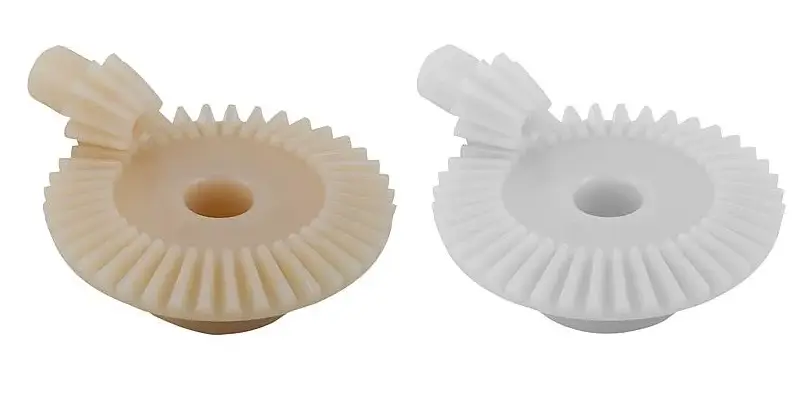

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Formowane plastikowe koła zębate stożkowe — kształt zębów i detale piasty w całym zakresie przełożeń.

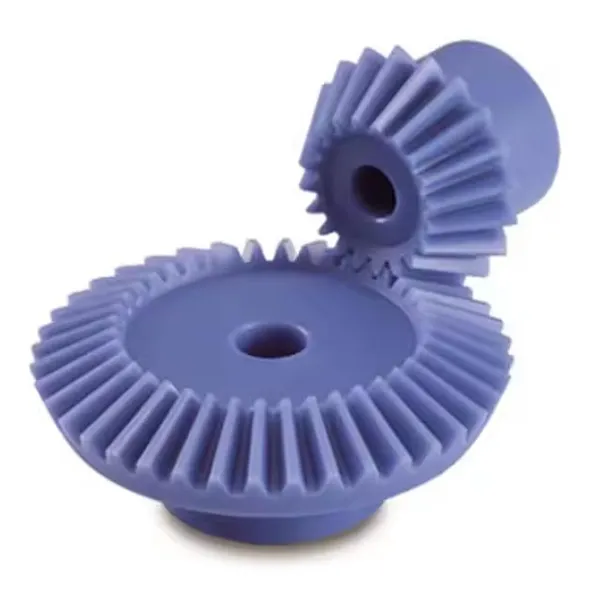

Plastic bevel gear pair in POM moulded for a right-angle drive
Para przekładni stożkowych POM do napędu kątowego.

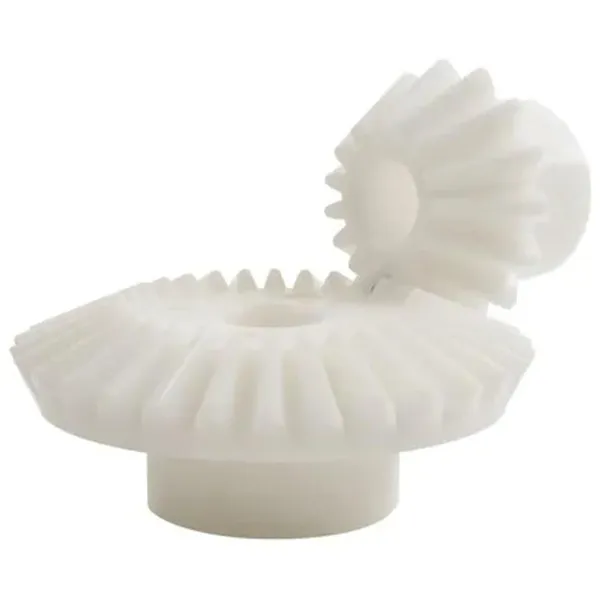

Plastic bevel gear set assembled and checked before packing
Przed pakowaniem sprawdzane są współpracujące zestawy przekładni pod kątem zazębienia i luzów.

Kluczowe zalety

  • Czyste, odporne na zużycie polimeryPOM i nylon są odporne na wilgoć i szeroką gamę środków chemicznych, dzięki czemu przekładnia może pracować w wilgotnym, wilgotnym lub lekko korozyjnym środowisku, w którym przekładnia z platerowanego metalu ostatecznie ulegnie korozji. Bez malowania, bez galwanizacji i bez konieczności utrzymywania filmu olejnego.
  • Precyzyjnie wyprofilowane zębyKształt zęba pochodzi z wnęki formy, a nie z frezu, więc połączenie pozostaje ścisłe i spójne w całej partii. Rezultatem jest stały, cichy obrót — cecha, która ma największe znaczenie w urządzeniach wrażliwych na hałas, takich jak ekspresy do kawy i drukarki.
  • Ułamek masy metaluNiska masa zmniejsza obciążenie wałów i łożysk, zmniejsza bezwładność silnika i wydłuża żywotność baterii w produktach przenośnych i zasilanych bateryjnie.
  • Napęd kątowy w kompaktowej obudowieGeometria skośna przenosi moc w zakresie 90 stopni bez konieczności stosowania oddzielnej obudowy skrzyni biegów, dzięki czemu małe mechanizmy są krótkie i proste w montażu.
  • Dostosowane do Twojego rysunkuModuł, liczba zębów, średnica otworu, wymiary piasty i piasty, stosunek i gatunek polimeru mogą być produkowane zgodnie z wymaganiami. Jeśli standardowa część z tabeli pasuje, poinformujemy Cię o tym i zaoszczędzimy na kosztach narzędzi.
  • Bezpośrednia cena i kontrola w fabryceFormowanie, kontrola i pakowanie odbywają się w naszej firmie, więc nie ma marginesu pośredniego, a jakość sprawdza ten sam zespół, który wyprodukował część.

Aplikacje

Połączenie lekkości, cichej pracy i odporności na korozję sprawia, że ​​plastikowe przekładnie stożkowe nadają się do małych napędów kątowych w kilku rodzinach produktów.

Inteligentne urządzenia domowe

Inteligentne maszyny do zasłon otwierają się i zamykają cicho, nie przeszkadzając pomieszczeniu, podczas gdy odkurzacze automatyczne wykorzystują ten sam napęd kątowy do wspinania się i skręcania przy niskim poborze mocy i długiej żywotności.

Sprzęt biurowy

Drukarki opierają się na stałym kształcie zębów, co zapewnia płynne podawanie papieru i niski poziom hałasu podczas pracy, a niszczarki wykorzystują odporność chemiczną i odporność na zużycie, aby poradzić sobie z ciągłym ładowaniem papieru bez przedwczesnych awarii.

Zabawki i produkty konsumenckie

Pojazdy zdalnie sterowane charakteryzują się niską wagą, co wydłuża żywotność baterii, a polimer toleruje upadki i uderzenia. Dostępne są odpowiednie gatunki materiałów dla produktów dla dzieci.

Ekspresy do kawy i drobny sprzęt AGD

Napędy kątowe w urządzeniach zamkniętych działają bez zatłuszczenia otaczających części, a formowana siatka zapewnia niski poziom hałasu podczas pracy w środowisku domowym.

Oprzyrządowanie i małe siłowniki

Kompaktowe transfery 90 stopni w mechanizmach pomiarowych i pozycjonujących, gdzie zaletą jest niska bezwładność oraz niemagnetyczne i nierdzewne części.

Maszyny niestandardowe

Dowolny mały napęd kątowy, w którym w innym przypadku potrzebna byłaby para metalowych skosów, oddzielna obudowa i punkt smarowania. Wyślij rysunek i cło, a my doradzimy w sprawie materiału i proporcji.

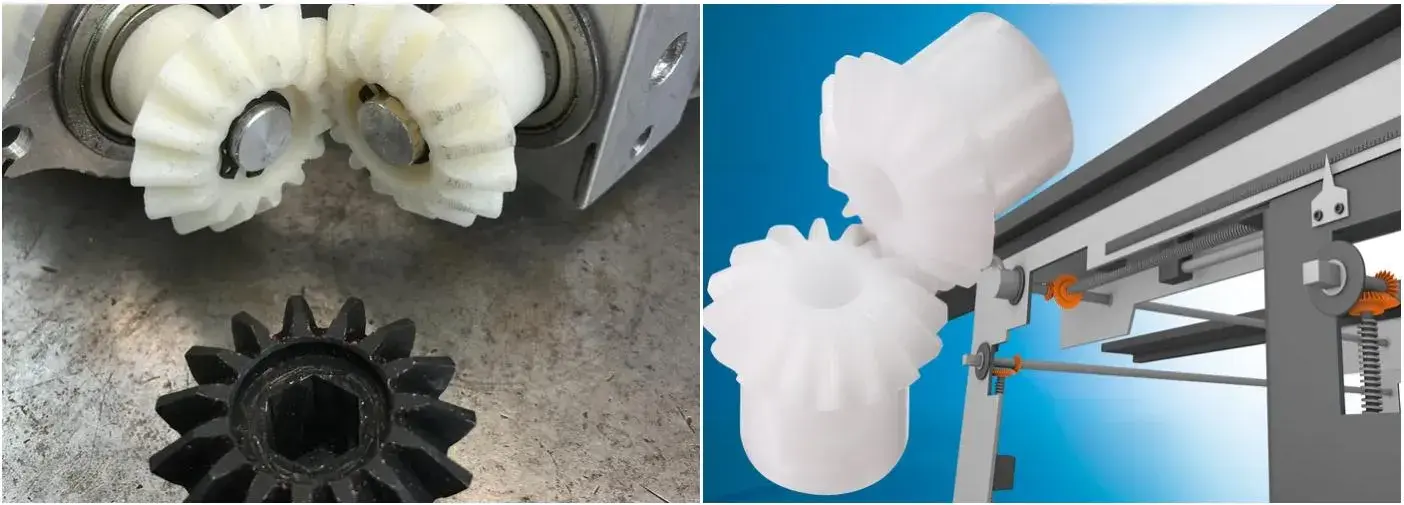

Plastic bevel gears used in smart home, office equipment and toy applications
Plastikowe przekładnie stożkowe stosowane w inteligentnych domach, sprzęcie biurowym i produktach konsumenckich.

Często zadawane pytania dotyczące kupujących

  • Czy możecie wyprodukować plastikową przekładnię stożkową według mojego rysunku lub z próbki?Tak. Wyślij zwymiarowany rysunek lub przykładową przekładnię z modułem, liczbą zębów, przełożeniem, otworem i preferencjami materiałowymi. Potwierdzamy, czy istniejąca część standardowa z powyższej tabeli pasuje, lub wyceniamy nową formę i możemy najpierw dostarczyć obrobiony prototyp, jeśli chcesz sprawdzić geometrię przed obróbką.
  • Jaki materiał wybrać, POM czy nylon?POM jest zwykle wybierany w przypadku precyzyjnych par skosów, ponieważ jest sztywny, ma niskie tarcie i jest stabilny wymiarowo w warunkach wilgoci, co pozwala zachować przewidywalną odległość środka i luz. Nylon jest twardszy i lepiej pochłania uderzenia, ale pochłania wilgoć i nieznacznie zmienia swoje wymiary. Podaj nam obciążenie, prędkość i środowisko, a my polecimy jedno.
  • Czy koła zębate są dostarczane jako dopasowana para?Para stożkowa działa poprawnie tylko z współpracującą przekładnią, dla której została zaprojektowana. Części oznaczone gwiazdką (GB1M512* i GB1M512BS*) pasują wyłącznie do przekładni 60-zębowej i nie są kompatybilne z innymi zębatkami. W przypadku każdego innego numeru części, przed złożeniem zamówienia potwierdź pasującą część, a my sprawdzimy parę.
  • Co oznacza przyrostek BS w numerze części?BS oznacza mosiężną wkładkę i śrubę ustalającą, które zapewniają pewne mechaniczne mocowanie na wale zamiast polegania na gładkim uformowanym otworze. Jest to typowy wybór, gdy przekładnia przyjmuje obciążenie wsteczne lub gdy pasowanie wału nie może się ślizgać.
  • Jaka jest temperatura pracy i czy można dostarczyć materiał o wyższej temperaturze?Standardowy zakres wynosi od -40°C do +80°C. W przypadku sprzętu, który nagrzewa się bardziej, można zastosować materiały takie jak PEEK lub PPS; podaj nam stałą temperaturę pracy, a my potwierdzimy, czego potrzebuje aplikacja.
  • Jaki jest czas realizacji i warunki zamówienia?Wyślij numer części lub rysunek z wymaganą ilością. W odpowiedzi podamy cenę, ewentualne wymagania dotyczące narzędzi i czas realizacji — zwykle w ciągu 24 godzin. Części standardowe dostarczane są z magazynu produkcyjnego; nowe oprzyrządowanie jest zgodne z zatwierdzonym rysunkiem.

Powiązane produkty i dalsze czytanie

Poproś o wycenę plastikowej przekładni stożkowej

Wyślij numer części z powyższej tabeli lub własny rysunek — moduł, przełożenie, liczba zębów, średnica i ilość. Potwierdzamy dopasowanie do współpracującego sprzętu, doradzamy w sprawie materiału i odpowiadamy podając cenę i czas realizacji w ciągu 24 godzin.

Wyślij zapytanie teraz

* Przełożenia należy zamawiać jako dopasowane pary. Wymiary są zgodne z rysunkiem referencyjnym w sekcji specyfikacji; przed złożeniem zamówienia prosimy o potwierdzenie ostatecznego rysunku względem montażu. Wersje z mosiężną wkładką i śrubą ustalającą są oznaczone przyrostkiem BS.
