Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Rolnicze systemy napędowe Raydafon

Producent przekładni rolniczych do glebogryzarek, kosiarek, siewników i mieszalników pasz

Raydafon produkuje przekładnie rolnicze do narzędzi, które faktycznie wykonują tę pracę: glebogryzarki, kosiarki bijakowe, kosiarki do trawy, rozsiewacze nawozów, siewniki, wozy paszowe TMR i prasy. Każda jednostka jest produkowana w naszej własnej fabryce, począwszy od odlewania obudowy i wycinania przekładni, poprzez obróbkę cieplną, montaż i próby docierania, zgodnie z systemem jakości ISO 9001.

Kupujący zwracają się do nas z danymi znamionowymi WOM ciągnika, rysunkiem narzędzia, próbką uszkodzonej skrzyni biegów lub po prostu stanem roboczym. Potwierdzamy przełożenie, klasę momentu obrotowego, interfejs wejścia/wyjścia i orientację obudowy, a następnie produkujemy zgodnie z tą specyfikacją.

100–2000 N·mZakres wyjściowego momentu obrotowego
540/1000 obr./minStandardowe wejście WOM
96%+Wydajność transmisji
15 dniPrzykładowy czas realizacji
Przegląd produktu

Co produkuje Raydafon

Raydafon koncentruje się na rolniczych systemach przekładniowych. Aktualna oferta obejmuje przekładnie do kosiarek, przekładnie do kosiarek bijakowych (przekładnie boczne do rozdrabniaczy trawy), przekładnie do glebogryzarek, reduktory do kosiarek oraz przekładnie dedykowane do maszyn nawozowych i siewnych. Każdy kształt obudowy, zestaw przekładni i kołnierz wyjściowy są projektowane pod kątem konkretnych warunków pracy osprzętu, a nie kopiowane z ogólnego katalogu.

  • Kompaktowa obudowa, stabilna przekładnia— wysokiej jakości przekładnie walcowe lub czołowe ze stali stopowej, niski poziom hałasu podczas pracy, minimalne wibracje, dłuższa żywotność mechaniczna.
  • Wysoki moment obrotowy do pracy w trudnych warunkach— duża konstrukcja modułowa z hartowanymi powierzchniami zębów, odpowiednia do dużych obciążeń, śliskiego, zapylonego podłoża: gęstej trawy, skrajów lasów, zboczy i żwiru.
  • Wiele interfejsów montażowych— standardowe wejście WOM (1-3/8" Z6 / Z21) z szeroką gamą kształtów kołnierzy wyjściowych pasujących do różnych modeli narzędzi.
  • Konstrukcja o niskich wymaganiach konserwacyjnych— zoptymalizowane smarowanie wewnętrzne z okienkiem poziomu oleju i odpowietrznikiem, zmniejszające częstotliwość codziennych konserwacji.
  • Pełne wsparcie w zakresie dostosowywania— Usługi OEM i ODM dotyczące przełożenia, kierunku montażu, formy wejścia/wyjścia i struktury obudowy. Próbki dostarczane w ciągu nawet 15 dni.

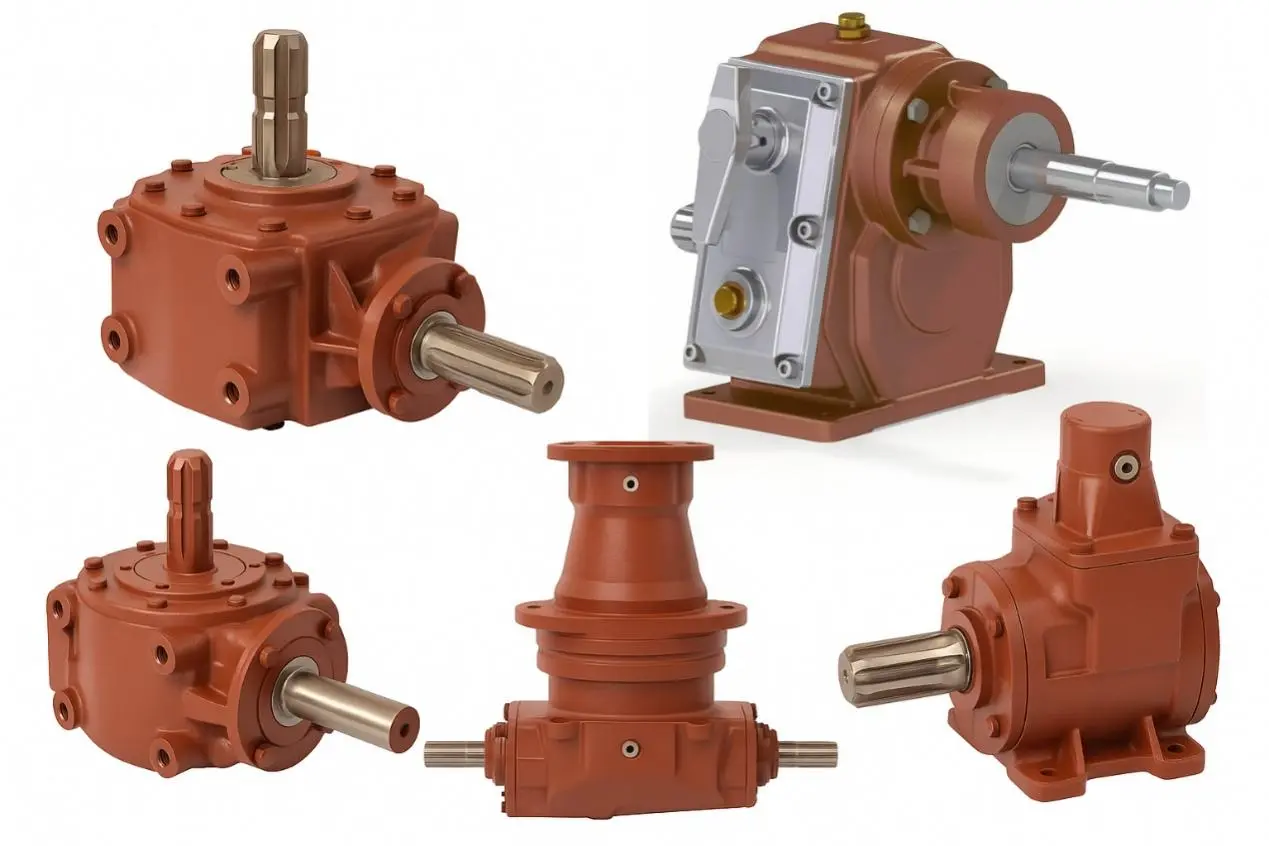

Agricultural gearbox manufactured by Raydafon
Gama skrzyń biegów Raydafon dla rolnictwa — obudowy odlewane i obrabiane we własnym zakresie, zestawy przekładni produkowane i poddawane obróbce cieplnej na miejscu.

Produkty Raydafon są szeroko stosowane w małych i średnich ciągnikach montowanych na narzędziach rolniczych, szczególnie w wysokiej klasy sprzęcie rolniczym przeznaczonym na rynek europejski i amerykański. Jednostki są używane w Niemczech, Włoszech, Stanach Zjednoczonych i Brazylii pod lokalnymi markami i dużymi producentami OEM. Dostarczamy pojedyncze sztuki, jak również produkcję seryjną i długoterminowe umowy na dostawy.

Oprócz skrzyń biegów dla rolnictwa Raydafon produkuje precyzyjne części do skrzyń biegów, w tymplastikowe przekładnie, przekładnie stożkoweIprzekładnie śrubowedo automatyki przemysłowej, maszyn spożywczych i sprzętu medycznego, dzięki czemu od jednego dostawcy można pozyskać wiele komponentów pomocniczych.

Przewodnik wyboru

Jak wybrać przekładnię rolniczą odpowiednią do zadania

Cena i wygląd to złe punkty wyjścia. O tym, czy skrzynia biegów wytrzyma sezon, czy dekadę, decyduje stopień jej dopasowania do narzędzia, ciągnika i podłoża, na którym pracuje. Cztery poniższe kryteria obejmują pytania, które nasi inżynierowie zadają w przypadku niemal każdego zapytania.

  1. Najpierw potwierdź typ aplikacji Kategoria wdrożenia napędza cały projekt. Przekładnie kosiarek wymagają dużej prędkości działania i odporności na uderzenia. Skrzynie biegów z rumplem i obrotnicą podkreślają wyjściowy moment obrotowy i wytrzymałość konstrukcyjną. Siewniki i opryskiwacze wykorzystują lżejsze konstrukcje, co wiąże się z wyższymi wymaganiami dotyczącymi wydajności przekładni i wygody konserwacji.
  2. Dopasuj parametry montażu i napędu Prędkość wejściowa i przełożenie wyjściowe muszą odpowiadać WOM ciągnika. Średnica wału wejściowego i wyjściowego oraz typ połączenia muszą być kompatybilne z istniejącym interfejsem PTO. Rozstaw otworów montażowych i kierunek montażu muszą umożliwiać dokładne dopasowanie do ramy narzędzia. Należy potwierdzić kierunek obrotu, aby uniknąć cofania się narzędzia.
  3. Sprawdź materiał i obróbkę Wysokiej jakości przekładnie rolnicze wykorzystują obudowy z żeliwa sferoidalnego z wewnętrznymi zębatkami ze stali stopowej, takiej jak 20CrMnTi, nawęglanej i hartowanej w celu zapewnienia odporności na zużycie. W zapylonych lub błotnistych warunkach pracy należy specjalnie wzmocnić konstrukcję uszczelniającą, aby zapobiec wyciekaniu oleju smarowego i przedostawaniu się piasku.
  4. Sprawdź zdolność przenoszenia momentu obrotowego Potwierdź maksymalny wyjściowy moment obrotowy skrzyni biegów w stosunku do rzeczywistego obciążenia osprzętu, szczególnie przy operacjach z dużym obciążeniem, takich jak głęboka uprawa roli i koszenie ciężkiej trawy. Należy wybierać skrzynie biegów o dużej wytrzymałości zamiast lżejszych jednostek, które będą się nagrzewać i wcześnie ulegają awariom.
  5. Weź pod uwagę użyteczność Sprzęt rolniczy pracuje nieprzerwanie na zewnątrz. Skrzynia biegów z wziernikiem poziomu oleju i łatwo dostępnym otworem spustowym oleju jest znacznie łatwiejsza w utrzymaniu, a dostępność części jest równie ważna jak początkowa specyfikacja.

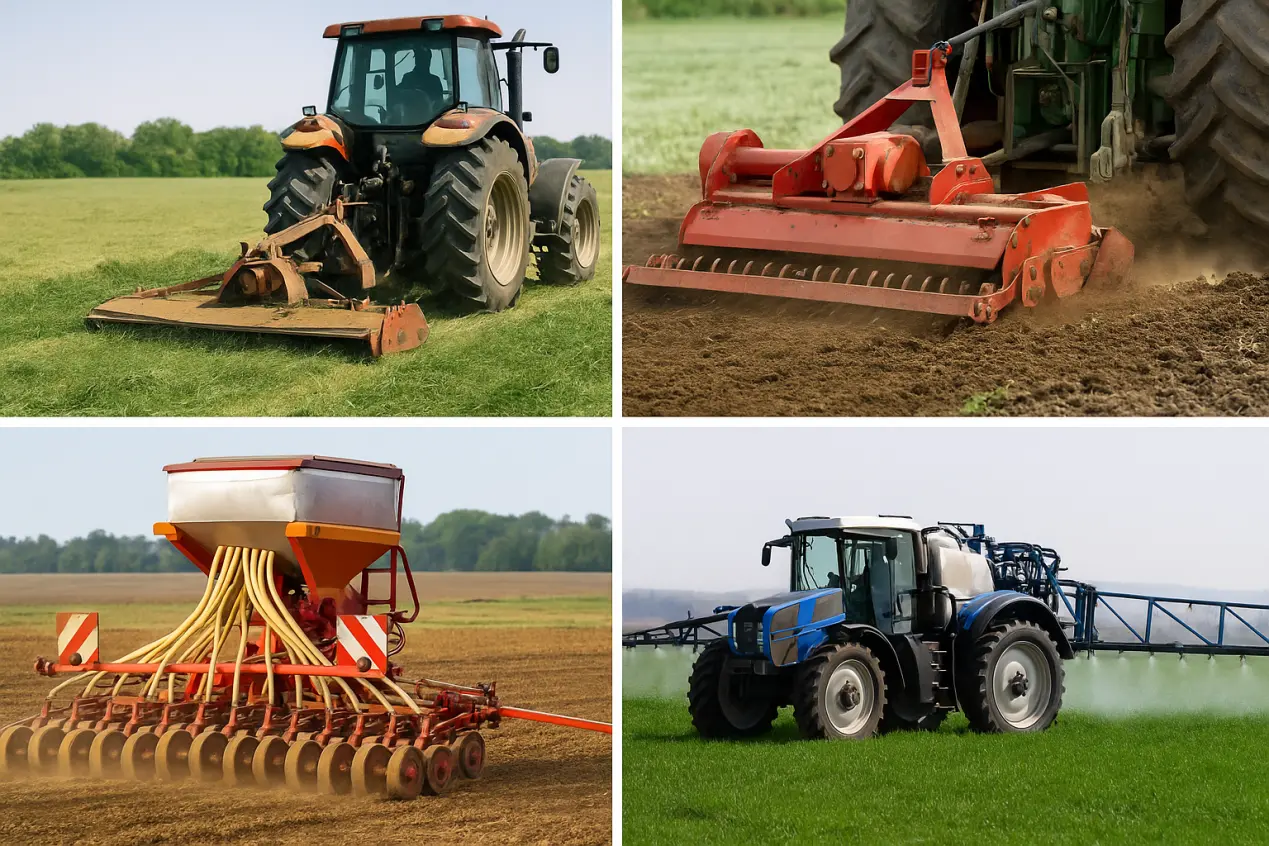

Agricultural gearbox selection and matching
Współczynnik dopasowania, interfejs WOM i układ mocowania przed rozpoczęciem produkcji pozwalają uniknąć najczęstszych problemów z montażem w terenie.
Dane dotyczące wydajności

Maksymalny moment obrotowy i zakres prędkości przekładni rolniczych Raydafon

Nośność to jedyny czynnik decydujący o tym, czy narzędzie przetrwa długi sezon pracy pod dużym obciążeniem. Firma Raydafon opracowała serię skrzyń biegów od lekkich do ciężkich, obejmujących pełną gamę narzędzi montowanych na ciągnikach. Każde urządzenie jest testowane pod obciążeniem przed opuszczeniem fabryki.

Pokrycie wyjściowego momentu obrotowego

Seria Lekka 100–300 N·m Opryskiwacze, siewniki i lekkie narzędzia, w których waga i wydajność mają największe znaczenie.
Seria średnia 500–900 N·m Kosiarki i glebogryzarki pracują nieprzerwanie na zróżnicowanych warunkach terenowych.
Seria o dużej wytrzymałości Do 1500 N·m Prasy, mieszalniki nawozów i kruszarki pracujące w ciągłych cyklach wysokiego obciążenia.
Specjalne dostosowane Szczyt 2000+ N·m Ekstremalne warunki pracy i złożone środowiska wymagające maksymalnego momentu obrotowego.
Standardowe wejście WOM 540/1000 obr./min Kompatybilny z głównymi interfejsami wyjściowymi WOM ciągnika na całym świecie.
Niestandardowe o dużej prędkości Do 2000 obr./min Do ciągników i maszyn o dużej wydajności wymagających większych prędkości wejściowych.

Szybkość i wydajność

Prędkość wyjściowa zależna jest od wybranego przełożenia redukcyjnego i obejmuje zakresy mocy od kilkudziesięciu do kilkuset obr/min w zależności od modelu. Przekładnie są szlifowane z dużą precyzją i mają zoptymalizowany kształt zębów, aby zapewnić płynne zazębianie się przy dużych prędkościach, co zapewnia wydajność przekładni powyżej 96% i poziom hałasu podczas pracy poniżej 72 dB.

Wydajność 96%+ <72 dB Hałas WOM o prędkości obrotowej 540 obr./min WOM 1000 obr./min Wysoka prędkość 2000 obr./min Testowane pod obciążeniem

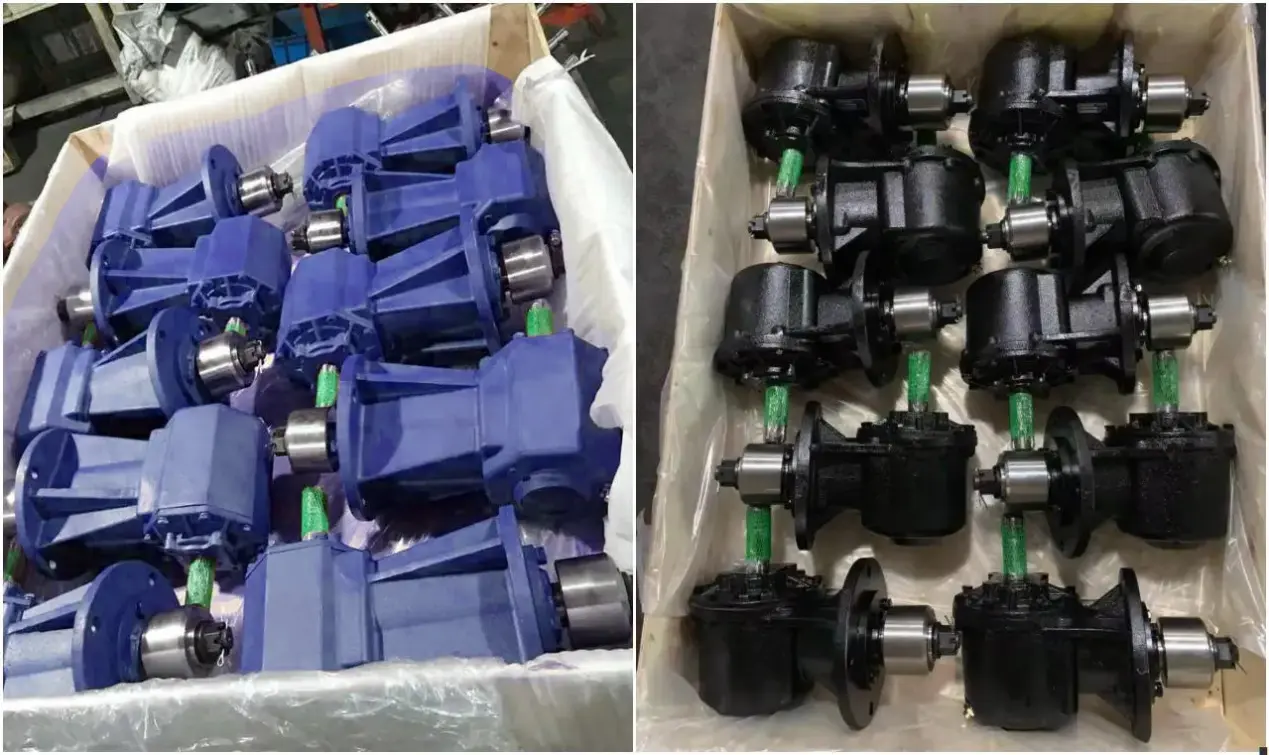

Raydafon agricultural gearbox torque and speed range
Przed wysyłką każda przekładnia jest ładowana i testowana pod kątem docierania, aby potwierdzić nośność zgodnie ze specyfikacją klienta.
Użyteczność

Czy skrzynię biegów do maszyn rolniczych można łatwo zdemontować i naprawić?

Podczas codziennego użytkowania skrzynia biegów w końcu ulega zużyciu, wycieka olej lub wydaje nietypowy dźwięk. W tym momencie liczy się to, jak szybko urządzenie można otworzyć, sprawdzić i ponownie uruchomić. Przekładnie Raydafon zostały zaprojektowane z myślą o tej praktycznej rzeczywistości – ogólnie są kompaktowe, ale łatwe w demontażu i odbudowie.

  • Modułowa konstrukcja— wał wejściowy, wyjściowy, zespół przekładni i obudowa są zmontowane z części znormalizowanych. Do większości prac demontażowych i montażowych wystarczą konwencjonalne narzędzia.
  • Prosta obudowa i przejrzysty układ śrub— obudowa jest symetryczną konstrukcją żeliwną dzieloną z niezakłóconymi, dobrze rozmieszczonymi śrubami. Poluzuj je kolejno, aby otworzyć pokrywę i sprawdzić elementy wewnętrzne.
  • Wysoka wspólność części— koła zębate, uszczelnienia olejowe i łożyska mają standardowy rozmiar i są wysoce wymienne. Części zamienne są zamawiane według numeru części, bez produkcji niestandardowej.
  • Dostarczona dokumentacja— każda skrzynia biegów jest dostarczana ze schematem rozłożonym na części i instrukcjami demontażu obejmującymi numery części, kolejność montażu i środki ostrożności, umożliwiające naprawę we własnym zakresie lub zdalne wsparcie naszego zespołu technicznego.
  • Zalecany odstęp między przeglądami— sprawdzać zużycie uszczelki olejowej po każdych 500 godzinach pracy i sprawdzać powierzchnię zazębienia przekładni pod kątem nieprawidłowego zużycia lub zarysowań. Terminowe leczenie znacznie wydłuża żywotność.

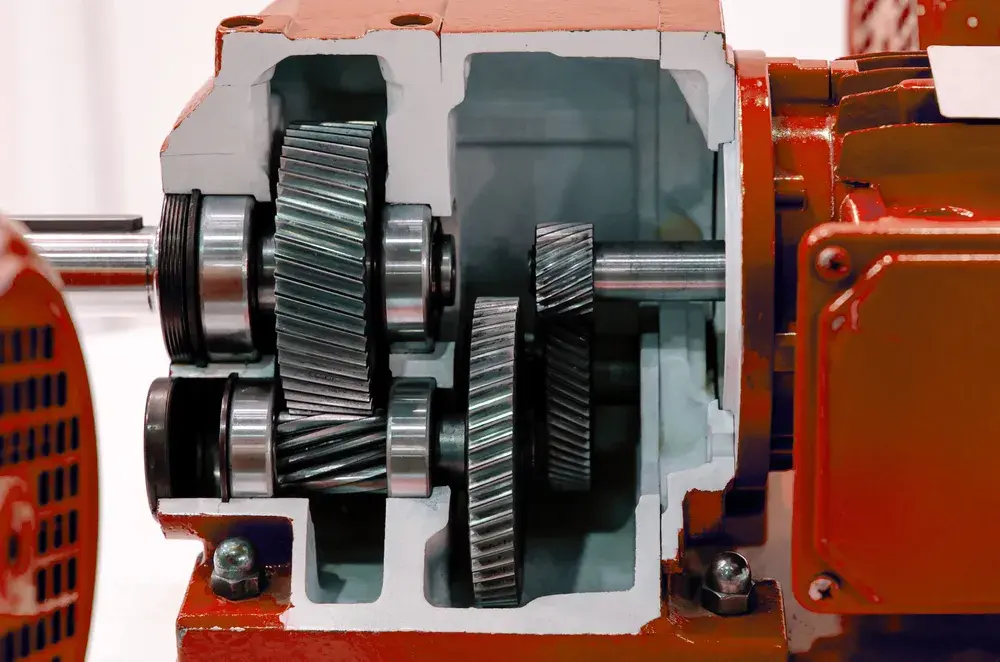

Agricultural gearbox disassembly and maintenance
Modułowa konstrukcja ze znormalizowanymi częściami wewnętrznymi zapewnia prostą obsługę w terenie i przewidywalność kosztów części zamiennych.

Co polecamy operatorom flot

Należy przechowywać w magazynie po jednym zapasowym zestawie uszczelek olejowych i łożysk dla każdego modelu skrzyni biegów. W 500-godzinnym cyklu przeglądów awaria w środku sezonu zmienia się w naprawę tego samego dnia, co zwykle stanowi różnicę między utrzymaniem okna żniwnego a jego utratą.

Pytania kupującego

Często zadawane pytania dotyczące skrzyń biegów dla rolnictwa

Jakie informacje muszę przesłać, aby otrzymać wycenę skrzyni biegów?

Wyślij typ narzędzia, prędkość WOM ciągnika, wymaganą prędkość wyjściową lub przełożenie, maksymalny moment roboczy, wymiary wału wejściowego i wyjściowego, rozstaw otworów montażowych i kierunek montażu. Rysunek, przykładowe zdjęcie lub numer części znacznie przyspieszają potwierdzenie.

Czy możesz zbudować skrzynię biegów, która zastąpi konkretną markę?

Tak. Regularnie produkujemy zamienne skrzynie biegów dopasowane do ustalonych modeli, w tym przekładnie mieszalników pasz kompatybilne z Comer i podobnymi seriami. Wyślij oryginalny numer części lub zwymiarowany rysunek, a my potwierdzimy dopasowanie przed rozpoczęciem produkcji.

Jaki jest przykładowy czas realizacji niestandardowej skrzyni biegów?

Niestandardowe próbki są zazwyczaj dostarczane w ciągu około 15 dni, w zależności od złożoności obudowy i wymagań dotyczących cięcia przekładni. Termin produkcji seryjnej potwierdzany jest wraz z wyceną.

Jak radzicie sobie z wymaganiami dotyczącymi smarowania i konserwacji?

Każda skrzynia biegów jest wyposażona w okienko poziomu oleju i odpowietrznik. Zalecamy sprawdzanie stanu uszczelki olejowej co 500 godzin pracy oraz sprawdzanie powierzchni zazębienia przekładni pod kątem zużycia. Szczegółowe instrukcje konserwacji dostarczane są z każdym urządzeniem.

Czy oprócz skrzyni biegów dostarczacie inne elementy układu napędowego?

Tak. Raydafon jest również producentemWały WOM, przekładnie planetarne, przekładnie ślimakowe, przekładnie precyzyjne icylindry hydrauliczne, dzięki czemu kompletny układ napędowy osprzętu można pozyskać od jednego dostawcy.

Czy możecie zapewnić produkcję seryjną i umowy długoterminowe?

Tak. Obsługujemy zakupy pojedynczych jednostek, a także dostosowywanie dużych ilości produktów i długoterminowe umowy na dostawy. Skontaktuj się z nami, podając roczne wolumeny i wymagane specyfikacje, aby omówić warunki.

Uzyskaj wycenę przekładni rolniczej

Prześlij nam typ narzędzia, prędkość WOM, przełożenie, wymagany moment obrotowy i szczegóły montażu. Raydafon potwierdzi specyfikację, zarekomenduje odpowiednią serię i prześle ofertę z terminem realizacji. Instrukcje doboru i tabele parametrów technicznych dostępne są na żądanie.

View as

Skierowanie na przekładnia przekładni EP190-R3 dla nawozu dla nadawcy nawozu

Skierowanie na przekładnia przekładni EP190-R3 dla nawozu dla nadawcy nawozu

Jako chiński producent i dostawca stworzyliśmy tę skrzynię biegów we własnej fabryce. Jest on specjalnie dostosowany do modelu EP190-R3. Współczynnik prędkości 5,8: 1 jest w sam raz. Zagębione żeliwne pudełko nie boi się 300 kg nawozu. Skrzynia przekładniowa przekładni przekładni EP190-R3 dla nawozu jest „młotkowana” przez hartowanie o wysokiej częstotliwości, a powierzchnia zęba jest wystarczająco trudna, aby wytrzymać test zużycia HRC55. Tarcie cząstek i nierówności w polu podczas rozprzestrzeniania się nawozu nie wpłynie na wydajność naszych produktów. Cena jest przystępna bezpośrednio z fabryki!
Ziwkowa skrzynia biegów EP35 dla nawozu nadawcy nawozów

Ziwkowa skrzynia biegów EP35 dla nawozu nadawcy nawozów

Jako profesjonalny producent i dostawca w Chinach, własna fabryka Raydafona stworzyła pomysłowo przekładni przekładni przekładni nawozowej EP35 dla nadawcy nawozów, który jest dostosowany do rozpowszechniania nawozów! Produkt nadaje się do modeli rozprzestrzeniania się nawozów głównego nurtu, a współczynnik prędkości jest dokładnie dopasowany do serii EP35. Pudełko jest wykonane z wysokiej wytrzymałości odlewanej aluminium aluminium, który jest lekki, ale ma silną odporność na uderzenie i może wytrzymać 8 godzin ciągłej pracy o wysokiej intensywności. Przekładnie są azotowe, z twardością powierzchniową HV700 i 50% wzrostem odporności na zużycie. Od badań i rozwoju i produkcji po inspekcję i wysyłkę jakości, kontrolujemy cały proces i zapewniamy wydajne i trwałe rozwiązania transmisji nawozów w bardzo konkurencyjnej cenie!
Przekładnia mieszalnika pasz do mieszalnika TMR EP-RMG

Przekładnia mieszalnika pasz do mieszalnika TMR EP-RMG

Jako potężny producent i dostawca w Chinach, przekładnia mieszalnika pasz firmy Raydafon do mieszalnika TMR EP RMG produkowana we własnej fabryce została specjalnie zaprojektowana do precyzyjnego karmienia! Produkt nadaje się do mieszalników TMR serii EP RMG, o przełożeniach prędkości od 3:1 do 12:1. Korpus skrzyni wykonany jest z pogrubionego żeliwa i wytrzymuje 10-tonowe obciążenie mieszające paszę. Koła zębate są nawęglane i hartowane, a twardość powierzchni zębów osiąga HRC58, a odporność na zużycie poprawia się o 40%. Jest wyposażony w importowane łożyska wewnętrzne, które zapewniają 24-godzinną ciągłą pracę bez zacinania się. Od badań i rozwoju po montaż, ściśle kontrolujemy jakość w całym procesie i zapewniamy wydajne i stabilne rozwiązania w zakresie transmisji dla rancz w bardzo konkurencyjnej cenie!
Wymienna przekładnia mieszalnika pasz firmy Comer

Wymienna przekładnia mieszalnika pasz firmy Comer

Wyprodukowany przez firmę Raydafon zamiennik przekładni mieszalnika pasz C3A stosowanej w wozach mieszających i podajnikach TMR. Parametry znamionowe dla prędkości wejściowej 540 obr./min i mocy wejściowej do 92 kW, z wielowypustowymi złączami wejściowymi i wyjściowymi 1-3/4 cala Z20 w standardowym schemacie montażowym C3A. Obudowa jest żeliwna; koła zębate są nawęglane i hartowane do HRC55 lub wyższej w celu zapewnienia odporności na zużycie i uderzenia, a importowane łożyska o dużej prędkości przenoszą obciążenie mieszające w ciągłej codziennej pracy. Dla tego wzoru dostępne są współczynniki 1:1 i 1,8:1. Kompatybilny z wozami paszowymi firm Aksa, DAF Agro, Falke Maschinenbau, Euromilk i Metal-Fach. Comer i C3A są znakami towarowymi firmy Comer Industries; Raydafon jest niezależnym producentem i nie jest z nim powiązany. Wyślij swoje proporcje i zdjęcie starej tabliczki znamionowej, aby uzyskać potwierdzenie montażu i wycenę w ciągu 24 godzin.
Jako niezawodny producent i dostawca w Chinach nasze produkty przeszły certyfikat CE. Jeśli chcesz kupić wysokiej jakości produkty, skontaktuj się z nami.
