Planetarna skrzynia biegów

Raydafon, Wysokiej jakości rozrywka w Chinach Bezpośrednia podaż Reduktorów, jako niezawodny producent i dostawca, zapewniamy planetyczne reduktory stabilnej wydajności, kompaktową strukturę i rozsądną cenę, odpowiednią dla urządzeń automatycznych, systemu transmisji o wysokim obciążeniu i precyzyjnym polu kontroli, aby zaspokoić potrzeby w zakresie zamówień krajowych i zagranicznych w zakresie zamówień na wysoki moment.

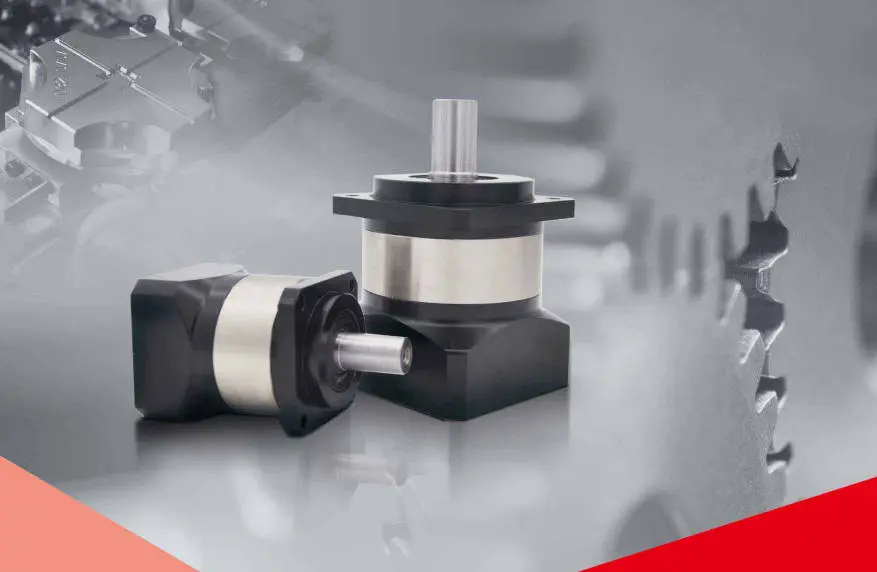

Raydafon Planetary Reducer przyjmuje strukturę stali stopowej o wysokiej wytrzymałości, koło zębate jest gaźne, hartowane i precyzyjne, twardość powierzchni zęba osiąga HRC60 ± 2, odporność na zmęczenie jest silna, a pojemność obciążenia jest znacznie wyższa niż tradycyjny mechanizm redukcji przekładni. Przyjmowana jest wewnętrzna trójkole symetryczna konstrukcja siatki, wydajność transmisji może osiągnąć ponad 95%, operacja jest stabilna, hałas jest niski, a wyjście momentu obrotowego jest jednolite. Jest szczególnie odpowiedni dla systemów serwo, cylindrów elektrycznych, robotów przemysłowych, mobilnych podwozi, linii przesyłowych i urządzeń do podnoszenia itp., Które mają wysokie wymagania dotyczące precyzji i reakcji zasilania.

RaydafonPlanetarna skrzynia biegówZapewnia jednoetapowe, dwustopniowe i trzyetapowe kombinacje strukturalne, ze współczynnikami prędkości obejmującymi 3: 1 ~ 200: 1, i może w razie potrzeby zwiększyć wybór momentu obrotowego i redukcji; Formularze wyjściowe obejmują wałek klucza, wał splajny, typ kołnierza i niestandardowy niestandardowy interfejs, aby spełnić wymagania instalacyjne różnych urządzeń. Wszystkie produkty firmy zdały test równoważenia dynamicznego i test koncentryczności, aby zapewnić szybką operację bez wstrząsania i ciepła, znacznie poprawiając ogólną stabilność sprzętu.

Reduktory planetowe wytwarzane przez Raydafona były szeroko stosowane w automatycznych liniach montażowych, maszynach pakowania, sprzęcie CNC, sprzęcie do przenoszenia, podwozie inżynierii, systemach kontroli energii wiatrowej i innych dziedzinach. Mają doskonałą wydajność w zakresie trwałości, zdolności adaptacyjnej i konkurencyjności cenowej i są dobrze otrzymywani przez klientów krajowych i zagranicznych. Niezależnie od tego, czy jesteś integratorem, kompletnym producentem maszyn, czy dostawcą usług konserwacyjnych, możemy zapewnić opłacalne rozwiązania transmisji i stabilne obsługę dostaw.

Jak działa planetarna skrzynia biegów

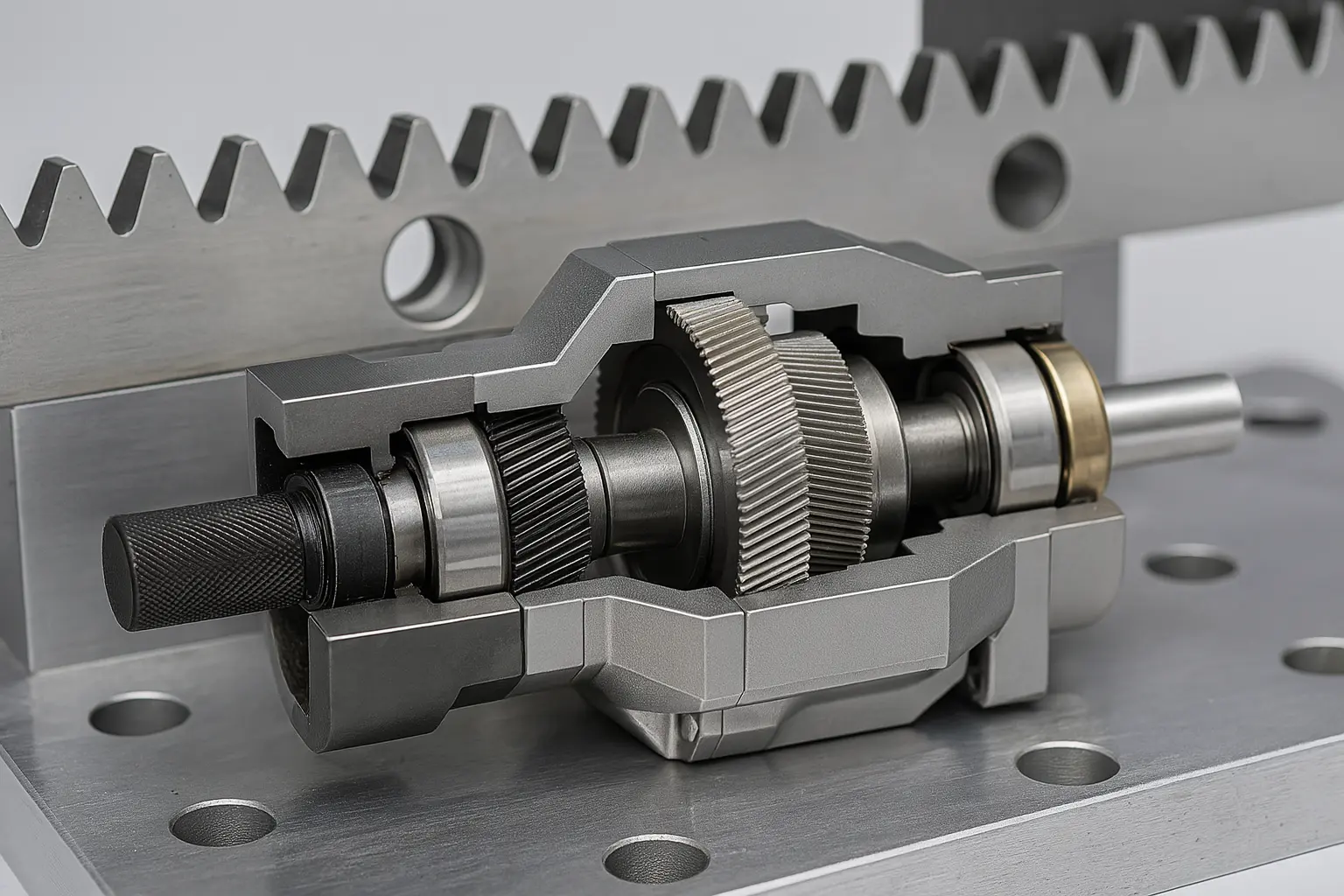

Podstawowa struktura redukującego planetarnego składa się z trzech kluczowych części: środkowego sprzętu przeciwsłonecznego (zębnika na końcu wejściowym), zestawu przekładni planetarnego obracającego się wokół niego, a wewnętrzny pierścień przekładni owinięty wokół zewnętrznej części. Moc jest przesyłana z silnika, najpierw napędzając sprzęt słoneczny do obrócenia, a następnie przekładnia słoneczna napędza wiele biegów planetarnych do obracania. Te zębatki planetarne obracają się podczas obracania się wzdłuż biegu słonecznego, a ostatecznie przesyłają moc do wału wyjściowego przez utrwalony na nich nośnik planetarnego.

Ta metoda „wielokrotnego siatki” pozwala udostępnić siłę między wieloma biegami, która ma nie tylko gładkie wyjście i niski szum, ale także ma silniejszą pojemność obciążenia niż zwykłe struktury biegów. Raydafon Reduktorów Planetarnych może wyświetlać wyższy moment obrotowy w tych samych warunkach objętościowych, z kompaktową strukturą, odpowiednią do sprzętu o ograniczonej przestrzeni instalacyjnej, ale wymagania dotyczące wydajności wysokiej transmisji, takie jak systemy serwomenalne, zautomatyzowane ramiona robotyczne, moduły napędu Crawler, maszyny opakowaniowe itp.

Współczynnik transmisji reduktora planetarnego zależy od współczynnika przekładni i liczby etapów. Zasadniczo pojedynczy etap może osiągnąć 310: 1, dwustopniowy można rozszerzyć do 20100: 1, a nawet trzyetapową kombinację można wykonać w warunkach pracy, które wymagają większego współczynnika redukcji. Raydafon zapewnia standardową strukturę współczynnika prędkości i obsługuje dostosowaną kombinację kaskad, ustalając prędkość wyjściową i zakres momentu obrotowego zgodnie z potrzebami klientów.

Ponieważ wewnętrzne koło planetarne nieustannie zmienia pozycję siły podczas obrotu, bieg zużywa się równomiernie, a cała maszyna ma dłuższą żywotność. Ponadto używamy stwardniałych zębów stalowych, precyzyjnych łożyska i niskich standardów montażu luzu, co sprawia, że reduktor nie tylko stabilny jest stabilny, ale także wysoki w dokładności pozycjonowania, odpowiedni do powtarzanego start i zatrzymania, do przodu i do tyłu oraz niskiego obciążenia bezwładności.

Podstawowymi zaletami reduktorów planetarnych są wysoka wydajność, wysoka gęstość momentu obrotowego, niewielki rozmiar i dobra kontrola koncentryczności. Raydafon ma dojrzałe roztwory w projektowaniu zestawów, system smarowania, dopasowanie kołnierza wyjściowego itp., Które mogą obejmować rzeczywiste potrzeby różnych systemów przemysłowych. Jeśli oceniasz optymalizację systemu transmisji, możemy szybko dopasować odpowiednią kombinację modelu i struktury zgodnie z dostarczanymi parametrami silnika i wymagań obciążenia. Witamy, aby skonsultować się z wyborem.

Jak obliczyć stosunek przekładni planetarnej skrzyni biegów

Podczas korzystania lub wybierania reduktora planetarnego obliczenie współczynnika transmisji (współczynnik redukcji) jest krokiem podstawowym i krytycznym. Współczynnik transmisji określa prędkość i moment obrotowy wału wyjściowego oraz ma bezpośredni wpływ na wydajność roboczą i dopasowanie obciążenia sprzętu. Podczas projektowania planetarnego systemu redukcji Raydafon będzie zgodny z odpowiednią strukturą współczynnika prędkości według rzeczywistych potrzeb w celu zapewnienia stabilnego i wydajnego wykorzystania.

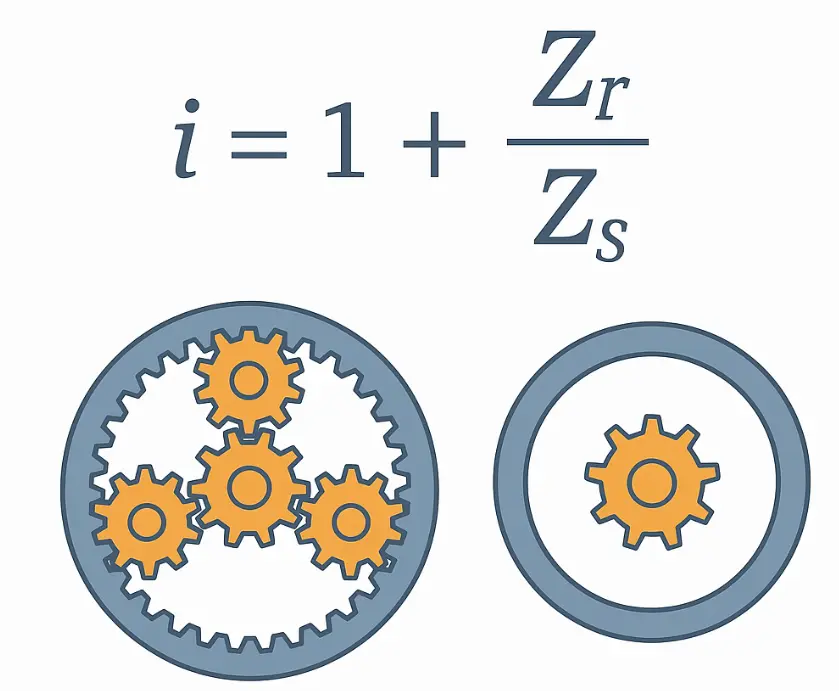

Wzór obliczania współczynnika transmisji reduktora planetarnego nie jest w rzeczywistości skomplikowana. Najczęstszą konstrukcją jest to, że sprzęt słoneczny jest aktywny, pierścień wewnętrzny jest ustalony, a przewoźnik planety jest wysyłany. Zgodnie z tą strukturą formułą obliczania współczynnika transmisji jest:

Współczynnik transmisji I = 1 + (ZR / ZS)

Gdzie:

ZR to liczba zębów na wewnętrznym pierścieniu

ZS to liczba zębów na sprzęcie słonecznym

Dla prostego przykładu: jeśli liczba zębów na biegu słonecznym wynosi 20, a liczba zębów na pierścieniu wewnętrznym wynosi 60, wówczas współczynnik transmisji wynosi:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

Oznacza to, że silnik obraca się 4 razy, wał wyjściowy obraca się 1 czas, a współczynnik redukcji wynosi 4: 1.

W planetarnych redukcjach zaprojektowanych przez Raydafona powszechnie stosowany stosunek transmisji obejmuje zakres od 3: 1 do 100: 1, który osiąga się poprzez kombinację jednoetapowych, dwustopniowych lub trójstopniowych struktur.

Struktura jednoetapowa zwykle współczynnik prędkości wynosi 3 ~ 10

Dwustopniowy współczynnik prędkości struktury wynosi 15 ~ 100

Trzyetapowa struktura odpowiednia do ciężkiego obciążenia o niskiej prędkości, która wymaga większego stosunku redukcji

Oprócz obliczania współczynnika prędkości należy również zauważyć, że grupy planetarne o różnych poziomach nakładają wewnętrzne tarcie, które będzie miało niewielki wpływ na wydajność. Dlatego, zgodnie z założeniem, że współczynnik prędkości pozwala, spróbuj wybrać bardziej wydajną kombinację niskiego poziomu.

Raydafon może zalecić rozsądny wskaźnik transmisji i poziom strukturalny na podstawie prędkości silnika, wymagań prędkości wyjściowej, momentu obciążenia i innych danych dostarczonych przez klienta, oraz zapewnić rysunki parametrów i sugestie dotyczące wyboru, aby uniknąć błędów na wczesnym etapie wyboru i zapewnić niezawodne działanie sprzętu. Jeśli nie masz pewności co do obliczenia współczynnika transmisji, możesz również skontaktować się z nami bezpośrednio, a my pomożemy w obliczeniu i dopasowaniu odpowiedniego modelu.
