Przekładnia pierścienia

RaydafonSeria pierścieniowa obejmuje wewnętrzne pierścienie przekładni, segmentowane pierścienie, duże modułowe pierścienie zębate i inne typy, które są szeroko stosowane w łożyskach złożonych, systemach odchylenia energii wiatrowej, gramofonie inżynierii, urządzeniach do przekładni ciężkich i innych polach. Raydafon, jako profesjonalny producent i fabryka w Chinach, jest twoim pierwszym wyborem!

Używamy stali stopowej o wysokiej wytrzymałości jako podstawowego materiału, w połączeniu z hobbingiem przekładni CNC, szlifowaniem biegów i innymi procesami przetwarzania, aby zapewnić, że wykończenie powierzchni zęba i dokładność siatki spełniają standardy branżowe. W przypadku dużej wielkości sprzętu pierścieniowego jesteśmy wyposażeni w dedykowaną linię obróbki cieplnej, która może osiągnąć obróbkę gaźniczą lub indukcyjną, aby poprawić wytrzymałość zmęczeniową i odporność na zużycie. Wszystkie produkty są w pełni wytwarzane w naszych własnych fabrykach, a kluczowe parametry, takie jak błąd skoku i bieganie promieniowe, są wykrywane przez trzy koordynacje, instrumenty pomiarowe profilu przekładni i inne urządzenia, aby zapewnić płynny montaż i brak nieprawidłowego szumu podczas pracy.

Obecnie RaydafonaPrzekładnia pierścieniaProdukty były szeroko stosowane w dźwigach wieżowych, maszynach do osłony, zautomatyzowanych stacjach roboczych i innych sprzętach oraz eksportowane do Niemiec, Brazylii, Indii i innych krajów. Dzięki stabilnej jakości i terminowej dostawie zdobyliśmy długoterminową współpracę z wieloma producentami sprzętu w kraju i za granicą. Niezależnie od tego, czy potrzebujesz małej partii próbek do instalacji próbnej, czy zakupu masowego, Raydafon może zapewnić solidne wsparcie dla twojego projektu dzięki profesjonalnym usługom i doskonałym produktom. Skontaktuj się z nami w sprawie próbek lub cytatów, a nasz zespół techniczny zapewni szybką reakcję i sugestie dotyczące wyboru w oparciu o Twoje wymagania rysunkowe.

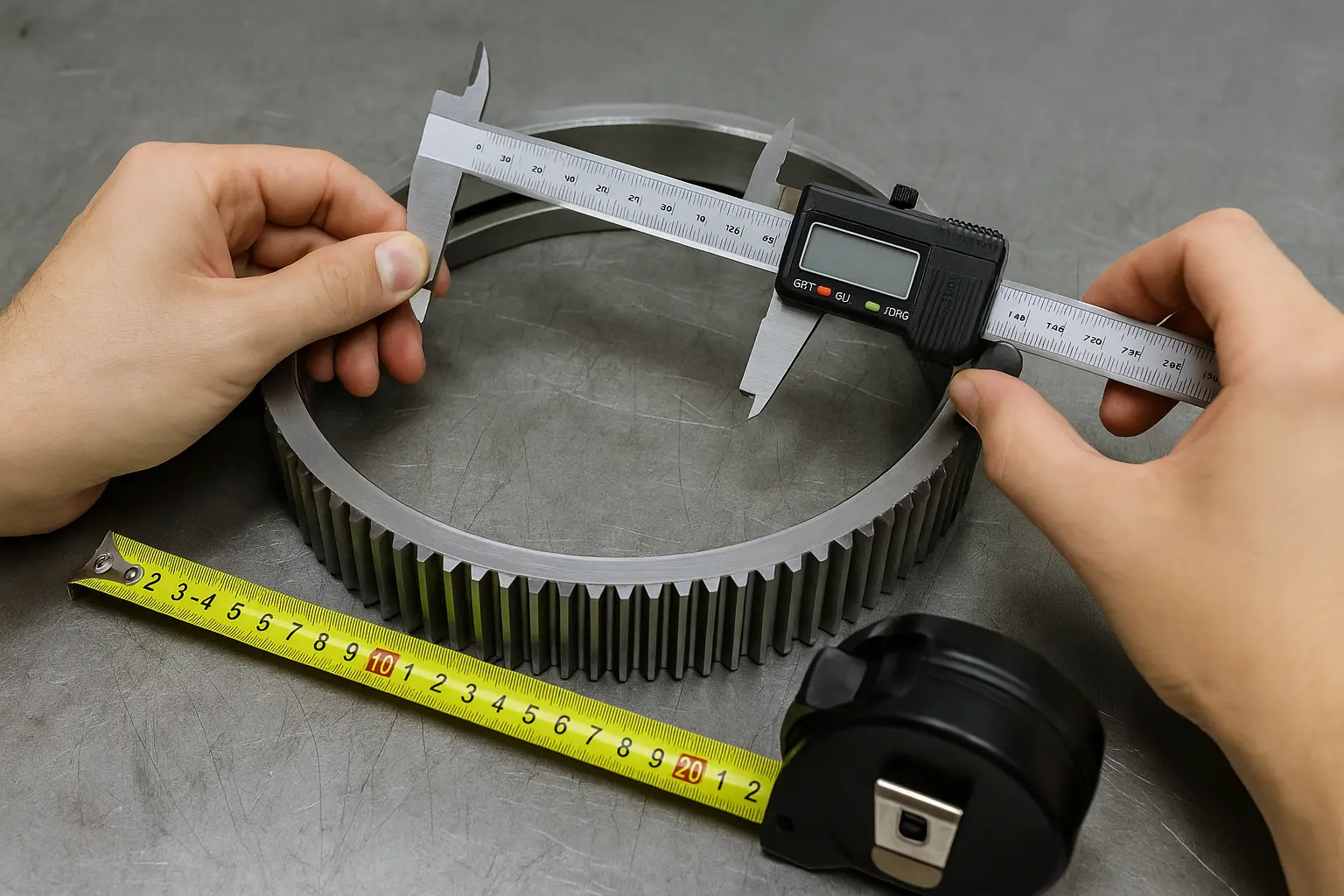

Jak mierzyć rozmiar sprzętu pierścieniowego

Wielu klientów często nie wie, od czego zacząć mierzyć podczas wymiany lub dostosowywania sprzętu pierścieniowego (pierścień zębate). W rzeczywistości praca ta nie jest skomplikowana. Tak długo, jak opanujesz kilka parametrów wielkości, możesz ustalić, czy odpowiada on potrzebom sprzętu.

Najpierw spójrz na zewnętrzną średnicę.

Użyj zacisku, aby zmierzyć odległość od najbardziej zewnętrznej krawędzi pierścienia przekładni do najbardziej zewnętrznej krawędzi, która jest tak zwaną „zewnętrzną średnicą”. Ta wartość określa przestrzeń zajmowaną przez pierścień przekładni w ogólnej strukturze. Nie może być zbyt duży ani zbyt mały i musi pasować do pozycji oryginalnego sprzętu.

Drugi to wewnętrzna średnica.

Jest to średnica okrągłego otworu na środku pierścienia przekładni. Niektórzy klienci nazywają to „dziurą wału”. Ten rozmiar musi być całkowicie spójny z wałem lub kołnierz w pozycji instalacji na sprzęcie, w przeciwnym razie nie będzie pasował lub będzie luźny.

Następnie jest liczba zębów.

Po prostu policz zęby jeden po drugim, nie jest to skomplikowane. Ta wartość wpłynie na proporcjonalną zależność transmisji przekładni. Jeśli nie odpowiada pasującemu sprzętowi słonecznemu i sprzęcie planetarnym, sprzęt nie będzie działał normalnie.

Moduł jest również krytyczny.

Moduł to rozmiar każdego zęba, który jest związany z odległością między zębami. Można to obliczyć za pomocą wzoru: moduł = średnica zewnętrzna ÷ (liczba zębów + 2). Jeśli nie jesteś pewien, możesz powiedzieć nam liczbę zębów i średnicę zewnętrzną, a my pomożemy Ci obliczyć.

Istnieją również szerokość zęba i kąt zębów.

Niektóre urządzenia są wrażliwe na hałas i obciążenie, dlatego należy wziąć pod uwagę szerokość zęba (grubość zębów) i kąt ciśnienia (nachylenie zębów, ogólnie 20 stopni). Wpływają one na gładkość siatki i są również związane z życiem.

JeśliPrzekładnia pierścieniaMa otwory śrubowe, pamiętaj o mierzeniu odstępów od otworu i specyfikacji gwintu.

Niektóre koła zębate mają otwory do mocowania. Zmierz rozmiar, liczbę i okrąg układu (PCD) otworów i wyślij je do nas, abyśmy mogli szybko potwierdzić, czy jest to uniwersalne, czy też należy zmodyfikować pleśń.

Dlaczego warto wybrać sprzęt pierścieniowy Raydafon

Wybór sprzętu pierścieniowego Raydafona jest zasadniczo wyborem niezawodnego, precyzyjnego rozwiązania transmisji, które może wytrzymać długoterminowe testy obciążenia. Raydafon specjalizuje się w produkcji różnych precyzyjnych biegów. Dzięki dojrzałemu systemowi produkcyjnym i ekstremalnej kontroli detali, nasze produkty pierścieniowe mają nie tylko stabilną jakość, ale także mają dobrą wszechstronność i kompatybilność. Są one szeroko stosowane w podstawowych strukturach transmisji, takich jak zwiększenie prędkości energii wiatrowej, reduktory planet i systemy napędowe maszyn inżynieryjnych.

Nasz sprzęt pierścieniowy jest wykonany ze stali stali gaźnikowej, stali odlewanej o wysokiej wytrzymałości lub niestandardowych materiałów ze stali nierdzewnej oraz jest precyzyjnym wykutym i obróbką ciepła zgodnie z scenariuszem użytkowania. Twardość powierzchni zęba może sięgnąć do HRC60. Jeśli chodzi o technologię, używamy wielu linków do przetwarzania precyzyjnego, takich jak CNC Hobbing, profil zęba i pobieranie wewnętrznej średnicy pierścienia, i używamy środka pomiaru przekładni, aby w pełni sprawdzić kluczowe wymiary, takie jak błąd kierunku zęba i bieganie promieniowe, aby upewnić się, że każdy produkt może osiągnąć wysokie dopasowanie i bez zakłócenia operacji z przekładem planetarnym.

Raydafon doskonale zdaje sobie sprawę, że różne branże mają różne wymagania dotyczące produktów pierścieniowych, dlatego zapewniamy różnorodne specyfikacje i niestandardowe usługi dostosowywania. Od dużych modułów ciężkich koło pierścieniowej po małe moduł bardzo precyzyjnie pierścieniowe, możemy produkować na żądanie i dostarczać próbki już 10 dni roboczych po potwierdzeniu rysunku. Jednocześnie nasz bieg pierścieniowy obsługuje również wewnętrzne i zewnętrzne konstrukcje przekładni, które mogą spełniać wymagania strukturalne różnych warunków pracy, takich jak mechanizmy odchylenia energii wiatrowej, automatyczne skrzynki transmisji i mechaniczne urządzenia do obrotu.

Raydafon nie tylko wytwarza sprzęt pierścieniowy, ale ma również kompletną precyzyjną linię produktów, w tym sprzęt z tworzywa sztucznego, sprzęt stożkowy, sprzęt śrubowy itp. Niezależnie od tego, czy to klient dąży do cichego i lekkiego sprzętu biurowego, czy klient przemysłowy, który wymaga ciężkiej i odpornej na zużycie, możemy zapewnić rozwiązanie jednego stopu. Wybór Raydafon oznacza wybór producenta technicznego, który naprawdę rozumie biegi, kontroluje koszty i nie narusza jakości. Jeśli masz pytania techniczne dotyczące zastosowania biegów pierścieniowych lub szukasz bardzo precyzyjnych biegów pierścieniowych, które są odpowiednie dla określonego urządzenia, skontaktuj się z naszym zespołem technicznym. Raydafon zapewni stabilną i niezawodną „pętlę zamkniętą mocy” dla systemu transmisji.
