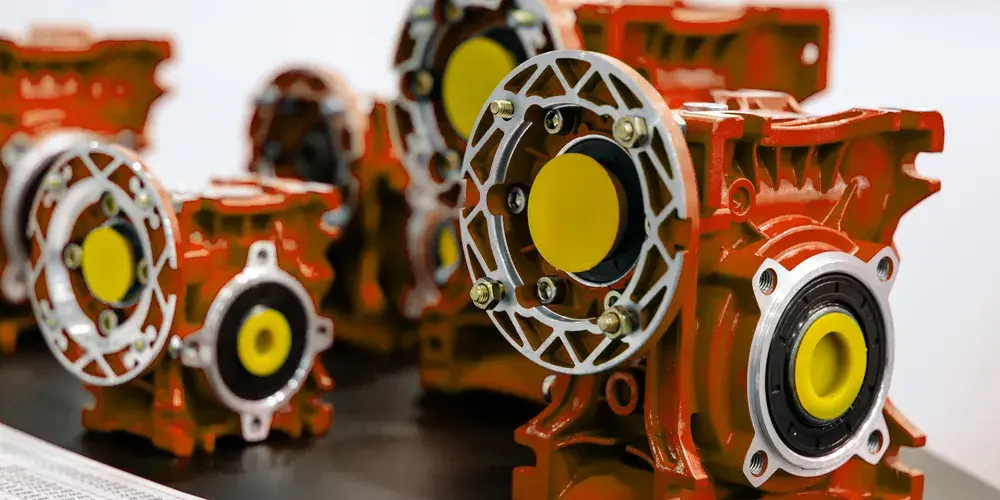

Skrzynia biegów robak

Raydafon, Wysokiej jakości fabryka redukcji robaków Chin, dokładnie odpowiada potrzebom różnych urządzeń i jest pierwszym wyborem do znalezienia niezawodnego producenta i dostawcy. Zapewniamy stabilną jakość i rozsądne wsparcie cenowe i jesteśmy szeroko stosowane w opakowaniach żywności, maszynach do przenoszenia, maszynach do obróbki drewna, sprzęcie rolniczym i innych scenariuszach.

Raydafon koncentruje się na optymalizacji strukturalnej i poprawie wydajności reduktorów sprzętu robaków. Produkty wykorzystują jednoczęściową obudowę aluminium o wysokiej wytrzymałości lub żeliwa, która jest silna i odporna na korozję i odpowiednia do złożonych warunków pracy o wysokiej wilgotności, wysokiej wibracji lub częstych wibracjach. Wewnętrzne koło robakowe wykonane jest z wysokowydajnego stopu miedzi, w połączeniu z wysokiej jakości robakiem ze stopu stopowego, a po precyzyjnym szlifowaniu i obróbce cieplnej jest gładkie, hałas jest niski, wydajność transmisji jest wysoka, a operacja niskiej temperatury jest utrzymywana w warunkach ciągłej pracy, rozszerzając żywotność obsługi całej maszyny.

Aby poprawić niezawodność produktu, każda skrzynia biegów Raydafon przechodzi test biegania bez obciążenia, test uszczelnienia oleju i test kontaktu powierzchni zęba przed opuszczeniem fabryki, aby zapewnić brak wycieku oleju, brak hałasu i brak błędu montażu. Część smarowania wykorzystuje wysokowydajny syntetyczny tłuszcz lub olej przekładniowy, aby dostosować się do środowiska roboczego od -20 ℃ do +80 ℃. Niektóre modele mogą być wyposażone w zawór oddechowy, aby przedłużyć żywotność uszczelnienia i zmniejszyć częstotliwość konserwacji.

Nasza skrzynia biegów WORM obsługuje nie tylko różnych producentów maszyn domowych i sprzętu, ale także jest szeroko eksportowana do Europy, Ameryki, Azji Południowo -Wschodniej, Bliskiego Wschodu i innych miejsc, zapewniając stabilne rozwiązania transmisji dla globalnych klientów. Raydafon zawsze przestrzega zasady „bardziej niezawodnej transmisji i bardziej wydajnej obsługi” i stale poprawia standardy produktów i szybkość reakcji usług.

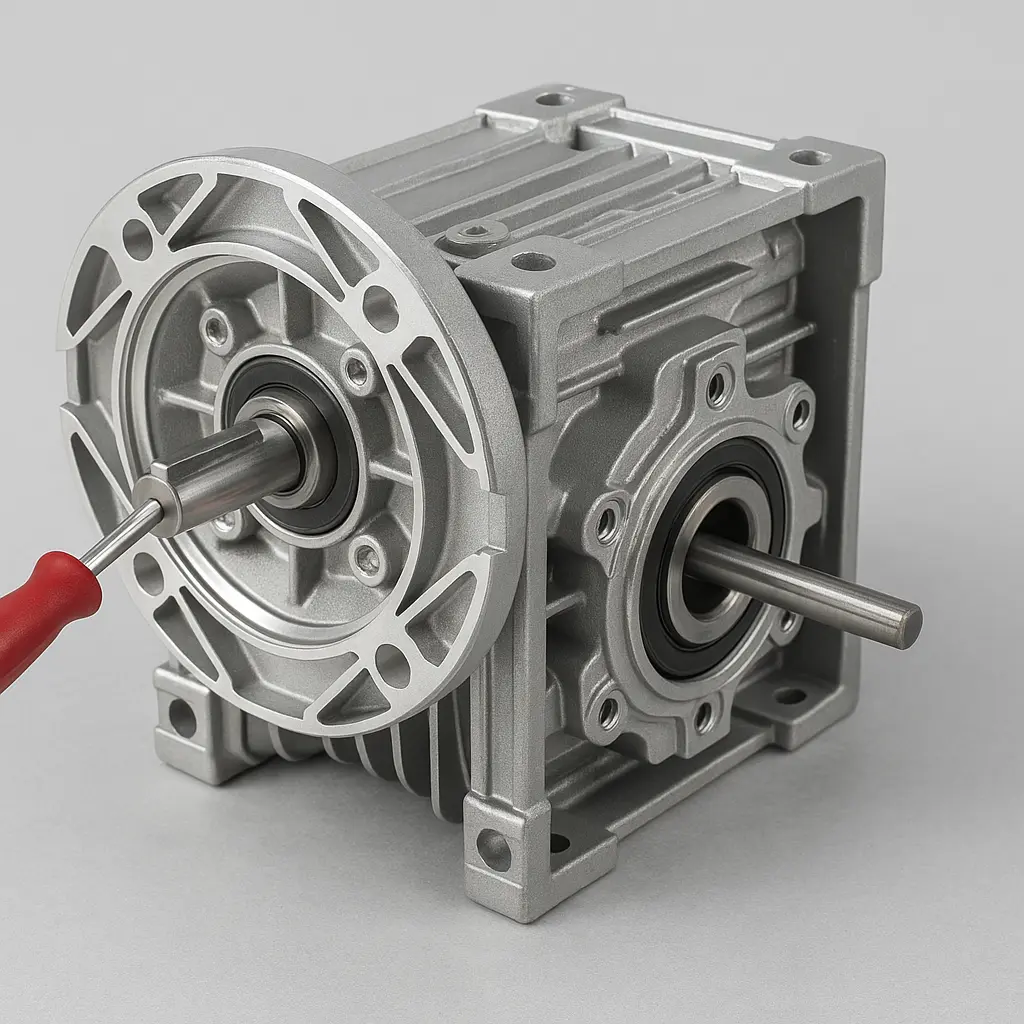

Jak wyregulować luz w skrzyni biegów

W systemie transmisji reduktora koła zębatego rozmiar luzu jest bezpośrednio związany ze stabilnością operacyjną, wydajnością transmisji i żywotnością obsługi sprzętu. Tak zwany luz odnosi się do małej szczeliny, która musi być zarezerwowana między dwiema powierzchniami zębów, aby uniknąć zakłóceń i zapewnić gładkie siatki, gdy robak i koło robaka są siatkowe. Skrzynia biegów wytwarzana przez Raydafona jest precyzyjnie dostosowana przed opuszczeniem fabryki, ale zmiany w luzie są nieuniknione podczas długoterminowego użytkowania lub ponownej instalacji, więc bardzo konieczne jest opanowanie prawidłowej metody regulacji.

Przed dostosowaniem luzu najpierw upewnij się, że reduktor jest w stanie zwolnienia, a obciążenie zostało całkowicie rozładowane, aby uniknąć ryzyka rotacji. Oczyść powierzchnię reduktora przed demontażem, aby upewnić się, że proces regulacji przebiega płynnie. Dla NMSprzęt robakowy serii RVReduktory powszechnie stosowane przez Raydafona, jego konstrukcja konstrukcyjna uwzględnia wygodę dostosowania na miejscu. Większość modeli ma mimośrodowy wałek wejściowy lub mechanizm wstępnego obciążenia kołnierza, który może osiągnąć drobną regulację luzu poprzez proste działanie.

W procesie specyficznego działania zwykle konieczne jest poluzowanie śrub mocujących wałek robaka na końcu wejściowym i zmiana głębokości siatki robaka i koła robaka poprzez regulację położenia mimośrodowego rękawa lub siedzenia łożyska. Odległość osiową między nimi można również dostroić, zmieniając grubość uszczelki po stronie wału wejściowego lub po stronie koła robaka. Ten typ struktury może zwykle stabilizować luz po boku między 0,08 a 0,15 mm poprzez precyzyjną kontrolę, zapewniając zarówno dobrą wydajność siatki, jak i nie jest zbyt ciasna, aby spowodować zagłuszanie lub zwiększone zużycie.

Po zakończeniu regulacji należy przeprowadzić całkowity przebieg bez obciążenia, aby potwierdzić, że nie ma nieprawidłowego szumu, wibracji lub wzrostu temperatury, a następnie należy przeprowadzić test pełnego obciążenia. Szczególnie ważne jest, aby zauważyć, że klirensu bocznego nie można dostosować zbyt mocno, w przeciwnym razie spowoduje to dużą odporność na bieg, silne ogrzewanie powierzchni zęba, a nawet wczesne uszkodzenie. Jeśli zużycie boczne biegu jest poważne lub łożysko jest luźne, pudełko jest zdeformowane itp. Podczas procesu regulacji należy go zatrzymać, a części należy wymienić lub należy skontaktować się z wsparciem technicznym producenta.

Wszystkie skrzynie biegów Raydafon Worm przechodzą wykrywanie kontaktu powierzchni zęba i testy operacyjne bez obciążenia przed opuszczeniem fabryki, aby upewnić się, że prześwit pary przekładni jest w najlepszym stanie. Zapewniamy również użytkownikom szczegółowe instrukcje dotyczące przewodników dotyczących użytkowania i konserwacji. Jeśli użytkownicy napotykają trudności z dostosowaniem na stronie, możemy zapewnić zdalną pomoc techniczną, w tym wytyczne lub usługi analizy rysunku strukturalnego. Dzięki rozsądnej strukturze i wysokim standardom montażu produkty Raydafona wykazały dobrą stabilność transmisji w wielu urządzeniach automatycznych, maszynach do przekazywania i maszynach opakowaniowych oraz mogą utrzymać dokładną reakcję nawet w warunkach startowych złożonych lub o wysokiej częstotliwości. Prawidłowe dostosowanie prześwitu bocznego jest ważnym warunkiem zapewnienia długoterminowej stabilnej pracy sprzętu. Jeśli masz bardziej techniczne pytania dotyczące struktury produktu lub instalacji na miejscu, skontaktuj się z zespołem technicznym Raydafon, a my zapewnimy terminowe i profesjonalne wsparcie.

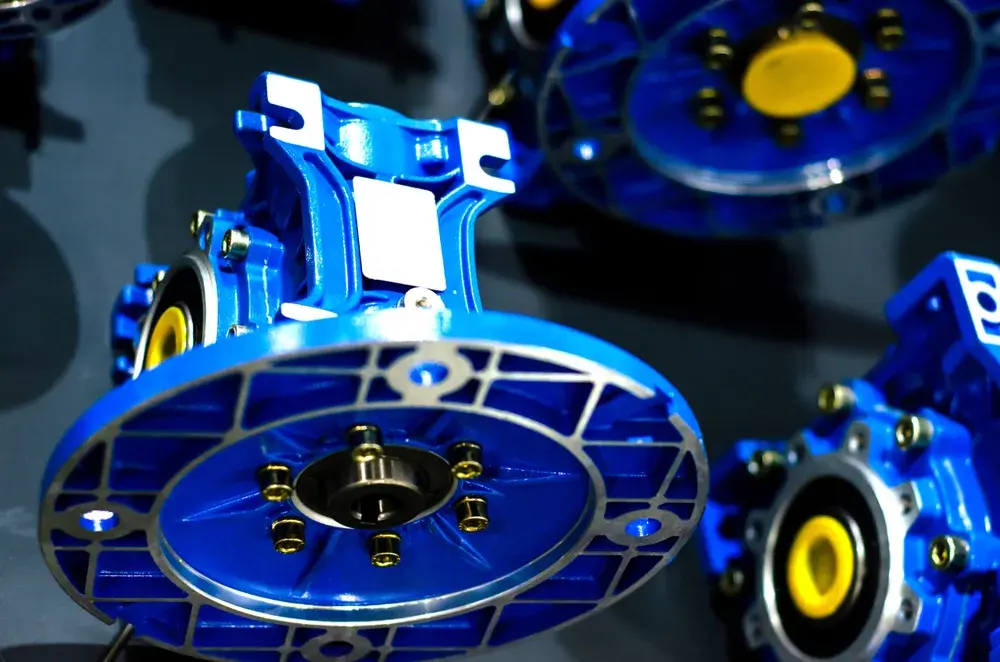

Jak obliczyć stosunek skrzyni biegów robak

Podczas wybierania lub projektowaniaskrzynia biegów robak, Obliczenie współczynnika transmisji (tj. Współczynnik redukcji) jest jednym z kluczowych parametrów. Jako profesjonalny producent reduktoru sprzętu robakowego Raydafon zaleca dokładne opanowanie tego parametru przed wybraniem modelu, aby upewnić się, że prędkość wyjściowa i moment obrotowy spełnia rzeczywiste potrzeby.

Metoda obliczania współczynnika transmisji dla reduktora koła zębatego jest bardzo bezpośrednia, a jego podstawowa formuła to:

Współczynnik transmisji = liczba zębów koła robaka ÷ Liczba głowic robaków

Wśród nich liczba zębów koła robaka jest ogólnie zaznaczona na płycie znamionowej produktu lub rysunku technicznym, a wspólne wartości to 30, 40, 50, 60 itd.; Liczba głowic robaków wynosi zwykle 1 lub 2, co wskazuje, ile zębów obraca się koło robaka na obrót robaka.

Na przykład, jeśli koło robaka ma 40 zębów, a robak jest jedno głodni (1 głowa), współczynnik transmisji wynosi:

40 ÷ 1 = 40, to znaczy prędkość wyjściowa wynosi 1/40 prędkości wejściowej.

Jeśli robak jest podwójnie zakończony (2 głowy), a następnie przy tej samej liczbie zębów zębatych robaków, współczynnik skrzyni biegów wynosi:

40 ÷ 2 = 20, efekt zwalniania jest zmniejszony o połowę, ale prędkość wyjściowa jest zwiększona.

W rzeczywistej serii produktów Raydafona zapewniamy różnorodne standardowe współczynniki prędkości od I = 7,5 do i = 100, aby spełnić wymagania dotyczące konwersji prędkości i momentu obrotowego w różnych warunkach pracy. Niektóre modele obsługują również kombinacje wieloetapowe w celu osiągnięcia większego wyjścia współczynnika transmisji, takich jak 40: 1 w pierwszym etapie i 5: 1 w drugim etapie, a całkowity współczynnik transmisji może osiągnąć 200: 1.

Warto zauważyć, że w rzeczywistości, oprócz współczynnika transmisji, takie czynniki, jak moment wyjściowy, utrata wydajności i cykl roboczy, należy również rozpatrywać kompleksowo. Jeśli współczynnik redukcji jest zbyt duży, wydajność zmniejszy się, a objętość wzrośnie; Jeśli jest zbyt mały, moment wyjściowy będzie niewystarczający, a obciążenie nie można napędzać.

Raydafon może szybko zalecić odpowiednią kombinację współczynnika modelu i prędkości w oparciu o moc wejściową, prędkość roboczą, charakterystykę obciążenia i inne parametry dostarczone przez klienta. Nasz zespół techniczny może zapewnić kompletne usługi obliczania wyboru, aby zapewnić, że sprzęt osiągnie oczekiwaną wydajność w rzeczywistej pracy. Jeśli masz pytania dotyczące obliczania współczynnika prędkości lub dopasowywania produktu, skontaktuj się z Raydafonem w celu uzyskania wsparcia technicznego i dostosowanych sugestii.
