Factory Direct PTO Shaft for Tractors and Agricultural Implements

Wał przegubowy Raydafon — co robimy i jak go budujemy

Nasza fabryka i doświadczenie

  • Koncentrujemy się na badaniach i rozwoju oraz produkcji wałów przegubowo-teleskopowych i mamy głębokie doświadczenie w rolniczych systemach przekładniowych.
  • Nasza własna fabryka znajduje się w chińskim klastrze przemysłu sprzętu rolniczego.
  • Kontrolujemy cały proces: zakup materiałów, kucie, obróbkę skrawaniem, montaż i testowanie.
  • Dostarczamy pełną gamę wałów przegubowo-teleskopowych do kosiarek, glebogryzarek, rozsiewaczy nawozów, kruszarek i innych.
  • Nasze produkty trafiają do Europy, Ameryki, Bliskiego Wschodu, Ameryki Południowej i innych rozwiniętych rynków rolnych.

Projektowanie skupiające się na: bezpieczeństwie, wszechstronności, trwałości

  • W każdym wale napędowym zastosowano rurę ze stali węglowej o wysokiej wytrzymałości i widelce ze stali kutej.
  • Wysoka wytrzymałość i wysoki moment obrotowy — stabilność przy dużych obciążeniach i pracy z wysoką częstotliwością.
  • Oferujemy wiele międzynarodowych standardowych interfejsów: włoski typ CE, niemiecki typ WAL, amerykański standard ASAE itp.
  • Dzięki temu nasze wały są kompatybilne z maszynami rolniczymi różnych marek.

Wbudowane przez nas funkcje bezpieczeństwa

  • Osłona zabezpieczająca i sprzęgło ograniczające moment obrotowy są w standardzie — zapobiegają uszkodzeniom spowodowanym przeciążeniem i zakleszczeniom.
  • Niektóre modele z najwyższej półki umożliwiają szybkie podłączanie i wyciąganie, co ułatwia wymianę i naprawę na zewnątrz.
  • Położenie otworu smarowego jest dobrze zaprojektowane i ma strukturę uszczelniającą — wydłuża cykle smarowania i ogranicza codzienną konserwację.
  • Każdy zestaw przed opuszczeniem fabryki przechodzi testy wyważania dynamicznego i udarności — nie ma żadnych nietypowych wibracji przy dużych prędkościach.

Personalizacja i dostawa

  • Obsługujemy producentów OEM maszyn rolniczych i kanały sprzedaży detalicznej — znamy różnice między branżami.
  • Wspieramy dostosowywanie próbek i niestandardową produkcję seryjną.
  • Elastyczne cykle dostaw; nasz zespół techniczny pomaga w wyborze i dopasowaniu interfejsu.
  • Modele standardowe są zawsze dostępne w magazynie i mogą zostać wysłane tego samego dnia.

Gdzie stosowane są nasze wały odbioru mocy

  • Średnie i duże maszyny rolnicze
  • Sprzęt ogrodowy
  • Maszyny do karmienia zwierząt gospodarskich

Jeśli masz konkretną aplikację,skontaktuj się z namiw celu uzyskania rysunków, instrukcji specyfikacji lub wsparcia w testowaniu próbek. Dostosujemy dla Ciebie rozwiązanie w zakresie przekładni.

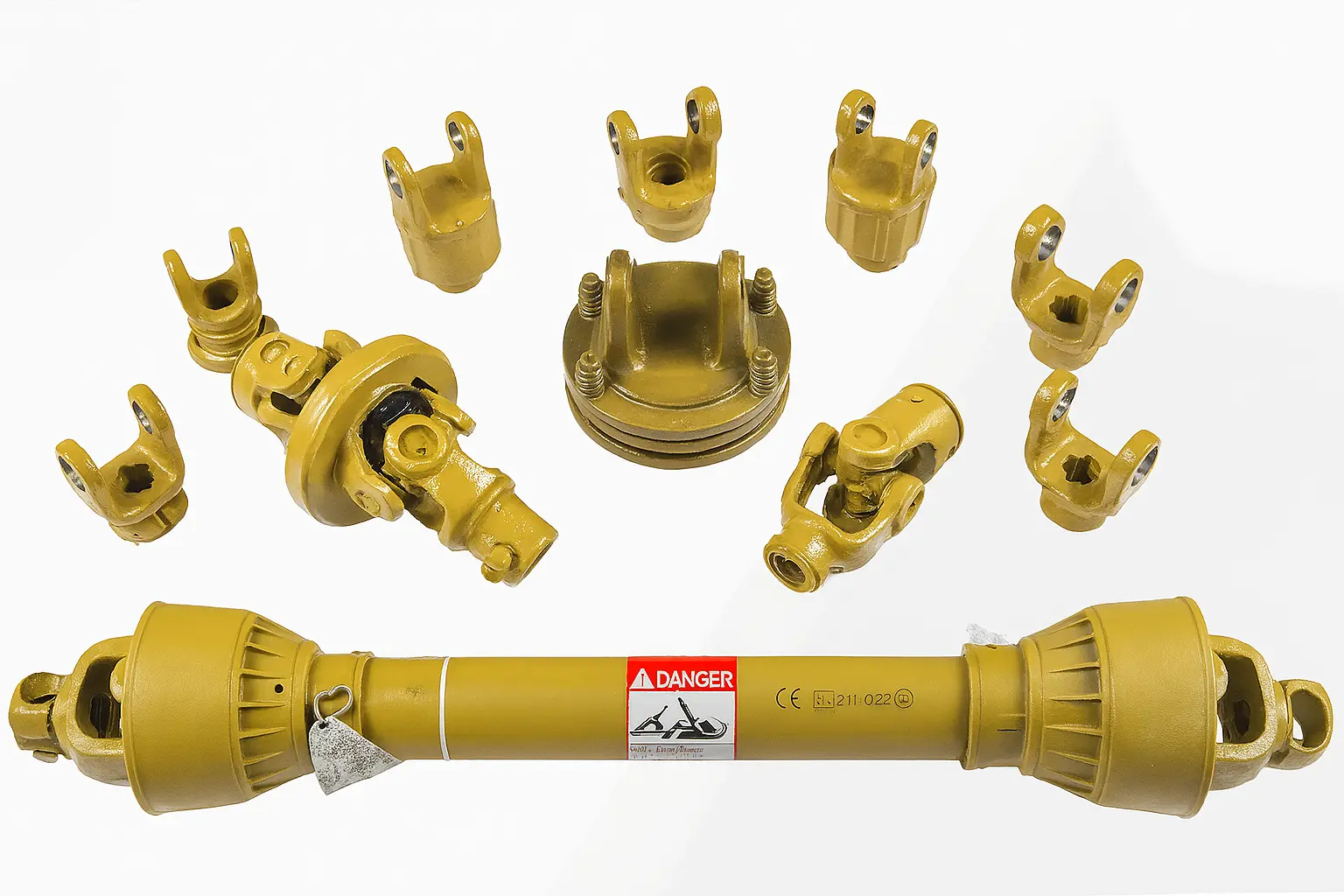

Raydafon PTO Shaft

Jak zdemontować wał odbioru mocy ze skrzyni biegów

Demontaż wału napędowego WOM nie jest skomplikowany, ale nieprawidłowe wykonanie może spowodować uszkodzenie elementów interfejsu lub stworzyć zagrożenie dla bezpieczeństwa. Oto, jak zalecamy to zrobić.

Zanim zaczniesz

  • Najpierw wyłącz źródło zasilania.
  • Przed rozpoczęciem upewnij się, że sprzęt jest całkowicie wyłączony.

Sprawdź typ połączenia

  • Większość wałów przegubowo-teleskopowych Raydafon wykorzystuje konstrukcję blokady zabezpieczającej.
  • Poszukaj pierścienia ustalającego lub zatrzasku typu push w pobliżu końca skrzyni biegów.
  • Niektóre modele wykorzystują śruby — będziesz potrzebować klucza sześciokątnego lub klucza Torx.

Kroki usuwania

  • Chwyć osłonę ochronną w pobliżu skrzyni biegów i ostrożnie ją pociągnij, aby odsłonić połączenie.
  • W przypadku pierścienia ustalającego guzika: naciśnij pierścień jedną ręką, a drugą delikatnie wyciągnij wałek.
  • W przypadku typu śrubowego: odkręcić śrubę mocującą, a następnie delikatnie pociągnąć.

Na co należy uważać

  • Nie ciągnij gwałtownie ani nie potrząsaj zbyt mocno – może to spowodować uszkodzenie wielowypustu przekładni lub uszczelki olejowej łożyska.
  • Jeśli interfejs jest zardzewiały i zakleszczony, spryskaj środkiem do usuwania rdzy, odczekaj kilka minut, a następnie spróbuj powoli.
  • Jeśli nadal jest to trudne, użyj gumowego młotka, aby delikatnie dwukrotnie uderzyć w krawędź skorupy, aby pomóc ją poluzować.

Po usunięciu

  • Sprawdź złącze wielowypustowe pod kątem zadziorów, zużycia lub deformacji.
  • Jeśli znajdziesz problem, nie instaluj go na siłę — najpierw wymień akcesorium.
  • Wały odbioru mocy i skrzynie biegów Raydafon mają standardowe interfejsy — ustaw kierunek, a cofną się bez użycia brutalnej siły.

Jeśli uderzysz w niepewną konstrukcję lub zacięcie,skontaktuj się z pomocą techniczną Raydafon. Możemy dostarczyć rysunki konstrukcyjne lub wskazówki wideo w oparciu o Twój model, dzięki czemu nie opóźniasz harmonogramów prac rolniczych.

PTO shaft removal

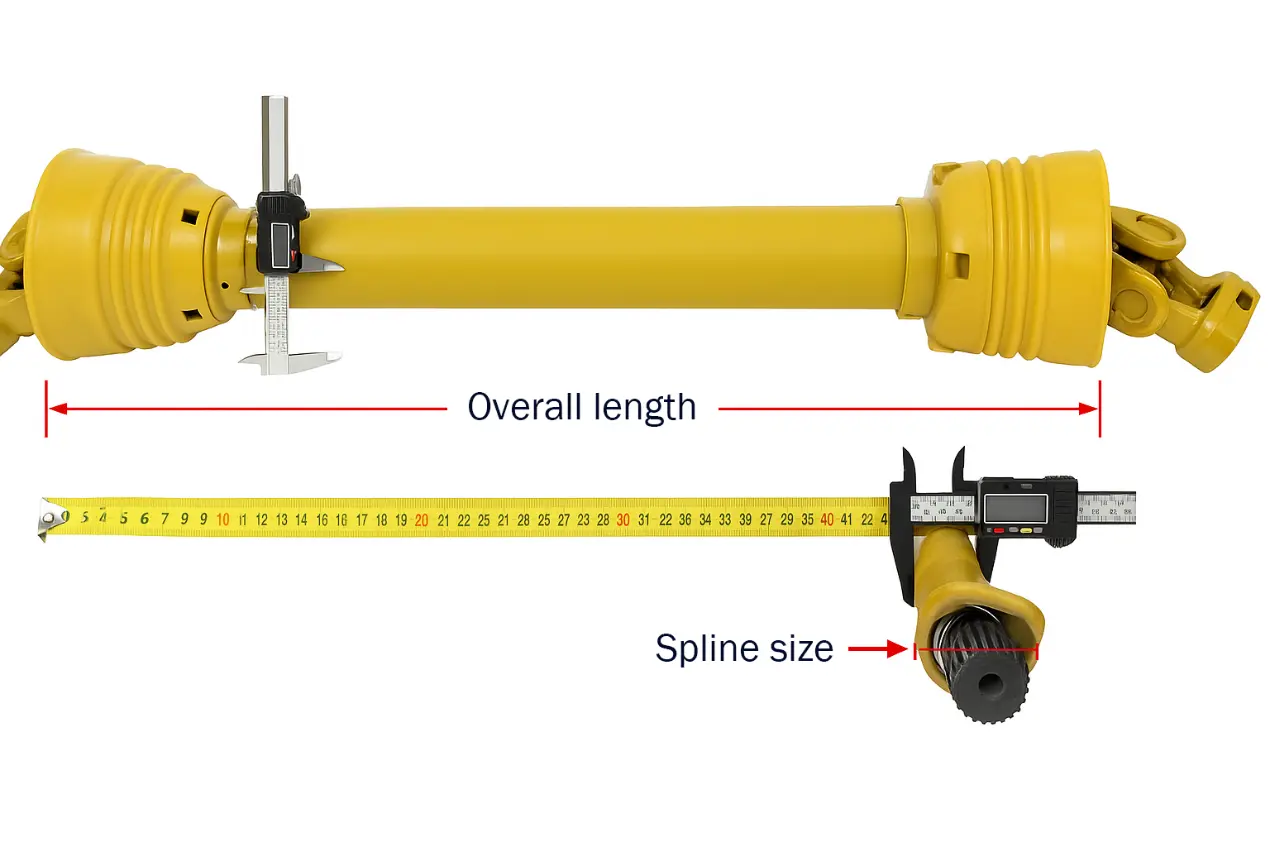

Jak zmierzyć wał odbioru mocy

Przed wymianą lub dostosowaniem wału napędowego WOM dokładny pomiar ma kluczowe znaczenie. Nieprawidłowy rozmiar ma wpływ na instalację i może powodować nieprawidłowe działanie lub uszkodzenie sprzętu. Przed pomiarem zalecamy wymontowanie wału z urządzenia.

1. Długość całkowita

  • Zmierz od końca do końca w stanie złożonym.
  • Oznacza to od zewnętrznej krawędzi jednego widelca do zewnętrznej krawędzi drugiego widelca.
  • Nie należy mierzyć samej długości osłony – jest to niedokładne.

2. Rozmiar splajnu (złącze wyjściowe)

  • Typowe specyfikacje splajnów: 1-3/8" 6 zębów, 1-3/8" 21 zębów, 1-3/4" 20 zębów itp.
  • Za pomocą suwmiarki zmierz zewnętrzną średnicę wielowypustu.
  • Policz liczbę zębów wielowypustowych.
  • Złącza Raydafon obsługują wiele międzynarodowych standardów, co ułatwia dokowanie urządzeń różnych marek.

3. Typ i struktura średnicy rury

  • Część środkowa to zwykle rura sześciokątna, rura gwiazdowa lub rura kwadratowa.
  • Określa to moment obrotowy i zasięg teleskopowy.
  • Za pomocą suwmiarki z noniuszem zmierz odległość pomiędzy przeciwległymi stronami (boki równoległe w przypadku rur sześciokątnych, rozstaw zębów w przypadku rur gwiaździstych).
  • Zapisz całkowity skok teleskopowy.

4. Struktura ochrony bezpieczeństwa

  • Sprawdź, czy rękaw jest kompletny.
  • Sprawdź pierścienie antypoślizgowe na obu końcach wału.
  • Pomaga to określić, czy wał napędowy może być nadal używany.

Jeśli nie jesteś pewien, jak dokonać pomiaru lub martwisz się błędem pomiaru, zrób zdjęcie i wyślij dane do zespołu technicznego Raydafon. Zapewniamy potwierdzenie rysunku wymiarowego, zalecenia dotyczące szybkiego dopasowania lub niestandardowe przetwarzanie. Wybierasz prawoWał odbioru mocyi używać go natychmiast po instalacji bez modyfikacji.Skontaktuj się z namiaby uzyskać bezpłatny formularz potwierdzenia wymiarów lub film instruktażowy.

PTO shaft measurement

O Raydafonie

Raydafon to producent specjalizujący się w technologii przekładni i hydrauliki. Od dawna obsługujemy sprzęt rolniczy, automatykę przemysłową i nowe pola energetyczne.

  • Znajduje się w głównym pasie przemysłowym części przekładni w Chinach.
  • Kompletny system łańcucha dostaw i niezależne możliwości przetwarzania.
  • Zintegrowany system fabryczny: badania i rozwój, odlewanie, wykańczanie, montaż i testowanie.
  • Trzymamy się jakości jako podstawy, dostawy jako kryterium i serwisu jako wsparcia.
  • Dostarczamy stabilne i niezawodne rozwiązania w zakresie przenoszenia mocy dla klientów na całym świecie.

Nasza linia produktów

  • Wysokowydajne przekładnie ślimakowe
  • Kompaktowe przekładnie planetarne o wysokich przełożeniach
  • Siłowniki hydrauliczne do maszyn rolniczych i urządzeń inżynieryjnych
  • Części standardowe i niestandardowe – reagujemy szybko i zapewniamy elastyczne rozwiązania.

Aplikacje i rynki

  • Maszyny do siewu i nawożenia
  • Sprzęt mieszający
  • Fotowoltaiczne systemy śledzące
  • Platformy podnoszące
  • Eksportowane do Azji Południowo-Wschodniej, Ameryki Południowej, Europy Wschodniej, na Bliski Wschód i nie tylko.

Każda partia przechodzi wiele rund kontroli fabrycznej: test momentu obrotowego, test uszczelnienia, kontrola tolerancji montażu. Każdy produkt jest zbudowany tak, aby „działał stabilnie i był dostarczany na czas”.

Jeśli szukasz niezawodnej chińskiej fabryki i dostawcy skrzyń biegów oraz części hydraulicznych, Raydafon to partner, którego nie możesz przegapić. Zapraszamy klientów z całego świata do omówienia współpracy z rysunkami i próbkami. Pomagamy klientom budować wydajne i trwałe systemy mechaniczne w konkurencyjnych cenach, profesjonalnej technologii i ciągłych, stabilnych dostawach.

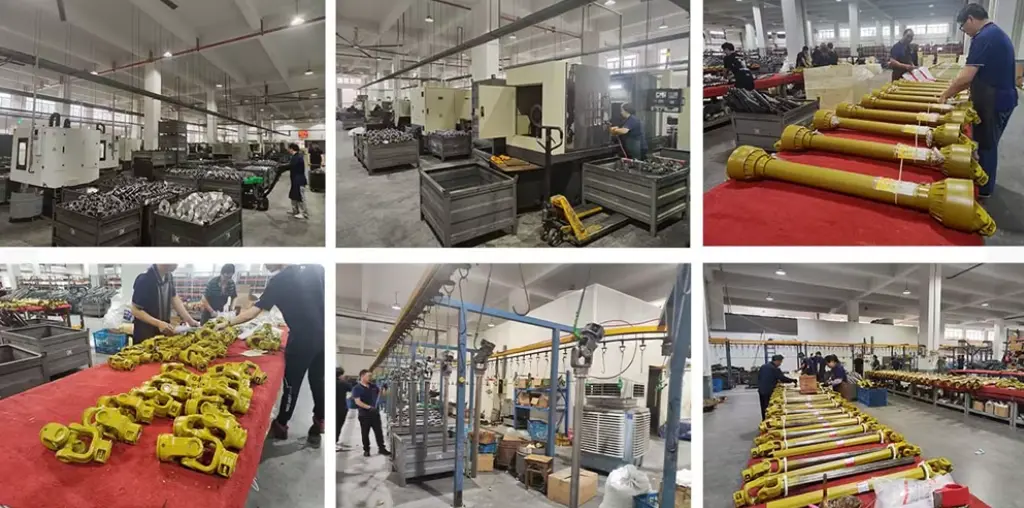

Raydafon factory

View as

Wał odbioru mocy do pras zwijających Krone

Wał odbioru mocy do pras zwijających Krone

Wał odbioru mocy do pras zwijających Krone obejmujący wał odbioru mocy KR100/125/155/130/160, 1500/1800, 1500V/1250 MC i 1250/1550. W opcji standardowej rozmiaru 4 i rozmiaru 4 CV zastosowano wał 1210 z wielowypustem 1.375-6. Rozmiar 6 CV jest dostępny dla modeli 1500/1800 i wybranych modeli 1250/1500; 1500V/1250 MC wykorzystuje 2380 lub 2480 CV przy 1.375-6. Opcje sprzęgła obejmują FT34 przy 1000 Nm, FT32 przy 1000 Nm, FT42 przy 1450 Nm, wycięcie K64/2 przy 1050 lub 1500 Nm oraz FF1 przy 1000 Nm. Podstawowe numery części CV to 71R4121UCW07000 dla CAT3/540 i 71R6121UCW07000 dla CAT4/540, oba 1.375-6. MOQ, dostosowanie i czas realizacji są podawane dla każdego zamówienia po potwierdzeniu modelu prasy i istniejącej konfiguracji wału.
Wał odbioru mocy do pras zwijających Case IH

Wał odbioru mocy do pras zwijających Case IH

Wał odbioru mocy do pras zwijających Case IH — obejmuje modele RB444, RB454, RB455A, RB464, RB554 i RB564, a także modele RB454 do kiszonki i RB454 Rotor Cutter. Układy napędowe o stałej prędkości CAT4 i CAT5 ze sprzęgłem ciernym; wielowypust wejściowy 1.375-6 lub 1.375-21 w zależności od ciągnika; zapotrzebowanie mocy 40–100 KM (30–75 kW). Referencyjny moment obrotowy sprzęgła od 1000 N·m (CAT3/S4) do 1800 N·m (CAT4/S6). Wyślij model prasy i wielowypust WOM ciągnika — potwierdzimy kategorię układu napędowego, moment obrotowy sprzęgła i długość wału, a wycenę fabryczną prześlemy w ciągu 24 godzin.
Wał PTO dla nowych modeli Holland Square Balers 900

Wał PTO dla nowych modeli Holland Square Balers 900

Ten wał PTO dla nowych modeli Holland Square 900 uważnie zbudowanych przez Raydafona jest zaprojektowany dla nowej kwadratowej serii Holland 900. Przyjmuje stałą strukturę rurki cytrynowej i jest wyposażony w standardowy interfejs Z6 1-3/8 "Z6 na obu końcach, aby zapewnić płynną i wydajną przekładnię energetyczną i idealnie pasować do sprzętu. Jako profesjonalny producent i zaufany dostawca z Chin dostarczamy bezpośrednio z fabryki, aby zapewnić doskonałą jakość i konkurencyjne produkty cenowe, aby zapewnić płynne operacje balansowania.
Wał PTO dla Nowej Holandii Bigbaler Square Balars 330 340

Wał PTO dla Nowej Holandii Bigbaler Square Balars 330 340

Jako znany producent i dostawca w Chinach, Raydafon starannie zbudował ten szyb dla Nowego Holland Bigbaler Square Balers 330 340 we własnej fabryce! Używa wysokiej wytrzymałości 40CR STEL STEL STAT, z podwójnie uczniętym połączeniem uniwersalnym, obciążeniem momentu obrotowym 3500 nm i jest kompatybilny z interfejsem prędkości 540/1000 obr./min. Produkt dokładnie odpowiada interfejsowi mocy nowej balerki Holland 330/340, a instalacja jest wygodna i stabilna. Jako fabryka źródłowa Raydafon zapewnia niezawodne rozwiązania transmisji w przystępnej cenie, dzięki czemu operacje bilingowe są bardziej wydajne!
Wał odbioru mocy do dysków New Holland

Wał odbioru mocy do dysków New Holland

Jako profesjonalny producent głęboko zaangażowany w dziedzinę przekładni rolniczych w Chinach, firma Raydafon dostosowała wał odbioru mocy do dysków kosiarek New Holland. Wykorzystuje wał ze stali stopowej o wysokiej wytrzymałości z dwurzędowymi łożyskami stożkowymi, które mogą przenosić moment obrotowy 3200 Nm i dostosować się do interfejsu mocy pełnej gamy kosiarek dyskowych New Holland. Powierzchnia tego produktu jest pokryta trzema warstwami natrysku nano-ceramicznego, a odporność na korozję jest o 60% wyższa niż w przypadku tradycyjnych procesów. Ponieważ jest dostarczany bezpośrednio przez fabrykę, cena Raydafonu jest o 25% niższa niż cena marek europejskich, a także może świadczyć niestandardowe usługi dostosowywania, co czyni go opłacalnym wyborem dla rancz w przypadku modernizacji sprzętu do koszenia.
Wał przegubowy sprzęgła poślizgowego do kosiarki dyskowej 1340

Wał przegubowy sprzęgła poślizgowego do kosiarki dyskowej 1340

Hurtowy zamiennik wału odbioru mocy sprzęgła poślizgowego do kosiarek dyskowych 1340 / Hesston 1340 i 1345. Podwójny zespół CV 55N zastępuje przegub homokinetyczny 80 stopni po stronie ciągnika i przegub homokinetyczny 50 stopni po stronie tarczy. Połączenie z ciągnikiem to zazwyczaj 1,375-21; przyłącze narzędzia to okrągły zacisk 1,50 cala; w konstrukcji zastosowano końcówki 1-3/8" z 6 wypustami. Dwupłytkowe sprzęgło cierne jest ustawione na moment poślizgowy 2800 N·m i włącza się ponownie po przeciążeniu. Numery części 14656849, 82-14656849 i 83-14656849 podano dla kompletnego zespołu, połowy narzędzia i połowy ciągnika. Kompatybilność obejmuje Hesston 1340/1345, wybrane CaseIH 8312, Massey Ferguson PTD 12 i New Idea 5512. MOQ, dostosowanie i czas realizacji są podawane dla każdego zamówienia po potwierdzeniu numeru części i rozmiaru połączenia.
Jako niezawodny producent i dostawca w Chinach nasze produkty przeszły certyfikat CE. Jeśli chcesz kupić wysokiej jakości produkty, skontaktuj się z nami.
