Przekładnie ślimakowe serii WPDA
  • Przekładnie ślimakowe serii WPDAPrzekładnie ślimakowe serii WPDA
  • Przekładnie ślimakowe serii WPDAPrzekładnie ślimakowe serii WPDA

Przekładnie ślimakowe serii WPDA

Przekładnie ślimakowe serii WPDA — 13 rozmiarów ram (40–250), przełożenia od 5:1 do 100:1, wyjściowy moment obrotowy 15–2500 N·m, moc wejściowa 0,12–15 kW, obudowa żeliwna IP65 z wymuszonym smarowaniem. Koło ślimakowe jest hartowane i szlifowane do HRC 58–62; Uszczelnienie dwuwargowe utrzymuje pył mączny, muł polny i wodę z popłuczyn z daleka od wnęki przekładni. Dostępne są mocowania na łapach, kołnierzu i wale drążonym, a wał wyjściowy można obrobić w celu dopasowania do istniejącego silnika. Wyślij moc wejściową, wymagane przełożenie i kołnierz silnika — w ciągu 24 godzin wyślemy dopasowaną ramę, rysunek wymiarowy i wycenę bezpośrednio z fabryki.
4050607080100120135147155175200250

Przekładnie ślimakowe serii WPDA — przełożenia od 5:1 do 100:1, 15–2500 N·m, obudowa żeliwna IP65

Jeśli kupujesz reduktor ślimakowy do mieszalnika, przenośnika, linii pakującej lub narzędzia rolniczego, trzy liczby to: zdecydować, czy pasuje do przełożenia, wyjściowego momentu obrotowego i kołnierza silnika. Seria WPDA obejmuje wszystkie trzy z trzynastu rozmiary ram od 40 do 250, o mocy wejściowej od 0,12 kW do 15 kW i żeliwnej obudowie o stopniu ochrony IP65 zmywanie i kurz. Poniższe tabele pozwolą Ci dopasować ramę do swoich obowiązków bez konieczności otwierania katalogu.

Migawka specyfikacji

  • Rozmiary ram40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Moc wejściowa0,12 kW – 15 kW
  • Współczynnik redukcji5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Wyjściowy moment obrotowy15 N·m – 2500 N·m
  • MieszkaniaŻeliwo o dużej wytrzymałości, odporne na uderzenia i odkształcenia
  • Koło ślimakoweHartowane i szlifowane, powierzchnia zęba HRC 58–62
  • OchronaIP65 — uszczelka dwuwargowa i pyłoszczelna szkieletowa uszczelka olejowa
  • MontowanieStopa, kołnierz lub wał drążony; wał wyjściowy dopasowany do silnika
  • SmarowanieWymuszony obieg smarowania, miska olejowa poniżej 60°C przy pracy 24/7
WPDA Series Worm Gearboxes — cast iron housing worm reducer

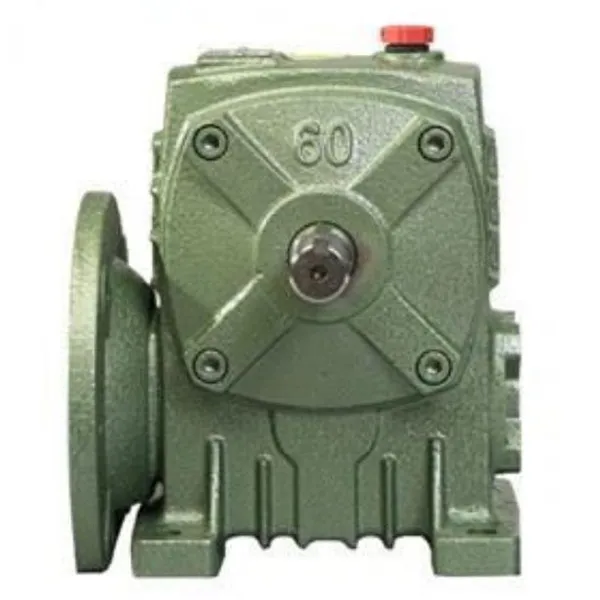

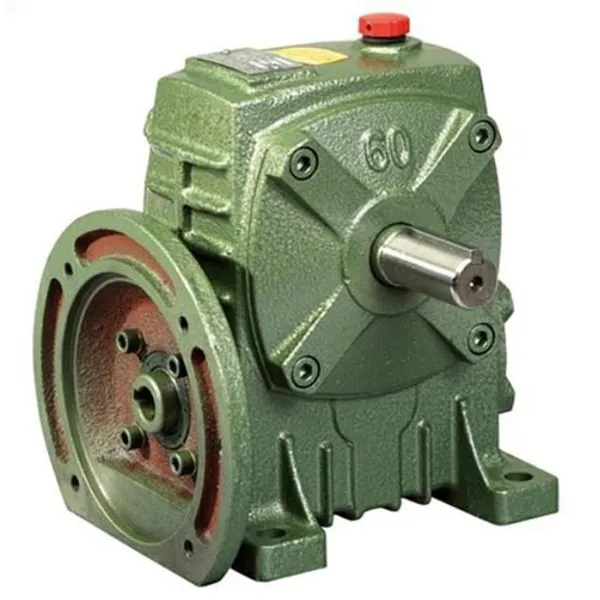

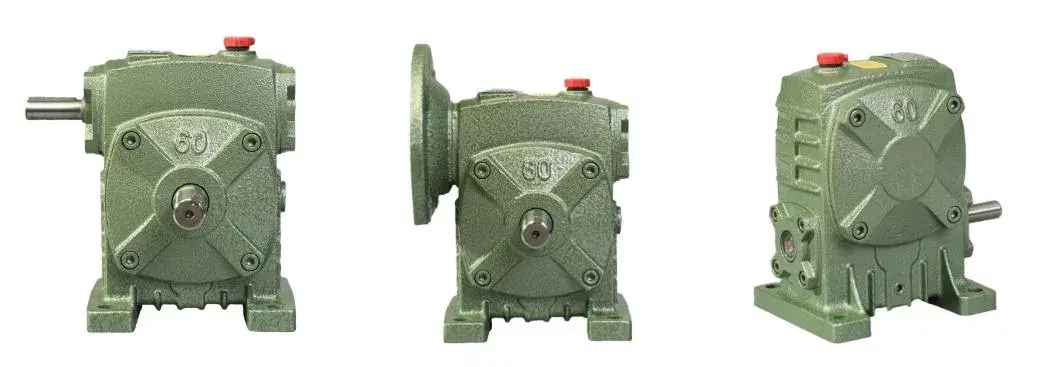

Przekładnia ślimakowa WPDA — obudowa żeliwna, wejście kołnierzowe, wał wyjściowy drążony lub pełny.

Gdzie pasuje WPDA

Przetwarzanie i mieszanie żywności

Samoblokujący utrzymuje wiosło po zatrzymaniu silnika

Przełożenie 40:1 w WPDA-70 pozwala na uruchomienie mieszadła o dużej pojemności pod obciążeniem bez przestojów. Kiedy lina zatrzymuje się, samoblokująca geometria ślimaka zapobiega upadkowi wiosła pod własnym ciężarem. The uszczelka dwuwargowa chroni olej przed pyłem mącznym, dlatego okres międzyobsługowy wydłuża się do około sześciu miesięcy.

Ścieki i sortowanie

Obudowa żeliwna i uszczelka dwuwargowa chroniąca przed wilgocią

W oczyszczalni ścieków lub sortowni śmieci olej wyciekający przez zużytą uszczelkę wargową powoduje śmierć łożysk. WPDA-100 wykorzystuje obudowę z żeliwa odpornego na rdzę i uszczelkę dwuwargową; zmierzony spadek hałasu roboczego z otoczenia 80 dB do 62 dB, co ma znaczenie na nocnych zmianach w strefach mieszkalnych.

Maszyny rolnicze

Przełożenie 60:1 potraja moment obrotowy bębna w kombajnie

W bębnie młócącym kombajnu przekładnia WPDA-80 o przełożeniu 60:1 zwiększa moment obrotowy silnika około trzykrotnie i poprawia omłot wydajność o około 25%. Wał drążony montowany jest bezpośrednio na istniejącym wale napędowym, a więc na ramie nie wymaga ponownej obróbki. Stopień ochrony IP65 zapobiega przedostawaniu się mułu i deszczu do wnętrza przekładni.

Logistyka i podnoszenie

Układ kątowy pozwala zaoszczędzić 30% przestrzeni instalacyjnej

Na zautomatyzowanych liniach sortujących i platformach podnoszących układ ślimaka pod kątem prostym umożliwia umieszczenie silnika obok siebie wał napędzany, a nie za nim. WPDA-60 o przełożeniu 25:1 zapewnia wystarczająco dokładne pozycjonowanie do sortowania paczek bez serwa. Wały wyjściowe można poddać obróbce w celu dopasowania do importowanych silników, unikając pełnej przekładni zamień. ZobaczPrzekładnia ślimakowa serii WPzakres obowiązków o niższym współczynniku.

Tabela doboru — moc, przełożenie i masa

Skrócona instrukcja rozmiaru ramy — nominalna moc wejściowa i masa
Rozmiar Moc wejściowa (kW) Zakres proporcji Waga (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Wyjściowy moment obrotowy wynosi od 15 N·m w rozmiarze 40 do 2500 N·m w rozmiarze 250. Jeśli Twoje zadanie wymaga przełożenia poza dziewięcioma standardowe kroki, zapytaj o najbliższą parę, a my potwierdzimy rzeczywistą prędkość wyjściową i moment obrotowy.

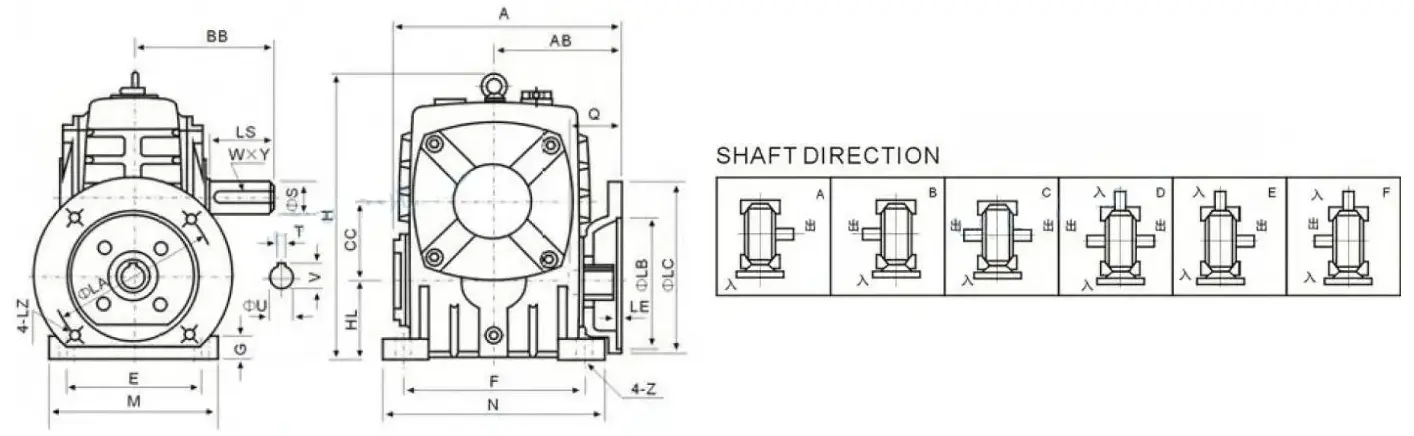

Wymiary instalacyjne — rozmiary ram od 40 do 250

Wymiary montażowe (mm) — A, AB, BB, H, HL, kołnierz LA/LB/LC, otwór wejściowy Q/U, wał wyjściowy LS/S
Rozmiar A AB nocleg ze śniadaniem H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S Szer.×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Wszystkie wymiary w milimetrach. Na urządzeniu mobilnym przesuń tabelę poziomo, aby dotrzeć do kolumn kołnierza i wału. Wyślij ramę silnika i wymagany rozmiar wału wyjściowego, a my potwierdzimy pasujący wiersz przed złożeniem zamówienia.

Dlaczego kupujący wybierają tę serię

01

Hartowane i szlifowane koło ślimakowe, HRC 58–62

Koło ślimakowe poddawane jest hartowaniu i szlifowaniu, uzyskując twardość powierzchni zęba w przedziale HRC 58–62. W przypadku przenośników górniczych dwa lata ciągłej pracy spowodowały zużycie przekładni mniejsze niż 0,1 mm — około trzykrotność żywotności standardowego reduktora przy tym samym obciążeniu. Theprecyzyjna produkcja przekładnistrona pokazuje etapy szlifowania i kontroli za tą figurą.

02

Wymuszone smarowanie utrzymuje temperaturę miski olejowej poniżej 60°C przy pracy 24/7

Wewnętrzny obwód wymuszonego smarowania zasila siatkę i łożyska, zamiast polegać wyłącznie na rozpryskach. O godz ciągła, 24-godzinna praca, temperatura w misce olejowej utrzymuje się poniżej 60°C, co spowalnia utlenianie smaru i utrzymuje grubość warstwy na styku ślimaka. Taka jest różnica pomiędzy reduktorem, który wytrzymuje jeden sezon, a jednym to trwa kilka.

03

Uszczelka dwuwargowa IP65 i obudowa odporna na rdzę

Uszczelka dwuwargowa oraz pyłoszczelna szkieletowa uszczelka olejowa zapewniają ochronę IP65 przed błotem, deszczem i pyłem procesowym. Na sortowni śmieci, gdzie w ciągu trzech miesięcy ze zwykłych reduktorów wyciekł olej i został on skonfiskowany, uruchomiła się maszyna WPDA-100 18 miesięcy w tym samym środowisku korozyjnym bez kropli wycieku. Jeśli Twoje obowiązki są lżejsze i potrzebujesz mniejszą kopertę, porównajPrzekładnia ślimakowa serii RV.

04

Wał wyjściowy jest dopasowany do silnika, a nie odwrotnie

Dostępne są mocowania na łapach, kołnierzu i wale drążonym, a wał wyjściowy można obrobić na wymiar silnika lub wału napędzanego, który już posiadasz. Fabryka maszyn rolniczych potrzebowała wału pasującego do starszego silnik; wał zamienny został wysłany w ciągu trzech dni i przykręcony bez wymiany silnika. Dla opłaty rolne, zobrolnicza skrzynia biegówzasięg również.

Informacje zwrotne od klientów

„Uruchamiamy je w wilgotnym warsztacie zajmującym się żywnością, gdzie poprzednie skrzynie biegów zardzewiały i wymagały częstych wyłączeń. W przypadku serii WPDA obudowa nie rdzewieje nawet przy mące i wilgoci przez cały dzień, a także brązu koło ślimakowe jest nadal czyste. Hałas podczas pracy jest prawie znikomy, dzięki czemu nie przeszkadza już w pracy w pobliżu sprzęt do testowania żywności. Kiedy musiałem dostosować współczynnik redukcji, ich zespół przeprowadził mnie przez ten proces różnice między modelami i przeprowadziłem dla mnie obliczenia obciążenia — zalecana jednostka działała płynnie od początku zacznij.”

Emmę WilsonZakład Przetwórstwa Spożywczego, Sydney, Australia

„Przekładnie WPDA sprawdziły się w naszym projekcie bardzo dobrze — są niezawodne, wydajne oraz łatwe w montażu i konserwacji. Od pierwszej konsultacji do dostawy wszystko przebiegło gładko, a komunikacja była prosta. Będziemy kontynuować współpracę i polecać produkt innym partnerom.”

Jamesa CarteraKupujący projekt, klient Raydafon

Wyślij moc i przełożenie silnika — uzyskaj dopasowaną ramę

Podaj nam moc wejściową, wymaganą prędkość wyjściową lub przełożenie, typ mocowania i rozmiar wału. Potwierdzimy WPDA, odeślij rysunek wymiarowy i wycenę po cenie fabrycznej, zwykle w ciągu 24 godzin. Pełny zakres naprzekładnia ślimakowastrona.
