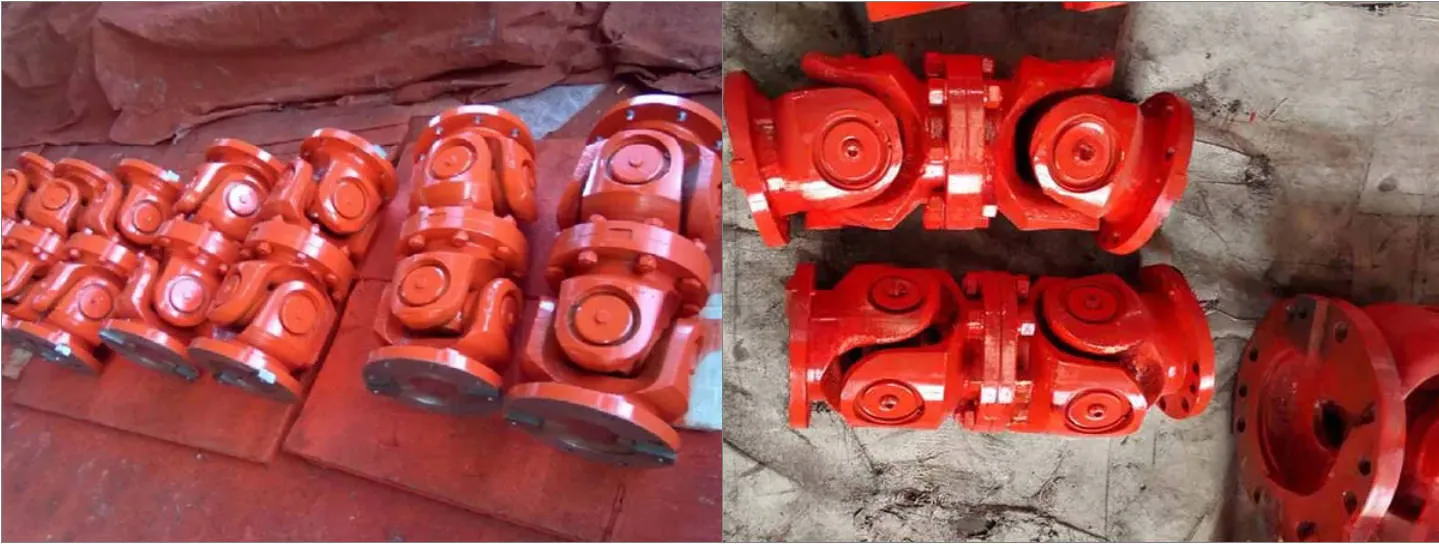

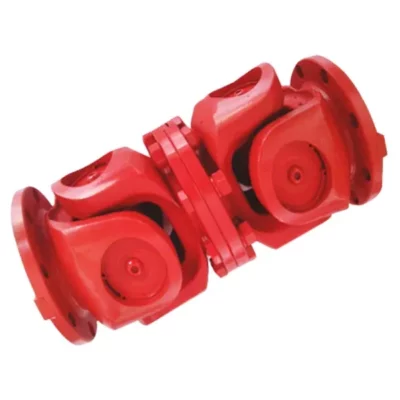

SWC-WD Krótkie łączniki uniwersalne bez kołnierza elastycznego

Krótkie sprzęgło uniwersalne SWC-WD firmy Raydafon bez elastycznego kołnierza zostało zbudowane tak, aby efektywnie przenosić moment obrotowy w ciężkich maszynach – na przykład walcowniach stali, dźwigach, sprzęcie dźwigowym i całym tym sprzęcie o dużej wytrzymałości. Ma zwartą, nieteleskopową konstrukcję kołnierza i średnice wirowania w zakresie od 180 mm do 1320 mm. To uniwersalne sprzęgło z krótkim kołnierzem wytrzymuje niewspółosiowość kątową do 15 stopni i moment obrotowy dochodzący do 16000 kN·m, dzięki czemu nawet w ciasnych przestrzeniach, gdzie nie ma dużo miejsca, zapewnia niezawodne przenoszenie mocy. Wykonujemy je z wysokowytrzymałej stali 35CrMo, o konstrukcji nośnej niewymagającej śrub – idealne do uniwersalnych sprzęgieł do ciężkich maszyn i nieteleskopowych uniwersalnych sprzęgieł do zastosowań przemysłowych. Nie wymaga wiele konserwacji i trwa wiecznie, a właśnie tego potrzebujesz w trudnych konfiguracjach.

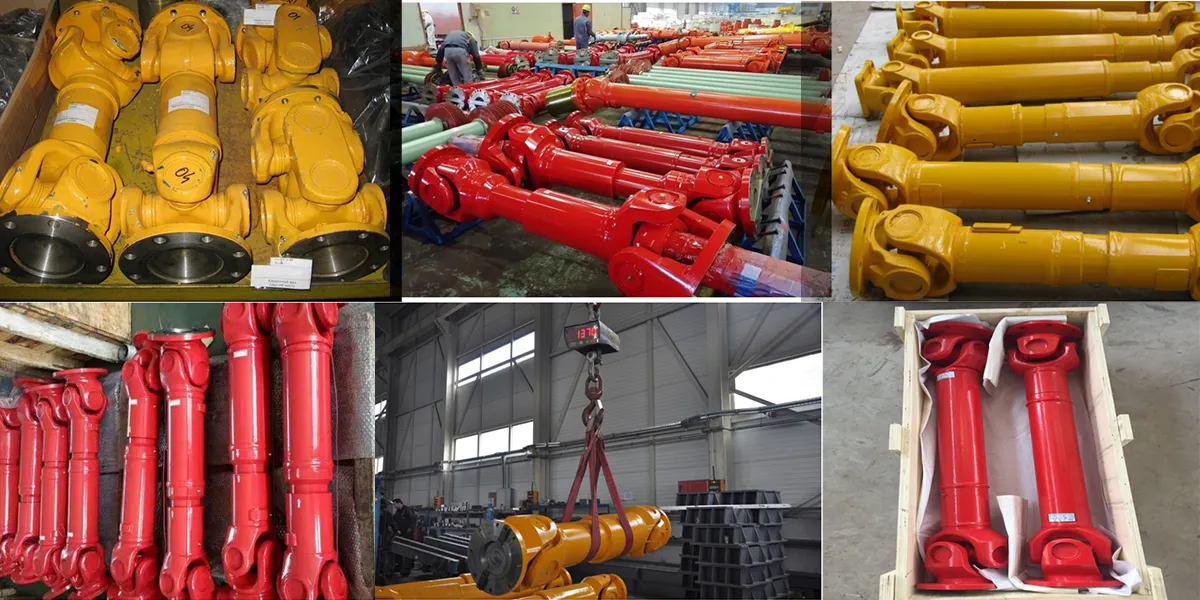

Nasza produkcja w Chinach odbywa się zgodnie z normami ISO 9001, dzięki czemu uniwersalne sprzęgło SWC-WD sprawdza się w trudnych warunkach. Wał poprzeczny jest chromowany, aby był odporny na korozję, co zwiększa jego wytrzymałość. Konstrukcja ze sztywnym, spawanym kołnierzem sprawia, że ​​montaż jest prosty, zwłaszcza w sprzęcie metalurgicznym i górniczym, gdzie ruch osiowy jest dość minimalny. Możemy dostosować rozmiar do Twoich potrzeb, dlatego to trwałe, krótkie sprzęgło uniwersalne doskonale sprawdza się jako niestandardowe złącza uniwersalne do systemów dźwigowych i innych ciężkich zadań. A cena też jest konkurencyjna. Precyzyjne wykonanie Raydafon oznacza mniej przestojów i bardziej niezawodny sprzęt – na coś, na co mogą liczyć operatorzy przemysłowi na całym świecie.

Specyfikacja produktu

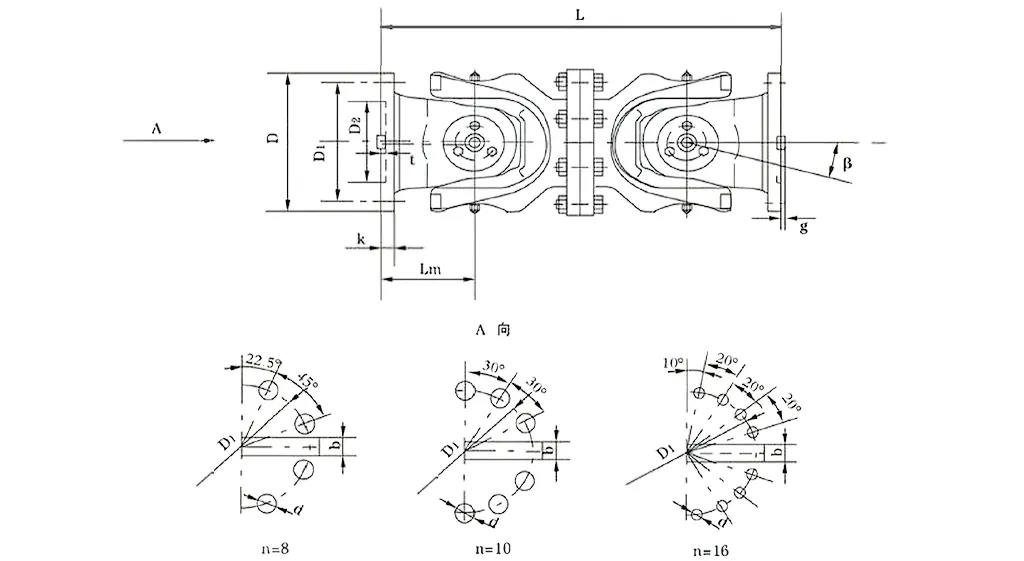

NIE.	Średnica wirowania D mm	Nominalny moment obrotowy Tn KN·m	Kąt zagięcia osi β (°)	Zmęczony moment obrotowy Tf KN·m	Rozmiar (mm)									Waga (kg)
					Lmin	D1 (js11)	D2 (H7)	Lm	n-d	k	t	b (h9)	g	Lmin	Zwiększyć 100mm
SWC180WD	180	12.5	6.3	≤25	440	155	105	110	8-17	17	5	-	-	0.145	52
SWC225WD	225	40	20	≤15	480	196	135	120	8-17	20	5	32	9.0	0.355	82
SWC250WD	250	63	31.5		560	218	150	140	8-19	25	6	40	12.5	0.831	127
SWC285WD	285	90	45		640	245	170	160	8-21	27	7	40	15.0	1.715	189
SWC315WD	315	125	63		720	280	185	180	10-23	32	8	40	15.0	2.820	270
SWC350WD	350	180	90		776	310	210	194	10-23	35	8	50	16.0	4.791	370
SWC390WD	390	250	125		860	345	235	215	10-25	40	8	70	18.0	8.229	524
SWC440WD	440	355	180		1040	390	255	260	16-28	42	10	80	20.0	15.320	798
SWC490WD	490	500	250		1080	435	275	270	16-31	47	12	90	22.5	25.740	1055
SWC550WD	550	710	355		1220	492	320	305	16-31	50	12	100	22.5	46.780	1524
SWC620WD	620	1000	500		1360	555	380	340	10-38	55	12	100	25.0	83.760	2120

* 1. Tf – pod obciążeniem zmiennym dopuszczalny moment obrotowy zgodnie z wytrzymałością zmęczeniową.

Zakres zastosowania

Uniwersalne sprzęgło przegubowe SWC firmy Raydafon — zwykle nazywane sprzęgłem uniwersalnym przegubowym wału kardana SWC — to nie tylko część; jest niezbędny w ciężkich obszarach przemysłowych, takich jak walcownie, urządzenia dźwigowe i wszelkiego rodzaju ciężkie konfiguracje ciężkich maszyn. Jako sprzęgło uniwersalne o wysokim momencie obrotowym, wykonuje solidną pracę, łącząc dwa wały napędowe, które nie są idealnie ustawione, zapewniając płynne przekazywanie mocy nawet w naprawdę trudnych warunkach pracy.

Porozmawiajmy o jego podstawowych parametrach: średnica bezwładności mieści się w zakresie od φ58 do φ620, nominalny moment obrotowy wynosi od 0,15 do 1000 kN·m, a kąt zagięcia osi nie przekracza 25°.

To sprzęgło sprawdza się najlepiej w określonych miejscach — na przykład wtedy, gdy potrzebne jest niezawodne, wytrzymałe sprzęgło uniwersalne do pracy w walcowniach lub trwałe sprzęgło uniwersalne SWC z wałem przegubowym w sprzęcie dźwigowym i transporcie materiałów. W takich przypadkach pokazuje swoją siłę: nawet przy dużych obciążeniach utrzymuje stabilną pracę, bez bałaganu i awarii.

Cechy konstrukcyjne

Uniwersalne sprzęgło przegubowe Raydafon SWC nie jest po prostu zmontowane — zostało zbudowane w oparciu o inteligentną, najnowocześniejszą technologię, aby doskonale działać i długo wytrzymać w zastosowaniach przemysłowych. Przyjrzyjmy się, co wyróżnia jego strukturę.

Po pierwsze, ma rozsądną i bezpieczną konfigurację: w tym przemysłowym uniwersalnym sprzęgle przegubowym zastosowaliśmy zintegrowaną konstrukcję głowicy widełkowej, co ogranicza ryzyko takie jak poluzowanie się lub pęknięcie śrub. Już samo to ulepszenie sprawia, że ​​jest on ogólnie o 30–50% mocniejszy, dzięki czemu działa bezpiecznie i stabilnie. W porównaniu ze zwykłymi złączami wytrzymuje znacznie dłużej i pozwala uniknąć typowych problemów w miejscach narażonych na duże napięcie – takich jak uniwersalne złącza przegubowe ciężkich maszyn, które można spotkać podczas trudnych prac.

Do tego dochodzi zwiększona nośność: to uniwersalne sprzęgło SWC do dużych obciążeń jest przystosowane do przenoszenia dużych ciężarów, dlatego jest niezastąpione w miejscach, które wymagają najwyższej klasy obsługi ładunków, np. w sprzęcie górniczym lub maszynach budowlanych.

Charakteryzuje się także wysoką sprawnością transmisji – sięgającą 98,6%. Jako wydajne sprzęgło uniwersalne do przenoszenia dużych mocy, zmniejsza zużycie energii i koszty z tym związane. Dlatego jest to najlepszy wybór w przypadku energooszczędnych rozwiązań w zakresie sprzęgów uniwersalnych w przemysłowych układach przekładniowych dużej mocy.

Działa płynnie i przy niskim poziomie hałasu: transmisja pozostaje stała, a hałas zwykle waha się w granicach 30–40 dB(A). To ciche sprzęgło uniwersalne zapewnia cichą pracę, co idealnie sprawdza się w miejscach przemysłowych, gdzie problemem jest hałas, a wszystko to przy jednoczesnym zachowaniu niezawodności na wysokim poziomie.

Recenzje klientów

⭐⭐⭐⭐⭐ Zhang Wei, główny inżynier, Henan Mining Equipment Co., Ltd.

W naszych maszynach górniczych montowaliśmy krótkie łączniki uniwersalne typu SWC-WD firmy Raydafon bez kołnierza elastycznego i okazało się to idealne dopasowanie. Jego kompaktowa konstrukcja jest dokładnie tym, czego potrzebujemy w ciasnych przestrzeniach, w których nie ma zbyt wiele wolnego miejsca, a konstrukcja jest wystarczająco wytrzymała, aby zapewnić stabilną pracę. Nawet gdy pracuje nieprzerwanie w trudnych warunkach, to sprzęgło nigdy nas nie zawodzi – nie ma żadnych awarii. Nasz zespół konserwacyjny uwielbia to, że prawie nie wymaga sprawdzania, co oznacza, że ​​możemy zapewnić płynny przebieg produkcji bez dodatkowych kłopotów.

⭐⭐⭐⭐⭐ Michael Brown, kierownik operacyjny, Texas Steel Works, USA

Nasz warsztat w Teksasie zamówił od firmy Raydafon łącznik uniwersalny typu SWC-WD krótki bez kołnierza elastycznego i szczerze mówiąc, jakość nas zaskoczyła. Sprzęgła są wykonane naprawdę dobrze, ich montaż jest bardzo prosty i wytrzymują niezawodnie nawet pod obciążeniem. Co najbardziej utkwiło mi w pamięci? Jak dobrze równoważy cenę i wydajność – często nie można znaleźć tego idealnego punktu. Znalezienie dostawcy, który konsekwentnie zapewnia ten poziom jakości, nie jest łatwe, ale Raydafon w pełni udowodnił, że jest dla nas partnerem godnym zaufania.

⭐⭐⭐⭐⭐ Anna Müller, kierownik ds. konserwacji, Berlin Industrial Solutions, Niemcy

W naszej berlińskiej linii sprzętu umieściliśmy krótkie złącze uniwersalne SWC-WD firmy Raydafon bez kołnierza elastycznego i rezultaty były świetne. Sam produkt sprawia wrażenie solidnego jak skała, spawanie jest precyzyjne – nie ma tu żadnej tandety – i jak na razie trzyma się naprawdę dobrze, wykazując najwyższą trwałość. W porównaniu do innych marek, których używaliśmy w Europie, to sprzęgło jest znacznie bardziej niezawodne, a cena jest również znacznie bardziej konkurencyjna. Jeśli inne firmy szukają niezawodnych złączy uniwersalnych, zdecydowanie polecam firmę Raydafon.

Cechy produktu

Krótkie sprzęgło uniwersalne SWC-WD firmy Raydafon bez kołnierza elastycznego — często nazywane sprzęgłem uniwersalnym z przegubem Cardana SWC — jest przeznaczone do ciasnych miejsc przemysłowych, gdzie przestrzeń jest ograniczona i wymagana jest konstrukcja o stałej długości (bez przedłużenia teleskopowego). Jako sprzęgło przegubowe o wysokim momencie obrotowym skutecznie przenosi moment obrotowy pomiędzy wałami, które nie są współosiowe, wytrzymuje odchylenia kątowe do 25 stopni i pozostaje niezawodne nawet w trudnych warunkach.

Porozmawiajmy o jego kluczowych cechach: Ma zwartą i sztywną konstrukcję — ten krótki, nieelastyczny układ kołnierza sprawia, że ​​jest to niezawodne, wytrzymałe sprzęgło uniwersalne do zastosowań w walcowniach, zapewniające dodatkową stabilność w konfiguracjach, w których ruch osiowy jest minimalny. Dlatego tak dobrze sprawdza się w przypadku połączeń na stałe odległości w trudnych maszynach. Do tego dochodzi jego wysoka nośność: do jego wykonania używamy wytrzymałych materiałów, takich jak żeliwo lub stal stopowa, dlatego jest to trwałe sprzęgło z uniwersalnym wałkiem przegubowym SWC do urządzeń dźwigowych i transportu materiałów. Utrzymuje duże ciężary i przenosi większy moment obrotowy niż inne sprzęgła o tej samej średnicy, co czyni go idealnym do dużych obciążeń w sprzęcie górniczym lub budowlanym.

To przemysłowe sprzęgło uniwersalne również bardzo dobrze kompensuje niewspółosiowość — niezależnie od tego, czy jest to niewspółosiowość kątowa, równoległa czy osiowa, nie ma to wpływu na prędkość obrotową ani przenoszenie momentu obrotowego. Oznacza to płynną pracę w układach połączeń przegubowych uniwersalnych maszyn ciężkich. Jest także wydajne w przenoszeniu mocy: to wytrzymałe sprzęgło przegubowe SWC o wydajności sięgającej 98,6% utrzymuje straty energii na niskim poziomie, co czyni go wydajnym sprzęgłem przegubowym uniwersalnym do przenoszenia dużych mocy w konfiguracjach przemysłowych o dużej mocy.

Ponadto zaprojektowano je z myślą o oszczędzaniu energii i cichej pracy — jeśli potrzebujesz energooszczędnych rozwiązań w zakresie sprzęgów uniwersalnych, jest to najlepszy wybór, pozwalający obniżyć koszty operacyjne. Utrzymuje hałas na poziomie 30–40 dB(A), dlatego to ciche sprzęgło uniwersalne doskonale sprawdza się w miejscach przemysłowych, gdzie hałas stanowi problem.

Zastosowanie produktu

Uniwersalne sprzęgło Raydafon znajduje swoje miejsce we wszelkiego rodzaju ciężkich konfiguracjach – na przykład w walcarkach, mechanizmach podnoszących i całej gamie wytrzymałych systemów ciężkich maszyn. Weźmy na przykład nasze sprzęgło uniwersalne o wysokim momencie obrotowym: świetnie nadaje się do łączenia dwóch wałów napędowych, które nie są ustawione w jednej linii, zapewniając płynny przepływ mocy nawet w trudnych warunkach pracy, zwłaszcza w miejscach, gdzie jest mało miejsca i potrzebna jest sztywna, nieteleskopowa konstrukcja.

To sprzęgło naprawdę sprawdza się w określonych sytuacjach — na przykład wtedy, gdy potrzebne jest niezawodne, wytrzymałe sprzęgło uniwersalne do pracy w walcowniach lub trwałe sprzęgło uniwersalne SWC z wałem przegubowym w sprzęcie dźwigowym i transporcie materiałów. W takich przypadkach, nawet przy ekstremalnych obciążeniach i ograniczonej przestrzeni, zapewnia stabilność pracy i brak zakłóceń.

Jeśli chodzi o zastosowania w przemysłowych złączach uniwersalnych, nasz wariant SWC-WD wyróżnia się inteligentną inżynierią, która sprawia, że ​​działa lepiej i dłużej. Porozmawiajmy o jego kluczowej strukturze: ma rozsądną, bezpieczną konfigurację ze zintegrowaną konstrukcją głowicy widelca – pozwala to pozbyć się problemów, takich jak poluzowanie się lub pęknięcie śrub, zwiększając ogólną wytrzymałość o 30–50%. Oznacza to, że działa bezpiecznie i niezawodnie, wytrzymuje dłużej niż modele starszego typu i pozwala uniknąć częstych awarii w miejscach narażonych na duże obciążenia, takich jak uniwersalne złącza przegubowe ciężkich maszyn.

Ponadto może wytrzymać znacznie większe obciążenia — zbudowaliśmy go tak, aby udźwignął większe ciężary, dlatego to uniwersalne sprzęgło przegubowe SWC do dużych obciążeń idealnie nadaje się do miejsc, w których wymagana jest ciężka obsługa ładunków, takich jak sprzęt górniczy lub budowlany. Przenosi także moc niezwykle efektywnie, osiągając sprawność przekładni sięgającą 98,6%. Jako wydajne sprzęgło przegubowe uniwersalne do przenoszenia dużej mocy, zmniejsza zużycie energii i koszty z tym związane, co czyni go najlepszym wyborem w przypadku energooszczędnych rozwiązań w zakresie sprzęgów przegubowych uniwersalnych w przemysłowych przekładniach dużej mocy.

I działa płynnie, prawie bez hałasu — transmisja pozostaje stała, a hałas zwykle waha się w granicach 30–40 dB(A). To ciche sprzęgło uniwersalne zapewnia cichą pracę, co idealnie sprawdza się w miejscach przemysłowych, gdzie problemem jest hałas, przy jednoczesnym zachowaniu niezawodności na wysokim poziomie.
