Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / DZIAŁ HYDRAULICZNY

Producent siłowników hydraulicznych do wózków widłowych do dostaw OEM, wymiany na rynku wtórnym i napraw w terenie

Raydafon produkuje cylindry hydrauliczne do wózków widłowych do elektrycznych wózków widłowych, wózków spalinowych, układarek i sprzętu magazynowego. Każdy zespół jest zbudowany zgodnie z potwierdzonym otworem, skokiem, średnicą tłoczyska i typem zakończenia połączenia, a następnie poddawany testom ciśnieniowym przed opuszczeniem linii montażowej, dzięki czemu może trafić bezpośrednio na ciężarówkę bez regulacji.

Zaopatrujemy fabryki całych maszyn, integratorów układów hydraulicznych, regionalnych dealerów części i jednostki serwisowe odpowiedzialne za urządzenia końcowe. Cylindry są eksportowane do Europy, Azji Południowo-Wschodniej i Ameryki Południowej, co obejmuje zarówno oryginalne wyposażenie, jak i zapotrzebowanie na części zamienne na rynku wtórnym.

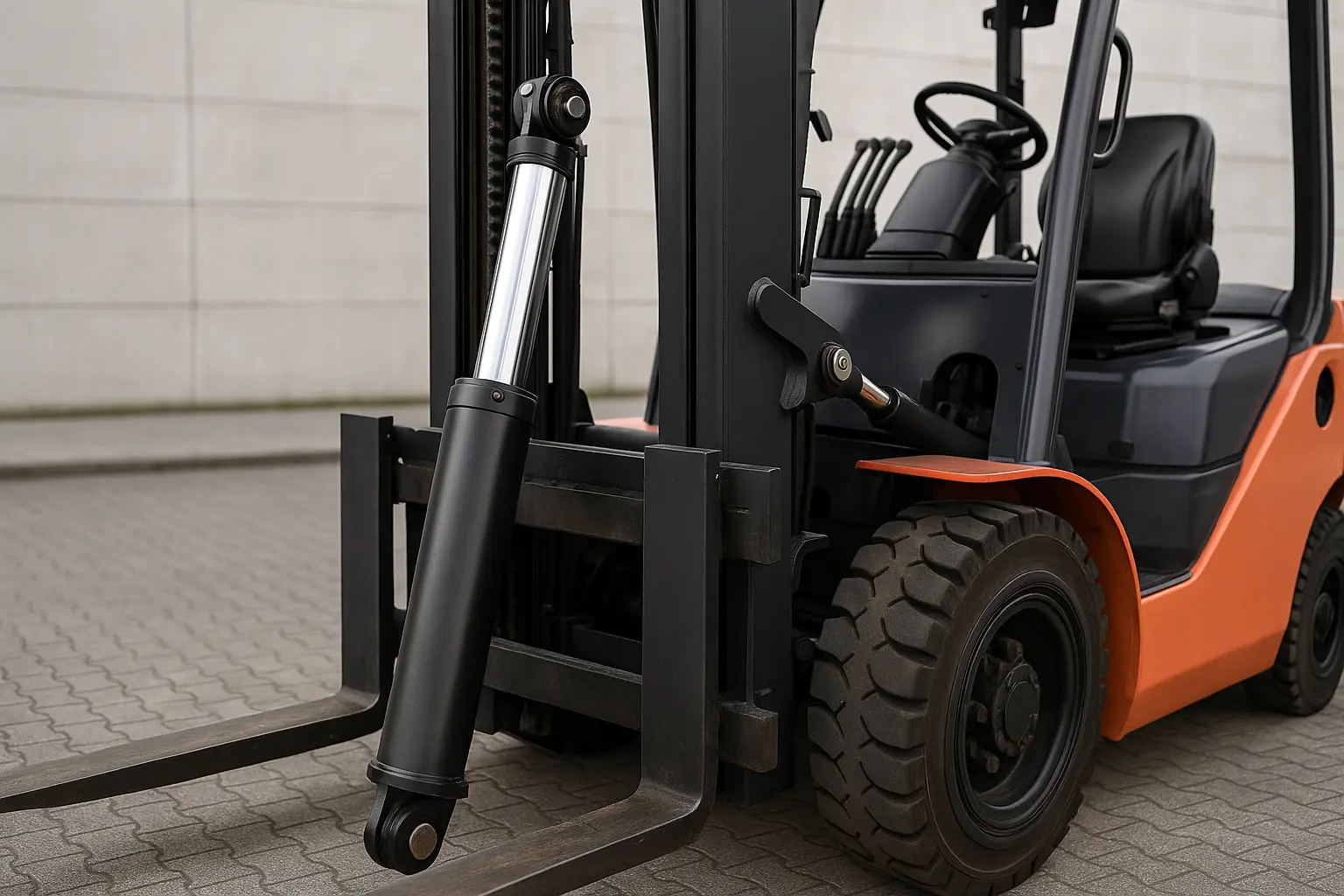

Forklift hydraulic cylinder manufactured by Raydafon
Siłowniki hydrauliczne do wózków widłowych są produkowane z kluczowymi wymiarami obrabianymi maszynowo CNC, uszczelniane w kontrolowanym procesie, a następnie testowane ciśnieniowo przed wysyłką.
1,5–18 tPokrycie tonażu wózków widłowych
7–14 MPaZakres ciśnienia roboczego
Podnieś / przechylStandardowe typy funkcji
CNCKontrola kluczowych wymiarów
OEM/ODMDostosowywanie na podstawie rysunku
01

Zasilanie siłowników hydraulicznych wózków widłowych do mechanizmów przechylania, podnoszenia i przesuwu bocznego

Różne funkcje wózków widłowych stawiają różne wymagania siłownikowi. Siłownik przechylania, siłownik podnoszenia i siłownik przesuwu bocznego nie są wymienne — każdy z nich wymaga własnej średnicy, skoku, przełożenia tłoczyska i geometrii mocowania, aby dopasować je do obsługiwanego masztu i wózka.

  • Siłowniki przechyłu wideł i kontroli kąta masztu
  • Siłowniki podnoszenia do podnoszenia i opuszczania masztu
  • Cylindry mechanizmu przesuwu bocznego
  • Pakiety hydrauliczne do elektrycznych wózków widłowych
  • Cylindry spalinowe do wózków widłowych
  • Układarki i urządzenia do obsługi magazynów
  • Niestandardowy otwór i skok na rysunku
  • Zamiennik istniejących numerów części

Co decyduje o właściwym cylindrze

  • TonażWózki widłowe o masie od 1,5 t do 18 t wymagają zasadniczo różnych rozmiarów otworów i grubości ścianek.
  • FunkcjonowaćFunkcje przechylania, podnoszenia i przesuwu bocznego powodują różne kierunki obciążenia i cykle pracy.
  • MontowaniePrzednie i tylne połączenia sworzniowe, kołnierzowe lub widełkowe muszą pasować do masztu i ramy.
  • ŚrodowiskoKurz, wilgoć i częsta praca wymagają odpowiedniego wykończenia pręta i klasy uszczelnienia.

Kluczowe elementy wykonane są ze stali stopowej o wysokiej wytrzymałości, a powierzchnia pręta jest galwanizowana lub twardo chromowana w celu zapewnienia odporności na korozję i zużycie. Rezultatem jest płynny ruch, szybka reakcja i stabilne uszczelnienie przy częstej codziennej pracy, nie tylko w pierwszym tygodniu po instalacji.

02

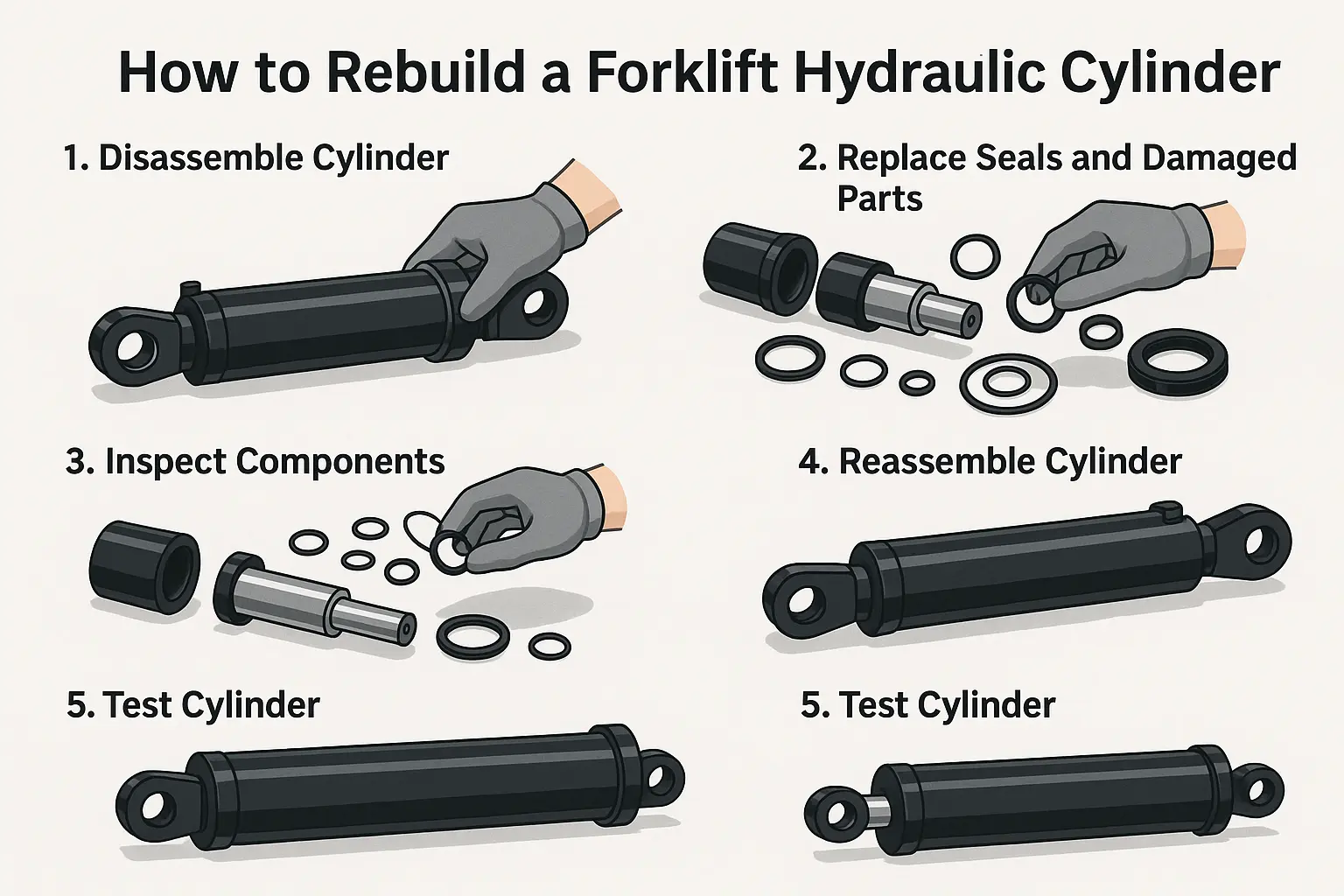

Jak odbudować cylinder hydrauliczny wózka widłowego

Regeneracja siłownika hydraulicznego wózka widłowego nie polega po prostu na odkręceniu zaślepki i wymianie gumowego pierścienia. Proces składa się z pięciu etapów i każdy z nich ma znaczenie — pomiń jeden krok, a w ciągu kilku dni od ponownego uruchomienia urządzenie ponownie zacznie przeciekać.

  1. Rozpręż i wyjmij cylinder Zwolnij ciśnienie w układzie, odłącz przewody hydrauliczne i wyjmij cylinder z ciężarówki. Poluzuj śruby pokrywy końcowej za pomocą klucza i powoli wyciągnij zespół tłoczyska, uważając, aby nie zarysować otworu cylindra. Jeśli w środku znajduje się dużo oleju, należy go spuścić i wyczyścić przed kontynuowaniem.
  2. Sprawdź każdy usunięty element Sprawdź tłok, tłoczysko i pierścienie uszczelniające jeden po drugim pod kątem odkształceń, zużycia, utraty krawędzi lub rdzy. Źródłem wycieku może być pojedynczy ślad zużycia, dlatego nie pomijaj dokładnej kontroli.
  3. Wymień wszystkie stare lub uszkodzone uszczelki Potwierdź specyfikację przed montażem. W niektórych cylindrach stosowane są uszczelnienia kombinowane, a zainstalowanie ich w niewłaściwej orientacji spowoduje natychmiastową awarię, niezależnie od tego, jak dobrze wykonana zostanie reszta przebudowy.
  4. Złóż ponownie w oryginalnej kolejności Zamontuj tłoczysko delikatnie, utrzymując oś środkową w jednej linii. Jeśli tłoczysko nie zostanie prawidłowo wycentrowane, nawet prawidłowo zregenerowany cylinder będzie przeciekał w ciągu kilku dni pracy.
  5. Próba ciśnieniowa przed ponownym montażem Zamontuj zmontowaną butlę na sprzęcie do pomiaru ciśnienia i sprawdź, czy nie ma wewnętrznych wycieków lub zacięć. Dopiero po pozytywnym wyniku testu należy go ponownie zamontować na wózku widłowym.
Forklift hydraulic cylinder rebuild process
Kontrola, wymiana uszczelek i prawidłowy ponowny montaż stanowią większość powodzenia regeneracji — potwierdza to próba ciśnieniowa.

Kiedy odbudowa nie jest tego warta

Jeśli tłoczysko jest wygięte lub średnica cylindra jest poważnie zarysowana, regeneracja nie będzie skuteczna. Wymiana jest rozwiązaniem bardziej ekonomicznym. Raydafon dostarcza pełny asortyment siłowników hydraulicznych i części do wózków widłowych, a także zestawy naprawcze na życzenie — odpowiednie dla warsztatów zajmujących się naprawami wózków widłowych i inżynierów sprzętu, którzy muszą przywrócić wózek widłowy do użytku tego samego dnia.

03

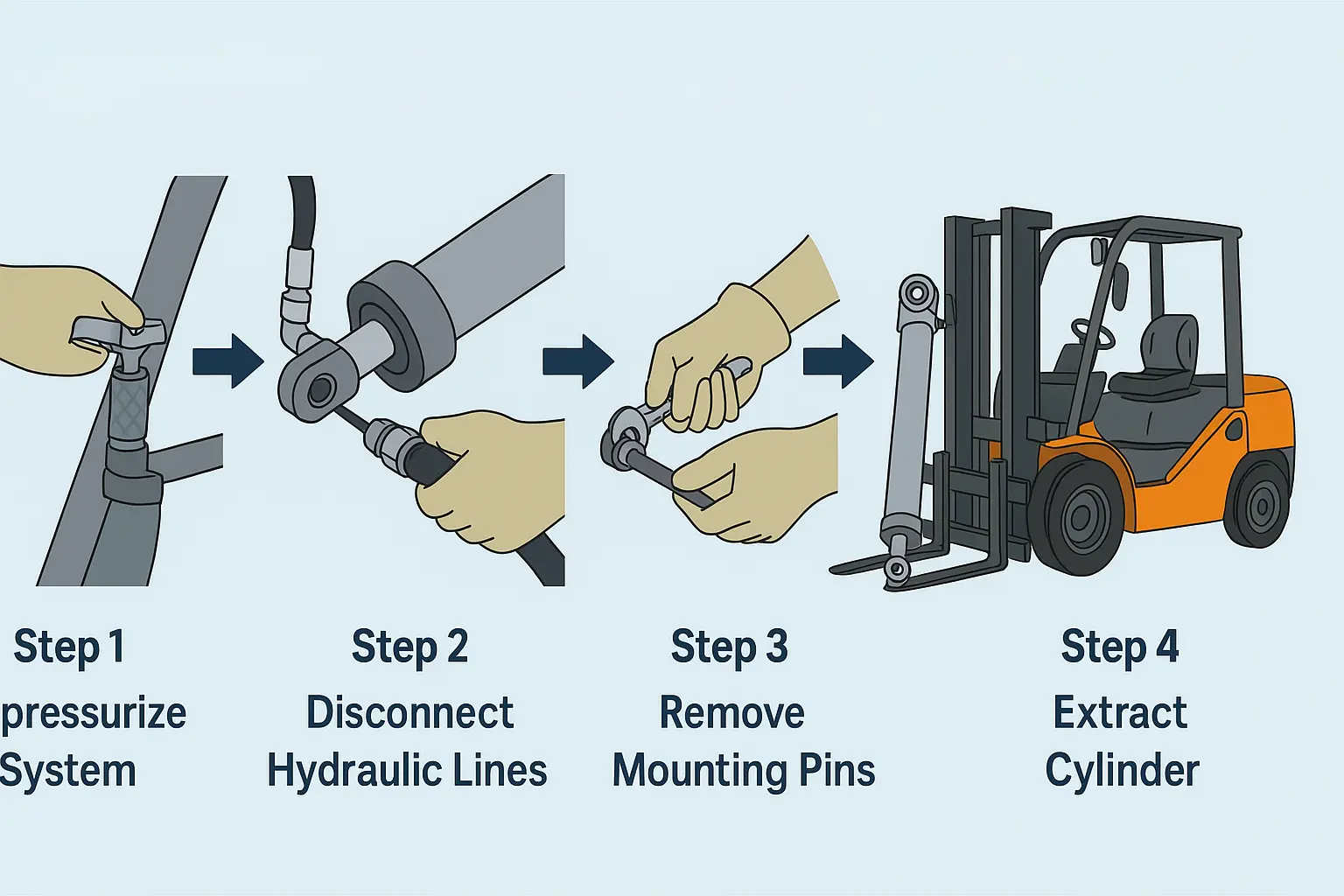

Jak zdemontować siłownik hydrauliczny z wózka widłowego

Kolejność usuwania i szczegóły obsługi decydują o tym, czy praca zajmie dwadzieścia minut, czy uszkodzi otaczające komponenty. Cztery poniższe etapy to standardowa procedura, którą stosują nasi partnerzy serwisowi.

Zwolnij ciśnienie Wyłącz wózek widłowy i poczekaj, aż układ hydrauliczny rozpręży się w sposób naturalny. Przed dotknięciem jakiegokolwiek połączenia odczekaj kilka minut, aby upewnić się, że całe ciśnienie zostało spuszczone.
Odłącz przewody olejowe Owinąć złącze szmatką, aby zebrać resztki oleju, odłączyć wąż wysokociśnieniowy od cylindra i oznaczyć go, aby można było go ponownie podłączyć we właściwym położeniu.
Usuń kołki lub śruby mocujące Siłownik jest zwykle połączony z masztem lub ramą za pomocą przednich i tylnych sworzni. Zlokalizuj położenie sworzni, najpierw usuń pierścienie ustalające, a następnie wybij sworznie lub wyjmij śruby.
Wyjmij cylinder Korpus cylindra jest ciężki. Użyj dwóch osób lub procy, unikaj uderzania w otaczającą konstrukcję i trzymaj otwór cylindra skierowany do góry, aby nie rozlać resztek oleju.
Removing a hydraulic cylinder from a forklift
Po wyjęciu natychmiast zamknij otwór olejowy, aby zapobiec przedostawaniu się kurzu i rdzy podczas przechowywania lub transportu.

Po zdjęciu cylindra z ciężarówki natychmiast zamknij otwór olejowy. Raydafon dostarcza siłowniki hydrauliczne i zestawy uszczelek dopasowane do szerokiej gamy modeli wózków widłowych, dzięki czemu użytkownicy mogą szybko przywrócić działanie sprzętu, zamiast czekać na niestandardowe części.

04

Kogo zaopatrujemy

Kanał 01

Producenci wózków widłowych

Rozwój OEM i ODM w oparciu o rysunki maszyn i wymagania techniczne, w tym specjalne wózki widłowe i konfiguracje z najwyższej półki.

Kanał 02

Integratorzy układów hydraulicznych

Zasilanie siłowników dopasowane do projektu pakietu hydraulicznego, z potwierdzeniem rysunku, przeglądem próbek i harmonogramem dostaw.

Kanał 03

Jednostki serwisowe i konserwacyjne

Butle zamienne i zestawy naprawcze do konserwacji urządzeń końcowych, z szybką reakcją na potrzeby w krótkim czasie.

05

O Raydafonie

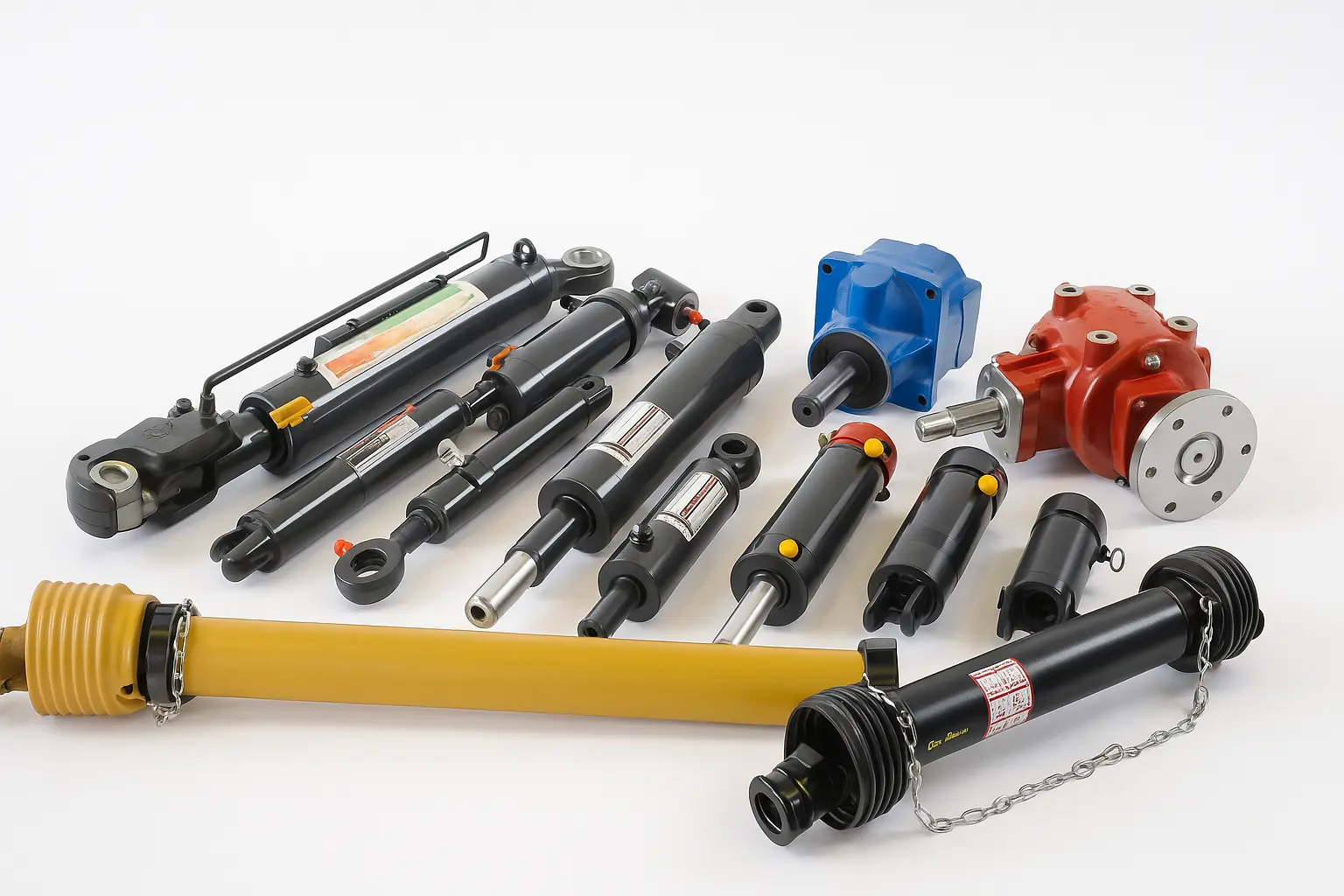

Raydafon hydraulic cylinder factory
Raydafon produkuje siłowniki hydrauliczne do wózków widłowych, dźwigów samojezdnych, śmieciarek, pojazdów do prac lotniczych i innych pojazdów specjalnych.

Raydafon to producent skupiający się na rozwiązaniach z zakresu układów hydraulicznych i przekładniowych. Nie polegamy na języku promocyjnym — stale budujemy produkty, a biznes opieramy na niezawodnej jakości. Przez lata skupiliśmy się na rozwoju i produkcji cylindrów hydraulicznych, oferując szeroką gamę modeli i elastyczną adaptację do maszyn budowlanych i pojazdów specjalnych.

Oprócz cylindrów hydraulicznych do wózków widłowych nasza oferta produktów obejmuje cylindry hydrauliczne do żurawi samojezdnych, cylindry hydrauliczne do śmieciarek i cylindry hydrauliczne do pojazdów do prac lotniczych, wszystkie wykorzystujące materiały o wysokiej wytrzymałości i precyzyjne przetwarzanie, aby zapewnić stabilną pracę w warunkach pracy pod wysokim ciśnieniem i wysoką częstotliwością.

Oprócz cylindrów hydraulicznych Raydafon dostarcza kompletną linię produktów do przenoszenia mocy, w tymWały WOM, rolnicze skrzynie biegów, precyzyjne przekładnieIprzekładnie planetarne. Producenci całych maszyn, osoby zajmujące się naprawami i sprzedawcy części mogą zaopatrywać się w wiele komponentów od jednego dostawcy, eliminując w ten sposób powielanie prac koordynacyjnych.

06

Często zadawane pytania dotyczące siłowników hydraulicznych wózków widłowych

Jakie informacje muszę podać, aby otrzymać ofertę?

Wyślij tonaż wózka widłowego, funkcję siłownika (podnoszenie, przechylenie lub przesunięcie boczne), średnicę tłoczyska, średnicę tłoczyska, skok, styl zakończenia połączenia, wymiary montażowe i ciśnienie robocze. Rysunek, przykładowe zdjęcie lub istniejący numer części znacznie przyspieszają potwierdzenie.

Czy możecie dostarczyć zamiennik istniejącego cylindra wózka widłowego?

Tak. Wyślij oryginalny numer części lub zwymiarowany rysunek, a my potwierdzimy dopasowanie. Jest to najczęstsza droga w przypadku zapotrzebowania na części zamienne na rynku wtórnym.

Czy dostarczacie zestawy naprawcze oraz kompletne cylindry?

Tak. Zestawy naprawcze mogą być dostarczane zgodnie z wymaganiami klienta, co jest przydatne dla osób zajmujących się naprawami wózków widłowych i inżynierów sprzętu, którzy muszą odnowić wózek na miejscu.

Przy jakim ciśnieniu pracują te cylindry?

Siłowniki hydrauliczne wózków widłowych zazwyczaj działają w zakresie 7–14 MPa, w zależności od tonażu i funkcji wózka widłowego. Przed wysyłką każda butla jest poddawana próbie ciśnieniowej w celu potwierdzenia wydajności przy określonej wartości znamionowej.

Jaką obróbkę powierzchni stosuje się na tłoczysku?

Kluczowe komponenty wykonane są ze stali stopowej o wysokiej wytrzymałości, a powierzchnia pręta jest galwanizowana lub chromowana na twardo w celu zapewnienia odporności na korozję i zużycie, odpowiednich do częstej pracy i trudnych warunków pracy.

Czy obsługujesz niestandardowe style otworów, skoków i połączeń?

Tak. Dostarczamy niestandardowe rozwiązania o różnych średnicach cylindrów, skokach i stylach końcówek połączeń dopasowanych do konkretnego modelu wózka widłowego i intensywności pracy, w tym projekty OEM i ODM.

Poproś o wycenę siłownika hydraulicznego do wózka widłowego

Wyślij model wózka widłowego, funkcję cylindra, średnicę, skok i szczegóły montażu. Raydafon potwierdzi specyfikację i prześle ofertę z terminem realizacji — niezależnie od tego, czy jesteś producentem wózków widłowych, integratorem systemów hydraulicznych czy jednostką konserwacyjną.

View as

Cylinder przechyłu wózka widłowego

Cylinder przechyłu wózka widłowego

Siłownik przechylania wózka widłowego Raydafon to specjalnie zaprojektowany siłownik hydrauliczny do sterowania pochyleniem masztu wideł w wózkach widłowych o udźwigu 1,5–18 ton. Wykonane ze stali o wysokiej wytrzymałości z dopasowanym tłokiem, korpusem cylindra, tłoczyskiem i zestawem uszczelek. Ciśnienie robocze 7-14 MPa, brak wahań ciśnienia pod obciążeniem. Standardowe średnice otworów 60-100 mm, średnice prętów 25-40 mm, skok 32-193 mm. Mocowanie śrubowe i połączenie z pierścieniem ustalającym umożliwiają wymianę uszczelki olejowej w ciągu kilku minut bez zdejmowania masztu. Nadaje się do magazynów, fabryk i portów. Niestandardowy otwór, skok i odległość montażowa dostępne dla marek wózków widłowych OEM. MOQ 50 jednostek, czas realizacji zbiorczej 25-35 dni. Wyślij model wózka widłowego, wymagania dotyczące średnicy/skoku i ilość w celu wyceny.
Cylinder podnośnika wózka widłowego

Cylinder podnośnika wózka widłowego

Cylinder wózka widłowego Raydafon to pionowy element podnośnika instalowany na maszcie, który podnosi i opuszcza karetkę wideł. Wykonany ze stali o wysokiej wytrzymałości, z dopasowanym tłokiem i zoptymalizowaną strukturą pierścienia uszczelniającego. Modele standardowe obejmują średnicę otworu Φ56–60 mm, pręt Φ45 mm, skok 1500–1505 mm i ciśnienie robocze 17,5–18,1 MPa. Zaawansowane modele są wyposażone w urządzenie buforowe, które zapobiega mocnym uderzeniom przy pełnym skoku, chroniąc zarówno ładunek, jak i konstrukcję masztu. Kompatybilny z wózkami widłowymi elektrycznymi i diesla. Pięć standardowych modeli od N30M300 do A2A35M300, niestandardowy otwór i skok dostępne dla OEM. MOQ 50 jednostek, czas realizacji zbiorczej 25-35 dni. Wyślij model wózka widłowego, wymagania dotyczące skoku i ilość do wyceny.
Jako niezawodny producent i dostawca w Chinach nasze produkty przeszły certyfikat CE. Jeśli chcesz kupić wysokiej jakości produkty, skontaktuj się z nami.
