SWC-WH bez złącza uniwersalnego typu zgrzewanego elastycznie

SWC-WH bez złącza uniwersalnego typu zgrzewanego elastycznie

SWC-WH firmy Raydafon bez złącza elastycznego do spawania uniwersalnego Nieelastyczne, spawane złącza uniwersalne wykorzystują połączenia spawane, aby zapewnić niezawodną transmisję, co czyni je niezawodnym wyborem do zastosowań wymagających dużych obciążeń, takich jak sprzęt metalurgiczny i górniczy. Jesteśmy producentem sprzęgieł fizycznych w Chinach. Jako rzetelny producent oferujemy stabilne dostawy i możemy dostosować detale do specyfikacji Twojego sprzętu. W celu uzyskania szczegółów cenowych prosimy o bezpośredni kontakt.
Spawane jarzmo · Brak elementu elastycznego · Gotowość do montażu OEM

SWC-WH Bez zgrzewania elastycznego Złącze uniwersalne doWały napędowe o dużej wytrzymałości

A rigid, welding-type cardan coupling built for rolling mills, cranes, mining and metallurgical drives. Spawane jarzmo eliminuje luzy w połączeniach śrubowych. Precyzyjne łożyska igiełkowe utrzymują tarcie na niskim poziomie. Bore 100–550 mm, torque up to 710 kN·m, 35CrMo alloy steel, ISO 9001 production in Ningbo, China.

Nudziarz100 – 550 mm
Nominalny moment obrotowy1,25 – 710 kN·m
Kąt zagięcia15° – 25°
TworzywoStal 35CrMo
MOQ1 sztuka
Czas realizacji15 – 30 dni

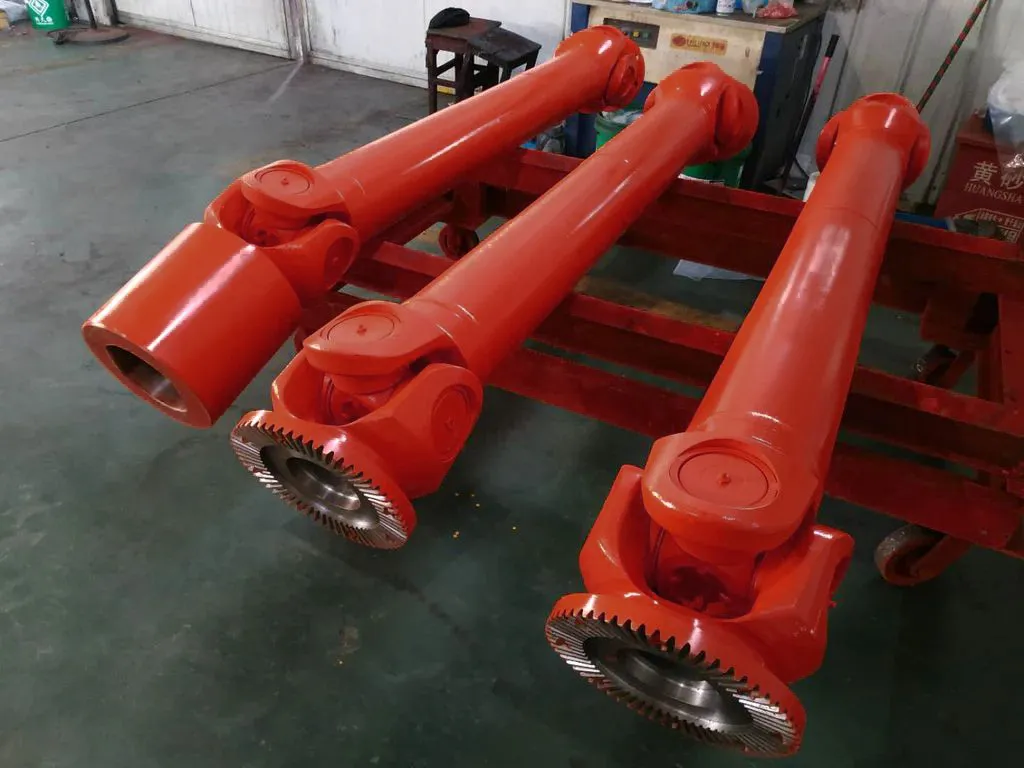

SWC-WH without flex welding type universal coupling welded yoke product photo

01Co to jest SWC-WH bez złącza uniwersalnego typu zgrzewanego elastycznie?

SWC-WH jestsztywne sprzęgło uniwersalnektóry przenosi moment obrotowy poprzez przyspawane jarzmo i centralny krzyż osadzony na precyzyjnych łożyskach igiełkowych. W odróżnieniu od złączek elastycznych zawierabrak elementu elastycznego, więc nie ma gumy, pakietu sprężyn ani elementu elastycznego kompensującego, który mógłby się zużywać. To sprawia, że ​​jest to preferowany wybór, gdy wymaga tego napędwysoki moment obrotowy, wysoka odporność na wstrząsy i długa żywotnośćzamiast tłumienia skrętnego.

The welded yoke is the key difference from bolted-yoke designs. Under continuous vibration, bolted joints can loosen, causing fretting, backlash and eventually failure. Spawanie całkowicie eliminuje ten rodzaj awarii. Dla zaopatrzenia kupującychsprzęgła uniwersalne do przemysłowych wałów napędowychprzekłada się to na mniejszą liczbę przestojów konserwacyjnych i niższy całkowity koszt posiadania w całym okresie użytkowania sprzęgła.

Jeśli Twoje zastosowanie wymaga podatności na skręcanie zamiast sztywności, porównaj je zStandardowy typ zgrzewania elastycznego SWC-BHlub długa rozpiętośćTyp spawania długiego elastycznego SWC-CH, które dodają elastyczny element pomiędzy dwoma jarzmami.

02Dane techniczne SWC-WH: Zakres średnicy, momentu obrotowego i niewspółosiowości

Poniższa tabela zawiera listę wszystkich standardowych rozmiarów serii SWC-WH. Użyj go, aby dopasować średnicę wału, wymagany nominalny moment obrotowy i dostępną długość montażową, zanim złożysz zapytanie ofertowe. Niestandardowe otwory, rowki wpustowe i długości są dostępne na żądanie.

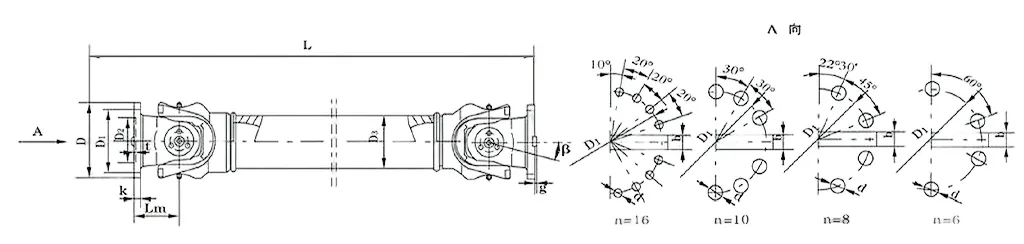

SWC-WH bez złącza uniwersalnego typu zgrzewanego elastycznie — pełna tabela rozmiarów
Model D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Bezwładność (kg·m²) Waga (kg)
Lmin +100mm Lmin +100mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Tylko kątowe

SWC-WH kompensuje niewspółosiowość kątową do 15°–25°. Aby uzyskać ruch osiowy, połącz go z wałem z przesuwnym wielowypustem.

Wybór momentu obrotowego

Zastosuj współczynnik serwisowy 1,5–2,5 dla momentu znamionowego w zależności od poziomu wstrząsów i cyklu pracy.

Dopasowanie otworu

Standardowe otwory D1 js11 / D2 H7 wymienione powyżej. Dostępne są niestandardowe otwory stopniowane lub wielowypustowe.

Alternatywa kołnierzowa

Jeśli na wale zastosowano interfejs kołnierzowy, zobaczTyp kołnierzowy SWC-WFw tej samej serii.

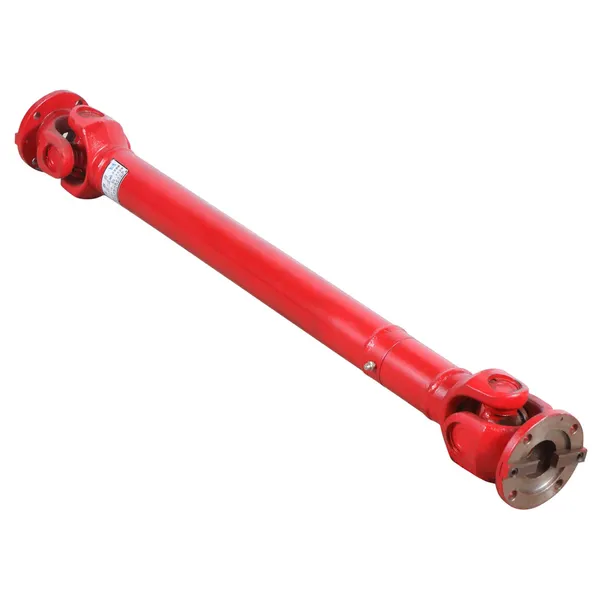

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Dlaczego kupujący wybierają spawane złącza jarzmowe do maszyn o dużej wytrzymałości

Inżynierowie ds. zakupów wybierają SWC-WH z trzech powodów komercyjnych:krótsze przestoje, mniej cykli wymiany i niższy całkowity koszt na godzinę pracy.

  • Brak poluzowania połączeń śrubowych.Spawane jarzmo eliminuje awarię polegającą na rozluźnianiu drgań, która skraca żywotność połączeń z jarzmem śrubowym w walcarkach i kruszarkach.
  • Wysoka gęstość momentu obrotowego.Nominalny moment obrotowy do 710 kN·m w kompaktowej obudowie, pokrywający większość ciężkich zastosowań wału napędowego.
  • Precyzyjne łożyska igiełkowe.Niskie tarcie, wysoka wydajność i długie okresy między smarowaniami zmniejszają nakład pracy konserwacyjnej.
  • Stal stopowa 35CrMo.Obrobione cieplnie w celu zapewnienia odporności na zużycie, zmęczenie i wstrząsy w górnictwie, hutnictwie i środowisku morskim.
  • Szeroka tolerancja kątowa.Kompensacja 15°–25° zmniejsza koszty wyrównania podczas instalacji.
  • Konstrukcja nadająca się do serwisowania.Wymienne części eksploatacyjne wydłużają żywotność sprzęgła poza jeden cykl wymiany.

04Gdzie stosowane są sprzęgła SWC-WH: zastosowania i branże

SWC-WH jest stosowany wszędzie tam, gdzie sztywne sprzęgło o wysokim momencie obrotowym musi wytrzymać ciągłe wstrząsy i wibracje. Typowe instalacje obejmują:

Walcownie stali Linie metalurgiczne Suwnice pomostowe Maszyny do podnoszenia portów Przenośniki górnicze Kruszarki i wiertnice Napęd morski Maszyny pokładowe Napędy cementu i papieru Wytrzymałe stoły testowe Napędy energii odnawialnej Linie Procesu Chemicznego

Jeśli Twój napęd wymaga również przemieszczenia osiowego lub podatności na skręcanie, przejrzyj pełną wersjęuniwersalny zakres sprzęgiełlub alternatywaseria sprzęgieł zębatychprzed określeniem.

05Niestandardowe złącza SWC-WH: produkcja OEM, marka własna i produkcja na podstawie rysunków

Raydafon jestProducent sprzęgła uniwersalnego OEM, a nie firma handlowa. Dostosowywanie odbywa się w naszym własnym zakładzie ISO 9001 w Ningbo w Chinach.

Otwór i wpust

D1 js11, D2 H7 lub tolerancja niestandardowa. Interfejs klucza równoległego, wielowypustowego lub tarczy skurczowej.

Wzór kołnierza

Okrąg śrub, średnica pilota i liczba śrub dopasowane do rysunku kołnierza współpracującego.

Długość i równowaga

Lmin i dłuższe długości. Klasy wyważenia dynamicznego dla wałów szybkoobrotowych.

Powłoka i znakowanie

Malowanie, oksydowanie na czarno, cynkowanie. Tabliczka znamionowa i oznaczenie marki własnej.

Wyślij rysunek w formacie PDF, DWG, DXF lub STEP z wymiarami wału i cyklem pracy. Nasi inżynierowie przesyłają rekomendację rozmiaru i wycenę w ciągu 24 godzin.

06Kontrola jakości, certyfikaty i 12-miesięczna gwarancja

Każde łączniki SWC-WH przed wysyłką przechodzą udokumentowaną trasę kontroli. Jest to ścieżka dowodowa, na której polegają zagraniczni nabywcy w celu uzyskania zgody dostawcy i kontroli przychodzącej.

  • Proces produkcyjny posiadający certyfikat ISO 9001
  • Dokumenty weryfikacji przychodzącej stali i obróbki cieplnej
  • Protokół kontroli wymiarowej otworu, rowka wpustowego i Lmin
  • Kontrola spoiny na złączu jarzma
  • Test dopasowania i rotacji łożyska przed pakowaniem
  • 12-miesięczna ograniczona gwarancja na wady produkcyjne

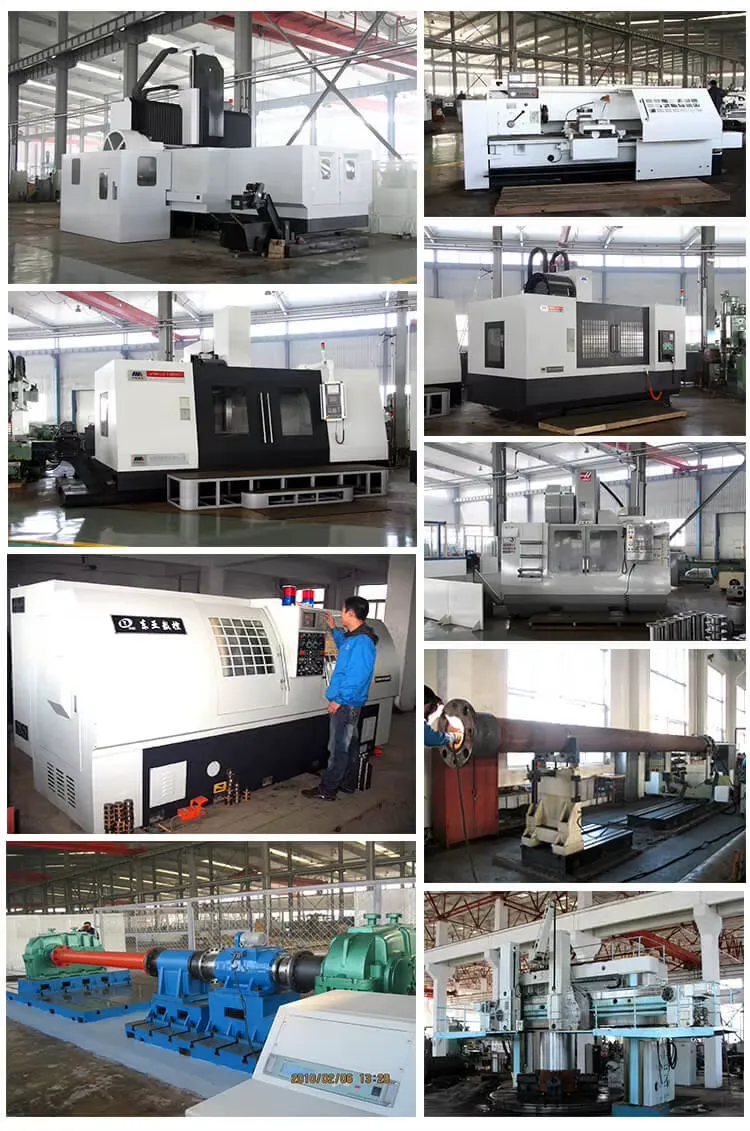

Raydafon universal coupling manufacturing workshop Ningbo China

07Jak zamówić: MOQ, czas realizacji, pakowanie i wysyłka

MOQ

1 sztuka dla rozmiarów standardowych. Ceny hurtowe już od 50 sztuk.

Czas realizacji

15–30 dni po pobraniu potwierdzenia i wpłacie.

Uszczelka

Drewniana skrzynka, folia antykorozyjna VCI, środek pochłaniający wilgoć, niestandardowa paleta dla dużych rozmiarów.

Wysyłka

Morski, lotniczy lub ekspresowy. Dostępne warunki EXW / FOB / CIF / DDP.

Dokumenty

CI, PL, CO, formularz A/E, certyfikat materiałowy, raport wymiarowy.

Zapłata

T/T, akredytywy na widoku i inne warunki do negocjacji dla stałych nabywców.

SWC-WH universal coupling inspection and assembly line

08Często zadawane pytania dotyczące sprzęgów uniwersalnych SWC-WH

Co oznacza „bez typu zgrzewania elastycznego” w przypadku złącza SWC-WH?

Oznacza to, że sprzęgło nie ma elastycznego ani elastycznego elementu na ścieżce momentu obrotowego, a jarzmo jest łączone poprzez spawanie, a nie skręcanie. Eliminuje to luzowanie połączeń śrubowych pod wpływem wibracji i zwiększa sztywność konstrukcji. Jest to właściwy wybór w przypadku napędów o wysokim momencie obrotowym i dużych udarach, w których nie jest wymagany element elastyczny.

Jaki jest zakres momentu obrotowego i średnicy serii SWC-WH?

Średnica wirowania 100–550 mm, moment nominalny 1,25–710 kN·m, moment zmęczeniowy 0,63–355 kN·m, otwór standardowy D1 57–426 mm. Dostępne są niestandardowe otwory i wały stopniowane.

Jakie materiały i łożyska są używane?

Jarzma i kołnierze są wykonane ze stali stopowej 35CrMo poddanej obróbce cieplnej. Czop poprzeczny działa na precyzyjnych łożyskach igiełkowych, co zmniejsza tarcie i wydłuża żywotność w ciągłych warunkach przemysłowych.

Jaki jest maksymalny kąt niewspółosiowości?

W zależności od rozmiaru, przesunięcie kątowe od 15° do 25°. SWC-WH nie kompensuje przemieszczenia osiowego — należy go połączyć z przesuwnym wielowypustem lub wałem teleskopowym, jeśli występuje przemieszczenie osiowe.

Czy oferujecie złącza OEM lub niestandardowe SWC-WH?

Tak. Dostosowujemy otwór, wpust, wzór kołnierza, długość, stopień wyważenia, obróbkę powierzchni i tabliczkę znamionową. Wyślij rysunek w formacie PDF, DWG, DXF lub STEP, a my wycenimy go w ciągu 24 godzin.

Jakie jest MOQ, czas realizacji i gwarancja?

MOQ 1 sztuka dla standardowych rozmiarów. Czas realizacji 15–30 dni w zależności od rozmiaru i dostosowania. 12-miesięczna ograniczona gwarancja na wady produkcyjne.

Jak wybrać właściwy rozmiar SWC-WH dla mojego wału napędowego?

Provide nominal torque, peak torque, speed, shaft diameters, misalignment angle and duty cycle. Our engineers will recommend the size with the correct service factor. Możesz także przejrzeć całośćporadnik doboru sprzęgła uniwersalnegozanim się z nami skontaktujesz.

Czy mogę otrzymać próbkę przed złożeniem zamówienia zbiorczego?

Tak. Zamówienia próbek są akceptowane dla standardowych rozmiarów. Przykładowy koszt i fracht są podawane osobno i mogą zostać zaliczone na poczet pierwszego zamówienia zbiorczego.

Poproś o wycenę sprzęgła uniwersalnego SWC-WH

Wyślij rysunek wału, moment obrotowy i prędkość. Nasi inżynierowie odpowiadają w ciągu 24 godzin, podając zalecenia dotyczące rozmiaru i cenę fabryczną.
