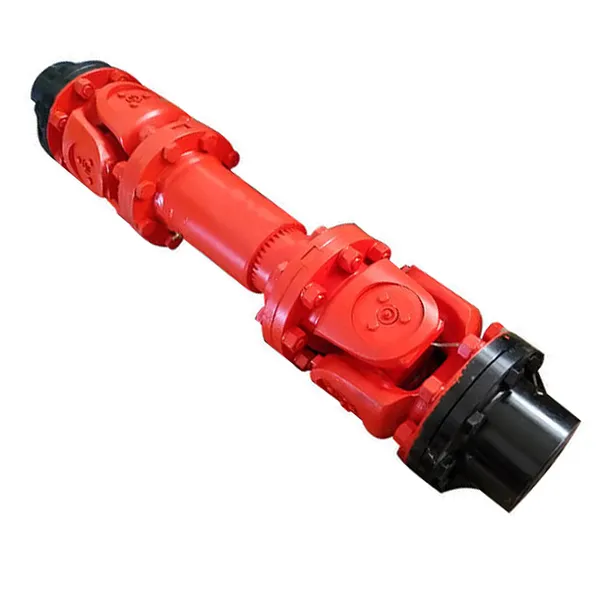

SWC-BF Standardowe łączniki uniwersalne z kołnierzem elastycznym

Standardowe sprzęgło uniwersalne z kołnierzem elastycznym SWC-BF firmy Raydafon zostało zbudowane tak, aby niezawodnie przenosić moment obrotowy w ciężkich maszynach – na przykład walcowniach, sprzęcie papierniczym, napędach przemysłowych i wszystkich konfiguracjach wymagających dużej wydajności. Ma elastyczną konstrukcję kołnierza i średnicę obrotu w zakresie od 180 mm do 620 mm, a to standardowe elastyczne sprzęgło uniwersalne radzi sobie z niewspółosiowością kątową do 15 stopni oraz momentem obrotowym sięgającym 1250 kN·m. Nawet w wymagających środowiskach pracy działa stabilnie, bez spadków. Wykonujemy je z wytrzymałej stali 35CrMo i precyzyjnych łożysk igiełkowych, dzięki czemu idealnie nadają się jako uniwersalne sprzęgła do maszyn przemysłowych i elastyczne sprzęgła kołnierzowe do ciężkiego sprzętu – przenoszą moc mocno i prawie nie zauważasz żadnych wibracji.

Nasza produkcja w Chinach odbywa się zgodnie z normami ISO 9001, dzięki czemu uniwersalne sprzęgło SWC-BF jest trwałe i odporne na korozję – a wszystko to dzięki chromowanemu półosi. Połączenie kołnierzowe ułatwia instalację, co jest dużą pomocą w takich dziedzinach jak metalurgia, górnictwo i przemysł stoczniowy – tam, gdzie wymagana jest umiarkowana elastyczność osiowa. Możemy również dostosować jego rozmiar i moment obrotowy, więc to trwałe elastyczne sprzęgło uniwersalne doskonale sprawdza się jako niestandardowe sprzęgła uniwersalne do walcarek i innych potrzeb przemysłowych. A cena jest konkurencyjna, bez przeładowania. Wiedza Raydafon oznacza, że ​​poświęcisz mniej czasu na konserwację, a Twój sprzęt pozostanie bardziej niezawodny – na czym mogą polegać operatorzy na całym świecie.

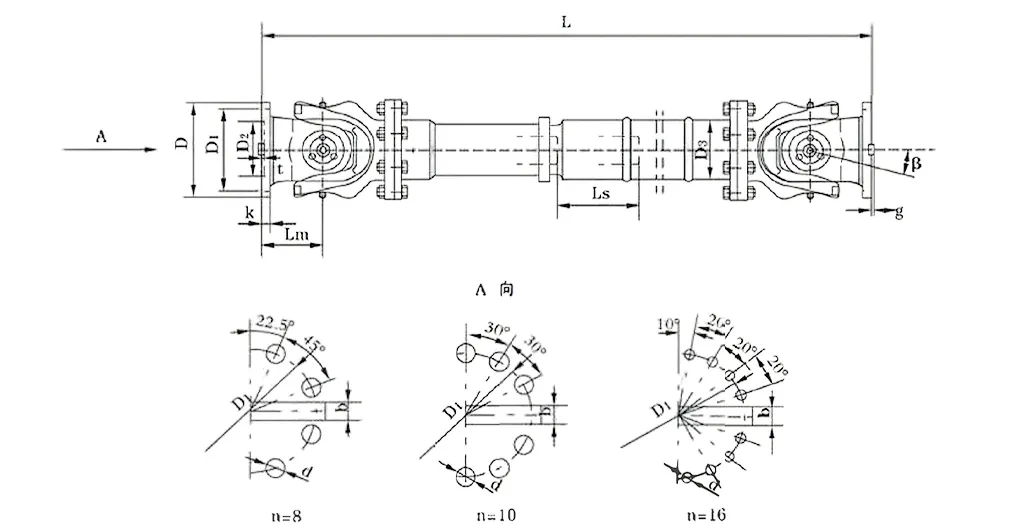

Specyfikacja produktu

Typy produktów

Sprzęgła uniwersalne — zwane także sprzęgłami uniwersalnymi — to części mechaniczne, które przenoszą moment obrotowy i ruch obrotowy pomiędzy dwoma wałami, które mogą nie być idealnie dopasowane. Radzą sobie z niewspółosiowością kątową, osiową i promieniową, a wszystko to przy jednoczesnym zapewnieniu wydajnego przenoszenia mocy w różnych zastosowaniach przemysłowych. W firmie Raydafon nasza seria sprzęgieł uniwersalnych z przegubami Cardana SWC jest doskonałym przykładem najwyższej klasy inżynierii, oferując rozwiązania w zakresie sprzęgieł uniwersalnych o wysokim momencie obrotowym, przeznaczone specjalnie do miejsc o dużym obciążeniu, takich jak walcownie i maszyny dźwigowe.

Rozważmy główne typy sprzęgieł uniwersalnych:

Najpierw jest pojedynczy przegub uniwersalny. Posiada jeden sworzeń w kształcie krzyża łączący dwa jarzma, co pozwala na przesunięcie kątowe wałów do 45 stopni. Działa dobrze w konfiguracjach z umiarkowanymi przesunięciami, chociaż może powodować zmiany prędkości. Niezawodne, uniwersalne sprzęgło przegubowe Raydafon do zastosowań w walcowniach często wykorzystuje konstrukcje pojedynczych przegubów w kompaktowych konstrukcjach, dzięki czemu doskonale wytrzymuje nawet przy dużych obciążeniach.

Następnie jest podwójny przegub uniwersalny. Ma dwa pojedyncze, połączone ze sobą przeguby, które radzą sobie z większymi niewspółosiowościami i utrzymują prawie stałą prędkość przekładni – idealne do trudnych konfiguracji wałów. Jeśli potrzebujesz trwałego sprzęgła z wałem przegubowym SWC w sprzęcie dźwigowym i transporcie materiałów, modele Raydafon z podwójnym przegubem zwiększają stabilność i redukują wibracje w przemysłowych systemach sprzęgów uniwersalnych pracujących pod wysokimi naprężeniami.

Następny jest teleskopowy lub rozszerzalny przegub uniwersalny. Posiada wypusty lub części przesuwne, które umożliwiają regulację długości, a jednocześnie kompensują niewspółosiowość, co sprawdza się w przypadku ruchów osiowych w konfiguracjach dynamicznych. Wytrzymałe sprzęgło przegubowe SWC firmy Raydafon obejmuje opcje teleskopowe — działa jako wydajne sprzęgło uniwersalne do przenoszenia dużych mocy w miejscach takich jak kopalnie lub place budowy, gdzie wymagana jest elastyczność w zakresie długości wału.

Istnieją również typy piast pełnych, znudzonych lub wielowypustowych. Różnią się one sposobem łączenia: piasty pełne nie mają otworów, piasty nudne mają otwory okrągłe, sześciokątne lub kwadratowe, a piasty wielowypustowe mają rowki zapewniające ciasne dopasowanie. W przypadku energooszczędnych rozwiązań w zakresie sprzęgów uniwersalnych Raydafon oferuje konstrukcje wielowypustowe w naszej gamie cichych sprzęgieł uniwersalnych — optymalizują one przenoszenie momentu obrotowego i utrzymują hałas na poziomie 30–40 dB(A) we wrażliwych miejscach przemysłowych.

Uniwersalne złącza przegubowe Raydafon, w tym seria SWC, są wykonane ze zintegrowaną konstrukcją łba widełkowego — koniec z problemami związanymi ze śrubami, co zwiększa wytrzymałość o 30–50% i osiąga wydajność przekładni do 98,6%. Te cechy sprawiają, że nasze produkty są najlepszym wyborem dla profesjonalistów, którzy potrzebują niestandardowych, wydajnych rozwiązań.

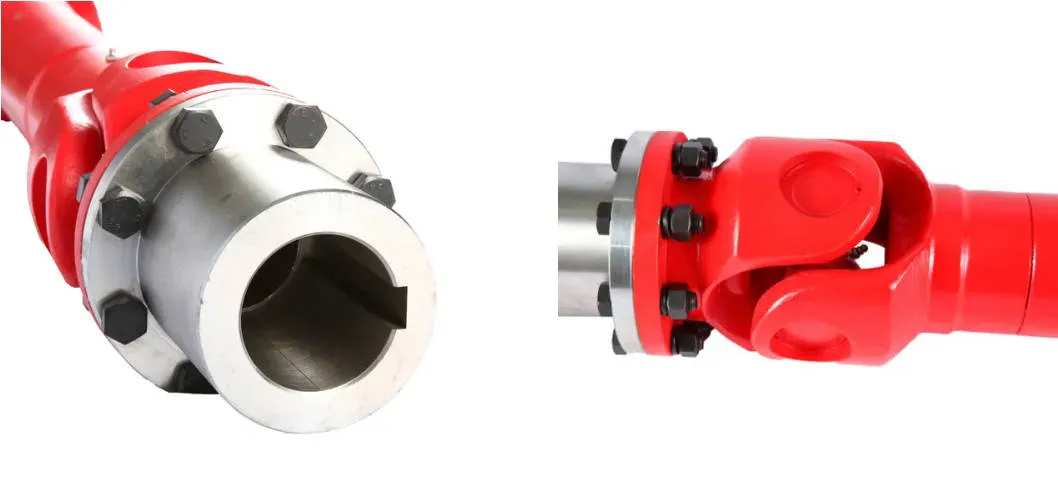

Zalety produktu

Sprzęgła uniwersalne — jako doskonały przykład weźmy sprzęgło uniwersalne z przegubem Cardana SWC firmy Raydafon — przynoszą duże korzyści przemysłowym układom przekładniowym. Skutecznie przenoszą moment obrotowy pomiędzy wałami, które nie są współliniowe, radzą sobie z wszelkiego rodzaju odchyleniami i są niezbędne do zapewnienia płynnego przebiegu operacji w trudnych warunkach, takich jak te, które wymagają rozwiązań z przegubami uniwersalnymi o wysokim momencie obrotowym.

Przyjrzyjmy się ich głównym zaletom: po pierwsze, świetnie kompensują niewspółosiowość. Sprzęgła uniwersalne wytrzymują niewspółosiowość kątową, osiową i promieniową do 25 stopni, co czyni je niezawodnymi, uniwersalnymi sprzęgłami przegubowymi do dużych obciążeń, stosowanymi w walcowniach. Robią to bez powodowania nadmiernych naprężeń mechanicznych lub wibracji, dzięki czemu Twoje maszyny pozostają chronione.

Do tego dochodzi ich wysoka trwałość i długa żywotność. Budujemy te złącza ze zintegrowaną konstrukcją głowicy widełkowej i materiałami o wysokiej wytrzymałości, co zmniejsza ryzyko, takie jak poluzowanie się lub pęknięcie śrub, zwiększając integralność strukturalną o 30–50%. Właśnie dlatego trwałe sprzęgło uniwersalne SWC z wałem przegubowym stosowane w sprzęcie do podnoszenia i transportu materiałów tak dobrze sprawdza się na długich odcinkach w trudnych warunkach; zdecydowanie przewyższa tradycyjne modele.

Charakteryzują się także najwyższą nośnością i momentem obrotowym. Zaprojektowane do przenoszenia dużych ciężarów i przenoszenia nominalnych momentów obrotowych od 0,15 do 1000 kN·m, przemysłowe sprzęgło uniwersalne doskonale sprawdza się w systemach sprzęgów uniwersalnych do maszyn ciężkich. W tych konfiguracjach stała wydajność przy ekstremalnych obciążeniach ma decydujące znaczenie, a to sprzęgło sprawdza się za każdym razem.

Jeśli chodzi o efektywność przenoszenia mocy, są nie do pobicia. Wytrzymałe sprzęgło przegubowe SWC, osiągające sprawność do 98,6%, utrzymuje niskie straty energii. To sprawia, że ​​jest to wydajne sprzęgło uniwersalne do przenoszenia dużych mocy w zastosowaniach przemysłowych o dużej mocy, a z czasem ta wydajność przekłada się na rzeczywiste oszczędności.

Co nie mniej ważne, oszczędzają energię i działają cicho. Jako energooszczędne rozwiązania w zakresie sprzęgów uniwersalnych, zmniejszają zużycie energii elektrycznej i działają przy poziomie głośności zaledwie 30-40 dB(A). To ciche sprzęgło uniwersalne jest idealne do zastosowań przemysłowych, w których problemem jest hałas — zapewnia niezawodność, której potrzebujesz, bez głośnej pracy.

Zasada pracy

Sprzęgła uniwersalne — większość ludzi nazywa je sprzęgłami uniwersalnymi — działają w oparciu o prosty, ale skuteczny pomysł mechaniczny: przenoszą moment obrotowy i ruch obrotowy pomiędzy dwoma wałami, które nie są idealnie dopasowane, radząc sobie z niewspółosiowością kątową, osiową i promieniową bez pomijania rytmu. Weźmy na przykład uniwersalne sprzęgło przegubowe wału kardana SWC firmy Raydafon — to świetny przykład tej zasady. Wykorzystuje sworzeń w kształcie krzyża (często nazywamy go pająkiem) do łączenia jarzm na każdym wale, dzięki czemu moc przenoszona jest płynnie nawet w obciążonych instalacjach przemysłowych.

Sercem tego działania jest przegub poprzeczny: umożliwia niezależny obrót jarzm, co kompensuje przechylenie wału do 25 stopni, przy jednoczesnym zachowaniu stałego dostarczania momentu obrotowego. To uniwersalne sprzęgło przegubowe o wysokim momencie obrotowym utrzymuje również zmiany prędkości obrotowej na minimalnym poziomie — zwłaszcza w przypadku konstrukcji z podwójnym przegubem — dlatego idealnie nadaje się do prac wymagających niezawodnego, wytrzymałego sprzęgła przegubowego uniwersalnego do operacji w walcowniach. W serii SWC firmy Raydafon dodaliśmy zintegrowaną konstrukcję głowicy widelca, aby uczynić ten mechanizm jeszcze lepszym: eliminuje problemy takie jak luzowanie się śrub, zwiększa wytrzymałość konstrukcyjną o 30%-50% i pomaga wydłużyć jego żywotność w miejscach o dużych naprężeniach.

Zasada ta zapewnia również dużą nośność. Sprzęgło wytrzymuje nominalne momenty obrotowe od 0,15 do 1000 kN·m, przy średnicach obrotu od φ58 do φ620 – dlatego trwałe sprzęgło SWC z uniwersalnym wałkiem przegubowym do urządzeń dźwigowych i transportu materiałów jest tak solidnym wyborem do trudnych zastosowań. Ponadto przemysłowe sprzęgło uniwersalne osiąga sprawność przekładni do 98,6%, zmniejszając zużycie energii w układach sprzęgów uniwersalnych do maszyn ciężkich.

Co więcej, uniwersalne sprzęgło Raydafon SWC do dużych obciążeń ma cechy, które odpowiadają zasadzie skupienia się na płynnym działaniu: utrzymuje stałą transmisję, a hałas utrzymuje się na poziomie 30-40 dB(A). To sprawia, że ​​jest to wydajne sprzęgło uniwersalne do przenoszenia dużych mocy oraz najlepsze, energooszczędne rozwiązanie w postaci sprzęga uniwersalnego do zastosowań przemysłowych o dużej mocy. Podsumowując, to ciche sprzęgło uniwersalne zapewnia ciszę, dlatego doskonale sprawdza się w miejscach, w których problemem jest hałas – bez utraty niezawodności.

Recenzje klientów

⭐⭐⭐⭐⭐ Li Jun, starszy inżynier, Jiangsu Power Equipment Co., Ltd.

Od kilku miesięcy używamy standardowego łącznika uniwersalnego z kołnierzem elastycznym SWC-BF firmy Raydafon i sprawdza się on znakomicie. Najbardziej wyróżnia się elastyczność tego sprzęgła — dzięki niemu nasze maszyny są znacznie bardziej niezawodne, zwłaszcza jeśli chodzi o kompensację niewspółosiowości wałów. Instalacja przebiegła bezproblemowo, bez skomplikowanych etapów, a jakość spawów również wygląda solidnie – z pewnością daje nam pewność, że będzie trwała. Za tę cenę jest to naprawdę dobry stosunek jakości do ceny, a jeśli pracujesz w branży maszyn ciężkich, zdecydowanie polecam to uniwersalne sprzęgło z elastycznym kołnierzem.

⭐⭐⭐⭐⭐ John Davis, inżynier mechanik, Manchester Engineering Ltd., Wielka Brytania

W naszym zakładzie w Manchesterze wymieniliśmy stare sprzęgło na łącznik uniwersalny typu Flex Flange Standard SWC-BF firmy Raydafon i różnica była od razu widoczna. To uniwersalne sprzęgło przenosi moc płynnie i wydajnie, nawet gdy pracujemy w warunkach dużego obciążenia — nigdy nie przestaje. Elastyczność w połączeniu z wytrzymałą konstrukcją sprawia, że ​​nasze maszyny działają bez zakłóceń. Co więcej, firma Raydafon dostarczyła nam przesyłkę szybko, a obsługa klienta była na najwyższym poziomie, co znacznie poprawiło cały proces zakupu. Gorąco polecamy to niezawodne uniwersalne sprzęgło z kołnierzem elastycznym!

⭐⭐⭐⭐⭐ Matteo Rossi, kierownik operacyjny, Milan Industrial Solutions, Włochy

Szukaliśmy uniwersalnego złącza, które dobrze radziłoby sobie z niewspółosiowością, i tak znaleźliśmy uniwersalne łączniki uniwersalne SWC-BF firmy Raydafon z kołnierzem elastycznym. Używamy go już od kilku tygodni i z całą pewnością mogę stwierdzić, że sprawdza się w każdym naszym przypadku. Instalacja była łatwa i bez dodatkowych kłopotów, a nawet gdy wystawiliśmy go w trudnych warunkach, wytrzymuje. Jakość jest znakomita w stosunku do ceny – to zdecydowanie mądra inwestycja w nasze maszyny. Jestem bardzo zadowolony zarówno z produktu, jak i usługi, którą zapewnił nam Raydafon.

O Raydafonie

Raydafon to nie tylko producent — jesteśmy wiodącym dostawcą najwyższej klasy komponentów do przekładni i rozwiązań do maszyn przemysłowych, posiadającym głęboką wiedzę specjalistyczną w zakresie produktów takich jak uniwersalne sprzęgło przegubowe wału kardana SWC. Zaczęliśmy od innowacji i jakości, a z biegiem czasu rozszerzyliśmy naszą ofertę o skrzynie biegów, wały napędowe, cylindry hydrauliczne, koła pasowe i zaawansowane obrabiarki – wszystkie zbudowane, aby sprostać surowym wymaganiom rolnictwa i przemysłu ciężkiego. Nasze rozwiązania w zakresie sprzęgów uniwersalnych o wysokim momencie obrotowym są wykonane z dbałością o to, aby zapewnić płynne przenoszenie momentu obrotowego i prawidłowe radzenie sobie z niewspółosiowością — są one absolutnie niezbędne dla klientów, którzy potrzebują niezawodnych, wytrzymałych uniwersalnych sprzęgieł przegubowych do operacji w walcowniach.

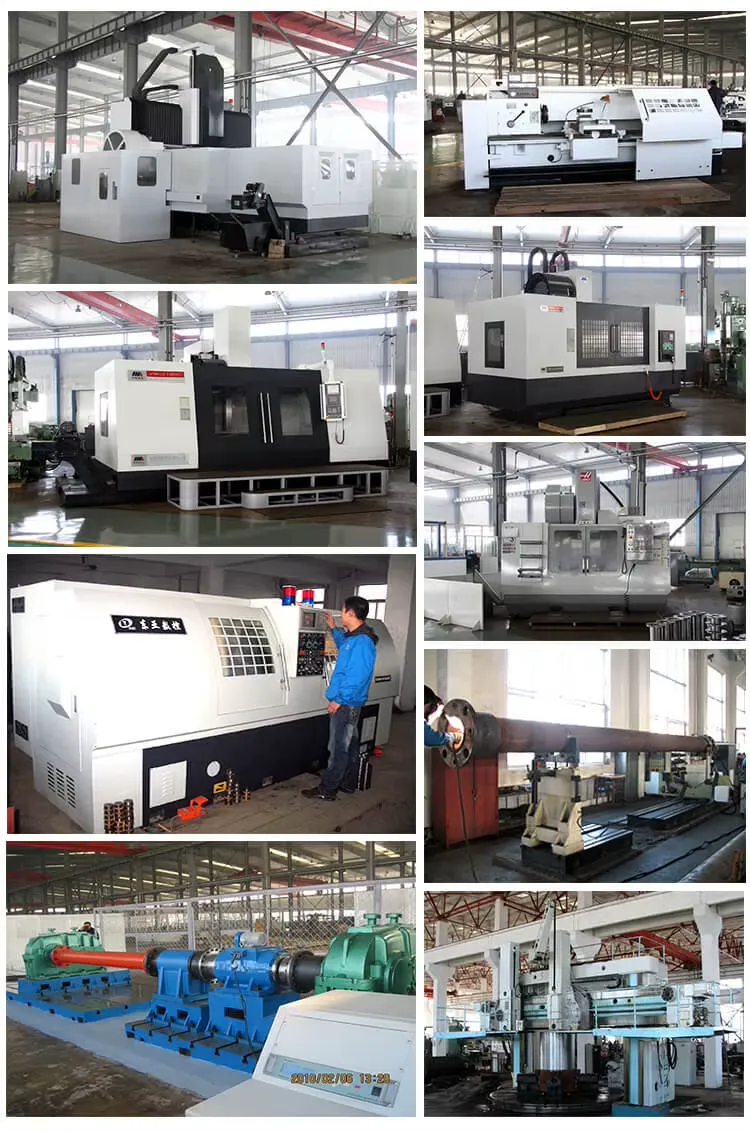

Nasze zaplecze produkcyjne jest najnowocześniejsze: posiadamy warsztaty CNC, urządzenia do szlifowania i obróbki cieplnej oraz systemy pomiarowe 3D. Przestrzegamy rygorystycznych norm, takich jak ISO9001/TS16949, więc każde produkowane przez nas uniwersalne złącze przemysłowe jest precyzyjne i trwałe. Weźmy na przykład nasze trwałe sprzęgło uniwersalne SWC do sprzętu dźwigowego i transportu materiałów — jest zoptymalizowane do zastosowań, w których wymagana jest duża siła nośna. A nasze wytrzymałe sprzęgło uniwersalne SWC? Rozwiązuje problemy w układach sprzęgów uniwersalnych do maszyn ciężkich, gdzie stabilność w ekstremalnych warunkach nie podlega negocjacjom.

Mamy także duży zasięg globalny — 80% naszych produktów jest eksportowanych na rynki takie jak USA, Niemcy, Japonia, Włochy, Malezja, Australia i Bliski Wschód. Posiadamy silną sieć obejmującą Chiny, Koreę Południową, Wielką Brytanię, Singapur, USA i Hiszpanię, co pozwala nam tworzyć niestandardowe, wydajne sprzęgła uniwersalne do zastosowań w przypadku dużych opcji przenoszenia mocy. Są one dostosowane do konkretnych potrzeb, jak nasze energooszczędne rozwiązania w zakresie sprzęgów uniwersalnych, które osiągają sprawność przekładni do 98,6%, co pozwala zmniejszyć zużycie energii w konfiguracjach o dużej mocy.

Zrównoważony rozwój i innowacje zorientowane na klienta są dla nas ważne. Dlatego oferujemy ciche złącza uniwersalne, które utrzymują hałas na poziomie 30–40 dB(A) — idealne do zastosowań przemysłowych, gdzie hałas stanowi problem. Całość wspieramy pełnym wsparciem posprzedażowym. Nasze zaangażowanie we właściwe postępowanie sprawia, że ​​Raydafon jest niezawodnym partnerem w branży przekładni, pomagającym profesjonalistom uzyskać najlepszą wydajność i niezawodność sprzętu.
