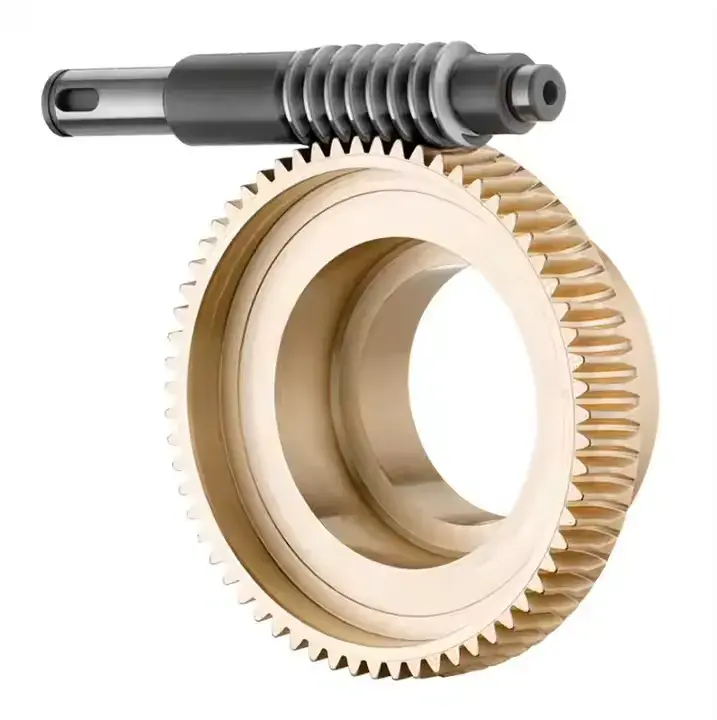

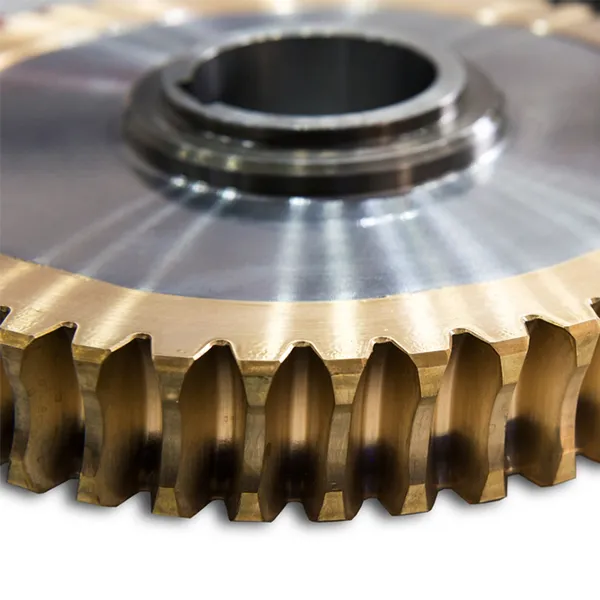

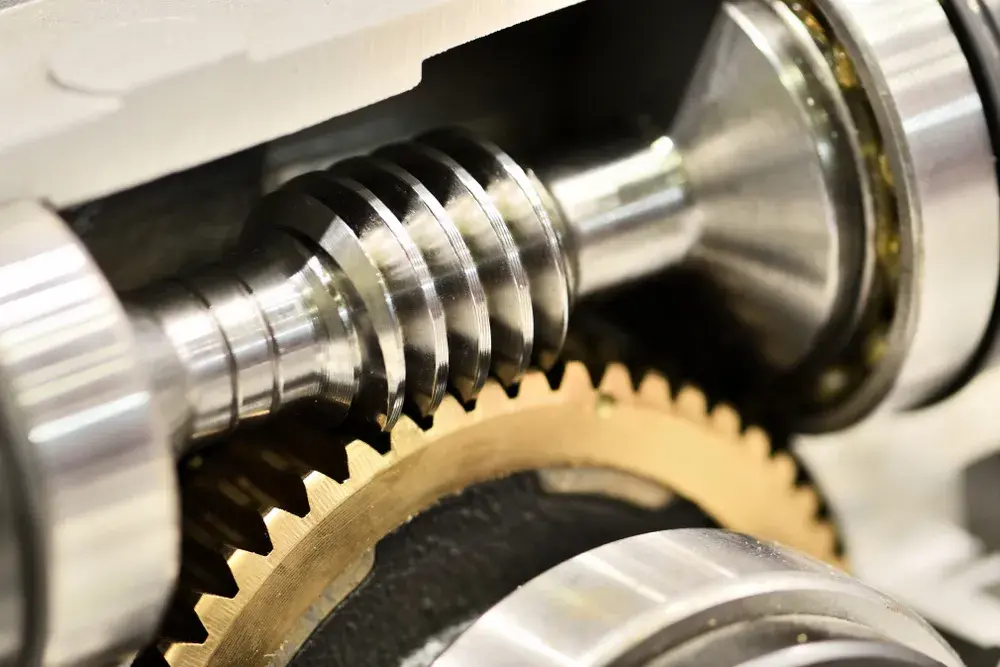

Mosiężne koło ślimakowe
  • Mosiężne koło ślimakoweMosiężne koło ślimakowe
  • Mosiężne koło ślimakoweMosiężne koło ślimakowe

Mosiężne koło ślimakowe

Raydafon to chiński producent OEM i dostawca mosiężnych kół ślimakowych do przekładni ślimakowych w maszynach inżynieryjnych, sprzęcie metalurgicznym, urządzeniach medycznych, przemyśle stoczniowym i zautomatyzowanym magazynowaniu. Do produkcji standardowej wykorzystuje się brąz cynowy ZCuSn10Pb1 o twardości HB≥80 i odporności na zużycie o około 30% wyższej niż zwykły mosiądz. Koło zębate jest poddawane obróbce w pięciu precyzyjnych etapach — odlewanie, toczenie zgrubne, toczenie dokładne, obwiedniowe i szlifowanie — osiągając chropowatość powierzchni zęba Ra≤1,6 μm i błąd zazębienia poniżej 0,05 mm przy pasującym ślimaku. Sprawność przekładni jest o około 15% wyższa niż norma krajowa, a właściwości samosmarujące zmniejszają zależność od oleju. Ciągły test działania przez 5000 godzin wykazuje stopień zużycia poniżej 0,01 mm na 100 godzin. Próbka standardowa: moduł 0,5, 20 zębów, średnica zębów 11,2 mm, wysokość 12 mm, średnica zewnętrzna 11 mm, średnica otworu 4 mm, masa 16 g. Obsługiwany jest moduł niestandardowy, liczba zębów, średnica zewnętrzna od 50 mm do 300 mm i gatunek materiału. Czas dostawy w przypadku zamówień standardowych wynosi około 15 dni. Wyślij rysunek, gatunek materiału, ilość i port docelowy, aby uzyskać szybką wycenę.
Chiny Producent mosiężnych kół ślimakowych OEM

Producent mosiężnych kół ślimakowych do przekładni ślimakowych w sprzęcie inżynieryjnym, medycznym i stoczniowym

Raydafon to bezpośredni producent i dostawca mosiężnych kół ślimakowych z siedzibą w Chinach. W tym mosiężnym kole ślimakowym zastosowano brąz cynowy ZCuSn10Pb1 o twardości HB≥80 i odporności na zużycie o około 30% wyższej niż zwykły mosiądz. Jest przetwarzany w pięciu precyzyjnych etapach — odlewanie, toczenie zgrubne, toczenie dokładne, obwiedniowe i szlifowanie — osiągając chropowatość powierzchni zęba Ra≤1,6 μm i błąd zazębienia poniżej 0,05 mm przy pasującym ślimaku. Sprawność przekładni jest o około 15% wyższa od normy krajowej, a test ciągłej pracy trwający 5000 godzin wykazuje stopień zużycia poniżej 0,01 mm na 100 godzin. Zastosowania obejmują obrót koparki, podnoszenie wózka widłowego, przekładnię walcową w walcowni, ramy obrotowe skanera CT, regulację fotela dentystycznego, wychylanie dźwigu pokładowego i zautomatyzowane układarki magazynowe. Obsługiwane są moduły niestandardowe, liczba zębów i średnica zewnętrzna od 50 mm do 300 mm. Wyślij rysunek, gatunek materiału, ilość i port docelowy, aby poprosić o wycenę.

HB≥80Twardość
Ra≤1,6μmPowierzchnia zęba
<0,05 mmBłąd tworzenia siatki
+15%Wydajność a norma krajowa
15 dniDostawa standardowa

Zalety materiału, precyzji i samosmarowania

Raydafon produkuje to mosiężne koło ślimakowe z brązu cynowego ZCuSn10Pb1. W porównaniu ze zwykłym mosiądzem stop ten zapewnia wyższą twardość, lepszą odporność na zużycie i bardziej stabilną pracę pod ciągłym obciążeniem. Pięcioetapowy proces produkcyjny kontroluje zarówno geometrię zęba, jak i wykończenie powierzchni, co jest ważne dla gładkiego zazębienia z wałem ślimakowym.

Krok 1 — Casting

Brąz cynowy ZCuSn10Pb1 jest odlewany w półfabrykaty o kontrolowanej strukturze ziaren, co zapewnia stabilną twardość.

Krok 2 — Toczenie zgrubne i dokładne

Przed cięciem koła zębatego średnica zewnętrzna, otwór, stopień i powierzchnie są toczone zgodnie z tolerancją.

Krok 3 — Hobbowanie

Spiralny profil zęba jest przycinany tak, aby pasował do wału ślimaka, a liczba zębów i moduł są kontrolowane zgodnie z rysunkiem.

Krok 4 — Szlifowanie

Powierzchnia zęba jest szlifowana do Ra≤1,6μm, a błąd zazębienia ślimaka utrzymuje się na poziomie poniżej 0,05 mm.

Krok 5 — Kontrola i pakowanie

Sprawdzana jest twardość, wymiar i zazębienie. Przed pakowaniem nakładany jest olej antykorozyjny i folia ochronna.

Kupujący zaopatrujący się w powiązane części do przekładni i skrzyń biegów, przejrzyj pełną wersjęPrecyzyjna przekładniakategoria,Przekładnia ślimakowa i wał ślimakowystrona iDwustronna przekładnia ślimakowastrona.

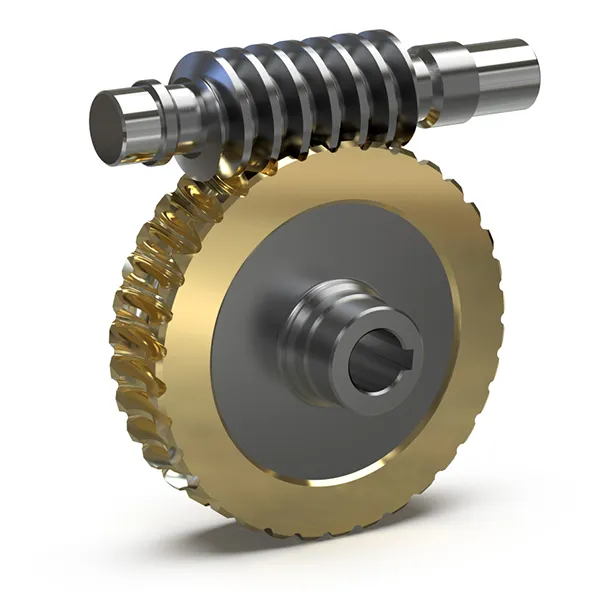

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment
Mosiężne koło ślimakowe produkowane z brązu cynowego ZCuSn10Pb1

Standardowe specyfikacje i wymiary

W poniższych tabelach wymieniono standardowe specyfikacje próbek, rozmiar koła ślimakowego i pasujący rozmiar wału przekładni ślimakowej. W przypadku projektów OEM obsługiwany jest moduł niestandardowy, liczba zębów, średnica zewnętrzna od 50 mm do 300 mm, średnica otworu i gatunek materiału.

Standardowe specyfikacje

Przedmiot Wartość
Tworzywo Mosiądz (brąz cynowy ZCuSn10Pb1)
Kolor Żółty
Moduł 0.5
Waga 16 gr

Rozmiar koła ślimakowego

Przedmiot Wartość
Zęby 20
Średnica zębów 11,2 mm
Wysokość 12 mm / 0,47 cala
Średnica zewnętrzna 11 mm / 0,43 cala
Średnica otworu 4 mm / 0,16 cala
Rozmiar kroku 9 × 7 mm / 0,35 × 0,27 cala (śr. × wys.)
Rozmiar całkowity 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 cala (wys. × średnica zewnętrzna × średnica wewnętrzna)

Rozmiar wału przekładni ślimakowej

Przedmiot Wartość
Wysokość 20 mm / 0,79 cala
Średnica zewnętrzna 9,8 mm / 0,39 cala
Średnica wewnętrzna 3,17 mm / 0,12 cala
Rozmiar 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 cala (wys. × średnica zewnętrzna × średnica wewnętrzna)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Odniesienie wymiarowe dla standardowego mosiężnego koła ślimakowego

Zastosowania w maszynach inżynieryjnych, sprzęcie medycznym i przemyśle stoczniowym

Maszyny inżynieryjne

Mechanizmy obrotowe koparki wytrzymują na nim moment obrotowy przy dużym obciążeniu i zapewniają płynne uruchamianie i zatrzymywanie obrotnicy w błotnistym terenie. Systemy podnoszenia wózków widłowych wykorzystują go do precyzyjnego podnoszenia ładunków o masie 3 ton bez drgań.

Sprzęt metalurgiczny

Przekładnia rolkowa walcarki utrzymuje stabilną pracę w temperaturze 250°C, utrzymując jednakową grubość blachy stalowej. Urządzenia przechylające wylewkę stalową wykorzystują jej właściwości samosmarujące, aby uniknąć zanieczyszczenia stopionej stali olejem.

Sprzęt medyczny

Ramki obrotowe skanera CT pracują poniżej 45 dB w przypadku tego mosiężnego koła ślimakowego, które zapewnia wyraźne obrazowanie. Regulacja fotela stomatologicznego umożliwia precyzyjne podnoszenie i opuszczanie z dokładnością do 0,5 mm.

Okrętownictwo

Mechanizmy wychylenia żurawia pokładowego są odporne na korozję w mgle solnej i nadal nie ślizgają się po 500 godzinach testów w mgle solnej. Systemy sterowania statkiem utrzymują dokładną kontrolę kierunku przy wietrze i falach.

Zautomatyzowane magazynowanie

Systemy podnoszenia układarek wykonują 20 operacji na minutę z błędem pozycjonowania nieprzekraczającym 1 mm. Urządzenia sterujące linią sortującą radzą sobie z szybkimi zmianami kierunku bez zakleszczania się opakowań.

Tekstylia i opakowania

Urządzenia tekstylne i opakowaniowe korzystają ze stabilnego przenoszenia mocy, samosmarowania i zmniejszonego zużycia energii podczas długich, ciągłych zmian.

Aby zapoznać się z powiązanymi komponentami przekładni, przejrzyjŚruba zębatakategoria iPrzekładnia stożkowastrona.

Dowody jakości, testowanie i wsparcie eksportowe

Zapisy materiału i twardości

Brąz cynowy ZCuSn10Pb1 o twardości HB≥80 i protokołach obróbki cieplnej lub odlewania można dostarczyć w przesyłkach masowych.

Kontrola profilu zęba i wymiarów

Moduł, liczba zębów, średnica zębów, średnica zewnętrzna, wymiary otworu i stopnia są sprawdzane na podstawie zamówionego rysunku lub próbki.

Kontrola siatki i hałasu

Każda partia jest sprawdzana pod kątem błędu zazębienia poniżej 0,05 mm z pasującym ślimakiem, płynnego obrotu i niskiego poziomu hałasu podczas pracy.

Opakowanie eksportowe

Przekładnie są zapakowane w olej antykorozyjny i opakowanie ochronne. Zamówienia masowe można układać na paletach i wiązać taśmami w celu transportu morskiego, lotniczego lub dostawy ekspresowej.

Niestandardowy proces zamawiania OEM

Krok 01 Wyślij szczegóły aplikacji

Podaj moduł, liczbę zębów, średnicę zewnętrzną, otwór, rozmiar stopnia, gatunek materiału, ilość i port docelowy.

Krok 02 Przegląd rysunku lub próbki

Raydafon sprawdza rysunek OEM lub próbkę fizyczną i potwierdza specyfikację oraz wybór materiału.

Krok 03 Próbka i zatwierdzenie

W przypadku projektów niestandardowych Raydafon przygotowuje próbkę do potwierdzenia przez kupującego przed produkcją masową.

Krok 04 Produkcja i wycena

Po zatwierdzeniu Raydafon przedstawia wycenę FOB Ningbo, harmonogram produkcji i szczegóły pakowania.

Często zadawane pytania

Co to jest mosiężne koło ślimakowe?

Mosiężne koło ślimakowe to część koła przekładni ślimakowej, zazębiona z wałem ślimakowym w celu przenoszenia ruchu i momentu obrotowego pod kątem wału 90°. Stosuje się stopy mosiądzu i brązu, ponieważ w połączeniu z hartowanym stalowym ślimakiem zapewniają niskie tarcie, dobrą odporność na zużycie i właściwości samosmarujące.

Z jakiego materiału korzysta Raydafon?

W standardowej produkcji Raydafon stosowany jest brąz cynowy ZCuSn10Pb1 o twardości HB≥80 i odporności na zużycie o około 30% wyższej niż zwykły mosiądz. Na życzenie można zastosować inne gatunki brązu lub mosiądzu, w zależności od obciążenia, prędkości i środowiska.

Jaką precyzję i wydajność można osiągnąć?

Koło zębate jest poddawane obróbce w pięciu precyzyjnych etapach — odlewanie, toczenie zgrubne, toczenie dokładne, obwiedniowe i szlifowanie — osiągając chropowatość powierzchni zęba Ra≤1,6 μm i błąd zazębienia poniżej 0,05 mm przy pasującym ślimaku. Sprawność przekładni jest o około 15% wyższa od normy krajowej, a test ciągłej pracy trwający 5000 godzin wykazuje stopień zużycia poniżej 0,01 mm na 100 godzin.

Jaka jest standardowa wielkość próbki?

Próbka standardowa: moduł 0,5, 20 zębów, średnica zębów 11,2 mm, wysokość 12 mm, średnica zewnętrzna 11 mm, średnica otworu 4 mm, masa 16 g. Pasujący wał przekładni ślimakowej: wysokość 20 mm, średnica zewnętrzna 9,8 mm, średnica wewnętrzna 3,17 mm. Obsługiwany jest moduł niestandardowy, liczba zębów, średnica zewnętrzna 50-300 mm i otwór.

Jakie są główne zastosowania?

Zastosowania obejmują mechanizmy obrotowe koparek, systemy podnoszenia wózków widłowych, przekładnie walcowe w walcowni, urządzenia przechylające stalową wylewkę, ramy obrotowe skanerów CT, regulację foteli dentystycznych, wychylanie dźwigów pokładowych, systemy sterowania statkami, zautomatyzowane układarki magazynowe i urządzenia sterujące linią sortującą.

Jakie informacje są potrzebne do wyceny?

Wyślij szczegóły rysunku lub próbki, moduł, liczbę zębów, średnicę zewnętrzną, otwór, gatunek materiału, ilość i port docelowy. Raydafon prześle w odpowiedzi ofertę FOB Ningbo i termin realizacji.

Jaki jest czas dostawy?

Zamówienia standardowe wysyłamy w ciągu około 15 dni od potwierdzenia zamówienia. Zamówienia niestandardowe lub masowe zależą od złożoności rysunku i ilości. Raydafon udostępnia zaktualizowany harmonogram po zatwierdzeniu rysunku.

Gotowy do zakupu niestandardowych mosiężnych kół ślimakowych?

Wyślij rysunek lub szczegóły próbki, moduł, liczbę zębów, średnicę zewnętrzną, otwór, gatunek materiału, wielkość zamówienia i port docelowy. Raydafon potwierdzi specyfikację, w razie potrzeby wyprodukuje próbkę, a następnie przedstawi ofertę FOB Ningbo z czasem realizacji i szczegółami pakowania.
