Plastikowa przekładnia śrubowa
  • Plastikowa przekładnia śrubowaPlastikowa przekładnia śrubowa
  • Plastikowa przekładnia śrubowaPlastikowa przekładnia śrubowa

Plastikowa przekładnia śrubowa

Raydafon formuje niestandardowe przekładnie śrubowe z tworzyw sztucznych z POM i nylonu we własnej fabryce w Ningbo w Chinach. Standardowe oprzyrządowanie obejmuje moduły M0.1–M2.0, otwory od Ř1,40 mm do Ř3,05 mm, średnice zewnętrzne Ř10–Ř50 mm (do Ř120 mm w przypadku oprzyrządowania niestandardowego) i szerokości czołowe 2,0–10,0 mm, z zakresem temperatur roboczych od -30°C do +100°C. Ponieważ kształt zęba jest wytwarzany w formie wtryskowej, a nie cięty, kąt pochylenia linii śrubowej i profil pozostają niezmienne w całej partii, a koła zębate pracują samosmarująco i cicho — zmierzony hałas jest o około 20% niższy niż w przypadku równoważnych przekładni zębatych czołowych w tym samym zastosowaniu. Gatunki wypełnione włóknem szklanym są dostępne tam, gdzie wymagany jest wyższy moment obrotowy lub sztywność, a w przypadku, gdy formowane tworzywo sztuczne nie jest w stanie spełnić wymagań, oferowane są przekładnie wykonane z tworzywa sztucznego lub metalu. Wyślij swój rysunek lub próbkę szczegółów w celu sprawdzenia oprzyrządowania i wyceny w ciągu 24 godzin.

Plastikowa przekładnia śrubowa — POM i nylon, od M0.1 do M2.0

Formowane wtryskowo przekładnie śrubowe do małych napędów, które wymagają cichej pracy, braku smarowania i małej masy. Standardowe oprzyrządowanie obejmuje moduły M0.1–M2.0, otwory od Ř1,40 do Ř3,05 mm, średnice zewnętrzne Ř10–Ř50 mm i szerokości czołowe 2,0–10,0 mm, z geometrią zębów formowanych zamiast zębów ciętych — dzięki temu w całej partii zachowana jest spójność między zębami.

  • M0.1–M2.0Standardowy zakres modułów
  • Ø1,40–3,05Standardowy zakres otworów
  • Ø10–50Zakres średnic zewnętrznych (mm)
  • -30 do +100Temperatura pracy (°C)

Producent plastikowych przekładni śrubowych w Chinach — niestandardowe przekładnie śrubowe z POM i nylonu

Raydafon formuje plastikowe przekładnie śrubowe we własnej fabryce w Ningbo w Chinach dla producentów OEM, którzy potrzebują cichej, samosmarującej przekładni zamiast przekładni ze stali ciętej. Zęby koła zębatego są formowane w formie wtryskowej, zatem kąt pochylenia linii śrubowej, profil i położenie otworu są ustalane przez narzędzie, a nie przez późniejszy etap obróbki — dlatego kształt zębów w poszczególnych partiach pozostaje stały, a koszt jednostkowy spada po uruchomieniu narzędzia. Typowymi nabywcami są konstruktorzy małych maszyn, producenci sprzętu medycznego i laboratoryjnego, producenci urządzeń i pomp oraz wszyscy, którzy wymieniają smarowaną parę przekładni metalowych na bezobsługowe przekładnie z tworzywa sztucznego.

Standardowe oprzyrządowanie to najszybsza i najtańsza droga: wyślij moduł, liczbę zębów, kąt pochylenia linii śrubowej, otwór i szerokość czoła, a jeśli forma istnieje, wycenimy oprzyrządowanie magazynowe. Tam, gdzie geometria jest nowa, budujemy narzędzie i formę według Twojego rysunku. Powiązane produkty z tego samego warsztatu obejmująprzekładnia śrubowazakres w metalu dla wyższego momentu obrotowego, pełnyprzekładnia plastikowalinia w formie ostrogi, robaka i wewnętrznej orazkoła zębate czołowejeśli twój napęd nie wymaga spiralnego nakładania się.

Dane techniczne

  • Typ produktuPrzekładnia śrubowa (formowana wtryskowo)
  • Moduł standardowyM0.1 – M2.0
  • TworzywoPoliacetal (POM) / nylon, gatunki z wypełnieniem szklanym na zamówienie
  • Standardowy otwórŘ1,40 / Ř1,90 / Ř2,05 / Ř2,40 / Ř2,55 / Ř2,90 / Ř3,05 mm
  • Średnica zewnętrznaØ10,0 – Ø50,0 mm, do Ø120 mm w przypadku oprzyrządowania niestandardowego
  • Szerokość twarzy (L)2,0 – 10,0 mm
  • Temperatura pracy−30°C do +100°C
  • SmarowanieSamosmarujący, nie wymaga smaru w normalnych warunkach pracy
  • PersonalizacjaModuł do M3.0, liczba zębów, kąt pochylenia linii śrubowej, otwór, piasta, wpust, kolor

Standardowa specyfikacja. Otwór, średnica zewnętrzna i szerokość czołowa są elastyczne w pokazanych zakresach — podaj nam potrzebne wartości.

Typ Moduł Tworzywo Nudziarz Średnica zewnętrzna Szerokość twarzy (L)
Przekładnia śrubowa M0.1 – M2.0 Poliacetal (POM) / Nylon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (elastyczne) Ø10,0 – Ø50,0 mm (elastyczny) 2,0 – 10,0 mm (elastyczne)

Tolerancja i pojemność:formowane plastikowe koła zębate mają szerszy zakres tolerancji niż wycinane koła zębate metalowe, a dokładne wartości zależą od modułu, grubości ścianki i gatunku materiału. Na etapie wyceny proszę podać luz i tolerancję odległości osiowej potrzebne do montażu — potwierdzimy wytrzymałość oprzyrządowania lub zalecimy przekładnię skróconą, jeśli tworzywo sztuczne nie jest w stanie tego spełnić.

POM lub nylon: wybór odpowiedniego materiału

Poliacetal (POM)

Domyślny wybór dla małych precyzyjnych przekładni. Niskie tarcie, wysoka sztywność i bardzo stabilne wymiary pod wpływem wilgoci, co pozwala zachować przewidywalną odległość osi i luz. Najlepsze do napędów pracujących w trybie ciągłym i zespołów, w których przekładnia musi utrzymywać tolerancję przez wiele miesięcy.

Nylon (PA)

Twardszy i bardziej odporny na uderzenia niż POM, z lepszym tłumieniem wstrząsów i wibracji, ale pochłania wilgoć i nieznacznie zmienia wymiary wraz z wilgocią. Nadaje się do pracy przerywanej, obciążonej uderzeniami lub napędów o wysokiej wibracji, a nie do pozycjonowania o wąskiej tolerancji.

Gatunki wypełnione szkłem

Dodatek włókna szklanego zwiększa wytrzymałość i sztywność przy wyższym momencie obrotowym oraz poprawia odporność na pełzanie w podwyższonej temperaturze, ale zwiększa zużycie formy i nieznacznie zmniejsza naturalne tłumienie. Doradzimy w sprawie stopnia i oczekiwanego okresu służby.

Jeśli wymagany moment obrotowy przekracza to, co może wytrzymać formowany plastik, uczciwą odpowiedzią jest przekładnia cięta — zobacz naszeprzekładnia czołowai zakres przekładni śrubowych w metalu. Wolelibyśmy wycenić odpowiednią część, niż sprzedać plastikową przekładnię, która nie działa.

Szczegóły produktu

Poniższe zdjęcia przedstawiają nasze formowane plastikowe koła zębate walcowe: kształt zęba, wykończenie piasty i otworu oraz zmontowany zestaw kół zębatych.

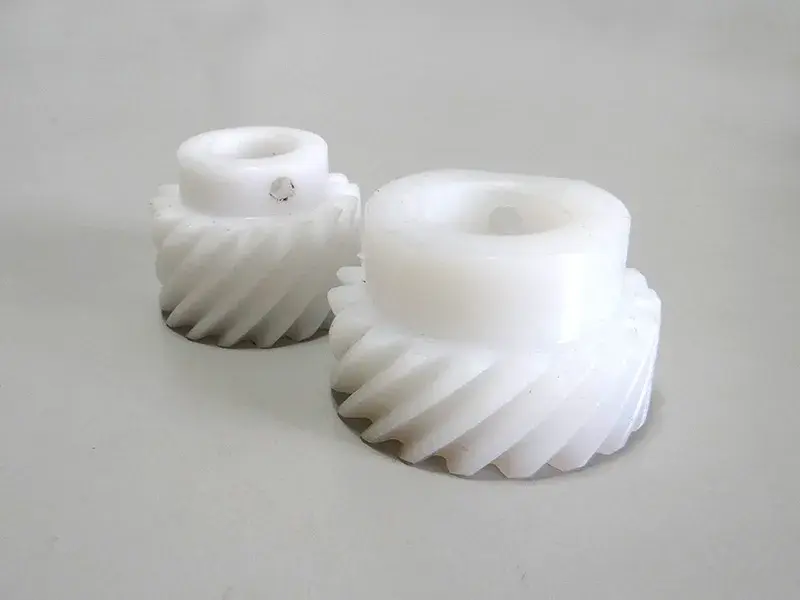

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Formowana przekładnia śrubowa z tworzywa sztucznego — kąt pochylenia linii śrubowej, kształt zęba i wykończony otwór.

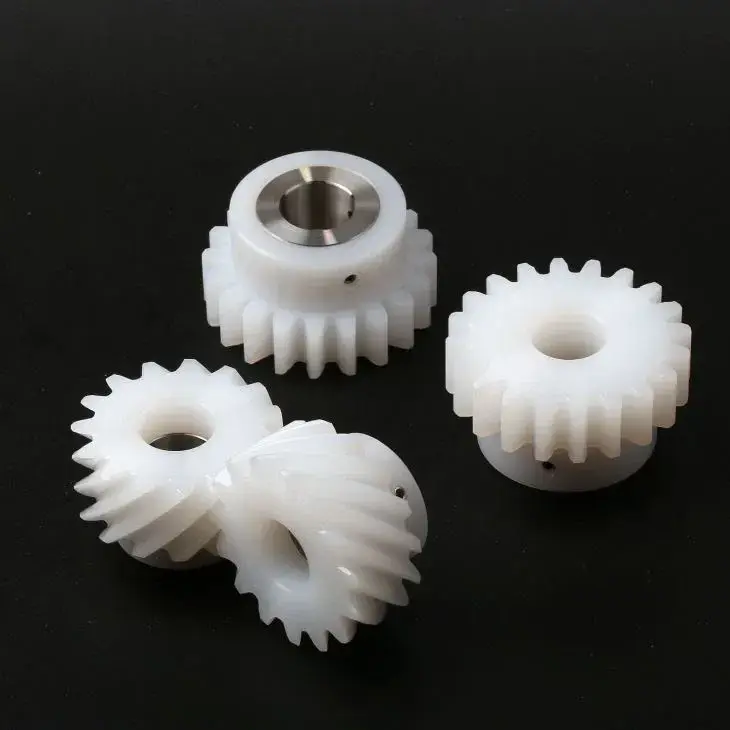

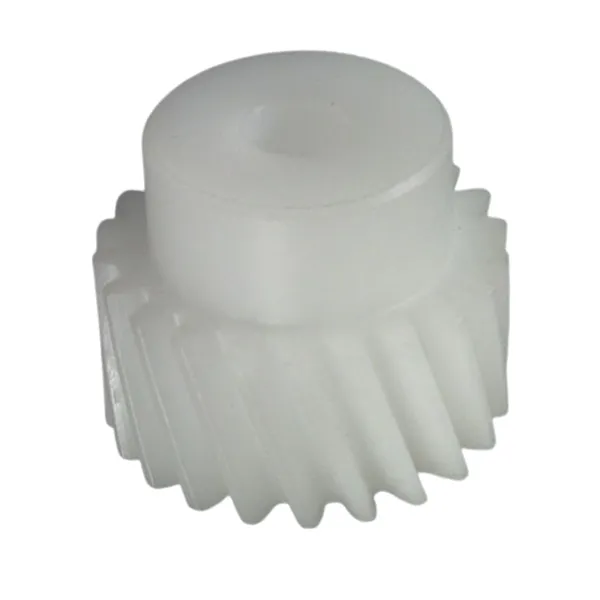

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Standardowa przekładnia śrubowa POM z piastą i precyzyjnym otworem.

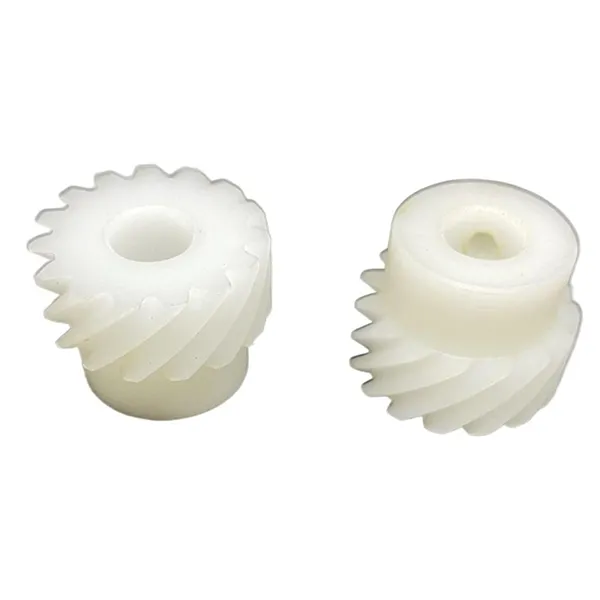

Plastic helical gear set assembled in a small drive application
Plastikowy zestaw przekładni śrubowych zamontowany w małym napędzie.

Kluczowe zalety

  1. 01

    Samosmarujące

    POM i nylon stykają się ze sobą lub ze stalą bez warstwy oleju lub smaru, dzięki czemu skrzynia biegów, która wcześniej wymagała komory smarowej, uszczelek i okresów międzyobsługowych, może zostać zbudowana bezobsługowo.

  2. 02

    Cicha transmisja

    Nakładanie się spirali spiralnego zęba zazębia się stopniowo, a nie po pojedynczym uderzeniu, a sam polimer tłumi wibracje — zmierzony hałas naszych przekładni jest o około 20% niższy od równoważnych przekładni zębatych czołowych w tym samym zastosowaniu.

  3. 03

    Niższa masa posuwisto-zwrotna

    Formowane tworzywo sztuczne jest znacznie lżejsze niż stal lub mosiądz, co zmniejsza bezwładność napędzanych części. Ma to znaczenie w przypadku narzędzi ręcznych, instrumentów przenośnych, małych mechanizmów pozycjonujących i innych produktów wrażliwych na wagę.

  4. 04

    Odporność na korozję i chemikalia

    Tworzywa konstrukcyjne nie rdzewieją i są odporne na większość kwasów, zasad, detergentów i środków czyszczących mających kontakt z żywnością, dzięki czemu przekładnia może pracować w wilgotnym, wymytym lub lekko korozyjnym środowisku, w którym metalowa przekładnia wymagałaby powlekania.

  5. 05

    Spójna formowana geometria

    Kształt zęba pochodzi z gniazda formy, więc każda część w partii jest zasadniczo identyczna — nie ma dryftu w wyniku zużycia ostrza, nie ma różnic w profilu między rundami, a co za tym idzie, znacznie mniej wysiłku w zakresie kontroli.

  6. 06

    Cena bezpośrednia z fabryki

    Narzędzia, formowanie i kontrola odbywają się pod jednym dachem, bez marży handlowej pomiędzy nimi. Cena jednostkowa zależy od etapu oprzyrządowania, a nie od warstwy środkowej.

Jak przekładnia śrubowa przenosi moment obrotowy

Zęby przekładni czołowej spotykają się jednocześnie z współpracującymi zębami. Zęby przekładni śrubowej są ustawione pod kątem do osi, więc kontakt zaczyna się na jednym końcu zęba i przechodzi na drugi, podobnie jak zamek błyskawiczny. Dlatego obciążenie narasta stopniowo, zamiast pojawiać się w postaci uderzenia, co jest głównym powodem, dla którego para śrubowa działa płynniej i ciszej niż para ostrogów przy tej samej prędkości i obciążeniu.

Drugim efektem jest podział obciążenia. Ponieważ kilka zębów styka się w dowolnym momencie wzdłuż tej przekątnej, siła potrzebna do przeniesienia danego momentu obrotowego rozkłada się na większą powierzchnię boku zęba, dzięki czemu lokalny nacisk kontaktowy jest niższy, a zużycie powierzchni jest wolniejsze. Pojedynczy plastikowy ząb przenoszący całe obciążenie uległby odkształceniu; zestaw wspólnych zębów tego nie robi — i właśnie dlatego geometria śrubowa pasuje do stosunkowo miękkich materiałów, takich jak POM i nylon.

Spiralne zęby wytwarzają również osiowe obciążenie wzdłużne wzdłuż wału, więc łożyska lub podkładki oporowe na wale muszą być w stanie je przenieść. Jest to jedyny punkt konstrukcyjny, który warto sprawdzić przed wyborem przekładni śrubowej zamiast koła zębatego czołowego: nakładanie się zębów zapewnia ciszę i rozkład obciążenia, ale powoduje dodatkową siłę osiową na resztę zespołu.

Aplikacje

  • Małe motoreduktoryCiche etapy redukcji
  • Urządzenia medyczne i laboratoryjneCzyste, bezsmarowe napędy
  • Sprzęt do żywności i napojówCzęści zmywalne, odporne chemicznie
  • Sprzęt biurowy i domowyCiche uruchamianie i timery
  • Akcesoria samochodoweLusterka, siedzenia, zatrzaski, małe siłowniki
  • Oprzyrządowanie i robotykaLekkie napędy pozycjonujące o małej bezwładności
  • Automaty sprzedające i wydająceSamosmarujące mechanizmy o długiej żywotności
  • Pompy i zaworyNierdzewna przekładnia wewnętrzna

Jeśli Twojej aplikacji nie ma na liście, wyślij rysunek lub próbkę. W większości przypadków możemy potwierdzić na podstawie modułu, otworu i kąta pochylenia linii śrubowej, czy standardowe oprzyrządowanie pasuje, czy też potrzebna jest nowa forma.

Często zadawane pytania dotyczące kupujących

  • Czy te koła zębate są formowane czy obrabiane z plastikowego pręta?Są one formowane wtryskowo przy użyciu oprzyrządowania stalowego, co pozwala zachować identyczną geometrię zębów w całej partii i obniża koszt jednostkowy. Obrobione maszynowo plastikowe koła zębate są dostępne do prototypów i bardzo małych ilości.
  • Jaki jest maksymalny moment obrotowy, jaki może przenieść plastikowa przekładnia śrubowa?Zależy to od modułu, szerokości czoła, liczby zębów i gatunku materiału, dlatego nie publikujemy ani jednej liczby. Wyślij moment obrotowy, prędkość i cykl pracy, a my zalecimy moduł i materiał lub poinformujemy Cię, czy zamiast tego do zadania potrzebna będzie metalowa przekładnia.
  • Czy muszę smarować przekładnię?Nie, w normalnej służbie. POM i nylon są samosmarujące. W przypadku pracy ciągłej przy dużych prędkościach lub przy dużych obciążeniach niewielka ilość zgodnego smaru może wydłużyć żywotność, co zostanie stwierdzone na etapie wyceny, jeśli będzie to potrzebne w Twoim przypadku.
  • Jakie tolerancje można zachować dla kształtu otworu i zęba?Części formowane mają szerszą opaskę niż koła zębate. Podaj nam odległość od środka i tolerancję luzu, jakiej potrzebujesz w montażu, a my potwierdzimy, czy oprzyrządowanie jest w stanie je spełnić, lub wycenimy część obrobioną, jeśli nie jest to możliwe.
  • Jaki jest koszt oprzyrządowania i czas realizacji niestandardowego koła zębatego?Koszt oprzyrządowania zależy od modułu, liczby wnęk i rozmiaru przekładni; większe moduły i narzędzia wielogniazdowe kosztują więcej. Po zatwierdzeniu rysunku potwierdzamy czas realizacji narzędzia i harmonogram próbek wraz z wyceną, zwykle w ciągu 24 godzin od otrzymania rysunku.
  • Czy potrafisz dopasować przykładową część, której już używamy?Tak. Wyślij próbkę lub zwymiarowany rysunek — moduł, liczba zębów, kąt pochylenia linii śrubowej, otwór, szerokość czoła i materiał. Potwierdzimy, czy pasuje ono do istniejącego oprzyrządowania, czy też wymaga nowej formy, i wycenimy każdą opcję.

Powiązane produkty i dalsze czytanie

Poproś o wycenę plastikowej przekładni śrubowej

Wyślij swój rysunek lub próbkę szczegółów — moduł, liczba zębów, kąt pochylenia linii śrubowej, otwór, szerokość czoła, materiał i ilość. Potwierdzamy, czy standardowe oprzyrządowanie pasuje, czy wymagana jest nowa forma, i odpowiadamy, podając cenę i czas realizacji w ciągu 24 godzin.

Wyślij zapytanie teraz

* Podane dane (redukcja hałasu, zakres temperatur, zakres modułów i otworów) odnoszą się do standardowego oprzyrządowania i normalnych warunków pracy. Przed złożeniem zamówienia proszę potwierdzić ostateczny rysunek i klasę materiału.
