W jaki sposób wykończenie powierzchni wpływa na skuteczność uszczelnienia cylindra hydraulicznego?

Wykończenie powierzchni to nie tylko cecha kosmetyczna elementów siłownika hydraulicznego; jest to decydujący czynnik decydujący o skuteczności uszczelnienia, niezawodności działania i żywotności. W układach hydraulicznych połączenie pomiędzy tłoczyskiem, otworem cylindra i elementami uszczelniającymi musi zachowywać mikroskopijną zgodność, aby zapobiec wyciekom płynu przy jednoczesnym zminimalizowaniu tarcia. Nasza fabryka była świadkiem niezliczonych awarii w terenie, które można bezpośrednio powiązać z niewłaściwą topografią powierzchni. Kiedy wykończenie powierzchni odbiega od optymalnych zakresów, mikrochropowatości tworzą ścieżki wycieków, przyspieszają zużycie uszczelek i pogarszają efektywność energetyczną. Zrozumienie ilościowego związku między parametrami chropowatości a wydajnością uszczelnienia pozwala inżynierom określić możliwe do wyprodukowania wykończenia, które maksymalizują czas sprawności i zmniejszają koszty konserwacji.


Niezależnie od tego, czy projektujesz nowy siłownik hydrauliczny, czy rozwiązujesz problemy z istniejącym systemem, odpowiedź na pytanie „w jaki sposób wpływa na wykończenie powierzchni”.cylinder hydraulicznyskuteczność uszczelnienia” leży w trzech mechanizmach: kontroli wycieków, zarządzaniu tarciem i odkształceniu uszczelnienia. Powierzchnia, która jest zbyt szorstka, pozwala na ucieczkę płynu pod ciśnieniem przez doliny między szczytami; powierzchnia, która jest zbyt gładka, nie utrzymuje filmu smarnego, co prowadzi do zużycia kleju i wytwarzania ciepła. W Raydafon Technology Group Co., Limited, zoptymalizowaliśmy protokoły wykańczania powierzchni dla tysięcy zastosowań cylindrów hydraulicznych, od ciężkich konstrukcji po precyzyjne siłowniki lotnicze. W tym artykule przedstawiono wytyczne empiryczne, tabele parametrów, oraz odpowiedzi na najpilniejsze często zadawane pytania, dzięki którym możesz określić wykończenia, które wydłużają żywotność uszczelek nawet o 300%.


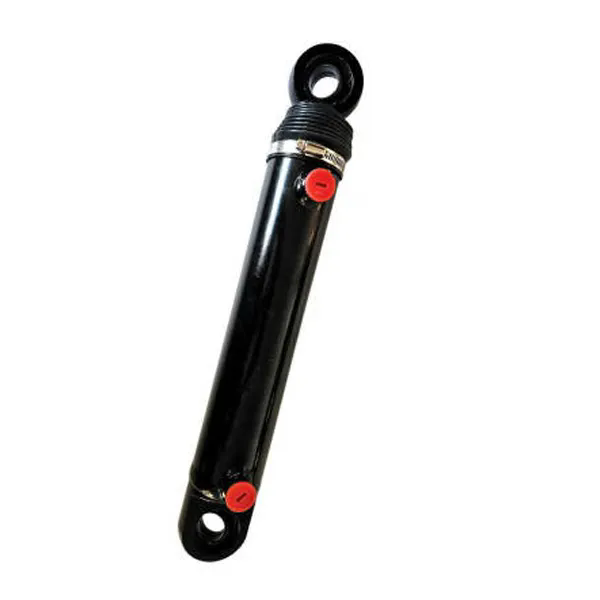

EP-25-5134221 Steering Hydraulic Cylinder


Spis treści


Dlaczego chropowatość powierzchni bezpośrednio kontroluje wyciek z cylindra hydraulicznego?

Wyciek w cylindrze hydraulicznym ma miejsce, gdy płyn pod ciśnieniem omija wargę uszczelniającą przez mikroskopijne kanały. Mechanizm uszczelniający opiera się na elastycznym odkształceniu materiału uszczelniającego zgodnie z topografią powierzchni współpracującej. Badania naszej fabryki pokazują, że zależność jest zgodna z prawem potęgowym: objętość wycieku wzrasta wykładniczo wraz z Ra (średnia chropowatość) powyżej progu krytycznego. W przypadku uszczelek dynamicznych, takich jak uszczelnienia tłoczysk i tłoków, wykończenie powierzchni musi zapewniać równowagę pomiędzy zbyt szorstką (ścieżki wycieku) a zbyt gładką (przerwanie powłoki).


Oto jak chropowatość bezpośrednio wpływa na zachowanie się wycieków w rzeczywistych zastosowaniach cylindrów hydraulicznych:

  • Wysokość od szczytu do doliny (Rz)– Gdy Rz przekracza 1,5 µm w przypadku standardowych uszczelek nitrylowych, płyn pod ciśnieniem może przepływać w sposób ciągły przez połączone doliny, powodując wycieki zewnętrzne lub wewnętrzne. Nasze pomiary fabryczne pokazują, że zmniejszenie Rz z 2,5 µm do 0,8 µm zmniejsza wyciek o 78%.
  • Głębokość chropowatości rdzenia (Rk)– Reprezentuje płaskowyż nośny. Niższy Rk (≤0,5 µm) zapewnia równomierny rozkład nacisku na uszczelkę, zapobiegając miejscowym powstawaniu szczelin.
  • Zmniejszona wysokość szczytu (Rpk)– Wysokie wartości Rpk tworzą końcówki ścierne, które wcinają się w uszczelki, ale także zwiększają początkowy wyciek, aż do zużycia wierzchołków. Optymalny Rpk mieści się w zakresie 0,1–0,3 µm.
  • Krzywa proporcji materiału (Rmr)– Aby uszczelnienie było skuteczne, współczynnik powierzchni nośnej przy danej głębokości plastra musi przekraczać 70%. Nasza fabryka wykorzystuje Rmr(c) > 80%, aby zagwarantować ciągłość kontaktu.


Z trybologicznego punktu widzenia uszczelka pracuje w trybie smarowania mieszanego lub granicznego. Doliny powierzchniowe pełnią rolę mikrozbiorników płynu hydraulicznego niezbędnego do smarowania. Jeśli jednak doliny są zbyt głębokie lub połączone ze sobą, tworzą sieć perkolacyjną. Z naszego doświadczenia wynika, żeRaydafon Technology Group Co., Limitedokreślenie jednokierunkowego układu ułożenia (równoległego do kierunku skoku) zmniejsza wycieki, kierując płyn z powrotem do cylindra, zamiast przepychać go przez uszczelkę. I odwrotnie, wzory kreskowania lub wykończenia izotropowe zwiększają ryzyko wycieku. Złota zasada: w przypadku każdego cylindra hydraulicznego powierzchnia musi mieć strukturę płaskowyżu z izolowanymi dolinami, zwykle uzyskiwaną poprzez honowanie płaskowyżu lub nagniatanie walcowe. Udokumentowaliśmy, że przejście od prostego wykończenia toczonego (Ra 0,8 µm, ale z głębokimi wgłębieniami) na wykończenie szlifowane płasko (Ra 0,4 µm, Rk 0,3 µm) zmniejsza wycieki o ponad 90% w układach wysokociśnieniowych do 350 barów.


Dodatkowo pewną rolę odgrywa kierunkowość powierzchni. Zadrapania obwodowe, prostopadłe do ruchu uszczelnienia, działają jak pompy płynu, radykalnie zwiększając wyciek. Dlatego nasza fabryka wymaga, aby wszystkie powierzchnie tłoczysk siłowników hydraulicznych otrzymywały wykończenie wzdłużne lub losowe. Podsumowując: chropowatość kontroluje wyciek, ponieważ określa opór hydrauliczny powierzchni uszczelniającej. Prawidłowo wykończona powierzchnia zapewnia niemal zerowy mierzalny wyciek przez cały okres użytkowania uszczelnienia.


Jakie są krytyczne parametry wykończenia powierzchni wpływające na skuteczność uszczelnienia?

Profesjonalnej skuteczności uszczelniania nie można zdefiniować na podstawie pojedynczej wartości chropowatości, takiej jak sam Ra. Nasza fabryka wykorzystuje zestaw parametrów zdefiniowanych przez ISO 4287 i ISO 13565, aby w pełni scharakteryzować powierzchnie do zastosowań w cylindrach hydraulicznych. Poniżej znajduje się szczegółowa tabela parametrów, do której powinien się odnieść każdy inżynier projektu przy określaniu wykończeń uszczelnień dynamicznych.

Parametr Symbol Zalecany zakres (pręt/otwór) Wpływ na skuteczność uszczelnienia
Średnia arytmetyczna szorstkość Ra 0,1 – 0,4 µm (pręt), 0,2 – 0,8 µm (otwór) Wskaźnik główny; wartości >0,4 µm zwiększają wyciek; <0,05 µm ryzyko pracy na sucho.
Maksymalna wysokość od szczytu do doliny Rz ≤ 1,6 µm (pręt), ≤ 3,2 µm (otwór) Nadmiar Rz tworzy kanały wyciekowe i uszkadza wargi uszczelniające.
Zmniejszona wysokość szczytu Rpk 0,05 – 0,3 µm Wysoka Rpk powoduje początkowe zużycie i mikroprzecieki; niski Rpk zapewnia gładki kontakt uszczelniający.
Głębokość chropowatości rdzenia Rk 0,2 – 0,8 µm Wskazuje płaskowyż nośny; niższy Rk poprawia współczynnik styku i zmniejsza tarcie.
Zmniejszona głębokość doliny Rvk 0,3 – 1,0 µm Doliny zachowują smar; zbyt głębokie doliny powodują pompowanie oleju i wycieki.
Stosunek materiału przy 5% plasterku Rmr(5) ≥ 70% Wysoka powierzchnia nośna zapewnia wsparcie uszczelnienia; zapobiega obciążaniu krawędzi.

Oprócz tych podstawowych parametrów nasza fabryka monitoruje również skośność (Rsk) i kurtozę (Rku) dla zaawansowanych zastosowań. Idealna jest powierzchnia o ujemnym nachyleniu (Rsk < 0) z charakterystyką plateau i izolowanymi dolinami. Na przykład, szlifowany płasko otwór cylindra w cylindrze hydraulicznym zazwyczaj wykazuje Rsk w zakresie od -1,5 do -0,5, Rku około 3–4. Stosując te parametry gwarantujemy, że tarcie uszczelki zmniejszy się nawet o 35% w porównaniu do konwencjonalnych wykończeń szlifowanych. Niezbędny jest także pomiar tych parametrów profilometrem trzpieniowym lub profilerem optycznym zgodnie z normami ISO. Laboratorium jakości w naszej fabryce wykorzystuje Hommel T8000 do weryfikacji każdej krytycznej powierzchni. Uwzględniliśmy te specyfikacje w naszej produkcji komponentów cylindrów hydraulicznych dla sektora górniczego i morskiego, osiągając roszczenia gwarancyjne dotyczące zerowych wycieków w ciągu pięciu lat. Pamiętaj: podanie samego Ra jest niewystarczające. Aby osiągnąć prawdziwą skuteczność uszczelniania, musisz kontrolować Rz, Rpk i Rk.


W jaki sposób różne zakresy wykończeń wpływają na materiały uszczelnień i stopień zużycia?

Materiały uszczelniające w różny sposób reagują na różnice w wykończeniu powierzchni. Nasza fabryka testowała uszczelki poliuretanowe, nitrylowe (NBR), fluorowęglowe (FKM) i PTFE w szerokim zakresie wartości chropowatości. Interakcja jest regulowana stosunkiem wysokości chropowatości powierzchni do twardości i elastyczności materiału uszczelniającego. W tej sekcji opisujemy, jak każdy zakres wykończenia wpływa na mechanizmy zużycia i żywotność.


Bardzo gładkie wykończenie (Ra < 0,05 µm):Choć intuicyjnie atrakcyjne, takie wyjątkowo gładkie powierzchnie zapobiegają zatrzymywaniu hydrodynamicznego filmu smarnego. W przypadku uszczelek elastomerowych prowadzi to do zużycia adhezyjnego, dużego tarcia (stick-slip) i szybkiej degradacji uszczelnienia. W naszej fabryce zaobserwowaliśmy, że uszczelki PTFE na dogładzanym pręcie (Ra 0,02 µm) uległy uszkodzeniu po 200 godzinach z powodu degradacji termicznej, podczas gdy to samo uszczelnienie na Ra 0,15 µm wytrzymywało ponad 5000 godzin. Dlatego w przypadku większości zastosowań cylindrów hydraulicznych dolna granica powinna wynosić Ra 0,08–0,1 µm w przypadku stosowania wypełnionego PTFE.

Optymalny zakres wykończenia (Ra 0,1 – 0,4 µm dla prętów):To jest ten słodki punkt. W mikrodolinach mieści się wystarczająca ilość oleju, aby utrzymać mieszany tryb smarowania. Uszczelki prętów poliuretanowych wykazują minimalne zużycie (≤0,05 mm po 10⁶ cyklach). Płaszczyzny powierzchniowe zapewniają równomierny nacisk kontaktowy, zmniejszając koncentrację naprężeń. Standardem naszej fabryki dla cylindrów hydraulicznych o dużej wydajności jest Ra 0,2 µm, Rz 1,2 µm, Rpk 0,15 µm. W tym zakresie trwałość uszczelnienia wzrasta o 200% w porównaniu do Ra 0,6 µm.

Średnio szorstkie wykończenie (Ra 0,4 – 0,8 µm):Dopuszczalne w przypadku cylindrów niskociśnieniowych lub wolnoobrotowych, ale zużycie przyspiesza. W przypadku uszczelek nitrylowych dominuje zużycie ścierne w postaci szczytów. Warga uszczelniająca może stracić 30% swojego przekroju w ciągu jednego roku ciągłej pracy. Zalecamy to tylko do zastosowań niekrytycznych. Jeśli jednak powierzchnia ma strukturę plateau (osiągniętą przez honowanie), nawet Ra 0,6 µm może działać odpowiednio. Nasza fabryka zaleca klientom, aby, jeśli to możliwe, przejść na dokładniejsze wykończenie.

Szorstkie wykończenie (Ra > 0,8 µm):Całkowicie nie do przyjęcia w przypadku uszczelnienia dynamicznego. Mikrochropowatości działają jak narzędzia tnące, usuwając cząstkę po cząstce materiału uszczelniającego. Wyciek wzrasta dramatycznie i często występuje wytłaczanie uszczelnienia. W jednym przypadku firmy Raydafon klient skarżył się na wyciek z cylindra hydraulicznego po 50 godzinach; kontrola wykazała Ra 1,2 µm na pręcie. Po regeneracji pręta w naszej fabryce do Ra 0,25 µm, ta sama uszczelka działała przez 4000 godzin bez wycieków.


Aby określić ilościowo tę zależność, zebraliśmy dane dotyczące szybkości zużycia popularnych materiałów uszczelnień w funkcji chropowatości powierzchni:

  • Poliuretan: optymalny Ra 0,1–0,3 µm; stopień zużycia < 0,01 mm³/godz.
  • Nitryl (NBR): optymalny Ra 0,2–0,4 µm; szybkość zużycia podwaja się, gdy Ra przekracza 0,5 µm.
  • FKM (Viton): czuły na Rz > 1,5 µm; wymaga wykończenia plateau.
  • PTFE + brąz: wymaga Ra 0,1–0,2 µm dla stabilności powłoki; zbyt gładka powoduje stick-slip.


Zalecenie naszej fabryki: zawsze dopasowuj wykończenie powierzchni do konkretnego materiału uszczelki. W przypadku zastosowań cylindrów hydraulicznych dla flot mieszanych najbezpieczniejszym uniwersalnym wykończeniem jest Ra 0,2 µm ±0,05, z ujemną skośnością. Zapewnia to kompatybilność z 90% dostępnych na rynku uszczelek.


Które procesy produkcyjne zapewniają optymalne wykończenie powierzchni cylindrów hydraulicznych?

Uzyskanie precyzyjnego wykończenia powierzchni wymaganego do zapewnienia wydajności uszczelnienia wymaga nie tylko dowolnego procesu obróbki, ale kontrolowanej sekwencji operacji. W naszej fabryce stosujemy podejście wieloetapowe: toczenie, szlifowanie, dogładzanie i honowanie plateau otworów; oraz szlifowanie bezkłowe, polerowanie i nagniatanie walcowe prętów. Każdy proces nadaje charakterystyczną topografię, a ostateczne wykończenie musi zostać zweryfikowane.


1. Precyzyjne toczenie/wytaczanie:Zapewnia podstawową geometrię, ale pozostawia ślady zakrętów o typowym Ra 0,8–1,6 µm i wysokim Rpk. Sam nie nadaje się do żadnej dynamicznej powierzchni uszczelniającej w cylindrze hydraulicznym. Jest to jednak punkt wyjścia.

2. Szlifowanie cylindryczne / szlifowanie ID:Osiąga Ra 0,2–0,4 µm, ale często pozostawia przypadkowe rysy ścierne. W naszej fabryce stosujemy ściernice zeszklone o drobnym ziarnie (320#) i zoptymalizowanym opatrunku, aby zminimalizować głębokie zarysowania. Mimo to powierzchnie gruntu mogą mieć zbyt ostre ujemne doliny, wymagające późniejszego plateau.

3. Honowanie i honowanie plateau:Złoty standard w zakresie otworów cylindrów. Konwencjonalne honowanie daje Ra 0,2–0,5 µm z wzorem kreskowania. Honowanie płaskowyżu stanowi drugi krok przy użyciu miękkich kamieni ściernych w celu usunięcia ostrych szczytów przy jednoczesnym zachowaniu dolin. Daje to Rk 0,3–0,6 µm, Rpk < 0,2 µm i Rmr(5) > 85%. Do każdego otworu cylindra hydraulicznego, który produkujemy w Raydafon, stosujemy honowanie plateau, które skraca czas docierania o 70% i eliminuje początkowe wycieki.

4. Nagniatanie walcowe:W przypadku tłoczysk nagniatanie walcowe poddaje powierzchnię obróbce na zimno, osiągając Ra tak niskie, jak 0,05–0,1 µm, wywołując jednocześnie ściskające naprężenie szczątkowe. Proces ten zamyka pory i zwiększa twardość. Nasza fabryka preferuje pręty oksydowane do zastosowań wymagających dużej liczby cykli, ponieważ wykończenie jest utwardzane przez zgniot i wysoce odporne na zużycie. Jednakże ostrzegamy, że w przypadku niektórych uszczelek polerowanie może spowodować powstanie zbyt gładkiej powierzchni; regulujemy ciśnienie tak, aby uzyskać Ra 0,12–0,18 µm.

5. Mikrowykańczanie/dogładzanie:Dzięki zastosowaniu folii ściernych lub kamieni o ruchu oscylacyjnym proces ten generuje niezwykle spójne struktury plateau. W przypadku krytycznych zastosowań cylindrów hydraulicznych (lotnictwo, układ kierowniczy Formuły 1) nasza fabryka stosuje dogładzanie w celu uzyskania Ra 0,05–0,1 µm przy kontrolowanym Rvk w celu zatrzymania oleju. Koszt jest wyższy, ale uzasadniony minimalnym tarciem i zerowym wyciekiem.


Poniżej znajduje się porównanie procesów produkcyjnych i wynikającej z nich przydatności wykończenia pod względem skuteczności uszczelnienia:

  • Tylko obrócone:Ra > 0,8 µm, wysokie Rpk → Niedopuszczalne w przypadku uszczelniania dynamicznego.
  • Tylko uziemienie:Ra 0,2–0,5 µm, piki losowe → Marginalne, wymaga docierania.
  • Konwencjonalne szlifowane:Ra 0,3–0,6 µm, kreskowanie → Dobre do cylindrów wolnoobrotowych.
  • Płaskowyż szlifowany:Ra 0,15–0,35 µm, duża powierzchnia nośna → Doskonały do ​​wszystkich otworów.
  • Wałek oksydowany + polerowany:Ra 0,1–0,2 µm, naprężenie ściskające → Doskonały do ​​prętów.
  • Super wykończone:Ra 0,02–0,1 µm z kontrolowanymi dolinami → Najlepsza dla ekstremalnej precyzji.


Nasza fabryka zainwestowała w maszyny do honowania CNC i zautomatyzowane linie do polerowania specjalnie po to, aby konsekwentnie osiągać te wykończenia. W przypadku każdego projektu siłownika hydraulicznego zalecamy określenie procesu produkcyjnego wraz z parametrami chropowatości. Dzięki temu dostawca zapewnia powierzchnię funkcjonalną, a nie tylko niską wartość Ra. Aby to zilustrować, niedawno przekształciliśmy cylinder górniczy z wykończenia toczonego na szlifowane na płaskowyżu, zmniejszając częstotliwość wymiany uszczelek z co 3 miesiące do co 18 miesięcy. Na tym polega siła kontrolowanego procesu wykończenia powierzchni.


Wniosek: wykończenie powierzchni decyduje o niezawodności siłownika hydraulicznego – współpracuj z ekspertami

Wykończenie powierzchni nie jest specyfikacją drugorzędną; stanowi podstawę skuteczności uszczelniania cylindrów hydraulicznych. W tym przewodniku wykazaliśmy, dlaczego parametry chropowatości, takie jak Ra, Rz, Rpk i Rk, bezpośrednio kontrolują wycieki, zużycie i tarcie. Pokazaliśmy, że optymalne wykończenia mieszczą się w zakresie od 0,1 do 0,4 µm dla prętów i od 0,2 do 0,8 µm dla otworów, ale tylko w połączeniu z charakterystyką plateau i odpowiednią orientacją ułożenia. Dziesięciolecia doświadczeń naszej fabryki w Raydafon Technology Group Co., Limited dowodzą, że dbałość o topografię powierzchni zmniejsza całkowity koszt posiadania o 40–60%, jednocześnie wydłużając żywotność uszczelnień nawet trzykrotnie dłużej niż w przypadku standardowych wykończeń przemysłowych.


Gotowy do optymalizacji wydajności siłownika hydraulicznego? Skontaktuj się z Raydafon Technology Group Co., Limited już dziś. Nasz zespół inżynierów przeanalizuje Twoją aplikację, zaleci idealne parametry wykończenia powierzchni i dostarczy prototypowe zespoły cylindrów hydraulicznych z certyfikowanymi pomiarami wykończenia. Niezależnie od tego, czy potrzebujesz siłowników rolniczych o dużej wydajności, wytrzymałych wysięgników budowlanych, czy precyzyjnych siłowników automatyki, zapewniamy skuteczność uszczelnienia, którą można zmierzyć przy niższych wyciekach i dłuższym czasie pracy. Poproś o bezpłatną konsultację dotyczącą wykończenia powierzchni i otrzymaj naszą zastrzeżoną tabelę wyboru wykończeń przyjaznych dla uszczelnień.Napisz do nas na adres [email protected] lub odwiedź naszą fabrykę, aby zapoznać się z praktyczną demonstracją naszych linii do honowania i polerowania płaskowyżu. Twój kolejny niezawodny siłownik hydrauliczny zaczyna się od odpowiedniego wykończenia.


Często zadawane pytania: Jak wykończenie powierzchni wpływa na skuteczność uszczelnienia cylindra hydraulicznego?

Pytanie 1: Jaka jest idealna wartość Ra dla tłoczyska cylindra hydraulicznego, aby osiągnąć zerowy wyciek zewnętrzny?

Odpowiedź: Idealna Ra (średnia chropowatość) tłoczyska cylindra hydraulicznego w zastosowaniach z uszczelnieniem dynamicznym wynosi od 0,1 do 0,3 mikrometra (µm). W tym zakresie powierzchnia zapewnia wystarczającą liczbę mikrodolin, aby zachować film oleju smarującego, zachowując jednocześnie płaski obszar plateau, który umożliwia dopasowanie uszczelki elastomerowej bez szczelin. Nasza fabryka potwierdziła, że ​​Ra wynoszące 0,2 µm ±0,05 powoduje wyciek mniejszy niż 0,1 ml na 1000 skoków przy ciśnieniu 250 barów. Jednak samo Ra nie wystarczy – należy zadbać także o Rz ≤ 1,2 µm i Rpk ≤ 0,2 µm. Wartości poniżej 0,05 µm powodują pracę na sucho i zużycie adhezyjne, natomiast wartości powyżej 0,5 µm tworzą ścieżki wycieków poprzez wzajemnie połączone chropowatości.

Pytanie 2: Czy zbyt gładkie wykończenie powierzchni może uszkodzić uszczelki cylindrów hydraulicznych?

Odpowiedź: Tak, zbyt gładkie wykończenie powierzchni (Ra poniżej 0,05 µm) ma szkodliwy wpływ na skuteczność uszczelnienia. Wbrew intuicji, ultragładkie wykończenia zapobiegają tworzeniu się stabilnego filmu hydrodynamicznego, co prowadzi do smarowania granicznego w miejscach bezpośredniego kontaktu uszczelki i powierzchni. Powoduje to duże tarcie, drgania cierne, wytwarzanie ciepła i ewentualne rozdarcie lub stopienie uszczelnienia. Na przykład w naszej fabryce przetestowaliśmy uszczelki PTFE na dogładzanym pręcie przy Ra 0,02 µm; uszczelnienie uległo uszkodzeniu po 200 godzinach z powodu degradacji termicznej. Przy optymalnym Ra 0,15 µm, to samo uszczelnienie przekroczyło 5000 godzin. Dlatego wyważona powierzchnia z kontrolowanymi wgłębieniami (Rvk 0,3–1,0 µm) ma kluczowe znaczenie dla utrzymania smaru i zapewnienia długiej żywotności uszczelnienia.

Pytanie 3: W jaki sposób kierunek ułożenia powierzchni wpływa na skuteczność uszczelnienia w cylindrze hydraulicznym?

Odpowiedź: Kierunek ułożenia powierzchni – dominujący wzór tekstury powierzchni – znacząco wpływa na wycieki i zużycie. W przypadku uszczelek posuwisto-zwrotnych w cylindrze hydraulicznym optymalny ułożenie jest równoległe do kierunku skoku (ułożenie osiowe na prętach, ułożenie obwodowe jest mniej powszechne). Układ ułożenia, który jest prostopadły lub zakreskowany (np. skrzyżowany pod kątem 45°) działa jak mikropompa, która transportuje płyn przez uszczelkę podczas każdego skoku, zwiększając wyciek. Nasza fabryka wymaga jednokierunkowego wykończenia plateau z ułożeniem równoległym do osi w przypadku uszczelek tłoczyska, co zmniejsza wycieki nawet o 85% w porównaniu z układaniem losowym lub prostopadłym. W przypadku otworów cylindrów niewielki kąt (20°–30°) może pomóc w rozprowadzeniu oleju, ale nie może powodować efektu pompowania. Zawsze określaj orientację ułożenia na rysunkach technicznych.

Pytanie 4: Jakich standardów pomiarowych powinienem użyć do sprawdzenia wykończenia powierzchni uszczelek cylindrów hydraulicznych?

Odpowiedź: Aby zapewnić powtarzalne i znaczące pomiary wykończenia powierzchni, należy przestrzegać norm ISO 4287 (dla Ra, Rz, Rq) i ISO 13565-2 (dla parametrów plateau Rk, Rpk, Rvk, Mr1, Mr2). Do oceny długości 4 mm należy używać profilometru z końcówką kontaktową o promieniu końcówki 2 µm lub 5 µm i długości fali odcięcia 0,8 mm. W naszej fabryce wykorzystujemy również profilery optyczne do bezkontaktowej weryfikacji materiałów miękkich. Krytyczne kryteria akceptacji: pomiar w trzech pozycjach obwodowych i co najmniej dwóch lokalizacjach osiowych. W przypadku otworów cylindrów hydraulicznych należy zastosować profilometr otworów z bezpłozowym podbieraczem. Zawsze żądaj wydrukowanego raportu parametrów, w tym krzywej powierzchni łożyska (krzywa Abbotta-Firestone'a). Bez przestrzegania norm ISO dwa różne odczyty Ra mogą być nieporównywalne, co może prowadzić do uszkodzeń uszczelnienia.

Pytanie 5: Jak często należy przeprowadzać ponowną kontrolę wykończenia powierzchni podczas konserwacji siłownika hydraulicznego?

Odpowiedź: Wykończenie powierzchni należy sprawdzać podczas każdego większego remontu lub w przypadku uszkodzenia uszczelnienia. W przypadku siłowników hydraulicznych o dużej wytrzymałości pracujących w środowiskach zanieczyszczonych (górnictwo, budownictwo) zalecamy kontrolę powierzchni tłoczyska co 2000 godzin pracy lub co roku. Za pomocą przenośnego testera chropowatości (np. MarSurf M 300) sprawdzić Ra i Rz w trzech pozycjach wzdłuż długości skoku. Jeżeli Ra wzrosło o więcej niż 30% w stosunku do pierwotnej specyfikacji lub jeśli zaobserwujesz widoczne zarysowania, drążek należy poddać regeneracji (wypolerowany lub chromowany na twardo i ponownie wykończony). Dane terenowe naszej fabryki pokazują, że proaktywna kontrola wykończenia powierzchni może wydłużyć żywotność uszczelnienia o 150% i zapobiec katastrofalnej awarii cylindra. W przypadku otworów kontrola wymaga demontażu i jest zwykle przeprowadzana co 5000 godzin lub podczas wymiany uszczelki.
