Jaka jest różnica między siłownikami hydraulicznymi jednostronnego działania i podwójnego działania do zbioru?

W dziedzinie maszyn rolniczych, szczególnie w sprzęcie żniwnym, siłownik hydrauliczny jest podstawowym elementem. Przekształca ciśnienie płynu hydraulicznego w siłę liniową i ruch, umożliwiając sterowanie różnymi funkcjami, od podnoszenia zespołów żniwnych po regulację pozycji nagarniacza. Do najpowszechniejszych typów cylindrów hydraulicznych stosowanych w kombajnach zaliczają się cylindry jednostronnego i dwustronnego działania. Wybór pomiędzy tymi dwoma typami nie jest arbitralny; jest to krytyczna decyzja inżynieryjna, która wpływa na wydajność, efektywność i koszt maszyny.

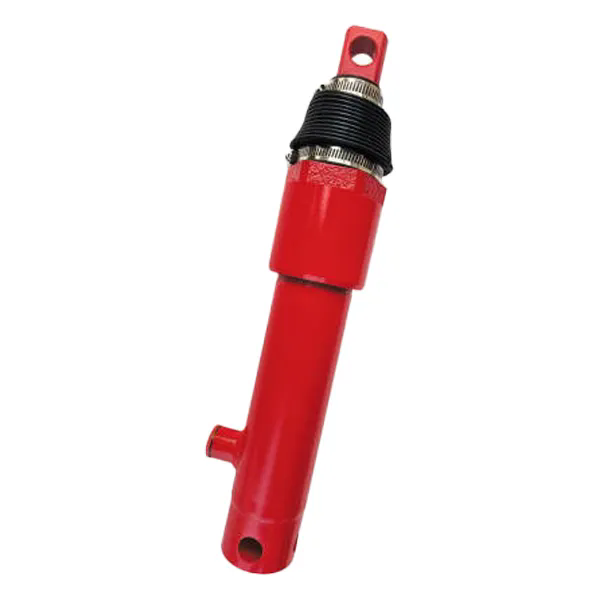

Podstawowa różnica pomiędzy działaniem pojedynczym i podwójnymCylinder hydrauliczny kombajnupolega na sposobie stosowania płynu hydraulicznego w celu wygenerowania ruchu. Cylinder jednostronnego działania wykorzystuje ciśnienie hydrauliczne do wysunięcia tłoka w jednym kierunku, a skok powrotny jest realizowany przez siłę zewnętrzną, zazwyczaj grawitację lub sprężynę. Cylinder dwustronnego działania wykorzystuje ciśnienie hydrauliczne do wysuwania i cofania tłoka, zapewniając napędzany ruch w obu kierunkach. Ta podstawowa różnica powoduje różnice w projektowaniu, zastosowaniu i charakterystyce wydajności. W artykule dokonano systematycznej analizy technicznej obu typów cylindrów, sprawdzając ich zasadę działania, konstrukcję, obszary zastosowań i kryteria doboru. Celem jest wyposażenie inżynierów, techników i specjalistów ds. zaopatrzenia w jasne zrozumienie zalet i ograniczeń każdego typu.

Spis treści

• 1. Zasady działania: Jak działają cylindry jednostronnego i podwójnego działania
• 2. Różnice w budowie i komponentach
• 3. Specyfika zastosowań w systemach harwesterowych
• 4. Charakterystyka wydajności i kontroli
• 5. Kryteria wyboru: jaki typ cylindra wybrać?
• 6. Często zadawane pytania (FAQ)
• 7. Wniosek

1. Zasady działania: Jak działają cylindry jednostronnego i podwójnego działania

Cylinder hydrauliczny to mechaniczny siłownik, który przekształca energię hydrauliczną (ciśnienie płynu) w energię mechaniczną (siła liniowa i ruch). Podstawową zasadą jest podanie płynu hydraulicznego pod ciśnieniem na tłok w cylindrze. Ciśnienie działa na obszar tłoka, wytwarzając siłę, która porusza tłokiem i dołączonym tłoczyskiem. Kierunek ruchu zależy od tego, po której stronie tłoka zostanie podany płyn. Siłowniki hydrauliczne jednostronnego i dwustronnego działania kombajnu różnią się zasadniczo sposobem podawania płynu w celu sterowania ruchem.

Cylinder jednostronnego działania:Cylinder jednostronnego działania ma jedno przyłącze dla płynu hydraulicznego. Płyn jest nakładany tylko na jedną stronę tłoka (zwykle na dolną stronę). Ciśnienie popycha tłok i pręt w jednym kierunku, wydłużając cylinder. Skok powrotny (cofanie tłoka) realizowany jest za pomocą siły zewnętrznej. Najczęściej spotykanymi siłami zewnętrznymi są grawitacja (ciężar ładunku ciągnący tłok do tyłu) lub sprężyna mechaniczna. Siłowniki jednostronnego działania mają prostą konstrukcję i są stosowane w zastosowaniach, w których samo obciążenie zapewnia siłę powrotną. W kombajnie siłownik hydrauliczny jednostronnego działania może być używany do zadań takich jak podnoszenie ciężkiego elementu, gdzie ciężar elementu zapewnia siłę powrotną po zwolnieniu ciśnienia hydraulicznego.

Cylinder dwustronnego działania:Cylinder dwustronnego działania ma dwa otwory, po jednym z każdej strony tłoka. Płyn hydrauliczny może być dostarczany do dowolnego portu w celu wygenerowania ruchu w dowolnym kierunku. Aby wysunąć cylinder, do dolnego otworu doprowadzany jest płyn, wypychając tłok do góry. Aby wycofać cylinder, do górnego otworu doprowadza się płyn, popychając tłok w dół. Zapewnia to napędzany ruch w obu kierunkach. Siła generowana w każdym kierunku nie musi być równa, ponieważ efektywna powierzchnia tłoka jest różna po obu stronach (strona tłoczyska ma mniejszą powierzchnię efektywną ze względu na przekrój poprzeczny tłoczyska). Siłowniki dwustronnego działania zapewniają bardziej precyzyjną kontrolę i są stosowane tam, gdzie wymagana jest siła w obu kierunkach. W kombajnie cylindry hydrauliczne dwustronnego działania służą do takich funkcji, jak kontrolowanie wysokości szpuli, ustawianie kąta hedera lub regulacja położenia listwy tnącej, gdzie wymagany jest ruch napędzany w obu kierunkach.

Poniższa tabela przedstawia bezpośrednie porównanie zasad działania.

Na Raydafon Technology Group Co., Limitedprodukujemy siłowniki hydrauliczne do zbioru zarówno jednostronnego, jak i dwustronnego działania, aby sprostać różnorodnym potrzebom sektora rolniczego. Nasz zespół inżynierów może zapewnić fachowe wskazówki dotyczące wyboru odpowiedniego typu cylindra do konkretnego zastosowania.

2. Różnice w budowie i komponentach

Konstrukcja siłownika hydraulicznego jednostronnego i dwustronnego działania harwestera odzwierciedla ich różne zasady działania. Podstawowe elementy obu typów cylindrów są podobne: cylinder cylindra, tłok, tłoczysko, uszczelki i zaślepki. Istnieją jednak znaczne różnice w szczegółach konstrukcji, które wpływają na ich wydajność i niezawodność. Podstawowe różnice dotyczą tłoka i systemu uszczelnienia tłoka.

Tłok:W cylindrze jednostronnego działania tłok jest zazwyczaj prostym elementem w kształcie dysku, który jest przymocowany do tłoczyska. Tłok służy do przenoszenia siły z płynu hydraulicznego na pręt. W cylindrze dwustronnego działania tłok jest bardziej złożonym elementem. Posiada uszczelki po obu stronach, aby zapobiec wyciekom płynu pomiędzy dwiema komorami. Tłok musi być w stanie wytrzymać ciśnienie z obu stron, co wymaga solidnej konstrukcji. Tłok w cylindrze dwustronnego działania często zawiera pierścień prowadzący (lub pierścień ślizgowy), który utrzymuje wyrównanie i zapobiega kontaktowi metalu z metalem pomiędzy tłokiem a otworem cylindra.

Uszczelki:System uszczelnień ma kluczowe znaczenie dla wydajności każdego cylindra hydraulicznego. W cylindrze jednostronnego działania głównym wymogiem uszczelnienia jest zapobieganie wyciekom płynu ze strony tłoka znajdującej się pod ciśnieniem. W cylindrze dwustronnego działania wymagane są uszczelki po obu stronach tłoka, aby zapobiec wyciekom pomiędzy dwiema komorami. Jest to bardziej rygorystyczny wymóg dotyczący uszczelnienia, ponieważ wymaga uszczelnienia, które wytrzyma nacisk z obu kierunków. Uszczelnienie tłoka w cylindrze dwustronnego działania jest często uszczelnieniem dwustronnego działania, takim jak uszczelka w kształcie litery U lub uszczelka poliuretanowa.

Uszczelki prętów:Obydwa typy cylindrów są wyposażone w uszczelki tłoczyska, które zapobiegają wyciekom płynu wzdłuż tłoczyska. Jednakże uszczelnienie tłoczyska w cylindrze dwustronnego działania musi również wytrzymywać wyższe ciśnienia, które mogą wystąpić po stronie tłoczyska. Może to wymagać solidniejszej konstrukcji uszczelnienia pręta.

Amortyzacja:Cylindry dwustronnego działania często zawierają elementy amortyzujące na końcu skoku, aby zmniejszyć siły uderzenia i hałas. Jest to szczególnie ważne w zastosowaniach, w których cylinder przenosi duże obciążenia z dużymi prędkościami. Amortyzacja jest mniej powszechna w cylindrach jednostronnego działania, ponieważ skok powrotny jest zwykle kontrolowany przez siłę zewnętrzną.

Poniższa tabela przedstawia porównanie cech konstrukcyjnych siłownika hydraulicznego jednostronnego i dwustronnego działania kombajnu.

W Raydafon Technology Group Co., Limited produkujemy siłowniki hydrauliczne do harwesterów, korzystając z wysokiej jakości materiałów i precyzyjnych procesów produkcyjnych. Nasze cylindry zostały zaprojektowane tak, aby spełniać rygorystyczne wymagania zastosowań rolniczych, zapewniając niezawodne i długotrwałe działanie.

3. Specyfika zastosowań w systemach harwesterowych

Na wybór pomiędzy siłownikiem hydraulicznym jednostronnego i dwustronnego działania harwestera duży wpływ ma specyficzne zastosowanie w kombajnie. Każdy typ cylindra jest dostosowany do określonych funkcji w oparciu o wymagany ruch, profil siły i wymagania dotyczące sterowania. Siłownik hydrauliczny harwestera jest używany do szerokiego zakresu funkcji maszyny, od podnoszenia ciężkich elementów po kontrolowanie skomplikowanych ruchów.

Zastosowania cylindrów jednostronnego działania:Siłowniki jednostronnego działania są zwykle używane w zastosowaniach, w których obciążenie może zapewnić siłę zwrotną. W przypadku kombajnu obejmuje to często operacje podnoszenia, podczas których ciężar elementu zapewnia siłę powrotną. Na przykład cylinder jednostronnego działania może zostać użyty do podniesienia zespołu żniwnego (listwy tnącej) kombajnu. Po przyłożeniu ciśnienia hydraulicznego cylinder wysuwa się, podnosząc heder. Po zwolnieniu ciśnienia ciężar głowicy popycha cylinder z powrotem w dół. Podobnie cylindry jednostronnego działania służą do regulacji wysokości szpuli w niektórych kombajnach, gdzie siła powrotna zapewnia ciężar szpuli.

Zastosowania cylindrów dwustronnego działania:Cylindry dwustronnego działania są stosowane w zastosowaniach wymagających ruchu napędzanego w obu kierunkach. W kombajnie obejmuje to takie funkcje, jak sterowanie kątem przystawki, regulacja położenia szpuli i obsługa ślimaka wyładowczego. Na przykład siłownik hydrauliczny dwustronnego działania harwestera może zostać użyty do przechylenia zespołu żniwnego w celu dopasowywania się do konturu podłoża. Cylinder można wysunąć lub wsunąć, aby wyregulować kąt nadproża. Podobnie, siłownik dwustronnego działania jest często używany do kontrolowania położenia ślimaka wyładowczego, umożliwiając jego wysuwanie lub cofanie w razie potrzeby. Możliwość zapewnienia napędzanego ruchu w obu kierunkach jest niezbędna do precyzyjnego sterowania tymi funkcjami.

Poniższa tabela zawiera podsumowanie typowych zastosowań każdego typu cylindra w kombajnie.

W Raydafon mamy rozległe doświadczenie w produkcji cylindrów hydraulicznych do harwesterów do szerokiego zakresu zastosowań. Nasz zespół inżynierów może zapewnić fachowe wskazówki dotyczące odpowiedniego typu cylindra dla konkretnego zastosowania.

4. Charakterystyka wydajności i kontroli

Wydajność i charakterystyka sterowania siłownika hydraulicznego jednostronnego i dwustronnego działania kombajnu są bezpośrednią konsekwencją ich konstrukcji i zasad działania. Zrozumienie tych cech jest niezbędne do wyboru odpowiedniego siłownika do danego zastosowania i zintegrowania go z całym układem hydraulicznym. Podstawowymi cechami wydajności, które należy wziąć pod uwagę, są siła wyjściowa, kontrola prędkości i sterowność.

Siła wyjściowa:Siła wyjściowa cylindra hydraulicznego zależy od ciśnienia hydraulicznego i efektywnej powierzchni tłoka. W przypadku cylindra jednostronnego działania siła jest generowana wyłącznie podczas skoku wysuwania. Siła jest równa ciśnieniu pomnożonemu przez pełną powierzchnię tłoka. W przypadku cylindra dwustronnego działania siła jest generowana zarówno podczas skoku wysuwania, jak i cofania. Siła działająca na skok wysuwania jest taka sama, jak w przypadku cylindra jednostronnego działania (ciśnienie x pełna powierzchnia tłoka). Siła działająca na skok cofania jest mniejsza, ponieważ powierzchnia efektywna jest zmniejszona o powierzchnię tłoczyska (ciśnienie x (powierzchnia tłoka - powierzchnia tłoczyska)). Różnica ta może być znacząca, zwłaszcza w cylindrach z dużymi tłoczyskami.

Kontrola prędkości:Prędkość cylindra hydraulicznego jest kontrolowana przez natężenie przepływu płynu hydraulicznego. W przypadku cylindra jednostronnego działania prędkość jest kontrolowana tylko w przypadku skoku wysuwania. Prędkość skoku cofania jest kontrolowana przez siłę zewnętrzną (grawitację lub sprężynę). W przypadku cylindra dwustronnego działania prędkość można regulować zarówno w przypadku skoku wysuwania, jak i cofania, dostosowując natężenie przepływu do odpowiedniego przyłącza. Zapewnia to bardziej precyzyjną kontrolę nad ruchem cylindra.

Sterowanie:Siłownik hydrauliczny dwustronnego działania kombajnu zapewnia bardziej precyzyjną kontrolę niż cylinder jednostronnego działania. Możliwość przyłożenia ciśnienia hydraulicznego na obie strony tłoka pozwala na dokładniejsze pozycjonowanie ładunku. Cylinder dwustronnego działania pozwala również na zastosowanie obwodów regeneracyjnych, które w niektórych zastosowaniach mogą zwiększyć prędkość cylindra. Cylindry jednostronnego działania są mniej sterowalne, ponieważ skok powrotny zależy od siły zewnętrznej.

Poniższa tabela podsumowuje charakterystykę działania siłownika hydraulicznego jednostronnego i dwustronnego działania kombajnu.

W firmie Raydafon nasze cylindry hydrauliczne do harwesterów zaprojektowano tak, aby zapewniały wysoką wydajność i niezawodność działania. Stosujemy zaawansowane techniki produkcyjne, aby zapewnić stałą jakość i długą żywotność.

5. Kryteria wyboru: jaki typ cylindra wybrać?

Wybór odpowiedniego typu siłownika hydraulicznego harwestera (jednostronnego lub dwustronnego działania) to kluczowa decyzja inżynieryjna, która wpływa na wydajność, niezawodność i koszt systemu. Proces selekcji powinien opierać się na systematycznej ocenie wymagań aplikacji. Należy wziąć pod uwagę następujące kryteria:

Wymagania dotyczące siły:Czy aplikacja wymaga użycia siły w obu kierunkach? Jeżeli wymagana jest jedynie siła podnoszenia lub pchania, wystarczający może być siłownik jednostronnego działania. Jeśli wymagana jest siła w obu kierunkach, niezbędny jest cylinder dwustronnego działania. Rozważ także wielkość siły wymaganej w każdym kierunku. Siła działająca na skok wycofania siłownika dwustronnego działania jest mniejsza niż skok wysuwania ze względu na powierzchnię tłoczyska, co może mieć znaczenie.

Wymagania kontrolne:Jak precyzyjne musi być sterowanie cylindrem? Jeśli wystarczy proste sterowanie włączaniem/wyłączaniem, odpowiedni może być cylinder jednostronnego działania. Jeśli wymagane jest precyzyjne pozycjonowanie, potrzebny jest cylinder dwustronnego działania. Należy również rozważyć, czy zastosowanie wymaga, aby cylinder utrzymywał pozycję, co łatwiej jest osiągnąć w przypadku cylindra dwustronnego działania.

Wymagania dotyczące prędkości:Czy aplikacja wymaga kontrolowanej prędkości w obu kierunkach? Jeśli kontrola prędkości jest wymagana tylko w przypadku skoku wysuwania, dopuszczalny może być cylinder jednostronnego działania. Jeśli wymagana jest kontrola prędkości w obu skokach, konieczny jest cylinder dwustronnego działania.

Rozważania dotyczące kosztów:Cylindry jednostronnego działania są na ogół tańsze niż cylindry dwustronnego działania ze względu na ich prostszą konstrukcję. Jednakże oszczędności kosztów wynikające z zastosowania cylindra jednostronnego działania należy porównać z potencjalnymi ograniczeniami w zakresie wydajności i sterowania.

W firmie Raydafon Technology Group Co., Limited możemy pomóc w wyborze odpowiedniego cylindra hydraulicznego do harwestera do konkretnego zastosowania. Nasz zespół inżynierów może zapewnić fachowe wskazówki w oparciu o Twoje wymagania.

6. Często zadawane pytania (FAQ)

Pytanie 1: Czy cylinder jednostronnego działania można przekształcić w cylinder dwustronnego działania?

Odpowiedź: Nie, cylindra jednostronnego działania nie można przekształcić w cylinder dwustronnego działania. Konstrukcja cylindra jest zasadniczo inna. Cylinder jednostronnego działania ma tylko jeden otwór i jeden zestaw uszczelek, podczas gdy cylinder dwustronnego działania ma dwa otwory i uszczelki po obu stronach tłoka. Konwersja wymagałaby całkowitego przeprojektowania cylindra oraz wymiany tłoka i uszczelek, co jest nieopłacalne. Ogólnie rzecz biorąc, bardziej praktyczny jest zakup cylindra dwustronnego działania do zastosowań wymagających siły dwukierunkowej.

Pytanie 2: Co dzieje się z płynem po bezciśnieniowej stronie cylindra jednostronnego działania?

Odpowiedź: W cylindrze jednostronnego działania, bezciśnieniowa strona tłoka jest zwykle odprowadzana do atmosfery. Umożliwia to przedostawanie się i wychodzenie powietrza z cylindra podczas ruchu tłoka, zapobiegając tworzeniu się podciśnienia lub nadciśnienia. Odpowietrzanie odbywa się poprzez otwór odpowietrzający. Niektóre cylindry jednostronnego działania mają również końcówkę tłoczyska otwartą na otoczenie.

Pytanie 3: Który typ cylindra jest częściej stosowany w nowoczesnych kombajnach?

Odpowiedź: W nowoczesnych kombajnach zastosowano kombinację siłowników hydraulicznych jednostronnego i dwustronnego działania, w zależności od konkretnego zastosowania. Do prostych zadań podnoszenia często stosuje się cylindry jednostronnego działania. Jednakże w przypadku bardziej złożonych funkcji, które wymagają precyzyjnego sterowania i siły dwukierunkowej, standardem są siłowniki dwustronnego działania. W nowoczesnych kombajnach panuje tendencja w kierunku większej liczby cylindrów dwustronnego działania, ponieważ zapewniają one większą kontrolę i wszechstronność.

Pytanie 4: Skąd mam wiedzieć, czy moje zastosowanie wymaga cylindra jednostronnego czy dwustronnego działania?

Odpowiedź: Wybór zależy od wymagań dotyczących siły i sterowania w danym zastosowaniu. Jeśli potrzebna jest siła tylko w jednym kierunku, a skok powrotny można uzyskać za pomocą grawitacji lub sprężyny, wystarczający może być cylinder jednostronnego działania. Jeśli potrzebna jest siła w obu kierunkach lub precyzyjna kontrola położenia cylindra, wymagany jest cylinder dwustronnego działania. Nasz zespół techniczny może pomóc w analizie aplikacji.

Pytanie 5: Jak rozmiar tłoczyska wpływa na siłę cylindra dwustronnego działania?

Odpowiedź: Rozmiar tłoczyska zmniejsza efektywną powierzchnię tłoka podczas skoku wycofania. Siła działająca na skok cofania jest równa ciśnieniu pomnożonemu przez powierzchnię tłoka minus powierzchnia tłoczyska. Oznacza to, że siła wycofania jest zawsze mniejsza niż siła rozciągania. Różnica pomiędzy siłami rozciągania i cofania jest bardziej znacząca w przypadku cylindrów o większej średnicy tłoczyska. W zastosowaniach wymagających dużej siły w obu kierunkach preferowany może być cylinder z małym prętem.

7. Wniosek

Siłownik hydrauliczny jednostronnego i dwustronnego działania kombajnu są niezbędnymi elementami maszyn rolniczych, ale służą różnym celom. Cylinder jednostronnego działania zapewnia siłę w jednym kierunku, a skok powrotny jest realizowany przez siłę zewnętrzną, dzięki czemu nadaje się do prostych zadań związanych z podnoszeniem. Cylinder dwustronnego działania zapewnia siłę w obu kierunkach, zapewniając precyzyjną kontrolę i wszechstronność w przypadku złożonych funkcji. Wybór odpowiedniego typu siłownika zależy od wymagań konkretnego zastosowania, w tym od zapotrzebowania na siłę dwukierunkową, precyzję sterowania i kontrolę prędkości.

W Raydafon Technology Group Co., Limited dokładamy wszelkich starań, aby dostarczać wysokiej jakości siłowniki hydrauliczne do kombajnów, które spełniają rygorystyczne wymagania przemysłu rolniczego. Nasza wszechstronna oferta cylindrów obejmuje zarówno konstrukcje jednostronnego, jak i dwustronnego działania, a nasz doświadczony zespół inżynierów może zapewnić fachowe wskazówki dotyczące wyboru i zastosowania tych produktów. Zapraszamy do kontaktu w celu uzyskania większej ilości informacji.

Skontaktuj się z Raydafon Technology Group Co., Limited już dziśw celu omówienia wymagań dotyczących siłownika hydraulicznego kombajnu.
