Wał przegubowy sprzęgła poślizgowego do kosiarki dyskowej 1340
  • Wał przegubowy sprzęgła poślizgowego do kosiarki dyskowej 1340Wał przegubowy sprzęgła poślizgowego do kosiarki dyskowej 1340
  • Wał przegubowy sprzęgła poślizgowego do kosiarki dyskowej 1340Wał przegubowy sprzęgła poślizgowego do kosiarki dyskowej 1340

Wał przegubowy sprzęgła poślizgowego do kosiarki dyskowej 1340

Hurtowy zamiennik wału odbioru mocy sprzęgła poślizgowego do kosiarek dyskowych 1340 / Hesston 1340 i 1345. Podwójny zespół CV 55N zastępuje przegub homokinetyczny 80 stopni po stronie ciągnika i przegub homokinetyczny 50 stopni po stronie tarczy. Połączenie z ciągnikiem to zazwyczaj 1,375-21; przyłącze narzędzia to okrągły zacisk 1,50 cala; w konstrukcji zastosowano końcówki 1-3/8" z 6 wypustami. Dwupłytkowe sprzęgło cierne jest ustawione na moment poślizgowy 2800 N·m i włącza się ponownie po przeciążeniu. Numery części 14656849, 82-14656849 i 83-14656849 podano dla kompletnego zespołu, połowy narzędzia i połowy ciągnika. Kompatybilność obejmuje Hesston 1340/1345, wybrane CaseIH 8312, Massey Ferguson PTD 12 i New Idea 5512. MOQ, dostosowanie i czas realizacji są podawane dla każdego zamówienia po potwierdzeniu numeru części i rozmiaru połączenia.

Hurtowa wymiana OEM · Układ napędowy kosiarki dyskowej

Hurtowy wał przegubowy ze sprzęgłem poślizgowym do kosiarki dyskowej 1340 — dane techniczne, MOQ, dostosowanie i terminy realizacji dla Hesston 1340/1345 i kompatybilnych kosiarek dyskowych

Jest to zamienny wał przegubowo-teleskopowy ze sprzęgłem poślizgowym do kosiarek dyskowych 1340 i grupy Hesston 1340/1345. Strona jest zbudowana wokół trzech kontroli, które decydują, czy wał pasuje: kąt przegubu homokinetycznego z każdej strony, ciągnik i zastosować rozmiary połączeń i moment poślizgowy, który chroni przekładnię dyskową. Numery katalogowe kompletu montażu, połowa narzędzia i połowa ciągnika są wymienione poniżej, dzięki czemu można wcześniej dopasować istniejącą jednostkę z prośbą o wycenę.

Oferta hurtowaNa zamówienie
MOQWycena na zamówienie
PersonalizacjaOparty na rysunku
Czas realizacjiWycena na zamówienie

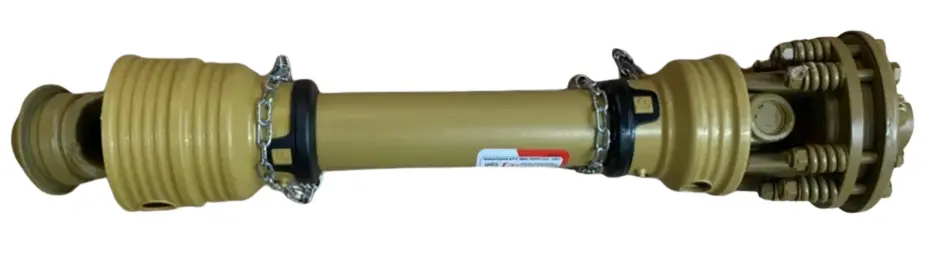

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Kompletny zespół podwójnego CV 55N ze sprzęgłem poślizgowym — CV po stronie ciągnika 80 stopni, CV po stronie tarczy 50 stopni.
Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Szczegóły sprzęgła i jarzma — dwupłytkowe sprzęgło cierne i końcówka z 6 wypustami 1-3/8 cala.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Odniesienie kąta przegubu homokinetycznego — 80 stopni po stronie ciągnika i 50 stopni po stronie tarczy hamulcowej.

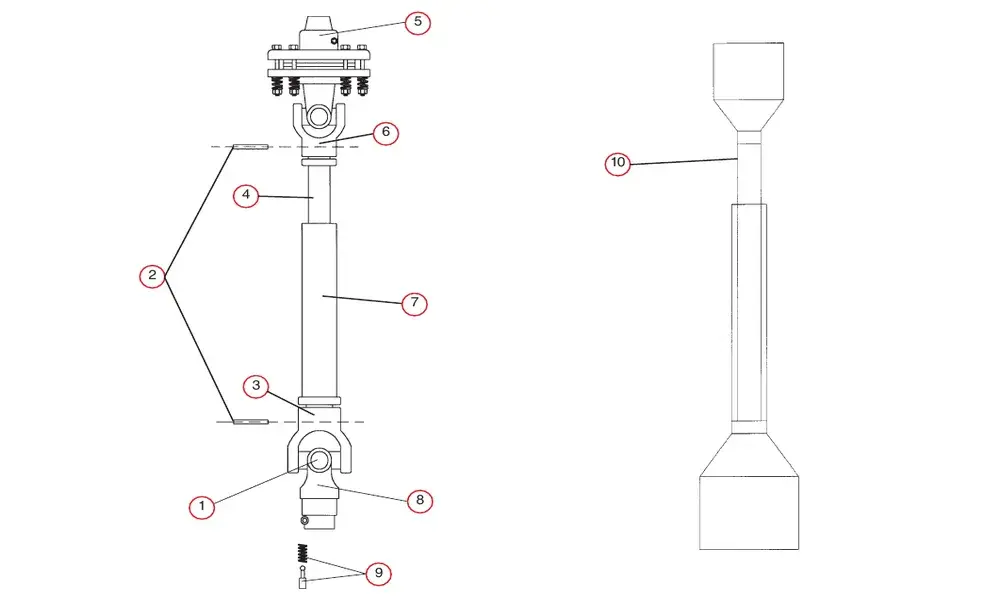

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Widok części rozłożonych — zestaw krzyżowy, jarzma rur, zespół sprzęgła poślizgowego i osłona zabezpieczająca.
  • Hesstona1340 / 1345
  • CaseIHwybierz 8312
  • Masseya FergusonaPTD 12
  • Nowy pomysł 5512
  • 55Npodwójne CV
  • 2800 N·mmoment poślizgowy

Układ napędowy i sprzęgło

Odniesienie do oryginalnego wyposażenia
55N
Kąt CV po stronie ciągnika
80 stopni
Kąt CV po stronie tarczy
50 stopni
Wał wejściowy
Zwykle okrągły 1,50 cala
Końcówki ciągnika/narzędzia
1-3/8" 6-wypustowy
Podłączenie do ciągnika w 14656849
1.375-21
Zaimplementuj połączenie
Zacisk RD 1,5 cala
Typ sprzęgła poślizgowego
Tarcie podwójne
Moment poślizgowy
2800 N·m
Odcięcie zasilania w przypadku przeciążenia
W ciągu 0,3 sekundy
Samoczynne resetowanie po poślizgu
W ciągu 30 sekund

Budownictwa i Ochrony

Materiał wału
Stal stopowa 40Cr
Obróbka powierzchni
Dacromet antykorozyjny
Odporność na mgłę solną
Ponad 1000 godzin
Układ uszczelnienia
Uszczelka olejowa szkieletowa trójwargowa + pierścień magnetyczny usuwający wióry
Ochrona przed kurzem
Całkowicie zamknięta osłona przeciwpyłowa
Odniesienie do zanieczyszczenia
ISO 4406 18/16 po 500 h w piasku, pyle i rosie
Odniesienie do prędkości ostrza
1800–2200 obr./min
Tłumienie
Tłumienie hydrauliczne + napięcie wstępne sprężyny
Wskazanie zużycia
Pierścień wizualnego wskaźnika zużycia
Odniesienie do zużycia paliwa
12% redukcja dostarczonego materiału

Tabela numerów części — kompletny zespół i połówki

Zespół podwójnego CV 55N i numery części półosi
Numer części Ciągnik Narzędzie Opis
14656849 1.375-21 Zacisk RD 1,5 cala 55N 80x50 Podwójne CV
82-14656849 nic Zacisk RD 1,5 cala 55N 50 stopni Pół CV (osprzęt)
83-14656849 1.375-21 nic Połówka CV 55N 80 stopni (ciągnik)

Kompletny zespół to numer części, który należy zamówić w przypadku wymiany obu połówek. Jeśli tylko połowa ciągnika lub połowa narzędzia jest zużyta, należy dopasować numer półosi. Obie połówki są wymienione osobno, ponieważ kąt CV różni się pomiędzy stroną ciągnika i stroną tarczy. Informacje na temat innych zastosowań kosiarek dyskowych można znaleźć w rozdzialeWał przegubowy do dyskówkategoria.

Części produktu — numery referencyjne dotyczące wymiany serwisowej

Części serwisowe według numeru referencyjnego i kolumny z numerem części
Nr ref. NIE. Nazwa części 147129 147134 147248
1 Zestaw krzyżowy 170015 170020 170020
2 Wałek do rolki 170120 170120 170120
3 Żeńskie jarzmo końcowe rury 151050 151070 151070
4 Dętka wewnętrzna 151090 151092 151092
5 Zespół sprzęgła poślizgowego — — —
6 Jarzmo męskiej końcówki rurki 151045 151065 151065
7 Zewnętrzna rurka 151091 151093 151093
8 Jarzmo końcowe ciągnika 151035 151055 151055
9 Szybkozłącze Pin 170110 170110 170110
10 Tarcza Bezpieczeństwa 124310 124315 124315
10 Tarcza Bezpieczeństwa Eurocardan 124311 124316 124316

Tabela części dotyczy wymiany serwisowej poszczególnych podzespołów. Przy zamawianiu kompletnego wału zamiennego należy użyj numeru części zespołu z poprzedniej tabeli. Im szerszyZakres wału odbioru mocywymienia inne rolnicze układy napędowe kategorie.

Zachowanie sprzęgła — co chroni ustawienie momentu obrotowego 2800 Nm

Podczas normalnego koszenia

Stan sprzęgła
Zaangażowany
Przenoszony moment obrotowy
Do 2800 N·m
Odniesienie do prędkości ostrza
1800–2200 obr./min
Tłumienie
Wstępne napięcie hydrauliczne + sprężyna

Dwutarczowe sprzęgło cierne pozostaje włączone, gdy kosiarka dyskowa kosi normalnie. Tłumienie hydrauliczne i Układ napięcia wstępnego sprężyny ma na celu utrzymanie stałej prędkości ostrza, gdy opór zmienia się na zboczach i na mokrej nawierzchni ziemia.

Gdy kosiarka natrafi na kamień lub korzeń

Stan sprzęgła
Kąpielówki
Odcięcie zasilania
W ciągu 0,3 sekundy
Nastawić
Samoczynne resetowanie w ciągu 30 sekund
Kontrola zużycia
Pierścień wizualnego wskaźnika zużycia

Sprzęgło poślizgowe to część, która przejmuje wstrząsy zamiast przekładni dyskowej. Sprężyna samoresetująca system przywraca przekładnię po usunięciu przeszkody, a pierścień wskaźnika zużycia stanowi wizualny punkt odniesienia gdy tarcze sprzęgła wymagają naprawy.

Moment poślizgowy wynoszący 2800 Nm jest wartością podaną w dostarczonym materiale produktu. Potwierdź ustawienie względem model kosiarki dyskowej i WOM ciągnika przed złożeniem zamówienia. Aby zapoznać się z pasującym układem napędowym osprzętu, patrzWał przegubowo-teleskopowy do dysków New Hollandstrona jako odniesienie do konfiguracji po stronie tarczy.

Zanim poprosisz o wycenę

  1. Sprawdź model kosiarki i istniejący numer części

    Kosiarki dyskowe 1340, Hesston 1340/1345, wybrane CaseIH 8312, Massey Ferguson PTD 12 i New Idea 5512 to odniesienia do zgodności w dostarczonym materiale. Istniejący numer części wału to najszybszy sposób potwierdzenia wymiany.

  2. Sprawdź wypust WOM ciągnika

    Kompletny zespół 14656849 jest wymieniony ze złączem do ciągnika 1.375-21. Jeżeli w ciągniku zastosowano inny króciec WOM, należy sprawdzić połowę ciągnika oddzielnie, korzystając z numeru 83-14656849 lub jego odpowiednika.

  3. Potwierdź połączenie maszyny

    Strona narzędzia jest wymieniona jako zacisk 1,5" RD w kompletnym zespole i w połówce narzędzia 82-14656849. Jeśli wejście tarczy wykorzystuje inny zacisk lub jarzmo, przed złożeniem zamówienia należy sprawdzić połowę narzędzia.

  4. Sprawdź moment poślizgowy i stan sprzęgła

    W dostarczonym materiale sprzęgło jest ustawione na moment obrotowy 2800 N·m. Jeśli istniejące sprzęgło zostało wyregulowane lub kosiarka ma inną skrzynię biegów, przed wyceną wymiany sprawdź ustawienie poślizgu zgodnie z instrukcją kosiarki.

MOQ, dostosowanie i czas realizacji są podawane dla każdego zamówienia, ponieważ zależą od tego, czy zamówienie dotyczy całości zespołu lub półosi oraz czy rozmiary połączeń odpowiadają standardowym numerom części. Nic na tej stronie zobowiązuje się do stałego MOQ lub czasu realizacji, który nie utrzymałby się w przypadku innej konfiguracji. Dla powiązanego układu napędowego kategorii, zobaczWał przegubowo-teleskopowy do mieszalników paszzakres.

Wyślij model kosiarki i istniejący numer części

Wyślij model kosiarki dyskowej, numer części istniejącego wału i wypust WOM ciągnika. Potwierdzimy, czy kompletny zespół 14656849, połowa narzędzia 82-14656849 lub połowa ciągnika 83-14656849 jest prawidłowa dopasować i wystawić ofertę z MOQ i czasem realizacji dla tej konfiguracji.
