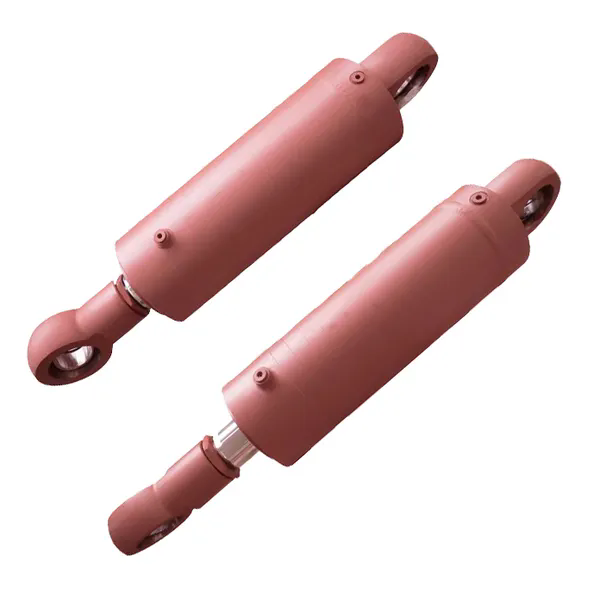

W jaki sposób ciśnienie robocze wpływa na konstrukcję cylindra hydraulicznego?

Raydafon Technology Group Co., Limitedspędził dwie dekady na udoskonalaniu związku między ciśnieniem a wydajnością cylindra. Ciśnienie robocze to nie tylko liczba w specyfikacji — to główna siła decydująca o doborze materiału, grubości ścianki, architekturze uszczelnienia, a nawet obróbce powierzchni pręta. Kiedy cylinder hydrauliczny podlega wyższemu ciśnieniu, należy ponownie przemyśleć każdy element, aby bezpiecznie i efektywnie utrzymać tę siłę. Nasi inżynierowie często mówią, że ciśnienie definiuje charakter cylindra hydraulicznego: w systemach niskociśnieniowych priorytetem jest koszt, podczas gdy w konstrukcjach wysokociśnieniowych wymagana jest wiedza metalurgiczna i tolerancje na poziomie mikronów.

W praktyce pytanie „Jak ciśnienie robocze wpływa na konstrukcję cylindra hydraulicznego?” Odpowiedzi udziela się poprzez zbadanie rozkładu naprężeń, trwałości zmęczeniowej i dynamiki płynów. Na przykład cylinder o ciśnieniu 250 barów wymaga lufy o znacznie wyższej granicy plastyczności w porównaniu z wersją 100 barów. Nasza fabryka przy ulRaydafon wykorzystuje analizę elementów skończonych do mapowania gorących punktów naprężeń. W tym artykule omówimy dokładne parametry, tabele materiałów i logikę inżynierską, które łączą ciśnienie robocze z wytrzymałościącylinder hydraulicznyprojekt. Udostępnimy także rzeczywiste listy opisujące, w jaki sposób nasz zespół dostosowuje cylindry do zastosowań górniczych, offshore i mobilnych.

Dlaczego ciśnienie robocze decyduje o wyborze materiału cylindra hydraulicznego?

Materiał cylindra hydraulicznego stanowi pierwszą linię obrony przed ogromnymi siłami generowanymi przez płyn pod ciśnieniem. Wraz ze wzrostem ciśnienia roboczego naprężenia na cylindrze (naprężenie obręczy) i na pokrywach końcowych rosną liniowo. Dla cylindra o średnicy wewnętrznej 100 mm podniesienie ciśnienia ze 160 bar do 320 bar podwaja siłę próbującą rozerwać lufę. Dlatego nasza fabryka pozyskuje wyłącznie stale wysokogatunkowe typu E355 czy 27SiMn do serii średniociśnieniowych, natomiast do ciśnień ekstremalnych (powyżej 400 bar) sięgamy po stopy chromowo-molibdenowe typu 4140 czy 4340, poddawane obróbce cieplnej w celu uzyskania granicy plastyczności przekraczającej 750 MPa.

Kluczowe właściwości materiału, na które wpływa ciśnienie

• Wytrzymałość na rozciąganie:Minimalna granica plastyczności musi przekraczać naprężenie wywołane maksymalnym ciśnieniem roboczym, biorąc pod uwagę współczynnik bezpieczeństwa (zazwyczaj 2,5:1 do 4:1).
• Spawalność:Stale o wysokiej wytrzymałości często wymagają wstępnego podgrzewania i obróbki po spawaniu, aby zapobiec pękaniu – co ma kluczowe znaczenie dla utrzymania ciśnienia.
• Twardość:W przypadku ciśnień powyżej 300 barów powierzchnia wewnętrzna może wymagać hartowania indukcyjnego, aby była odporna na mikrozgrzewanie spowodowane zanieczyszczeniami.
• Wytrzymałość zmęczeniowa:Cykle ciśnienia powodują postępujące uszkodzenia; materiały o drobnoziarnistej strukturze (jak te stosowane przez Raydafon Technology Group Co., Limited) są odporne na inicjację pęknięć.

Nasz zespół projektowy korzysta z poniższej tabeli jako szybkiego odniesienia na etapie wstępnej wyceny. Pokazuje, jak ciśnienie robocze zmienia gatunek materiału w typowym cylindrze hydraulicznym o średnicy 80 mm.

Poza lufą ewoluuje również materiał tłoczyska. W przypadku wysokociśnieniowych cylindrów hydraulicznych nasza fabryka wykorzystuje stal hartowaną indukcyjnie 1045 lub stal nierdzewną 17-4PH, która jest odporna na zarysowania pod zwiększonym naprężeniem pręta. W 2024 roku firma Raydafon Technology Group Co., Limited wprowadziła na rynek zastrzeżoną stal mikrostopową do cylindrów pracujących w sposób ciągły pod ciśnieniem 350 barów w zastosowaniach mobilnych. Zmiana ta zwiększyła trwałość zmęczeniową o 40% przy jednoczesnym zachowaniu obrabialności. Podsumowując, pytanie „dlaczego materiał?” bezpośrednio odpowiada ciśnienie: większe ciśnienie wymaga mocniejszych, twardszych i bardziej odpornych na zmęczenie stopów. Bez odpowiedniego materiału cylinder albo ugina się, albo pęka w katastrofalny sposób.

Jak obliczyć grubość ścianki na podstawie ciśnienia roboczego?

Obliczanie grubości ścianki jest podstawowym krokiem w projektowaniu cylindrów hydraulicznych, napędzanym bezpośrednio ciśnieniem roboczym. Klasyczny wzór stosowany w naszym dziale konstrukcyjnym opiera się na równaniu Lame’a dla cylindrów grubościennych. Jednak dla praktycznego projektu używamy uproszczonej wersji:t = (P × D) / (2 × σ_allow)gdzie P to ciśnienie, D to średnica otworu, a σ_allow to dopuszczalne naprężenie materiału (granica plastyczności / współczynnik bezpieczeństwa). Ale to dopiero punkt wyjścia.

W Raydafon Technology Group Co., Limited zawsze stosujemy dodatkowe czynniki dynamiczne, ponieważ ciśnienie rzadko jest statyczne. Ciśnienie udarowe (skoki ciśnienia) może być 1,5-krotnością nominalnego ciśnienia roboczego. Dlatego nasze konstrukcje cylindrów hydraulicznych obejmują:

• Minimalne obliczenia ścian w oparciu o ciśnienie szczytowe, a nie nominalne.Na przykład system pracujący przy ciśnieniu 250 barów ze skokami ciśnienia dochodzącymi do 400 barów zmusza nas do zaprojektowania ciśnienia 400 barów, a następnie obniżenia wartości ze względu na cykliczną trwałość.
• Przyrosty średnicy zewnętrznej:Standardowe rozmiary często mają dyskretne stopnie OD. Nasza fabryka wybiera kolejną większą standardową rurę, jeśli obliczona ścianka przekracza 90% standardowego rozmiaru, zapewniając margines bezpieczeństwa.
• Grubość zaślepki:Ciśnienie działa również na nakrętki; używamy FEA do określenia schematu śrubowania i grubości nasadki, często 20-30% grubszej niż lufa dla wysokiego ciśnienia
•


Podejście krok po kroku w naszej fabryce

Jak widać, ciśnienie robocze uruchamia łańcuch obliczeń obejmujący obciążenie dynamiczne, tolerancję produkcyjną, a nawet odkształcenia podczas obróbki cieplnej. Nasza fabryka niedawno dostarczyła serięcylindry hydraulicznedla prasy 500 barów; grubość ścianki przekroczyła 35 mm dla otworu o średnicy 160 mm, przy użyciu kutego materiału 4340. W tym przypadku każdy milimetr został uzasadniony analizą Lame'a i zweryfikowany badaniami ultradźwiękowymi. Konkluzja: wyższe ciśnienie wymusza grubsze ściany, ale inteligentny projekt uwzględnia również optymalizację wagi i kosztów. Raydafon Technology Group Co., Limited stale równoważy te czynniki, aby wyprodukować kompaktowe, ale trwałe cylindry.

Jakie technologie uszczelnień są wymagane w przypadku wysokiego ciśnienia roboczego?

Uszczelnienia to najdelikatniejsze, a zarazem krytyczne elementy, gdy wzrasta ciśnienie. Cylinder hydrauliczny opiera się na uszczelkach, które utrzymują płyn bez wycieków, nawet pod ekstremalnym ciśnieniem i temperaturą. Przy niskich ciśnieniach (poniżej 100 barów) wystarczą proste nitrylowe O-ringi z rezerwami. Jednak w miarę wzrostu ciśnienia roboczego głównym zagrożeniem staje się wytłaczanie. Materiał uszczelki musi być wystarczająco twardy, aby wytrzymać wytłaczanie szczeliny, a jednocześnie wystarczająco elastyczny, aby utrzymać kontakt. Nasi inżynierowie w Raydafon Technology Group Co., Limited wykorzystują związki na bazie poliuretanu (PU) i PTFE do ciśnień przekraczających 250 barów.

Kryteria doboru uszczelnień sterowanych ciśnieniem

• Kontrola szczeliny wytłaczania:Wyższe ciśnienie otwiera mikroskopijne szczeliny pomiędzy metalowymi częściami. Dla cylindra hydraulicznego 400 barów określamy pierścienie przeciwwytłaczające (pierścienie podporowe) wykonane z PEEK lub brązu.
• Tarcie i zużycie:Wysokie ciśnienie zwiększa pobudzenie uszczelnienia; na uszczelki tłoków nakładane są specjalne powłoki o niskim współczynniku tarcia, takie jak brąz PTFE, aby uniknąć efektu stick-slip.
• Wzrost temperatury:Ciśnienie powoduje ciepło; nasza fabryka wybiera uszczelnienia przystosowane do pracy ciągłej w temperaturze 120°C, stosując HNBR lub FKM, jeśli temperatura oleju jest wysoka.
• Kubek U a uszczelnienie tłoka:W przypadku ciśnień powyżej 300 barów często stosujemy kombinację pierścienia U zasilanego ciśnieniem i pierścienia ślizgowego do prowadzenia tłoka.

W poniższej tabeli podsumowujemy typowe układy uszczelnień stosowane przez nasz zespół projektowy, bezpośrednio powiązane z zakresami ciśnień roboczych:

Dodatkowo wykończenie powierzchni staje się kluczowe pod wysokim ciśnieniem. Nasza fabryka wymaga wykończenia prętów o grubości 0,2 µm Ra, aby uszczelki mogły przetrwać pod ciśnieniem 400 barów. Stosujemy również chromowanie lub azotowanie w celu zmniejszenia tarcia. Na potrzeby jednego z ostatnich projektów w Raydafon Technology Group Co., Limited opracowaliśmy układ uszczelnień tandemowych dla cylindra hydraulicznego o ciśnieniu 500 barów stosowanego w napinaczach offshore; zawierał cztery pierścienie zapasowe i rowek odciążający. Bez tego dedykowanego podejścia uszczelka zostałaby wytłoczona w ciągu kilku sekund. Zatem ciśnienie robocze bezpośrednio wpływa nie tylko na materiał, ale na całą architekturę systemu uszczelniającego, zapewniając szczelność przez miliony cykli.

Podsumowanie: Ciśnienie jako zmienna główna w projektowaniu cylindrów hydraulicznych

Ciśnienie robocze jest najważniejszym czynnikiem wpływającym na konstrukcję cylindra hydraulicznego. Od wyboru wysokowytrzymałych stali stopowych po precyzyjne obliczenia grubości ścianek przy użyciu teorii Lame’a, od doboru wieloskładnikowych uszczelek PTFE po analizę zmęczeniową zaślepek końcowych – każda decyzja wypływa z pytania „ile prętów?”. W Raydafon Technology Group Co., Limited opracowaliśmy butle na ciśnienia w zakresie od 50 barów do 700 barów, a każdy projekt potwierdza, że ​​ignorowanie wpływu ciśnienia prowadzi do awarii. Szanując ciśnienie dzięki solidnym materiałom, inteligentnemu wymiarowaniu ścian i zaawansowanemu uszczelnieniu, dostarczamy cylindry hydrauliczne, które są zarówno bezpieczne, jak i wydajne. Nasza fabryka integruje dane dotyczące ciśnienia z każdym modelem CAD i każdą kontrolą jakości, zapewniając, że produkt końcowy wytrzyma rzeczywiste warunki. W Raydafon Technology Group Co., Limited każdy zaprojektowany przez nas cylinder hydrauliczny opowiada historię opanowania ciśnienia. Niezależnie od tego, czy potrzebujesz siłownika o dużej wytrzymałości do zastosowań w górnictwie, czy kompaktowego urządzenia do automatyki przemysłowej, nasz zespół jest gotowy do wsparcia Cię swoją wiedzą zdobytą na przestrzeni 20 lat.Skontaktuj się z naszą fabryką już dziś.
