Wał odbioru mocy do pras zwijających Case IH

Wał odbioru mocy do pras zwijających Case IH — obejmuje modele RB444, RB454, RB455A, RB464, RB554 i RB564, a także modele RB454 do kiszonki i RB454 Rotor Cutter. Układy napędowe o stałej prędkości CAT4 i CAT5 ze sprzęgłem ciernym; wielowypust wejściowy 1.375-6 lub 1.375-21 w zależności od ciągnika; zapotrzebowanie mocy 40–100 KM (30–75 kW). Referencyjny moment obrotowy sprzęgła od 1000 N·m (CAT3/S4) do 1800 N·m (CAT4/S6). Wyślij model prasy i wielowypust WOM ciągnika — potwierdzimy kategorię układu napędowego, moment obrotowy sprzęgła i długość wału, a wycenę fabryczną prześlemy w ciągu 24 godzin.

Wymiana OEM · Seria Case IH RB

Wał odbioru mocy do pras zwijających Case IH — układy napędowe o stałej prędkości CAT4 i CAT5, wielowypust 1.375-6 / 1.375-21

Wał odbioru mocy prasy zwijającej ulega awarii na dwa sposoby: przegub uniwersalny nie jest w stanie przyjąć kąta skrętu przy na uwrociach lub sprzęgło nie ślizga się przy odpowiednim momencie obrotowym i zamiast tego amortyzator przejmuje skrzynia biegów. Ta strona podaje rozmiary wałów, wymaganą moc i numery części sprzęgła dla Case IH RB444, RB454, RB455A, RB464, RB554 i pras RB564, dzięki czemu możesz dopasować wał zamienny do aktualnie używanego modelu prasy.

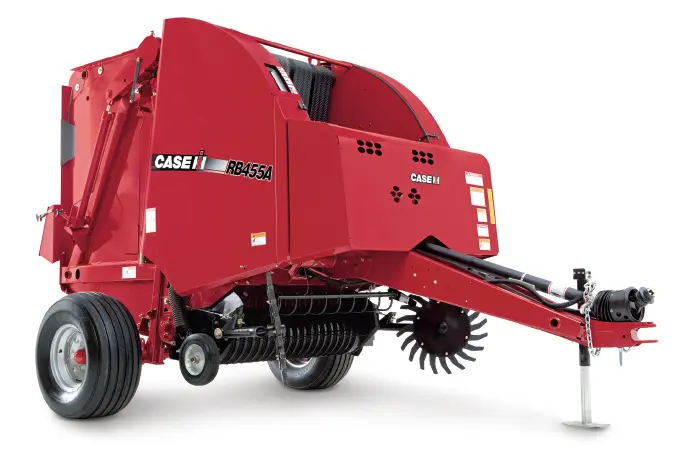

Uwzględnione modele pras

6 modeli podstawowych RB444, RB454, RB455A, RB464, RB554, RB564 — plus warianty RB454 do kiszonki i RB454 Rotor Cutter.

Rozmiary układu napędowego

KAT4 / KAT5 Napęd o stałej prędkości ze sprzęgłem ciernym. Wypust wejściowy 1.375-6 lub 1.375-21 w zależności od ciągnika.

Zapotrzebowanie na moc

40–100 KM Od 30 kW w modelu RB444 do 75 kW w urządzeniu do cięcia rotorowego RB454. Pełny podział w tabeli poniżej.

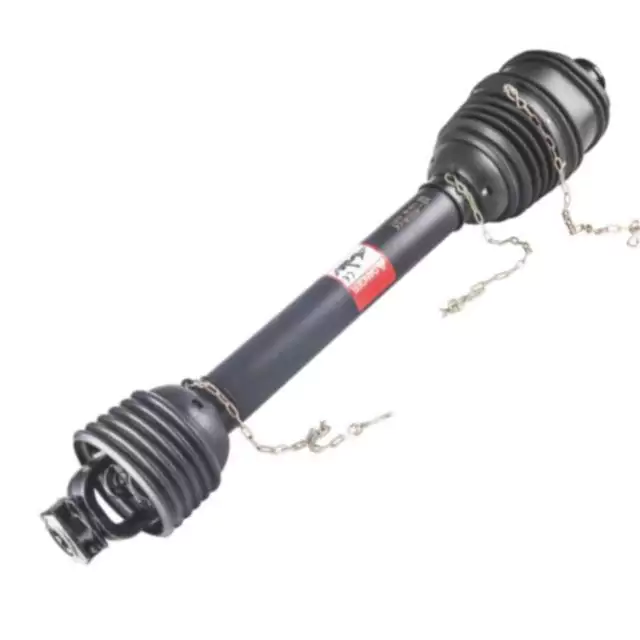

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Zespół wału odbioru mocy – przegub homokinetyczny, sprzęgło cierne i jarzmo wejściowe 1.375-6.

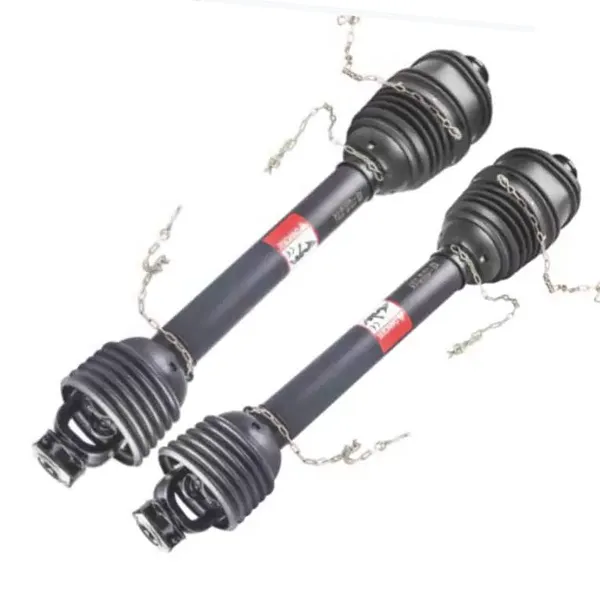

PTO shaft for Case IH round balers — clutch end and spline detail
Szczegóły końcówki sprzęgła i wielowypustu — jarzmo szybkozłącza i łożysko tarczy.
PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Opcje jarzma wejściowego — wielowypustowe 1.375-6 i 1.375-21, dopasowane do czopa WOM ciągnika.

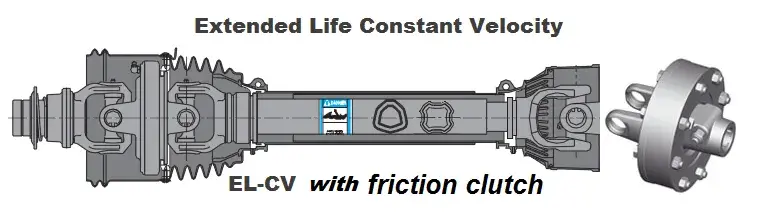

PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Konfiguracja sprzęgła ciernego i śruby ścinanej — punkt poślizgowy chroni przekładnię prasy.

Tabela modeli — Rozmiar wału odbioru mocy i wymagana moc prasy

Modele pras zwijających Case IH — rozmiar wału i zapotrzebowanie na moc WOM
Model prasy Rozmiar wału odbioru mocy Wymagany przystawka odbioru mocy, KM (kW)
RB444 KAT4 40 (30)
RB454 KAT4 60 (45)
RB454 Kiszonka KAT4 65 (48)
Przecinarka rotacyjna RB454 KAT5 100 (75)
RB455A KAT4 40 (30)
RB464 KAT5 70 (52)
RB554 KAT5 70 (52)
RB564 KAT5 80 (60)

Case IH wymaga, w zależności od modelu, układów napędowych o stałej prędkości CAT4 lub CAT5, ze sprzęgłem ciernym. Przecinarka rotacyjna RB454 to jedyny wariant w tej gamie, który wymaga CAT5 o mocy wejściowej 100 KM (75 kW) – jeśli Twój ciągnik jest poniżej tej wartości, przed złożeniem zamówienia sprawdź konstrukcję prasy.

Constant velocity PTO shaft part number reference for Case IH round balers
Odniesienie PTO o stałej prędkości — podstawowe numery części od CAT3 do CAT5, 540 i 1000 obr./min.

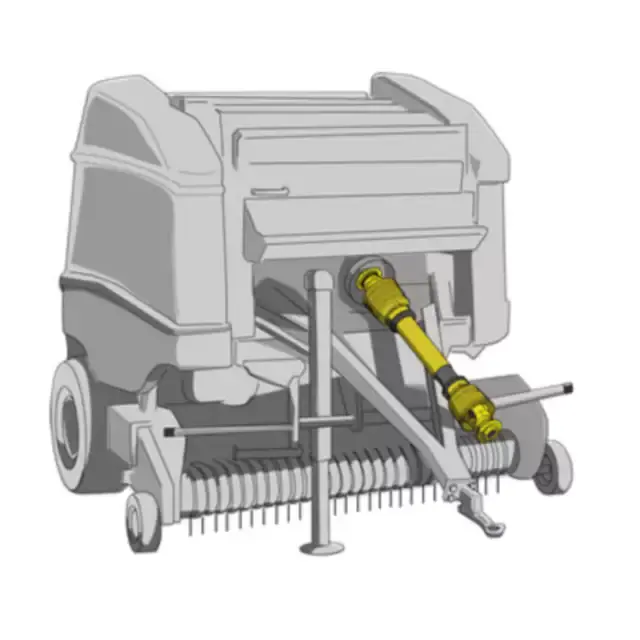

PTO shaft installed on a round baler in field operation
Instalacja w terenie — kąt wału i prześwit osłony na wejściu prasy.

Numery części przystawki odbioru mocy i sprzęgła o stałej prędkości

WOM o stałej prędkości — podstawowe numery części według kategorii i splajnu ciągnika
WOM CV Splot ciągnika Podstawowy numer części
KAT3/540 1.375-6 71R4121UCW07000
KAT4/540 1.375-6 71R6121UCW07000
KAT4/1000 1.375-21 71R6121UCW08000
KAT5/540 1.375-6 71R8121UCW07000
KAT5/1000 1.375-21 71R8121UCW08000
Sprzęgła cierne FT na wejście wielowypustowe 1.375-6
Rozmiar uniwersalny Moment obrotowy (N·m) Numer części
KAT3/S4 1000 6QE344901R
KAT3/S4 1000 635E41203R
KAT4/S6 1800 663H53403R
KAT5/S8 1450 6LM453003R

Powyższe numery części stanowią punkty odniesienia umożliwiające dopasowanie wału do kombinacji prasy i ciągnika. Jeśli Twoje prasa wykorzystuje inną połówkę osprzętu lub czop ciągnika ma wielowypust 1.750-20, wyślij model, a my potwierdź poprawną kombinację. Im szerszyWał przegubowo-teleskopowy do pras zwijającychasortyment obejmuje również inne marki pras.

Co decyduje o tym, czy wał pasuje i trwa

  1. Dopasuj kategorię układu napędowego do modelu prasy

    CAT4 i CAT5 nie są wymienne w tym zakresie. Modele RB444, RB454 i RB455A obsługują CAT4; RB464, RB554 i RB564 obsługują CAT5; Przecinarka rotorowa RB454 wymaga również CAT5. Montaż wału CAT4 w prasie belującej wymaga zastosowania CAT5, co powoduje, że złącze jest niedostatecznie ocenione na uwrociu, czyli w miejscu, w którym występuje najwięcej przedwczesnych awarii zacznij.

  2. Dopasuj wielowypust wejściowy do ciągnika, a nie prasy

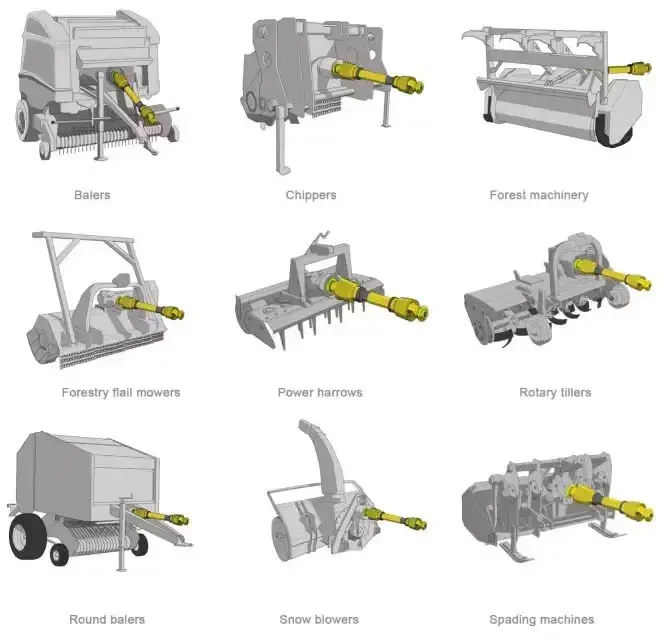

    Strona prasy jest mocowana przez narzędzie, ale strona ciągnika zależy od używanego ciągnika. 1.375-6 to popularny odgałęzienie 540 obr./min; 1.375-21 to króciec 1000 obr./min; Przy większej mocy pojawia się 1,750-20 traktory. Wysłanie modelu ciągnika i zdjęcia końcówki WOM to najszybszy sposób sprawdzenia, które jarzmo będzie pasować. Jeśli aktualizujesz także napęd narzędzia, zobaczWał odbioru mocykategoria dla pełnego asortymentu.

  3. Sprzęgło cierne należy ustawić na prasie, a nie na ciągniku

    Sprzęgło cierne może się ślizgać, zanim przekładnia prasy przyjmie obciążenie udarowe. Sprzęgło ustawione za wysoko przeniesie amortyzator prosto na skrzynię biegów; ustawiona zbyt nisko, ślizga się podczas normalnego prasowania. FT powyższa tabela sprzęgła podaje moment odniesienia dla każdego rozmiaru uniwersalnego — 1000 N·m dla CAT3/S4, 1800 N·m dla CAT4/S6 i 1450 N·m dla CAT5/S8.

  4. Sprawdź kąt wału i luz tarczy na uwrociu

    Przegub homokinetyczny toleruje większy kąt skrętu niż standardowy przegub uniwersalny, ale tarcza nadal wymaga luzu przy pełnym zamknięciu. Jeśli wał sięga dna lub osłona styka się z dyszlem w miejscu: na uwrociu, złącze ulegnie wcześniejszemu uszkodzeniu, niezależnie od wartości znamionowej. Powyższy obrazek pokazuje docelowy kąt przy wejście prasy. W przypadku pras innych producentów,Wał przegubowo-teleskopowy do pras zwijających Kronestrona zawiera listę równoważnych punktów odniesienia.

Wyślij model prasy i wielowypust WOM ciągnika

Podaj nam model prasy (RB444 do RB564) i czop odbioru mocy ciągnika (1.375-6, 1.375-21 lub 1.750-20). Zrobimy to potwierdź kategorię układu napędowego, moment obrotowy sprzęgła i długość wału i prześlij wycenę bezpośrednio z fabryki – zwykle w ciągu 24 godzin. Dostępne są niestandardowe długości i konfiguracje osłon. Jeśli Twoje narzędzie wykorzystuje a niestandardowa skrzynia biegów,rolnicza skrzynia biegówzakres również może mieć znaczenie.
