Wał odbioru mocy do pras zwijających Krone
  • Wał odbioru mocy do pras zwijających KroneWał odbioru mocy do pras zwijających Krone
  • Wał odbioru mocy do pras zwijających KroneWał odbioru mocy do pras zwijających Krone

Wał odbioru mocy do pras zwijających Krone

Wał odbioru mocy do pras zwijających Krone obejmujący wał odbioru mocy KR100/125/155/130/160, 1500/1800, 1500V/1250 MC i 1250/1550. W opcji standardowej rozmiaru 4 i rozmiaru 4 CV zastosowano wał 1210 z wielowypustem 1.375-6. Rozmiar 6 CV jest dostępny dla modeli 1500/1800 i wybranych modeli 1250/1500; 1500V/1250 MC wykorzystuje 2380 lub 2480 CV przy 1.375-6. Opcje sprzęgła obejmują FT34 przy 1000 Nm, FT32 przy 1000 Nm, FT42 przy 1450 Nm, wycięcie K64/2 przy 1050 lub 1500 Nm oraz FF1 przy 1000 Nm. Podstawowe numery części CV to 71R4121UCW07000 dla CAT3/540 i 71R6121UCW07000 dla CAT4/540, oba 1.375-6. MOQ, dostosowanie i czas realizacji są podawane dla każdego zamówienia po potwierdzeniu modelu prasy i istniejącej konfiguracji wału.

Układ napędowy prasy zwijającej Krone · Dostawa hurtowa

Hurtowy wał odbioru mocy do pras zwijających Krone — dane techniczne, MOQ, dostosowanie i czas realizacji dla modeli KR100 do 1800 i kompatybilnych modeli

Nie wszystkie prasy zwijające Krone są wyposażone w ten sam wał odbioru mocy. Grupa KR100 do KR160 wykorzystuje układ napędowy w rozmiarze 4, 1500 i 1800 mogą przyjmować CV o rozmiarze 4 lub 6, modele 1500V i 1250 MC wykorzystują CV 2380 lub 2480, a modele 1250/1550 obsługują Rozmiar 4 CAT3 CV, podczas gdy niektóre wersje 1250/1500 wykorzystują rozmiar 6 CAT4. Trzy tabele na tej stronie zawierają listę opcji PTO, typ sprzęgła i podstawowy numer części dla każdej grupy, aby można było dopasować wał przed wyceną zażądano.

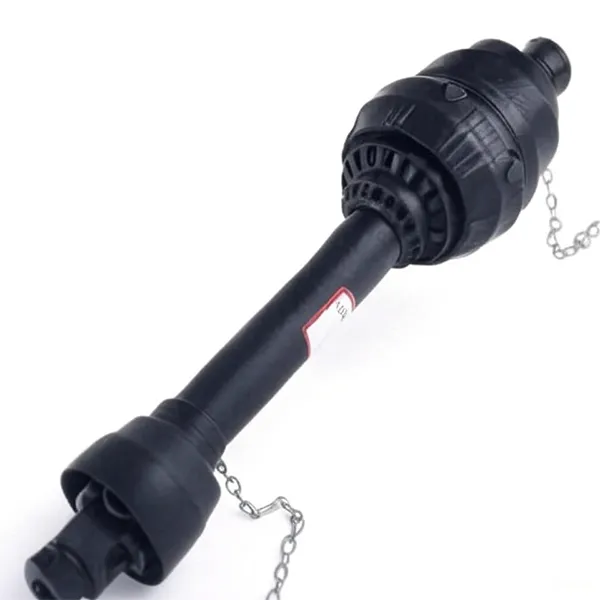

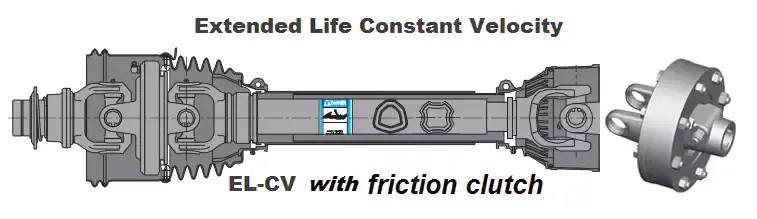

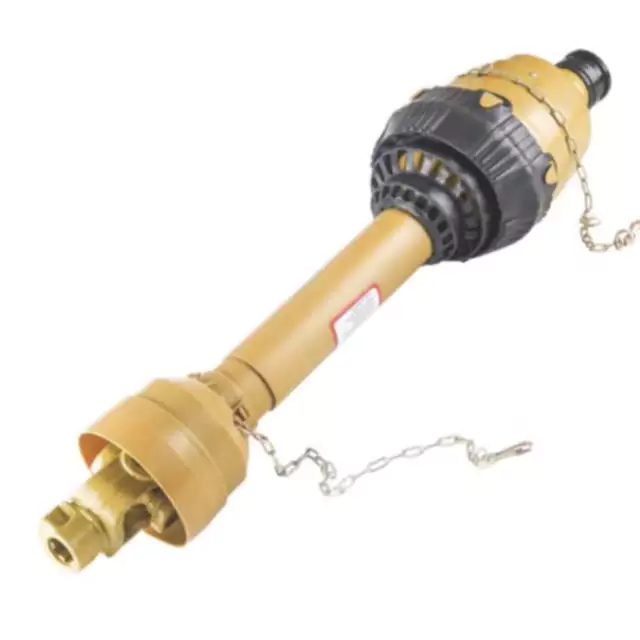

PTO shaft for Krone round balers — complete assembly with CV joint and clutch
Wał odbioru mocy prasy zwijającej Krone — przegub homokinetyczny, rura teleskopowa i końcówka sprzęgła.
13Referencje modeli
Rozmiar 4 / Rozmiar 6Opcje napędu CV
1 000–1 800 N·mZakres momentu obrotowego sprzęgła
1.375-6Wspólny splajn

Model Grid — opcja WOM i sprzęgło firmy Baler

Grupa AKR100 / KR125 / KR155
WOM
Rozmiar 4 Standard lub Rozmiar 4 CV, wał 1210
Klin
1.375-6
Sprzęgło
FT34 przy 1000 N·m
Rozmiar 4
Grupa AKR130 / KR160
WOM
Rozmiar 4 Standard lub Rozmiar 4 CV, wał 1210
Klin
1.375-6
Sprzęgło
FT34 przy 1000 N·m
Rozmiar 4
Grupa B1500 / 1800
WOM
Rozmiar 4 lub rozmiar 6 CV
Klin
1.375-6
Sprzęgło
FT32 przy 1000 Nm lub FT42 przy 1450 Nm
Rozmiar 4 / Rozmiar 6
Grupa C1500V / 1250MC
WOM
2380 lub 2480 KM
Klin
1.375-6
Sprzęgło
Wycięcie K64/2 przy 1050 lub 1500 N·m
Wycinane sprzęgło
Grupa D1250 / 1550
WOM
Rozmiar 4 (CAT3) CV
Klin
1.375-6
Sprzęgło
FT32 lub FF1 przy 1000 N·m
Rozmiar 4 KAT3
Grupa E1250/1500 (kompilacje w rozmiarze 6)
WOM
Rozmiar 6 CV (CAT4) w niektórych wersjach
Klin
1.375-6
Sprzęgło
FT42 przy 1450 N·m
Rozmiar 6 KAT4

Tabela specyfikacji — model, przystawka odbioru mocy i zabezpieczenie

Oryginalne grupowanie według modelu prasy, układu napędowego WOM i parametrów sprzęgła
Model WOM Ochrona
KR100 / 125 / 155 / 130 / 160 Rozmiar 4 Standard *1210 *1.375-6; Rozmiar 4 CV *1210 *1.375-6 FT34 *1.375-6 *1000 N·m
1500 / 1800 Rozmiar 4 lub rozmiar 6 CV z 1.375-6 FT32 przy 1000 Nm lub FT42 przy 1450 Nm
1500V / 1250MC 2380 lub 2480 CV z 1.375-6 K64/2 Wycięcie przy 1050 lub 1500 N·m *1.375-6
1250 / 1550 Rozmiar 4 (CAT3) CV z 1.375-6 FT32 lub FF1 przy 1000 N·m
1250 / 1500 Niektórzy używają rozmiaru 6 CV (CAT4) FT42 przy 1450 N·m

Ten sam model prasy może występować w więcej niż jednej wersji. Potwierdź istniejący numer części wału lub typ sprzęgła maszynę przed złożeniem zapytania ofertowego. Prasy zwijające Krone są wyposażone w tarcie lub wycięcie sprzęgło w zależności od budowy. Im szerszyWał przegubowo-teleskopowy do pras zwijającychlisty stron inne marki pras jako odniesienie.

Numery części podstawowych CV i numery części sprzęgła FT

Numery części podstawowych WOM o stałej prędkości
WOM CV Ciągnik Podstawowy numer części
KAT3/540 1.375-6 71R4121UCW07000
KAT4/540 1.375-6 71R6121UCW07000
Sprzęgła FT dla wejścia wielowypustowego 1.375-6
Rozmiar uniwersalny Moment obrotowy Numer części
KAT3/S4 1000 N·m 6QE344901R
KAT3/S4 1000 N·m 635E41203R
KAT4/S6 1800 N·m 663H53403R

Podstawowy numer części CV oznacza zespół bez urządzenia roboczego. Połowa narzędzia, rura i osłona są wybierane oddzielnie w zależności od modelu prasy. Numery części sprzęgła FT są wymienione według uniwersalnego rozmiaru i momentu obrotowego. Jeśli istniejące sprzęgło zostało wyregulowane, przed złożeniem zamówienia należy sprawdzić docelowy moment poślizgu zgodnie z instrukcją prasy. A powiązana kategoria znajduje się naWał przegubowy do dyskówstrona.

Jak dopasowywany jest wał prasy okrągłej Krone

01

Odczytaj model prasy z maszyny

KR100 do KR160 należą do jednej grupy; 1500 i 1800 w innym; 1500 V i 1250 MC w jednej trzeciej; 1250/1550 i 1250/1500 w czwartej i piątej. Powyższa siatka modeli przedstawia przystawkę odbioru mocy i sprzęgło pasujące do każdej grupy.

02

Potwierdź istniejący numer części wału

Tę samą prasę można zbudować ze sprzęgłem ciernym lub sprzęgłem odcinającym. Istniejący numer części to najszybszy sposób sprawdzenia, w jakiej konfiguracji dostarczono maszynę, przed zamówieniem części zamiennej.

03

Sprawdź wypust WOM ciągnika

Większość pras zwijających Krone w tym zakresie ma wypusty 1,375-6. Jeżeli w ciągniku zastosowano inny króciec WOM, należy osobno potwierdzić połowę CV. TheZakres wału odbioru mocystrona zawiera listę innych kategorii rolniczego układu napędowego, jeśli jednocześnie zmieniana jest strona ciągnika.

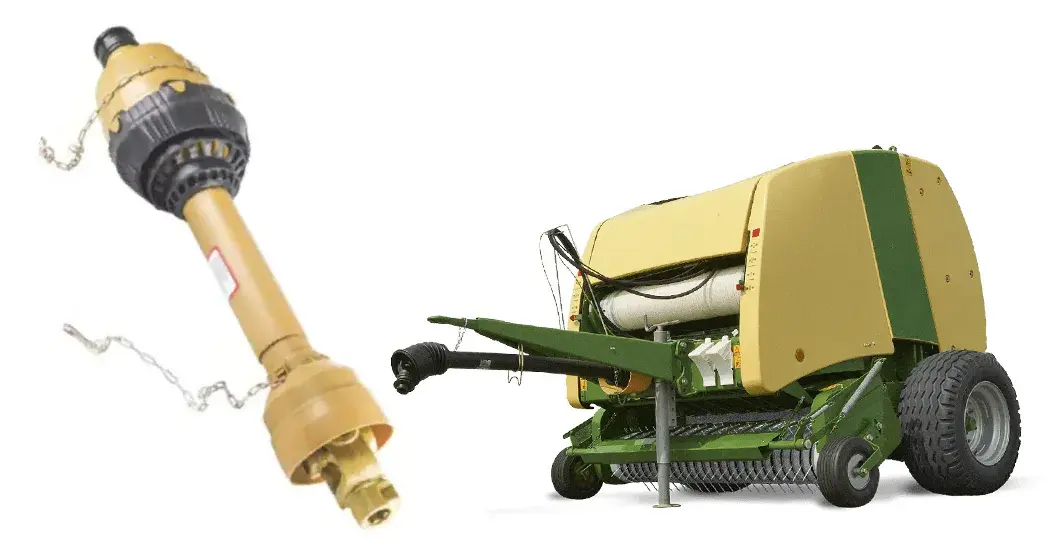

Gdzie ten wał jest używany

Napędy pras zwijających Krone w gamie KR100 do 1800 oraz w grupach 1500V, 1250 MC i 1250/1550.

Wał odbioru mocy prasy zwijającej Krone przejmuje moc z WOM ciągnika i przekazuje ją do przekładni prasy poprzez: Przegub homokinetyczny i rura teleskopowa. Kiedy prasa podnosi ciężki pokos lub uderza w bryłę materiału, sprzęgło — tarcie lub wycięcie, w zależności od konstrukcji — chroni skrzynię biegów przed wstrząsami.

Wał jest dopasowywany niezależnie do modelu prasy i wielowypustu WOM ciągnika. Strona prasy naprawia połowa osprzętu, typ sprzęgła i długość rury; strona ciągnika mocuje połowę CV i wielowypust WOM. Obydwa bocznych należy potwierdzić przed zamówieniem wału zamiennego.

W przypadku powiązanego zastosowania prasy zwijającej,Wał przegubowo-teleskopowy do pras zwijających Case IHstrona wykorzystuje porównywalną strukturę poszczególnych modeli. W przypadku przekładni narzędzi umieszczonych za wałem odbioru mocy, zobaczrolnicza skrzynia biegówzakres.

Wyślij model prasy i numer części istniejącego wału

Wyślij model prasy Krone (KR100 do 1800, 1500V, 1250 MC, 1250/1550 lub 1250/1500) i istniejącą część wału numer lub typ sprzęgła. W tym celu potwierdzimy opcję PTO, parametry sprzęgła i podstawowy numer części CV zbuduj i wystaw wycenę z MOQ i czasem realizacji dla tej konfiguracji.
