Jaka jest różnica między cylindrami jednostronnego i dwustronnego działania?

W świecie hydrauliki przemysłowej wybór pomiędzy siłownikiem jednostronnego i dwustronnego działania jest jedną z pierwszych decyzji, jakie musi podjąć inżynier. Jest to decyzja wpływająca na wydajność cylindra, jego koszt, wymagania konserwacyjne i przydatność do danego zastosowania. Hydrauliczny siłownik podnoszący to urządzenie, które przekształca ciśnienie hydrauliczne w siłę liniową i ruch. Rozróżnienie między konstrukcjami jednostronnego i podwójnego działania polega na sposobie podawania płynu hydraulicznego na tłok. W cylindrze jednostronnego działania płyn jest doprowadzany tylko do jednej strony tłoka, a skok powrotny jest napędzany siłą zewnętrzną, taką jak grawitacja lub sprężyna. W cylindrze dwustronnego działania płyn jest doprowadzany po obu stronach, dzięki czemu cylinder może generować siłę w obu kierunkach. Ta zasadnicza różnica ma głębokie implikacje dla sposobu użytkowania cylindra i jego możliwości.

W tym artykule przedstawiono systematyczne porównanie techniczne hydraulicznych cylindrów podnoszących jednostronnego i dwustronnego działania. Zbadamy różnice konstrukcyjne, zasady działania, zalety i ograniczenia każdego typu oraz zastosowania, w których każdy z nich jest najodpowiedniejszy. Podamy również szczegółowe specyfikacje naszychHydrauliczny siłownik podnoszeniaprodukty z naszej fabryki w Raydafon Technology Group Co., Limited, obejmujące modele jednostronnego i podwójnego działania. Niezależnie od tego, czy projektujesz nowy układ hydrauliczny, modernizujesz istniejący, czy po prostu chcesz zrozumieć technologię, ten przewodnik zapewni podstawy techniczne potrzebne do podjęcia świadomej decyzji.

Spis treści

• 1. Co to jest siłownik hydrauliczny jednostronnego działania?
• 2. Co to jest siłownik hydrauliczny dwustronnego działania?
• 3. Jak porównują się projekty wewnętrzne?
• 4. Jakie są różnice w wydajności?
• 5. Jak wybrać odpowiedni typ do swojej aplikacji?
• 6. Jakie są kluczowe specyfikacje naszych hydraulicznych cylindrów podnoszących?
• 7. Często zadawane pytania (FAQ)
• 8. Wniosek

1. Co to jest siłownik hydrauliczny jednostronnego działania?

Siłownik hydrauliczny jednostronnego działania to hydrauliczny cylinder podnoszący, który wykorzystuje ciśnienie hydrauliczne do generowania siły tylko w jednym kierunku. Płyn hydrauliczny jest nakładany na jedną stronę tłoka – zwykle na stronę dna lub pokrywy – w celu wydłużenia tłoczyska. Suw powrotny nie jest napędzany ciśnieniem hydraulicznym. Zamiast tego opiera się na sile zewnętrznej. Tą siłą zewnętrzną może być grawitacja, sprężyna lub ciężar samego ładunku. W wielu cylindrach jednostronnego działania w cylinder wbudowana jest sprężyna powrotna, która po zwolnieniu ciśnienia hydraulicznego popycha tłok z powrotem do pozycji wycofanej. W innych konstrukcjach ciężar ładunku zapewnia siłę powrotną. Cylindry jednostronnego działania są prostsze w konstrukcji niż cylindry dwustronnego działania, ponieważ wymagają tylko jednego portu cieczy i jednego zestawu uszczelek.

Cylindry jednostronnego działania są szeroko stosowane w zastosowaniach, w których skok powrotny nie wymaga siły hydraulicznej. Na przykład w wywrotce siłownik hydrauliczny podnoszący platformę jest siłownikiem jednostronnego działania. Ciśnienie hydrauliczne unosi łóżko, a grawitacja przywraca je do opuszczonej pozycji po zwolnieniu ciśnienia. W podnośniku samochodowym siłownik hydrauliczny podnosi samochód, a zawór zwalniający umożliwia zejście samochodu pod wpływem grawitacji. W prasie hydraulicznej cylinder przykładający siłę docisku jest często jednostronnego działania, a skok powrotny jest napędzany sprężyną lub oddzielnym cylindrem powrotnym. Poniższa tabela podsumowuje kluczowe cechy hydraulicznego siłownika podnoszenia jednostronnego działania.

W Raydafon nasza fabryka produkuje hydrauliczne cylindry podnoszące jednostronnego działania do szeregu zastosowań. Oferujemy modele o długości skoku od 100 mm do 2000 mm i udźwigu do 500 ton. Nasz zespół inżynierów może pomóc w wyborze odpowiedniego cylindra do konkretnego zastosowania.

2. Co to jest siłownik hydrauliczny dwustronnego działania?

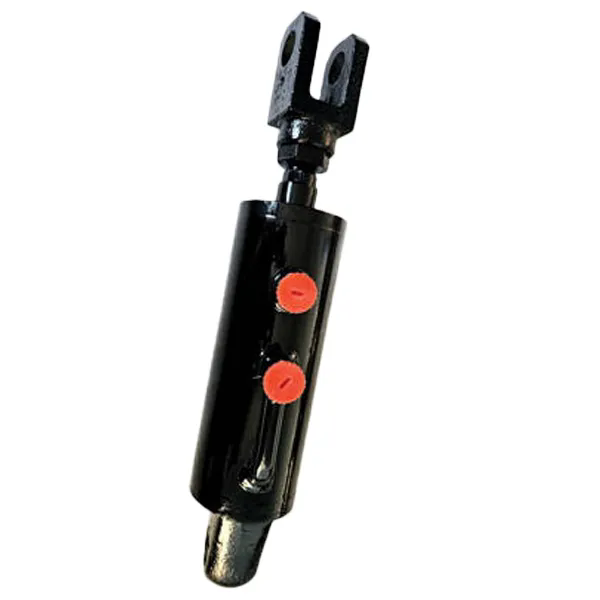

Siłownik hydrauliczny dwustronnego działania to hydrauliczny cylinder podnoszący, który wykorzystuje ciśnienie hydrauliczne do generowania siły w obu kierunkach. Płyn hydrauliczny podawany jest naprzemiennie po obu stronach tłoka. Gdy płyn zostanie nałożony na stronę nasadki, pręt wysuwa się. Kiedy płyn zostanie nałożony na stronę pręta, pręt cofa się. Dzięki temu cylinder może wykonywać pracę w obu kierunkach. Cylindry dwustronnego działania są bardziej złożone niż cylindry jednostronnego działania, ponieważ wymagają dwóch portów cieczy i dwóch zestawów uszczelek. Oferują jednak większą kontrolę i wszechstronność. Stanowią standardowy wybór w zastosowaniach wymagających pozytywnej kontroli zarówno wysuwania, jak i cofania, np. w sprzęcie budowlanym, maszynach produkcyjnych i systemach lotniczych.

Istotną zaletą jest możliwość generowania siły w obu kierunkach. W koparce siłowniki wysięgnika, ramienia i łyżki działają dwustronnie. Muszą być w stanie pchać i ciągnąć z równą siłą, aby precyzyjnie kontrolować łyżkę. W prasie hydraulicznej cylinder dwustronnego działania może wywierać siłę zarówno w suwie prasowania, jak i w suwie powrotnym, co pozwala na skrócenie czasu cyklu. W układzie kierowniczym cylinder dwustronnego działania może obracać koła w obu kierunkach. Poniższa tabela podsumowuje kluczowe cechy hydraulicznego siłownika podnoszenia dwustronnego działania.

W naszej fabryce produkujemy hydrauliczne siłowniki podnoszące dwustronnego działania do wymagających zastosowań. Oferujemy modele o długości skoku od 100 mm do 8000 mm i udźwigu do 2000 ton. Nasz zespół inżynierów może pomóc w wyborze odpowiedniego cylindra do konkretnego zastosowania.

3. Jak porównują się projekty wewnętrzne?

Wewnętrzna konstrukcja hydraulicznego cylindra podnoszącego określa jego wydajność, wydajność i wymagania konserwacyjne. Kluczowe różnice między cylindrami jednostronnego i podwójnego działania dotyczą liczby otworów hydraulicznych, liczby uszczelek oraz konstrukcji tłoka i tłoczyska. W cylindrze jednostronnego działania znajduje się jeden otwór na płyn, zwykle umieszczony na końcu korka. Tłok posiada pojedynczą uszczelkę oddzielającą płyn pod ciśnieniem od strony bezciśnieniowej. Trzpień przechodzi przez zaślepkę końcową drążka, która jest wyposażona w uszczelkę pręta i uszczelkę zgarniającą. W cylindrze dwustronnego działania znajdują się dwa porty cieczy, po jednym na każdym końcu. Tłok ma dwie uszczelki, po jednej z każdej strony, oddzielające dwie komory płynowe. Nakładka na końcówkę tłoczyska ma uszczelkę tłoczyska i uszczelkę zgarniającą, a końcówka nasadki może mieć urządzenie amortyzujące, które spowalnia tłok na końcu skoku.

Poniższa tabela zawiera szczegółowe porównanie wewnętrznych cech konstrukcyjnych hydraulicznych cylindrów podnoszących jednostronnego i dwustronnego działania.

Na Raydafon Technology Group Co., Limitednasza fabryka produkuje hydrauliczne cylindry podnoszące jednostronnego i dwustronnego działania zgodnie z najwyższymi standardami jakości i niezawodności. Używamy materiałów wysokiej jakości, precyzyjnej obróbki i rygorystycznych testów, aby mieć pewność, że każdy produkowany przez nas cylinder zapewnia niezawodne działanie i długą żywotność. Nasz zespół inżynierów może pomóc w wyborze odpowiedniego projektu do konkretnego zastosowania.

4. Jakie są różnice w wydajności?

Różnice w wydajności pomiędzy hydraulicznymi cylindrami podnoszącymi jednostronnego i dwustronnego działania są znaczące i mają ważne implikacje dla projektu systemu. Najbardziej oczywistą różnicą jest siła. Cylinder dwustronnego działania może generować siłę w obu kierunkach, podczas gdy cylinder jednostronnego działania może generować siłę tylko w jednym kierunku. Oznacza to, że cylinder dwustronnego działania może wykonywać pracę zarówno w suwie wysuwania, jak i cofania, natomiast cylinder jednostronnego działania może wykonywać pracę tylko w jednym suwie. Kolejną ważną różnicą jest szybkość działania. W cylindrze dwustronnego działania prędkość cofania zależy od natężenia przepływu płynu hydraulicznego od strony tłoczyska. Ponieważ powierzchnia od strony tłoczyska jest mniejsza niż powierzchnia od strony nasadki, prędkość wycofywania jest większa niż prędkość wysuwania przy tym samym natężeniu przepływu. W cylindrze jednostronnego działania prędkość cofania zależy od siły zewnętrznej i natężenia przepływu płynu z cylindra.

Poniższa tabela porównuje kluczowe parametry wydajności hydraulicznych siłowników podnoszenia jednostronnego i dwustronnego działania.

W naszej fabryce projektujemy nasze hydrauliczne cylindry podnoszące, aby zoptymalizować wydajność dla konkretnego zastosowania. W przypadku cylindrów jednostronnego działania skupiamy się na zapewnieniu niezawodnego działania powrotnego i minimalizacji ryzyka zakleszczenia lub zakleszczenia. W przypadku cylindrów dwustronnego działania skupiamy się na osiągnięciu precyzyjnej kontroli obu skoków i minimalizacji spadków ciśnienia. Nasz zespół inżynierów może pomóc w wyborze odpowiedniego typu do Twojego zastosowania i dostarczyć szczegółowe obliczenia wydajności.

5. Jak wybrać odpowiedni typ do swojej aplikacji?

Wybór odpowiedniego typu hydraulicznego siłownika podnoszącego do danego zastosowania wymaga dokładnej analizy wymagań funkcjonalnych, środowiska operacyjnego i ograniczeń kosztowych. Pierwsze pytanie dotyczy tego, czy zastosowanie wymaga siły w jednym kierunku, czy w obu. Jeśli skok powrotny nie wymaga siły hydraulicznej – na przykład, jeśli ładunek może powrócić pod wpływem grawitacji – siłownik jednostronnego działania jest prostszym i bardziej ekonomicznym wyborem. Jeśli skok powrotny wymaga siły hydraulicznej – na przykład, jeśli ładunek musi zostać odciągnięty lub jeśli konieczne jest kontrolowanie skoku powrotnego – wymagany jest siłownik dwustronnego działania. Drugie pytanie dotyczy tego, czy aplikacja wymaga precyzyjnej kontroli obu pociągnięć. Jeśli skok powrotny musi być kontrolowany pod kątem pozycjonowania lub prędkości, niezbędny jest cylinder dwustronnego działania. Trzecie pytanie dotyczy tego, czy aplikacja ma ograniczenia dotyczące przestrzeni i wagi. Siłowniki jednostronnego działania są na ogół bardziej kompaktowe i lżejsze niż cylindry dwustronnego działania o tej samej sile ciągu. Czwarte pytanie dotyczy tego, czy aplikacja ma ograniczenia kosztowe. Cylindry jednostronnego działania są tańsze w zakupie i utrzymaniu.

Poniższa tabela przedstawia matrycę decyzyjną umożliwiającą wybór pomiędzy hydraulicznymi siłownikami podnoszenia jednostronnego i dwustronnego działania w oparciu o wymagania typowych zastosowań.

W Raydafon Technology Group Co., Limited mamy szerokie doświadczenie w pomaganiu klientom w wyborze odpowiedniego hydraulicznego siłownika podnoszącego do ich zastosowania. Nasz zespół inżynierów może zapewnić szczegółowe konsultacje techniczne i obliczenia wydajności, aby mieć pewność, że wybierzesz optymalny cylinder dla swoich potrzeb.

6. Jakie są kluczowe specyfikacje naszych hydraulicznych cylindrów podnoszących?

Poniższa tabela zawiera najważniejsze dane techniczne naszej serii hydraulicznych siłowników podnoszących jednostronnego i dwustronnego działania. Siłowniki te są przeznaczone do szerokiego zakresu zastosowań przemysłowych i są dostępne w różnych rozmiarach i konfiguracjach, aby spełnić różne wymagania. Nasza fabryka może również produkować cylindry niestandardowe, aby spełnić określone wymagania projektu.

W naszej fabryce stosujemy wysokiej jakości materiały, precyzyjną obróbkę i rygorystyczne testy, aby mieć pewność, że każdy produkowany przez nas hydrauliczny cylinder podnoszący zapewnia niezawodne działanie i długą żywotność. Nasz zespół inżynierów jest do Państwa dyspozycji, aby pomóc w procesie wyboru i zapewnić szczegółowe wsparcie techniczne.

7. Często zadawane pytania (FAQ)

Pytanie 1: Jaka jest główna różnica między cylindrem hydraulicznym jednostronnego i dwustronnego działania?

Odpowiedź: Główna różnica polega na tym, że cylinder jednostronnego działania wykorzystuje ciśnienie hydrauliczne do generowania siły tylko w jednym kierunku, podczas gdy cylinder dwustronnego działania wykorzystuje ciśnienie hydrauliczne do generowania siły w obu kierunkach. W cylindrze jednostronnego działania skok powrotny jest napędzany siłą zewnętrzną, taką jak grawitacja lub sprężyna. W cylindrze dwustronnego działania skok powrotny jest napędzany ciśnieniem hydraulicznym przyłożonym do przeciwnej strony tłoka.

Pytanie 2: Który typ cylindra jest bardziej wydajny?

Odpowiedź: Siłownik dwustronnego działania jest ogólnie bardziej wydajny, ponieważ wykorzystuje ciśnienie hydrauliczne zarówno w przypadku skoku wysuwania, jak i cofania, co pozwala na precyzyjną kontrolę i krótsze czasy cykli. Cylinder jednostronnego działania jest mniej wydajny, ponieważ skok powrotny opiera się na siłach zewnętrznych, których nie można kontrolować lub które mogą powodować straty energii.

Pytanie 3: Czy siłownik jednostronnego działania może być używany w zastosowaniach wymagających kontrolowanego skoku powrotnego?

Odpowiedź: Nie, cylinder jednostronnego działania nie może zapewnić kontrolowanego skoku powrotnego, ponieważ siła powrotna jest wytwarzana przez siłę zewnętrzną, taką jak grawitacja lub sprężyna. Jeśli aplikacja wymaga precyzyjnej kontroli skoku powrotnego, wymagany jest cylinder dwustronnego działania.

Pytanie 4: Jakie są typowe zastosowania cylindrów jednostronnego działania?

Odpowiedź: Cylindry jednostronnego działania są zwykle używane w zastosowaniach, w których skok powrotny nie wymaga siły hydraulicznej. Przykładami są wywrotki, podnośniki hydrauliczne i niektóre typy pras. Są one również stosowane w zastosowaniach, w których przestrzeń i masa są ograniczone, ponieważ są zazwyczaj bardziej kompaktowe niż cylindry dwustronnego działania.

Pytanie 5: Jakie są typowe zastosowania cylindrów dwustronnego działania?

Odpowiedź: Siłowniki dwustronnego działania są używane w zastosowaniach wymagających siły i kontroli w obu kierunkach. Przykładami są koparki, dźwigi, układy kierownicze i prasy hydrauliczne. Stanowią standardowy wybór w przypadku sprzętu budowlanego, maszyn produkcyjnych i systemów automatyki.

8. Wniosek

Wybór pomiędzy hydraulicznym siłownikiem podnoszenia jednostronnego i dwustronnego działania to podstawowa decyzja wpływająca na wydajność, koszt i niezawodność układu hydraulicznego. Cylindry jednostronnego działania są prostsze, bardziej kompaktowe i tańsze, ale mogą generować siłę tylko w jednym kierunku. Siłowniki dwustronnego działania są bardziej złożone i droższe, ale zapewniają pełną kontrolę zarówno nad skokami wysuwania, jak i cofania. Właściwy wybór zależy od konkretnych wymagań aplikacji, w tym wymagań dotyczących siły, potrzeby kontroli, dostępnej przestrzeni i budżetu. Nasza fabryka w Raydafon Technology Group Co., Limited produkuje hydrauliczne cylindry podnoszące zarówno jednostronnego, jak i dwustronnego działania, zgodnie z najwyższymi standardami jakości i niezawodności. Używamy materiałów wysokiej jakości, precyzyjnej obróbki i rygorystycznych testów, aby mieć pewność, że każdy produkowany przez nas cylinder zapewnia niezawodne działanie i długą żywotność.

Niezależnie od tego, czy projektujesz nowy układ hydrauliczny, czy modernizujesz istniejący, zapraszamy do kontaktu z naszym zespołem technicznym w celu omówienia Twoich wymagań. Możemy zapewnić szczegółowe specyfikacje produktu, obliczenia wydajności i wsparcie w zakresie zastosowań. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło nas zaufanym partnerem w dziedzinie hydrauliki przemysłowej na całym świecie.

Skontaktuj się z Raydafon Technology Group Co., Limited już dziśaby omówić wymagania dotyczące hydraulicznych siłowników podnoszących i dowiedzieć się, który typ jest odpowiedni dla Twojego zastosowania.
