Siłownik hydrauliczny górnego ramienia pojazdu roboczego na wysokości wysięgnika
  • Siłownik hydrauliczny górnego ramienia pojazdu roboczego na wysokości wysięgnikaSiłownik hydrauliczny górnego ramienia pojazdu roboczego na wysokości wysięgnika
  • Siłownik hydrauliczny górnego ramienia pojazdu roboczego na wysokości wysięgnikaSiłownik hydrauliczny górnego ramienia pojazdu roboczego na wysokości wysięgnika

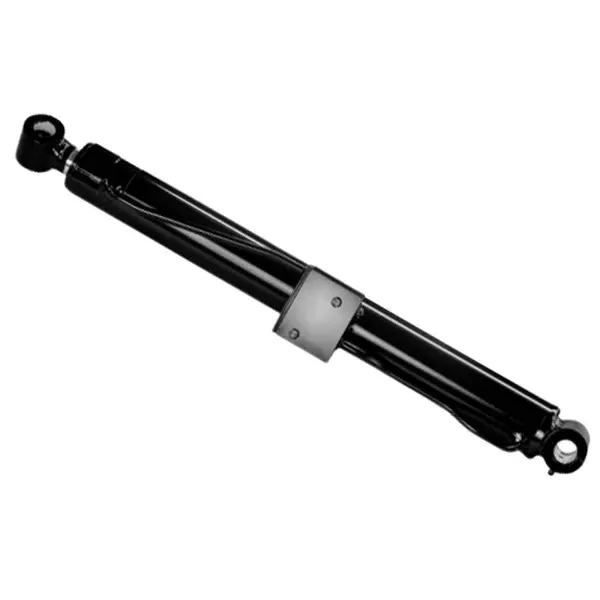

Siłownik hydrauliczny górnego ramienia pojazdu roboczego na wysokości wysięgnika

Raydafon to chiński producent OEM i dostawca siłowników hydraulicznych górnego ramienia pojazdów do prac lotniczych. Ten siłownik górnego ramienia podnosi i ustawia platformę wysięgnika w pojazdach do prac lotniczych używanych do napraw elektrycznych, budownictwa komunalnego i montażu billboardów. Standardowy model GTHZ210C-620500-000 wykorzystuje otwór Φ110 mm, pręt Φ75 mm, skok 815 mm, odległość montażową 1433 mm, ciśnienie robocze 23 MPa, przyłącze 2-Φ9 i masę 100 kg. Opatentowana konstrukcja dwutłokowa osiąga siłę ciągu do 2000 kN, a błąd pozycjonowania jest kontrolowany w zakresie ±3 cm. Korpus cylindra wykonany jest ze specjalnej stali stopowej, kutej i poddanej sześciokrotnej obróbce cieplnej, o twardości o 40% wyższej niż zwykła stal. Poczwórny kompozytowy system uszczelniający stosowany jest w warunkach deszczu, pyłu i mgły solnej, a 3-letnia ciągła praca została zweryfikowana w warunkach przybrzeżnych. Modułowa konstrukcja zmniejsza objętość o 25% i wagę o 18% w porównaniu z porównywalnymi produktami, a interfejs szybkiej instalacji skraca czas instalacji o połowę. Obsługiwane są niestandardowe otwory, skok, odległość instalacji, pozycja portu i marka własna. Ceny docelowe są zazwyczaj konkurencyjne w stosunku do importowanych alternatyw, w zależności od modelu i ilości. Wyślij numer rysunku, wymaganą ilość i port docelowy, aby uzyskać szybką wycenę.
Chiny Producent cylindrów OEM do pojazdów roboczych w powietrzu

Siłownik hydrauliczny górnego ramienia wysięgnika do podnośników koszowych i pojazdów do napraw mechanicznych

Raydafon to zlokalizowany w Chinach bezpośredni producent i dostawca siłowników hydraulicznych górnego ramienia pojazdów do prac wysokościowych. Ten cylinder górnego ramienia napędza platformę wysięgnika w pojazdach do prac lotniczych wykorzystywanych do napraw elektrycznych, budownictwa komunalnego, montażu billboardów i konserwacji na dużych wysokościach. Standardowy model GTHZ210C-620500-000 zapewnia ciąg do 2000 kN przy opatentowanej konstrukcji dwutłokowej, ciśnieniu roboczym 23 MPa, średnicy Φ110 mm, tłoczysku Φ75 mm i skoku 815 mm. Korpus ze specjalnej stali stopowej jest sześciokrotnie kuty i poddawany obróbce cieplnej, aby uzyskać twardość o 40% wyższą niż w przypadku zwykłej stali, a poczwórny kompozytowy system uszczelnień radzi sobie z deszczem, kurzem, wiatrem i przybrzeżną mgłą solną. Modułowa konstrukcja zmniejsza objętość o 25% i wagę o 18% w porównaniu z porównywalnymi produktami. Obsługiwane są niestandardowe otwory, skok, odległość instalacji, pozycja portu i marka własna. Wyślij numer rysunku, wymaganą ilość i port docelowy, aby poprosić o wycenę.

2000 kNMaksymalny ciąg
23 MPaCiśnienie robocze
Φ110×Φ75Otwór × pręt
815 mmUdar

Dlaczego pojazdy do prac na wysokościach wybierają ten siłownik hydrauliczny górnego ramienia

Podwieszane pojazdy robocze przewożą pracowników na wysokie stanowiska w celu naprawy zasilania, wymiany oświetlenia ulicznego, montażu billboardów i konserwacji budynków. Siłownik górnego ramienia jest głównym elementem hydraulicznym, który podnosi i utrzymuje platformę. Jeśli straci ciąg, dryfuje pod obciążeniem lub wycieka olej, cały pojazd staje się zawodny podczas pracy na dużych wysokościach.

Raydafon buduje ten siłownik hydrauliczny górnego ramienia pojazdu do prac lotniczych na wysięgniku, przystosowany do takich warunków. Opatentowana konstrukcja dwutłokowa osiąga siłę ciągu do 2000 kN i może równomiernie podnosić platformę roboczą na wysokość 50 m, z kontrolowanym błędem pozycjonowania w zakresie ± 3 cm. W korpusie cylindra zastosowano specjalną stal stopową, kutą i poddaną sześciokrotnej obróbce cieplnej, osiągając twardość o 40% wyższą niż zwykła stal. Poczwórna kompozytowa konstrukcja uszczelniająca jest odporna na ulewne deszcze, kurz, silny wiatr i przybrzeżną mgłę solną i została sprawdzona przy ciągłym użytkowaniu na wybrzeżu przez 3 lata bez wycieków.

Kupującym porównującym dostawców Raydafon oferuje ceny bezpośrednie, produkcję OEM i stabilną jakość partii. Jeśli pozyskujesz także siłowniki dolnych wahaczy lub powiązane elementy hydrauliczne pojazdów do prac lotniczych, przejrzyj pełną wersjęCylindry hydrauliczne do pojazdów powietrznychkategoria iSiłownik hydrauliczny dolnego ramienia pojazdu roboczego na wysokości wysięgnikastrona.

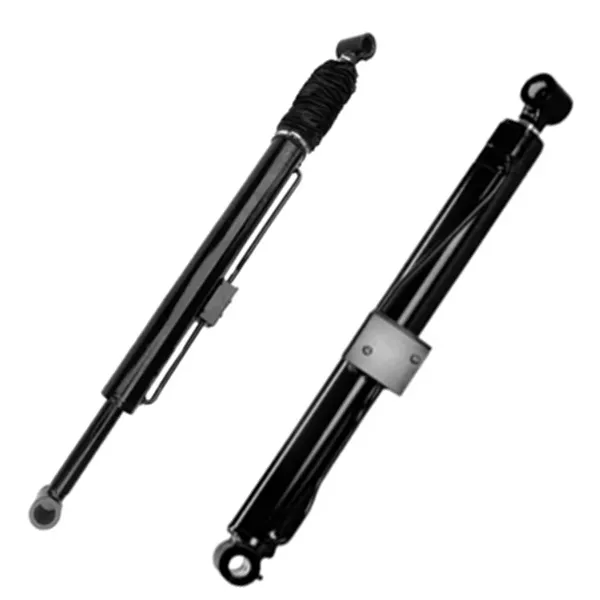

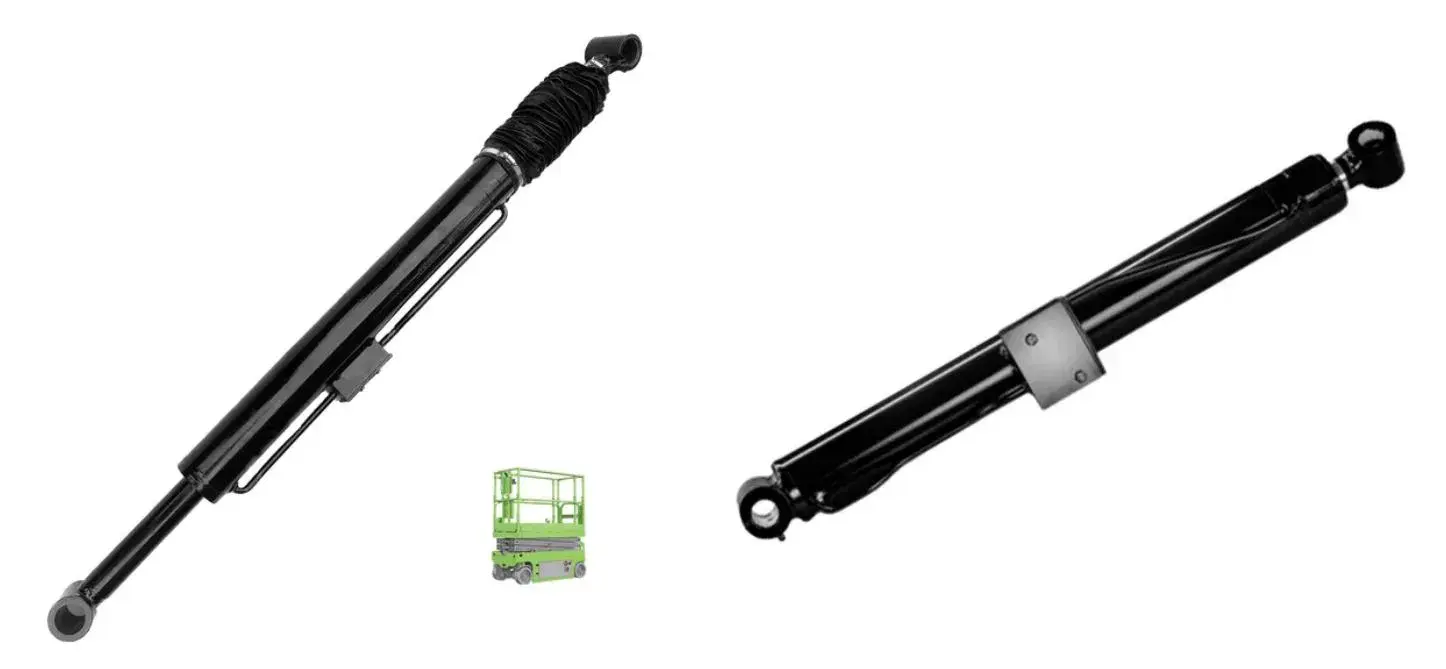

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Siłownik hydrauliczny górnego ramienia do pojazdów podnośnikowych i platform ruchomych z wysięgnikiem

Model standardowy i wymiary techniczne

Poniższy standardowy siłownik górnego ramienia obejmuje typowe zastosowania w pojazdach do prac wysokościowych i platformach ruchomych. Jeśli w Twoim sprzęcie zastosowano inny sposób montażu, wyślij numer rysunku OEM lub próbkę fizyczną do celów inżynierii odwrotnej i produkcji niestandardowej.

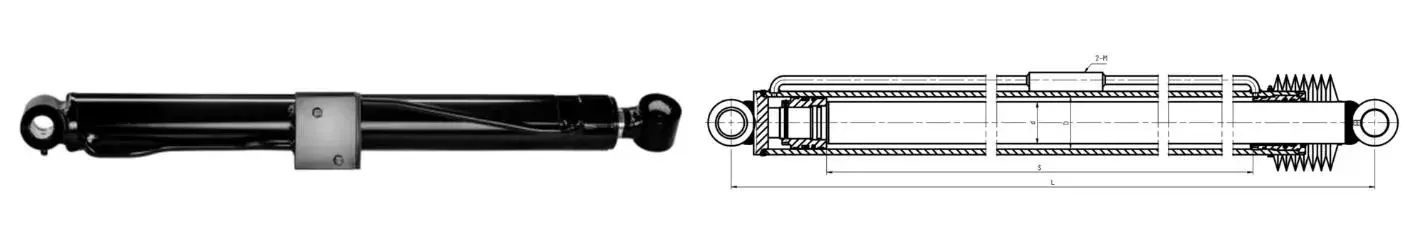

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Odniesienie wymiarowe dla standardowego modelu siłownika górnego ramienia GTHZ210C-620500-000
Nazwa cylindra Numer rysunku Średnica otworu D Średnica pręta Udar S Odległość montażowa L Ciśnienie robocze Interfejs m Waga
Cylinder górnego ramienia GTHZ210C-620500-000 Φ110 mm Φ75 mm 815 mm 1433 mm 23 MPa 2-Φ9 100 kg

Potrzebujesz innego otworu, skoku, odległości montażowej lub położenia portu? Raydafon może wyprodukować niestandardowy siłownik hydrauliczny górnego ramienia zgodnie z Twoim rysunkiem. Informacje na temat powiązanych butli do sprzętu mobilnego można znaleźć w pktCylindry hydrauliczne do dźwigów mobilnychkategoria.

Podstawowa charakterystyka wydajności

01

Super moc do podnoszenia na dużych wysokościach

Opatentowana konstrukcja dwutłokowa osiąga siłę ciągu do 2000 kN. Podnosi platformę na wysokość 50 m z kontrolą błędu pozycjonowania w zakresie ± 3 cm, co pozwala na dokładne okablowanie i konserwację na dużych wysokościach.

02

Utwardzony do pracy w trudnych warunkach

Korpus ze specjalnej stali stopowej, kuty i obrabiany cieplnie sześciokrotnie, twardość o 40% wyższa niż w przypadku zwykłej stali. Poczwórne uszczelnienie kompozytowe wytrzymuje ulewny deszcz, kurz, silny wiatr i przybrzeżną mgłę solną.

03

Niezawodność sprawdzona w terenie

Ciągła 3-letnia praca w przybrzeżnym środowisku mgły solnej bez wycieków. W sezonie tajfunów firma miejska korzystała z tego cylindra podczas całej operacji i utrzymywała stabilną pracę.

04

Lekki i elastyczny

Objętość zmniejszona o 25%, a waga zmniejszona o 18% w porównaniu z porównywalnymi produktami. Pasuje do różnych typów pojazdów do prac wysokościowych i zmniejsza obciążenie konstrukcji wysięgnika.

05

Interfejs szybkiej instalacji

Interfejs umożliwiający szybką instalację skraca czas instalacji o połowę. Zwykli technicy mogą dokonać wymiany w ciągu około pół godziny, postępując zgodnie z instrukcjami.

06

Dostosowanie OEM

Niestandardowy otwór, tłoczysko, skok, odległość montażowa, pozycja otworu olejowego, opakowanie pod marką własną i produkcja na zamówienie zbiorcze dla różnych typów pojazdów do prac lotniczych.

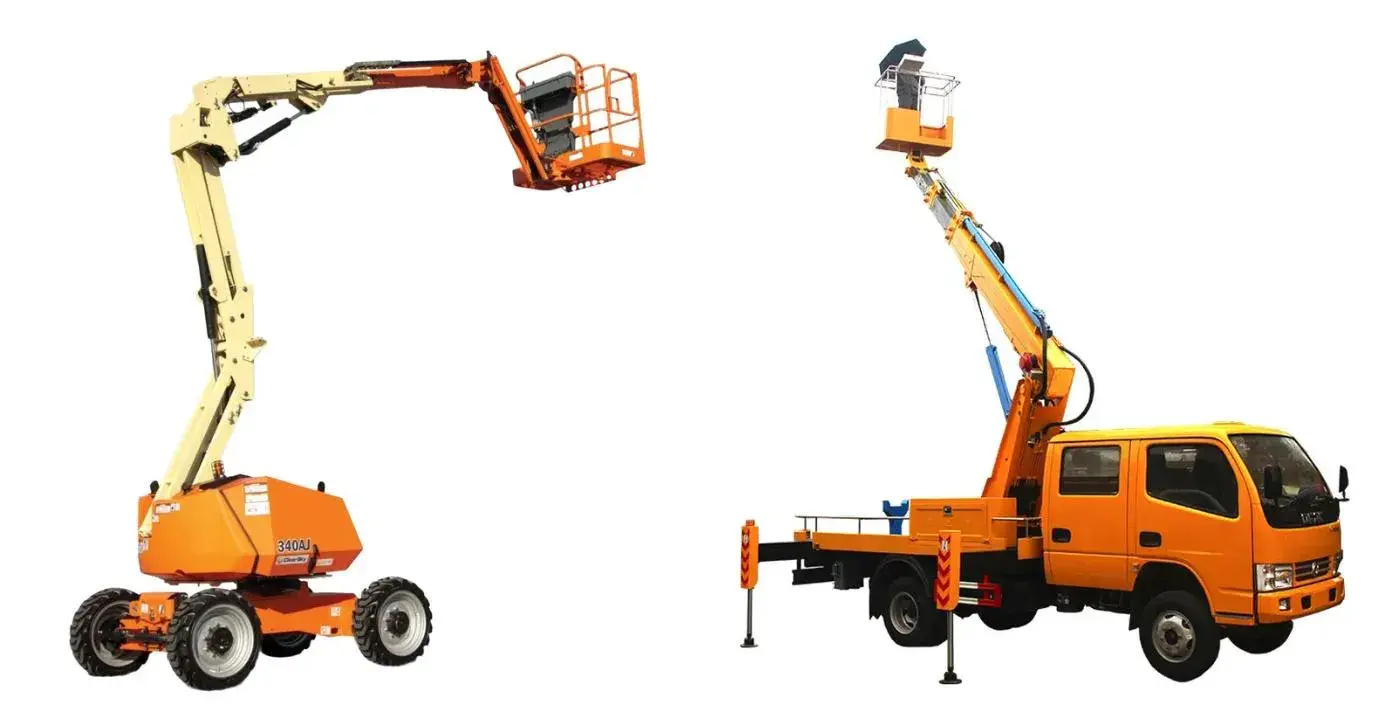

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Uszczelnienie cylindra górnego ramienia i modułowa konstrukcja

Zastosowania w naprawach energii, budownictwie komunalnym i pracach na dużych wysokościach

System zasilania Konserwacja wież wysokiego napięcia i podstacji

Cylinder wytwarza siłę ciągu 1800 kN, która pozwala podnieść platformę roboczą na wysokość 30 m, z błędem pozycjonowania w granicach ±2 cm. Nawet w warunkach wichury o poziomie 5 wbudowany system stabilizacji dostosowuje ciąg w czasie rzeczywistym, aby utrzymać stabilność platformy na potrzeby podłączenia linii i wymiany sprzętu.

Komunalny Montaż oświetlenia ulicznego i billboardów

Modułowa konstrukcja pasuje do różnych typów pojazdów roboczych, a położenie otworu olejowego można elastycznie regulować. W ramach projektu przebudowy drogi jeden pojazd roboczy wymienił 20 latarni ulicznych w ciągu jednego dnia, co spowodowało wzrost wydajności o 40% w porównaniu z poprzednimi metodami.

Budynek Konserwacja elewacji i wieżowców

Stabilny docisk i dokładne pozycjonowanie ułatwiają czyszczenie okien, naprawę elewacji i montaż znaków na wysokości. Poczwórne uszczelnienie jest odporne na deszcz, kurz i wiatr podczas pracy na zewnątrz.

OEM i rynek wtórny Rynek OEM i napraw pojazdów do prac powietrznych

Konstruktorzy platform lotniczych, warsztaty naprawcze i dostawcy części zamiennych mogą zamawiać modele standardowe lub niestandardowe siłowniki górnego ramienia z opakowaniem pod marką własną. Jeśli zajmujesz się również układami hydraulicznymi wózków widłowych, zobaczSiłownik hydrauliczny wózka widłowegozakres.

Dowody jakości, testowanie i wsparcie eksportowe

Dokumentacja obróbki materiałów i cieplnej

Korpus ze specjalnej stali stopowej, sześciokrotnie kuty i poddany obróbce cieplnej, twardość o 40% wyższa niż w przypadku zwykłej stali. Ewidencja materiałów może być dostarczana w przypadku przesyłek masowych.

Testy ciśnienia i ciągu

Przed zapakowaniem każdy cylinder jest sprawdzany pod kątem wycieków, gładkości skoku i dopasowania przyłącza. Wydajność ciągu sprawdzana jest w odniesieniu do ciśnienia znamionowego.

Kontrola wymiarowa

Średnica otworu, tłoczysko, skok, odległość montażowa i wymiary przyłącza są rejestrowane na podstawie zamówionego rysunku lub próbki klienta.

Opakowanie eksportowe

Cylindry są wypełnione olejem antykorozyjnym i zaślepkami ochronnymi. Zamówienia masowe można układać na paletach i wiązać taśmami w celu transportu morskiego, lotniczego lub dostawy ekspresowej.

Niestandardowy proces zamawiania OEM

Krok 01 Wyślij szczegóły aplikacji

Podaj typ sprzętu, numer rysunku, średnicę, pręt, skok, odległość instalacji, rozmiar portu, ilość i port docelowy.

Krok 02 Recenzja modelu

Raydafon sprawdza, czy model GTHZ210C-620500-000 lub niestandardowy siłownik górnego ramienia pasuje do Twojego sprzętu.

Krok 03 Zatwierdzenie próbki i rysunku

W przypadku projektów OEM Raydafon dokonuje inżynierii wstecznej próbki i potwierdza wymiary przed produkcją masową.

Krok 04 Produkcja i wycena

Po zatwierdzeniu rysunku Raydafon przedstawia wycenę FOB Ningbo, harmonogram produkcji i szczegóły pakowania.

Często zadawane pytania

Co to jest siłownik hydrauliczny górnego ramienia pojazdu do prac wysokościowych?

Siłownik hydrauliczny górnego ramienia pojazdu do prac lotniczych na wysięgniku to siłownik hydrauliczny, który napędza górny wysięgnik pojazdu do prac lotniczych lub platformy ruchomej. Podnosi i ustawia platformę roboczą, dzięki czemu pracownicy mogą bezpiecznie wykonywać naprawy elektryczne, prace komunalne, montaż billboardów i inne zadania na dużych wysokościach. Jest to jeden z głównych elementów hydraulicznych układu podnoszenia wysięgnika.

Jaki standardowy model produkuje Raydafon?

Raydafon produkuje standardowy model GTHZ210C-620500-000 z otworem Φ110 mm, prętem Φ75 mm, skokiem 815 mm, odległością montażową 1433 mm, ciśnieniem roboczym 23 MPa, portem 2-Φ9 i wagą 100 kg. Niestandardowy otwór, pręt, skok, odległość montażowa i położenie portu są dostępne w oparciu o rysunki OEM lub próbki fizyczne.

Jak duży ciąg może wygenerować ten cylinder górnego ramienia?

Opatentowana konstrukcja dwutłokowa osiąga maksymalny nacisk do 2000 kN i może równomiernie podnosić platformę roboczą na wysokość 50 m. Podczas konserwacji systemu elektroenergetycznego cylinder wytwarza silny ciąg 1800 kN, który podnosi platformę na wysokość 30 m, z kontrolowanym błędem pozycjonowania w zakresie ± 2 cm i utrzymuje stabilność w warunkach wichury poziomu 5.

Jakie materiały i system uszczelnień są stosowane?

Korpus cylindra wykonany jest ze specjalnej stali stopowej, kutej i poddanej sześciokrotnej obróbce cieplnej, o twardości o 40% wyższej niż zwykła stal. Poczwórna kompozytowa konstrukcja uszczelniająca jest odporna na ulewne deszcze, kurz, silny wiatr i przybrzeżną mgłę solną. Butla była używana nieprzerwanie przez 3 lata w przybrzeżnych środowiskach mgły solnej bez wycieków.

Czy Raydafon może produkować niestandardowe cylindry górnego ramienia OEM?

Tak. Raydafon wspiera produkcję OEM na podstawie rysunków klientów lub próbek fizycznych. Niestandardowy otwór, tłoczysko, skok, odległość montażowa, pozycja otworu olejowego, opakowania pod marką własną i produkcja na zamówienie zbiorcze są dostępne dla różnych typów pojazdów do prac lotniczych.

Jakie informacje są potrzebne do wyceny?

Wyślij numer rysunku lub istniejące szczegóły próbki, średnicę otworu, średnicę tłoczyska, skok, odległość montażową, ciśnienie robocze, rozmiar portu, wielkość zamówienia i port docelowy. Raydafon prześle w odpowiedzi ofertę FOB Ningbo i termin realizacji.

Jak poprosić o próbkę lub zamówienie zbiorcze?

Skorzystaj z formularza zapytania na tej stronie lub skontaktuj się z Raydafonem przez telefon, e-mail lub WhatsApp. Podaj wymagany model, numer rysunku, ilość i zastosowanie. Zespół sprzedaży potwierdzi dostępność próbki, harmonogram produkcji masowej i szczegóły pakowania.

Gotowy do zakupu siłowników hydraulicznych górnego ramienia wysięgnika do pojazdów do prac powietrznych?

Wyślij numer rysunku, wymagania dotyczące średnicy/pręta/skoku, ciśnienie robocze, rozmiar portu, wielkość zamówienia i port docelowy. Raydafon potwierdzi model standardowy lub zaprojektuje niestandardowy siłownik hydrauliczny górnego ramienia, a następnie przedstawi ofertę FOB Ningbo z czasem realizacji i szczegółami pakowania.
