Dlaczego hydrauliczny siłownik podnoszący jest podstawą sprzętu podnoszącego?

Na placu budowy ogromny dźwig hydrauliczny podnosi 20-tonową stalową belkę na szczyt wieżowca. W magazynie wózek widłowy podnosi paletę z towarem na trzeci poziom regału. W stoczni system synchronicznego podnoszenia podnosi cały statek w celu konserwacji. Te pozornie różne operacje mają jeden wspólny element: wszystkie opierają się na hydraulicznym cylindrze podnoszącym, który przekształca moc płynu w ruch liniowy. TheHydrauliczny siłownik podnoszenianie jest jedynie komponentem; jest to mięsień mechaniczny, który przekształca ciśnienie hydrauliczne w kontrolowaną siłę potrzebną do podnoszenia, opuszczania i ustawiania ładunków. Bez tego nowoczesny sprzęt dźwigowy, jaki znamy, nie istniałby.

Dlaczego więc hydrauliczny cylinder podnoszący jest uważany za podstawę sprzętu dźwigowego? Odpowiedź leży w unikalnym połączeniu gęstości siły, precyzji sterowania i niezawodności. Cylinder hydrauliczny może generować ogromną siłę ze stosunkowo małego opakowania, znacznie przekraczającą to, co może osiągnąć siłownik elektryczny lub układ pneumatyczny przy tej samej wielkości. Można nim sterować z milimetrową precyzją, co pozwala na płynne przyspieszanie i zwalnianie. Można go także zaprojektować tak, aby wytrzymał najbardziej wymagające środowiska, od arktycznego zimna po pustynny upał, od korozyjnej atmosfery morskiej po wybuchowe strefy przemysłowe. W tym artykule zostaną zbadane zasady inżynieryjne, specyfikacje techniczne i wymagania aplikacyjne, które sprawiają, że hydrauliczny cylinder podnoszący jest niezbędny w sprzęcie podnoszącym. Na Raydafon Technology Group Co., Limitednasza fabryka produkuje hydrauliczne siłowniki podnoszące od ponad dwudziestu lat i udoskonaliliśmy nasze projekty, aby zapewnić wydajność i niezawodność, których wymagają nasi klienci.

Spis treści

• 1. Co to jest hydrauliczny cylinder podnoszący i jak wytwarza siłę?
• 2. Dlaczego gęstość siły jest czynnikiem decydującym przy projektowaniu urządzeń dźwigowych?
• 3. W jaki sposób precyzyjne sterowanie definiuje bezpieczne i wydajne podnoszenie?
• 4. Jakie są kluczowe dane techniczne naszego hydraulicznego cylindra podnoszącego?
• 5. W jaki sposób inżynieria zastosowań określa wybór cylindra?
• 6. Często zadawane pytania (FAQ)
• 7. Wniosek

1. Co to jest hydrauliczny cylinder podnoszący i jak wytwarza siłę?

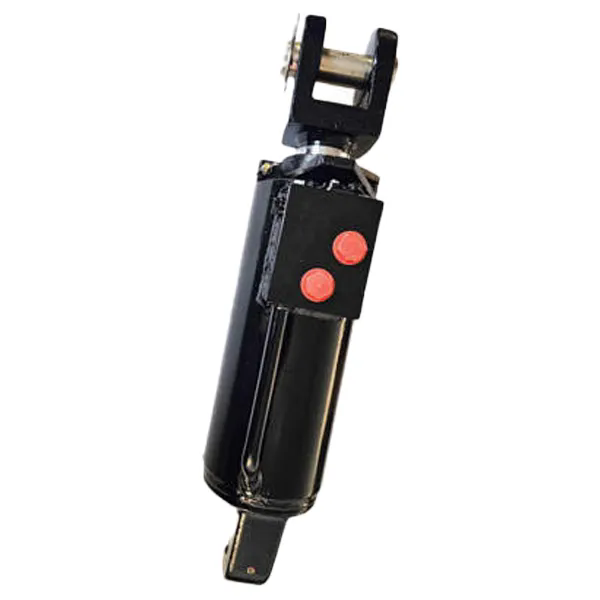

Hydrauliczny siłownik podnoszący to mechaniczny siłownik, który przekształca ciśnienie hydrauliczne w siłę liniową i ruch. Składa się z cylindrycznej lufy, tłoka, tłoczyska i elementów uszczelniających. Płyn hydrauliczny jest pompowany do cylindra pod ciśnieniem, naciskając na tłok i powodując wysunięcie tłoczyska. Po uwolnieniu płynu pręt cofa się pod ciężarem ładunku lub za pomocą sprężyny powrotnej. Siła wytwarzana przez cylinder zależy od ciśnienia hydraulicznego i efektywnej powierzchni tłoka. Zależność wyraża się wzorem F = P × A, gdzie F to siła, P to ciśnienie, a A to powierzchnia tłoka. Ta prosta zależność jest podstawą wszystkich hydraulicznych systemów podnoszenia.

Aby zrozumieć praktyczne implikacje tego wzoru, rozważ hydrauliczny cylinder podnoszący o średnicy tłoka 100 mm. Efektywna powierzchnia wynosi około 7854 mm². Przy ciśnieniu roboczym 200 barów (20 N/mm²) cylinder wytwarza siłę 157 080 N, czyli około 16 ton. Siła ta jest generowana przez cylinder, który waży jedynie ułamek ładunku, jaki może unieść. Ta niezwykła gęstość siły jest głównym powodem, dla którego preferowane są układy hydrauliczne do zastosowań związanych z podnoszeniem. Żadna inna technologia siłowników liniowych — elektryczna, pneumatyczna czy mechaniczna — nie jest w stanie dorównać stosunkowi siły do ​​rozmiaru hydraulicznego siłownika podnoszącego.

Konstrukcja hydraulicznego cylindra podnoszącego została zaprojektowana tak, aby wytrzymać ogromne ciśnienia wewnętrzne wymagane do wytworzenia tych sił. Lufa jest zwykle wykonana z bezszwowej rury stalowej, szlifowanej do precyzyjnej średnicy wewnętrznej i wykończenia powierzchni. Tłoczysko wykonane jest ze stali o wysokiej wytrzymałości, często chromowanej, aby była odporna na korozję i zużycie. Uszczelki wykonane są z kauczuku poliuretanowego lub nitrylowego, wybranego pod kątem kompatybilności z płynem hydraulicznym i odporności na wysokie temperatury. Zaślepki końcowe są gwintowane lub przyspawane do lufy i posiadają otwory dla płynu hydraulicznego. W Raydafon nasza fabryka produkuje hydrauliczne siłowniki podnoszące o średnicy cylindra od 40 mm do 500 mm, zdolne do generowania sił od 5 ton do ponad 500 ton. Poniższa tabela podsumowuje najważniejsze komponenty i ich funkcje.

Wybór materiałów i precyzja procesu produkcyjnego decydują o wydajności i trwałości hydraulicznego siłownika podnoszącego. Cylinder ze źle wyszlifowaną lufą będzie przeciekał wewnętrznie, zmniejszając wydajność i wytwarzając ciepło. Cylinder z niewłaściwie chromowanym prętem będzie korodował, uszkadzając uszczelki i powodując zewnętrzne wycieki. W naszej fabryce przestrzegamy ścisłych tolerancji i używamy wyłącznie materiałów wysokiej jakości, aby zapewnić, że nasze hydrauliczne cylindry podnoszące zapewniają niezawodne działanie przez cały okres użytkowania.

2. Dlaczego gęstość siły jest czynnikiem decydującym przy projektowaniu urządzeń dźwigowych?

Gęstość siły to ilość siły, jaką urządzenie może wytworzyć na jednostkę własnego ciężaru lub objętości. Jest to najważniejszy czynnik przy projektowaniu urządzeń dźwigowych. Zbyt ciężki dźwig nie jest w stanie unieść zamierzonego ładunku, ponieważ najpierw musi sam się podnieść. Zbyt duży wózek widłowy nie może manewrować w ciasnych korytarzach magazynu. Zbyt duży hydrauliczny układ podnoszenia nie może być zintegrowany z urządzeniem. Hydrauliczny siłownik podnoszący oferuje najwyższą gęstość siły spośród wszystkich technologii siłowników liniowych, co czyni go jedynym praktycznym wyborem do zastosowań związanych z podnoszeniem ciężkich przedmiotów.

Aby docenić zaletę gęstości siły hydraulicznej, porównaj hydrauliczny cylinder podnoszący z elektrycznym siłownikiem liniowym. Typowy siłownik elektryczny o skoku 100 mm i sile znamionowej 10 kN (1 tona) waży około 15-20 kg. Hydrauliczny siłownik podnoszący o takim samym skoku i sile waży około 5-8 kg. Siłownik hydrauliczny jest od dwóch do trzech razy lżejszy przy tej samej sile. Kiedy zapotrzebowanie na siłę wzrasta do 100 kN (10 ton), siłownik elektryczny staje się niepraktycznie duży i ciężki, podczas gdy cylinder hydrauliczny pozostaje kompaktowy. Z tego powodu siłowniki elektryczne ograniczają się do zastosowań o lekkich obciążeniach, podczas gdy cylindry hydrauliczne dominują w przypadku podnoszenia ciężkich ładunków.

Gęstość siły hydraulicznego cylindra podnoszącego można dodatkowo zwiększyć poprzez zwiększenie ciśnienia roboczego. Nowoczesne układy hydrauliczne pracują przy ciśnieniu do 350 barów, a niektóre wyspecjalizowane układy pracują przy ciśnieniu 700 barów. Przy ciśnieniu 700 bar cylinder z tłokiem 100 mm generuje siłę 550 kN (55 ton), a sam cylinder waży niecałe 50 kg. Ta niezwykła gęstość siły umożliwia projektowanie kompaktowych, wydajnych urządzeń dźwigowych, które można transportować i obsługiwać w środowiskach o ograniczonej przestrzeni. Poniższa tabela porównuje gęstość siły różnych technologii siłowników.

W Raydafon Technology Group Co., Limited projektujemy nasze hydrauliczne cylindry podnoszące tak, aby zmaksymalizować gęstość siły bez uszczerbku dla bezpieczeństwa i trwałości. Stosujemy stale o wysokiej wytrzymałości i zaawansowane technologie uszczelniania, aby zapewnić, że nasze butle mogą pracować pod ciśnieniami do 700 barów. Nasza fabryka oferuje również niestandardowe projekty do zastosowań wymagających optymalnej równowagi siły, rozmiaru i wagi. Gęstość siły hydraulicznego cylindra podnoszącego jest powodem, dla którego jest on podstawą sprzętu dźwigowego.

3. W jaki sposób precyzyjne sterowanie definiuje bezpieczne i wydajne podnoszenie?

Wytwarzanie siły to tylko połowa historii. Hydrauliczny siłownik podnoszący musi również precyzyjnie kontrolować tę siłę. W sprzęcie dźwigowym niekontrolowany ruch może mieć katastrofalne skutki. Żuraw, który zbyt szybko opuszcza ładunek, może spowodować kołysanie się ładunku, co może spowodować uderzenie pracowników lub konstrukcji. Wózek widłowy, który zbyt gwałtownie podnosi widły, może zdestabilizować ładunek, powodując jego upadek. Platforma podnośnika, która nie zatrzymuje się na właściwej wysokości, może spowodować obrażenia personelu. Precyzyjne sterowanie hydraulicznym siłownikiem podnoszenia jest zatem równie ważne, jak jego zdolność do wytwarzania siły.

Precyzyjne sterowanie hydraulicznym siłownikiem podnoszącym osiąga się dzięki połączeniu konstrukcji obwodu hydraulicznego, technologii zaworów i konstrukcji cylindra. Obwód hydrauliczny steruje przepływem płynu do i z cylindra. Zawory proporcjonalne i serwozawory pozwalają na płynną, bezstopniową regulację prędkości obrotowej cylindra. Konstrukcja cylindra – łącznie z amortyzacją na końcu skoku – zapobiega obciążeniom udarowym, gdy cylinder osiąga swój limit. Wykończenie powierzchni pręta i konstrukcja uszczelki minimalizują poślizg, zapewniając płynny ruch nawet przy bardzo niskich prędkościach. Poniższa tabela przedstawia kluczowe elementy precyzyjnego sterowania hydraulicznym siłownikiem podnoszącym.

Precyzyjne sterowanie hydraulicznym siłownikiem podnoszenia jest szczególnie istotne w zastosowaniach takich jak podnośniki koszowe, gdzie podest musi być ustawiony dokładnie na żądanej wysokości i utrzymywany na tej pozycji bez znoszenia. Ma to również kluczowe znaczenie w zsynchronizowanych systemach podnoszenia, gdzie wiele cylindrów musi poruszać się idealnie zgodnie, aby podnieść duży, niezrównoważony ładunek. W Raydafon nasza fabryka projektuje hydrauliczne cylindry podnoszące z precyzyjnie obrobionymi komponentami i zaawansowanymi systemami uszczelniającymi, aby zapewnić wydajność sterowania wymaganą w tych zastosowaniach. Ściśle współpracujemy również z naszymi klientami, aby zoptymalizować obwód hydrauliczny i dobór zaworów do ich konkretnego sprzętu dźwigowego.

4. Jakie są kluczowe dane techniczne naszego hydraulicznego cylindra podnoszącego?

Wydajność hydraulicznego cylindra podnoszącego określa zestaw kluczowych specyfikacji technicznych. Specyfikacje te pozwalają inżynierom wybrać odpowiedni cylinder do swojego zastosowania i przewidzieć jego wydajność. Najważniejszymi specyfikacjami są: średnica otworu, średnica tłoczyska, długość skoku, ciśnienie robocze i rodzaj mocowania. Parametry te określają siłę, prędkość i obwiednię cylindra. W Raydafon Technology Group Co., Limited produkujemy hydrauliczne cylindry podnoszące o szerokiej gamie specyfikacji i możemy dostosować dowolny parametr, aby spełnić specyficzne wymagania aplikacji.

Poniższa tabela zawiera podsumowanie standardowych specyfikacji naszej linii produktów z hydraulicznymi siłownikami podnoszenia.

Oprócz tych standardowych specyfikacji nasza fabryka oferuje szereg opcji i akcesoriów do naszych hydraulicznych cylindrów podnoszących. Należą do nich zintegrowane zawory utrzymujące obciążenie, czujniki położenia i łożyska końcówek drążków. Dostarczamy również niestandardowe powłoki i materiały do ​​zastosowań w ekstremalnych środowiskach, takich jak zastosowania morskie lub przybrzeżne. Każdy produkowany przez nas hydrauliczny siłownik podnoszący jest testowany w celu sprawdzenia jego wydajności i integralności. Przeprowadzamy próby ciśnienia statycznego, badania cyklu dynamicznego i próby szczelności, aby upewnić się, że butla spełnia wymagane normy. Nasze zaangażowanie w jakość i precyzję sprawia, że ​​nasze hydrauliczne cylindry podnoszące stanowią podstawę sprzętu dźwigowego na całym świecie.

5. W jaki sposób inżynieria zastosowań określa wybór cylindra?

Wybór odpowiedniego hydraulicznego siłownika podnoszącego do konkretnego zastosowania podnoszenia nie jest po prostu kwestią wyboru największego lub najmocniejszego modelu. Wymaga to dokładnej analizy wymagań aplikacji, w tym obciążenia, profilu ruchu, środowiska i dostępnej przestrzeni. Proces selekcji obejmuje szereg obliczeń inżynierskich i decyzji projektowych. Poniżej przedstawiono kluczowe czynniki, które należy wziąć pod uwagę.

Analiza obciążenia:Pierwszym krokiem jest określenie maksymalnego obciążenia, jakie musi unieść cylinder. Obejmuje to ciężar ładunku, ciężar konstrukcji podnoszącej oraz wszelkie siły dynamiczne spowodowane przyspieszeniem lub wstrząsem. Następnie stosuje się współczynnik bezpieczeństwa, aby uwzględnić niepewności i warunki przeciążenia. Wymagana siła określa średnicę otworu i ciśnienie robocze.

Profil ruchu:Profil ruchu określa, w jaki sposób ładunek musi się poruszać. Czy musi działać szybko czy wolno? Czy musi się zatrzymywać w precyzyjnych pozycjach? Czy musi utrzymywać swoją pozycję pod obciążeniem? Odpowiedzi na te pytania określają wymagane natężenie przepływu, typ zaworu i potrzebę stosowania urządzeń utrzymujących obciążenie.

Warunki środowiskowe:Środowisko, w którym pracuje cylinder, wpływa na wybór materiałów i uszczelek. Cylinder pracujący w środowisku korozyjnym wymaga stali nierdzewnej lub specjalnych powłok. Cylinder pracujący w ekstremalnych temperaturach wymaga specjalnych uszczelek i płynów. Cylinder pracujący w zapylonym środowisku wymaga wycieraczek i butów ochronnych.

Ograniczenia przestrzenne:Dostępna przestrzeń determinuje sposób montażu i gabaryty siłownika. W niektórych zastosowaniach wymagany jest kompaktowy cylinder o krótkim skoku. W innych potrzebny jest cylinder o długim skoku i dużej średnicy. Sposób mocowania musi być zgodny z konstrukcją, do której mocowana jest butla.

Poniższa tabela podsumowuje kluczowe kryteria wyboru hydraulicznego cylindra podnoszącego.

W Raydafon nasz zespół inżynierów ściśle współpracuje z klientami, aby wybrać optymalny hydrauliczny siłownik podnoszący do ich zastosowania. Zapewniamy szczegółowe wsparcie techniczne obejmujące obliczenia sił, analizę ruchu i dobór materiałów. Nasza fabryka oferuje również projekty niestandardowe do zastosowań wymagających niestandardowych rozwiązań. Łącząc naszą wiedzę inżynieryjną z możliwościami produkcyjnymi, zapewniamy, że każdy dostarczony przez nas hydrauliczny siłownik podnoszący spełnia specyficzne wymagania sprzętu dźwigowego, który będzie napędzany.

6. Często zadawane pytania (FAQ)

Pytanie 1: Jaka jest typowa żywotność hydraulicznego cylindra podnoszącego?

Odpowiedź: Żywotność hydraulicznego cylindra podnoszącego zależy od warunków pracy i konserwacji. W normalnych warunkach i przy odpowiedniej konserwacji wysokiej jakości hydrauliczny siłownik podnoszenia może wytrzymać 10–15 lat lub dłużej. Głównymi elementami zużywającymi się są uszczelki, które można wymieniać podczas rutynowego przeglądu. W Raydafon Technology Group Co., Limited projektujemy nasze cylindry na co najmniej 1 milion cykli i zapewniamy wytyczne dotyczące konserwacji, aby pomóc naszym klientom zmaksymalizować żywotność ich cylindrów.

Pytanie 2: Skąd mam wiedzieć, czy mój hydrauliczny siłownik podnoszenia wymaga wymiany lub naprawy?

Odpowiedź: Oznakami wskazującymi, że hydrauliczny siłownik podnoszenia wymaga uwagi, są wycieki zewnętrzne, utrata siły podnoszenia, nietypowy hałas podczas pracy i dryfowanie pod obciążeniem. W wielu przypadkach cylinder można naprawić poprzez wymianę uszczelek. Jeśli lufa lub pręt są uszkodzone, cylinder może wymagać wymiany. Nasza fabryka oferuje usługi naprawy i remontów hydraulicznych cylindrów podnoszenia i możemy doradzić, czy naprawa czy wymiana jest bardziej opłacalną opcją.

Pytanie 3: Jaka jest różnica między hydraulicznym siłownikiem podnoszenia jednostronnego i dwustronnego działania?

Odpowiedź: Hydrauliczny siłownik podnoszący jednostronnego działania wykorzystuje ciśnienie hydrauliczne do wysunięcia tłoczyska i opiera się na grawitacji lub sprężynie powrotnej, aby go wciągnąć. Cylinder dwustronnego działania wykorzystuje ciśnienie hydrauliczne zarówno do wysuwania, jak i cofania pręta. Siłowniki jednostronnego działania są prostsze i tańsze i są stosowane w zastosowaniach, w których obciążenie może wycofać cylinder. Siłowniki dwustronnego działania są stosowane w zastosowaniach, w których wymagane jest kontrolowane cofanie lub gdy obciążenie nie zapewnia wystarczającej siły do ​​wycofania cylindra.

Pytanie 4: Czy hydrauliczny siłownik podnoszący może być używany w pozycji pionowej?

Odpowiedź: Tak, hydrauliczny siłownik podnoszący może być używany w dowolnej orientacji, w tym pionowej, poziomej lub nachylonej. Konstrukcja cylindra, łącznie z układem łożysk i uszczelnień, jest dostosowana do orientacji. W przypadku zastosowania pionowego przy projektowaniu obwodu hydraulicznego i urządzeń utrzymujących ładunek należy uwzględnić ciężar pręta i obciążenie. Nasz zespół inżynierów może zapewnić szczegółowe zalecenia dotyczące zastosowań pionowych.

Pytanie 5: Jaka konserwacja jest wymagana w przypadku hydraulicznego cylindra podnoszącego?

Odpowiedź: Wymagania konserwacyjne dla hydraulicznego cylindra podnoszącego obejmują regularne kontrole pod kątem wycieków, sprawdzanie poziomu i stanu płynu hydraulicznego oraz wymianę uszczelek w zalecanych odstępach czasu. Pręt powinien być czysty i wolny od zanieczyszczeń. Płyn hydrauliczny należy okresowo filtrować i sprawdzać. Nasza fabryka zapewnia szczegółową instrukcję konserwacji dla każdego hydraulicznego cylindra podnoszącego, a naszym klientom oferujemy szkolenia w zakresie konserwacji.

7. Wniosek

Hydrauliczny siłownik podnoszenia jest podstawą sprzętu dźwigowego, ponieważ zapewnia gęstość siły, precyzyjną kontrolę i niezawodność, której nie może dorównać żadna inna technologia. Od największego dźwigu budowlanego po najmniejszy podnośnik nożycowy, hydrauliczny siłownik podnoszenia to element, który przekształca moc hydrauliczną w kontrolowany ruch, który podnosi, ustawia i utrzymuje ładunki. Jego zdolność do generowania ogromnej siły z kompaktowej obudowy, kontrolowania tej siły z milimetrową precyzją i niezawodnego działania w najbardziej wymagających środowiskach czyni go niezbędnym w nowoczesnym przemyśle.

Nasza fabryka w Raydafon Technology Group Co., Limited produkuje hydrauliczne cylindry podnoszące od ponad dwudziestu lat. Posiadamy wiedzę inżynieryjną, możliwości produkcyjne i systemy jakości, aby dostarczać cylindry spełniające najbardziej rygorystyczne wymagania. Niezależnie od tego, czy projektujesz nowy system podnoszenia, czy konserwujesz istniejący, zapraszamy do kontaktu z nami w celu omówienia Twoich konkretnych potrzeb. Nasz zespół jest gotowy pomóc Ci w wyborze optymalnego hydraulicznego siłownika podnoszącego dla Twojego zastosowania.

Skontaktuj się z Raydafon Technology Group Co., Limited już dziśaby omówić wymagania dotyczące hydraulicznych cylindrów podnoszących i dowiedzieć się, w jaki sposób nasze cylindry mogą napędzać urządzenia podnoszące.
