Jakie są różnice między przekładniami planetarnymi rzędowymi i kątowymi?

W nowoczesnych systemach sterowania ruchem wybór skrzyni biegów bezpośrednio determinuje wydajność systemu, niezawodność i długoterminową stabilność działania. Do najpowszechniej stosowanych rozwiązań w zakresie precyzyjnych przekładni zaliczają się:Przekładnia planetarnawyróżnia się zwartą budową, dużą gęstością momentu obrotowego i doskonałym rozkładem obciążenia. Jednak wielu inżynierów, menedżerów ds. zakupów i projektantów sprzętu podczas doboru wciąż staje przed krytycznym pytaniem: jakie są różnice między rzędowymi a kątowymi przekładniami planetarnymi i jak należy je stosować w rzeczywistych środowiskach przemysłowych?

Dzięki ponad dwudziestoletniemu doświadczeniu w branży firma Raydafon Technology Group Co., Limited blisko współpracowała z integratorami automatyki, producentami OEM i użytkownikami końcowymi w sektorach robotyki, opakowań, maszyn CNC i transportu materiałów. W tym artykule zapewniamy kompleksowe i oparte na inżynierii porównanie projektów liniowych i prostokątnych, obejmujące strukturę, wydajność, ograniczenia instalacyjne i logikę wyboru z praktycznego punktu widzenia, zakorzenionego w naszym doświadczeniu w produkcji fabrycznej i zastosowaniach terenowych.

Spis treści

• Jaka jest zasada konstrukcyjna rzędowych przekładni planetarnych?
• Jaka jest zasada konstrukcyjna przekładni planetarnych kątowych?
• Czym przekładnie planetarne rzędowe i kątowe różnią się wydajnością?
• Dlaczego przekładnie rzędowe i kątowe są używane w różnych zastosowaniach?
• Jak przestrzeń instalacyjna i projekt systemu powinny wpływać na wybór?
• Jakie parametry produktu mają największe znaczenie przy porównaniu tych dwóch typów?

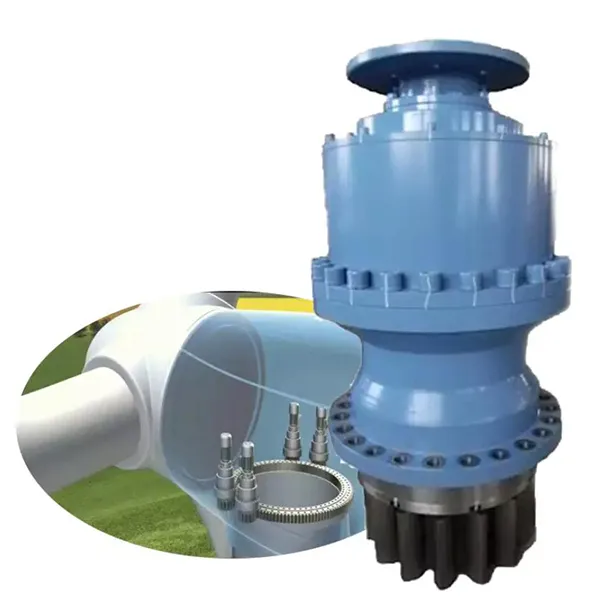

Jaka jest zasada konstrukcyjna rzędowych przekładni planetarnych?

Wbudowana przekładnia planetarna została zaprojektowana w taki sposób, że wał wejściowy i wyjściowy są ustawione wzdłuż tej samej osi środkowej. Taka współosiowa konfiguracja umożliwia przepływ mocy w linii prostej z silnika przez stopnie przekładni planetarnej do wyjścia. Na Raydafon, nasze zespoły inżynieryjne często polecają tę konstrukcję, gdy prostota systemu, wysoka wydajność i niewielka długość osiowa są kluczowymi priorytetami projektowymi.

Z mechanicznego punktu widzenia konstrukcja rzędowa składa się z koła słonecznego napędzanego bezpośrednio przez wał silnika, wielu przekładni planetarnych zamontowanych na wsporniku oraz wewnętrznego koła koronowego zamocowanego w obudowie. Obciążenie jest równomiernie rozłożone na przekładniach planetarnych, co poprawia przenoszenie momentu obrotowego i zmniejsza miejscowe naprężenia.

Kluczowe cechy strukturalne obejmują:

• Współosiowe wały wejściowe i wyjściowe, minimalizujące odchylenie kątowe
• Mniej elementów pośrednich w porównaniu do konstrukcji kątowych
• Zoptymalizowana ścieżka przenoszenia mocy zapewniająca wysoką wydajność mechaniczną
• Kompaktowe wymiary promieniowe odpowiednie do wąskich układów maszyn

Ponieważ przepływ mocy pozostaje liniowy, rzędowe przekładnie planetarne zazwyczaj osiągają wyższy poziom sprawności, często przekraczający 95 procent na stopień. Jest to szczególnie cenne w układach napędzanych serwo, gdzie wymagana jest precyzyjna kontrola prędkości i minimalne straty energii. Nasze doświadczenie w produkcji fabrycznej pokazuje, że konstrukcje inline upraszczają również montaż i osiowanie, co przyczynia się do stałej jakości i długoterminowej trwałości.

Jaka jest zasada konstrukcyjna przekładni planetarnych kątowych?

Przekładnie planetarne kątowe zostały zaprojektowane tak, aby zmieniać kierunek przenoszenia mocy o 90 stopni. Osiąga się to zwykle poprzez integrację stopnia przekładni stożkowej lub hipoidalnej w połączeniu ze stopniem redukcji planetarnej. W przeciwieństwie do modeli wbudowanych, wały wejściowy i wyjściowy są prostopadłe, co pozwala projektantom na przekierowanie ruchu w ograniczonych przestrzeniach maszynowych.

W firmie Raydafon Technology Group Co., Limited często spotykamy konfiguracje pod kątem prostym wybierane dla urządzeń, w których silniki pionowe muszą przenosić obciążenia poziome lub gdzie architektura maszyny ogranicza przestrzeń osiową. W naszych projektach fabrycznych integrujemy precyzyjnie szlifowane przekładnie stożkowe z hartowanymi stopniami planetarnymi, aby zapewnić utrzymanie momentu obrotowego pomimo zmiany kąta.

Podstawowe cechy konstrukcyjne obejmują:

• Prostopadła orientacja wału wejściowego i wyjściowego
• Dodatkowy stopień przekładni do zmiany kierunku
• Wzmocniona obudowa do przenoszenia połączonych obciążeń promieniowych i osiowych
• Elastyczne opcje montażu dla złożonych układów wyposażenia

Chociaż przekładnie planetarne kątowe mogą powodować nieco wyższe straty w przekładni w porównaniu z wersjami rzędowymi, nowoczesne techniki produkcji i zoptymalizowana geometria zębów znacznie zmniejszają tę lukę. W rzeczywistych zastosowaniach korzyści przestrzenne często przewyższają niewielkie różnice w wydajności.

Czym przekładnie planetarne rzędowe i kątowe różnią się wydajnością?

Porównanie wydajności jest jednym z najważniejszych aspektów przy wyborzePrzekładnia planetarna. Konstrukcje rzędowe i kątowe charakteryzują się odrębnymi charakterystykami wydajności, które wpływają na wyjściowy moment obrotowy, wydajność, poziom hałasu i zachowanie termiczne.

Z naszego doświadczenia wynika, że ​​konstrukcje inline są często preferowane w zastosowaniach serwo o dużej prędkości, gdzie dominuje wydajność i precyzja. Jednakże konstrukcje prostokątne doskonale sprawdzają się w scenariuszach, w których ograniczenia układu mechanicznego w przeciwnym razie zagroziłyby integracji systemu. Obie opcje są produkowane w naszej fabryce z zachowaniem identycznych standardów jakości, co gwarantuje niezawodne i długotrwałe działanie.

Dlaczego przekładnie rzędowe i kątowe są używane w różnych zastosowaniach?

Kontekst zastosowania odgrywa decydującą rolę przy wyborze skrzyni biegów. Wbudowane przekładnie planetarne są powszechnie stosowane w robotyce, maszynach CNC i zautomatyzowanych liniach montażowych, gdzie możliwa jest integracja silników w linii prostej. Ich kompaktowy ślad promieniowy i wysoka precyzja czynią je idealnymi do systemów dynamicznego pozycjonowania.

Przekładnie planetarne kątowe są szeroko stosowane w systemach przenośników, maszynach pakujących i urządzeniach dźwigowych. Gdy ramy maszyny ograniczają umiejscowienie silnika, przekierowanie mocy pod kątem 90 stopni umożliwia efektywne wykorzystanie przestrzeni bez utraty wyjściowego momentu obrotowego.

Typowe preferencje aplikacji obejmują:

• Wbudowana przekładnia planetarna do serwoosi, przegubów robotycznych i narzędzi precyzyjnych
• Przekładnia planetarna kątowa do przenośników, obrotnic i podnośników pionowych
• Konstrukcje inline spełniające wymagania dotyczące dużych prędkości i małych luzów
• Konstrukcje kątowe dla kompaktowych, wielokierunkowych układów

W Raydafon Technology Group Co., Limited nasi inżynierowie ds. zastosowań oceniają rodzaj obciążenia, cykl pracy i ograniczenia instalacyjne, aby zalecić optymalną konfigurację przekładni planetarnej dla każdego projektu.

Jak przestrzeń instalacyjna i projekt systemu powinny wpływać na wybór?

Przestrzeń montażowa często decyduje o tym, czy możliwa jest przekładnia rzędowa, czy kątowa. Jednostki liniowe wymagają wystarczającej długości osiowej, ale zapewniają minimalne rozszerzanie promieniowe. Jednostki kątowe zmniejszają wymagania osiowe, zwiększając jednocześnie wymiary promieniowe. Na podstawie naszych projektów dostosowywania fabryk zaobserwowaliśmy, że planowanie układu na wczesnym etapie znacznie zmniejsza koszty przeprojektowania. Inżynierowie, którzy biorą pod uwagę orientację skrzyni biegów na etapie projektowania koncepcyjnego, osiągają lepszą równowagę systemu i dłuższą żywotność podzespołów.

Kluczowe kwestie dotyczące instalacji obejmują:

• Dostępna przestrzeń osiowa i promieniowa
• Orientacja silnika i prowadzenie kabli
• Kierunek obciążenia i wytrzymałość powierzchni montażowej
• Dostępność w celu konserwacji

Nasz zespół w Raydafon Technology Group Co., Limited często współpracuje z producentami OEM w celu dostosowania wymiarów obudów, połączeń wałów i kołnierzy montażowych, aby zapewnić bezproblemową integrację z istniejącym sprzętem.

Jakie parametry produktu mają największe znaczenie przy porównaniu tych dwóch typów?

Porównując rzędowe i kątowe przekładnie planetarne, parametry techniczne stanowią obiektywne kryteria wyboru. Obie konstrukcje mogą być produkowane zgodnie z wymagającymi specyfikacjami, ale ich zakresy parametrów mogą się różnić w zależności od konstrukcji.

Nasz fabryczny proces produkcyjny zapewnia stałą kontrolę parametrów zarówno w modelach liniowych, jak i prostokątnych. Łącząc dobór materiałów, obróbkę cieplną i precyzyjną obróbkę, zapewniamy stabilną jakość niezależnie od konfiguracji.

Wniosek: w jaki sposób właściwy wybór może poprawić wydajność systemu?

Zrozumienie różnic między rzędowymi i kątowymi przekładniami planetarnymi umożliwia podejmowanie bardziej świadomych decyzji zarówno na etapie projektowania, jak i zakupu. Projekty inline zapewniają wyjątkową wydajność i prostotę, podczas gdy projekty kątowe zapewniają niezrównaną elastyczność w ograniczonych układach. Żadna z opcji nie jest powszechnie lepsza; optymalny wybór zależy od wymagań specyficznych dla aplikacji.

W Raydafon Technology Group Co., Limited wierzymy, że dobrze dopasowana przekładnia planetarna zwiększa nie tylko wydajność maszyny, ale także długoterminową niezawodność działania. Nasze podejście oparte na inżynierii gwarantuje, że nasze rozwiązania odpowiadają rzeczywistym wymaganiom, począwszy od modeli standardowych po w pełni dostosowane projekty produkowane w naszej fabryce.

Jeśli planujesz nowy projekt lub modernizujesz istniejący sprzęt, nasz zespół techniczny jest gotowy wesprzeć Twój proces wyboru praktycznymi spostrzeżeniami i dostosowanymi zaleceniami.Skontaktuj się z namidzisiaj, aby omówić, w jaki sposób nasze rozwiązania w zakresie przekładni planetarnych mogą poprawić wydajność i konkurencyjność Twojego systemu.

Często zadawane pytania: Jakie są różnice między przekładniami planetarnymi rzędowymi i kątowymi?

P1: Jakie są różnice w wydajności między rzędowymi i kątowymi przekładniami planetarnymi?
A1: Liniowe przekładnie planetarne zazwyczaj osiągają wyższą sprawność, ponieważ moc przepływa wzdłuż prostej osi z mniejszą liczbą punktów zazębienia, natomiast wersje kątowe zawierają dodatkowy stopień przekładni do zmiany kierunku, co skutkuje nieco większymi stratami.

P2: Jakie są różnice między rzędowymi i kątowymi przekładniami planetarnymi w przestrzeni montażowej?
A2: Konstrukcje inline wymagają większej przestrzeni osiowej, ale mniej przestrzeni promieniowej, podczas gdy konstrukcje kątowe zmniejszają długość osiową i umożliwiają elastyczne pozycjonowanie silnika kosztem zwiększonych wymiarów promieniowych.

P3: Jakie są różnice między rzędowymi i kątowymi przekładniami planetarnymi pod względem momentu obrotowego?
Odpowiedź 3: Obie konstrukcje mogą zapewniać podobny poziom momentu obrotowego, jeśli są odpowiednio zaprojektowane, chociaż przekładnie kątowe opierają się na wzmocnionych obudowach, aby wytrzymać łączne kierunki obciążenia.

P4: Jakie są różnice w konserwacji przekładni planetarnych rzędowych i kątowych?
A4: Przekładnie rzędowe zazwyczaj wymagają mniej konserwacji ze względu na prostszą konstrukcję, podczas gdy przekładnie kątowe mogą wymagać dodatkowej kontroli ze względu na stopień przekładni stożkowej.

P5: Jakie są różnice między rzędowymi i kątowymi przekładniami planetarnymi pod względem przydatności do zastosowania?
A5: Przekładnie rzędowe nadają się do systemów o wysokiej precyzji i dużej prędkości, natomiast przekładnie kątowe doskonale sprawdzają się w układach maszyn o ograniczonej przestrzeni lub wielokierunkowych.

P6: Jakie są różnice między rzędowymi i kątowymi przekładniami planetarnymi pod względem złożoności produkcji?
Odpowiedź 6: Projekty kątowe obejmują bardziej złożone procesy obróbki i wyrównywania, podczas gdy projekty inline korzystają z usprawnionej produkcji i montażu.
