Przekładnia planetarna z napędem odchylającym do turbiny wiatrowej
  • Przekładnia planetarna z napędem odchylającym do turbiny wiatrowejPrzekładnia planetarna z napędem odchylającym do turbiny wiatrowej
  • Przekładnia planetarna z napędem odchylającym do turbiny wiatrowejPrzekładnia planetarna z napędem odchylającym do turbiny wiatrowej

Przekładnia planetarna z napędem odchylającym do turbiny wiatrowej

Przekładnia planetarna z napędem odchylającym do turbin wiatrowych — 12 rozmiarów ramy, 1 000–80 000 N·m, przełożenia 297:1–2153:1, obudowa z żeliwa sferoidalnego z potrójnym uszczelnieniem IP67, dla lokalizacji od -40°C do +60°C. Zestawy przekładni są nawęglane i szlifowane do HRC 58–62; pływający nośnik planety utrzymuje błąd transmisji w granicach 0,08° przy obciążeniu podmuchowym. Wspornik łożyska obrotowego montowany na kołnierzu pasuje bezpośrednio do kołnierzy silnika IEC, z opcjami wyjściowymi z wielowypustem lub zintegrowanym zębnikiem. Wyślij moment odchylenia gondoli, ramę silnika i klasę korozyjności miejsca montażu – w ciągu 24 godzin wyślemy dopasowany rysunek interfejsu 2D i wycenę bezpośrednio z fabryki.

System odchylania · Wiatr na lądzie i na morzu

Przekładnia planetarna z napędem odchylającym do turbiny wiatrowej — dane dotyczące doboru, rozmiary ram i wycena fabryczna

Kupno napędu odchylającego nie polega na wybieraniu przełożenia z wykresu. Chodzi o dopasowanie maksymalnego momentu odchylenia gondola, klasa mgły solnej Twojej witryny i kołnierz silnika, który już masz na półce. Raydafon produkuje tę przekładnię planetarną z napędem odchylającym w dwunastu rozmiarach ram, dzięki czemu producenci OEM z lądu i morza mogą określić: moduł, który można przykręcić bezpośrednio do wieży bez konieczności ponownej obróbki interfejsu. Wyślij nam swój przypadek obciążenia gondoli i zwracamy dopasowany rysunek — a nie stronę katalogu.

  • 1 000 – 80 000 N·mNominalny wyjściowy moment obrotowy
  • 297:1 – 2153:1Dostępne przełożenia
  • IP67Potrójne uszczelnienie, odporność na mgłę solną
  • −40°C / +60°COkno operacyjne

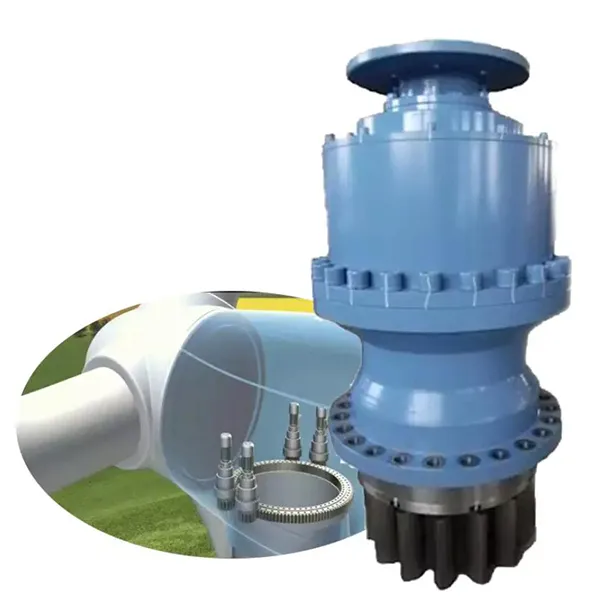

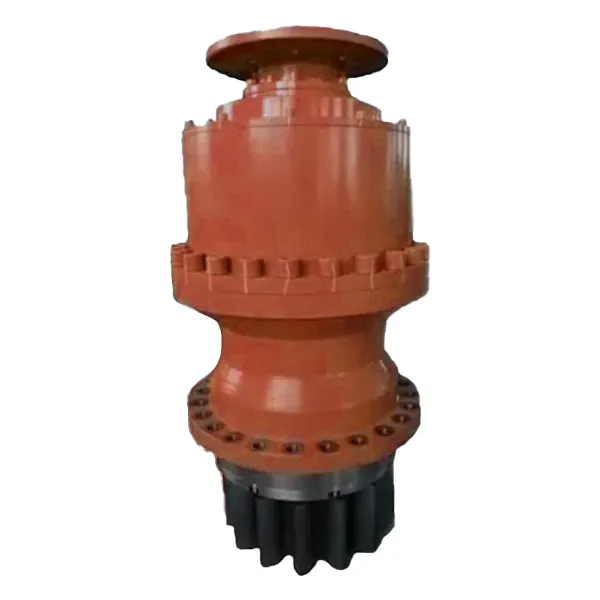

Widoki produktów i przekrój

Co sprawia, że ​​ta przekładnia odchylająca różni się od standardowej jednostki planetarnej

Napęd odchylania przez całe życie utrzymuje wirnik pod wiatr, korygując małe kąty tysiące razy dziennie przy obciążeniu podmuchowym. Ten cykl pracy obciąża zęby przekładni i uszczelkę znacznie bardziej niż praca ciągła transmisja tak. Cztery decyzje projektowe dotyczące tego urządzenia bezpośrednio odnoszą się do tego problemu.

01

Podział obciążenia na trzy do czterech planet

Wielostopniowy układ planetarny rozdziela wejściowy moment obrotowy na każdą planetę w siatce, wycinając pojedynczy ząb obciążenie powierzchniowe o około 40% w porównaniu z układem z równoległym wałem. Na maszynie o mocy 3 MW szczyt moment jest rozłożony na kilka ścieżek styku zamiast na jedną, co powoduje, że wżeruje się z dala od boki zębów po latach korekcji odchylenia.

02

Zestaw kół zębatych nawęglany i szlifowany, HRC 58–62

Koła zębate ze stali stopowej poddawane są nawęglaniu i hartowaniu, a następnie w celu kompensacji modyfikacji profilu ugięcie pod obciążeniem. Twardość powierzchni mieści się w przedziale HRC 58–62, za nią znajduje się twardy rdzeń. Dynamiczny hałas zmierzony na stanowisku badawczym utrzymuje się na poziomie poniżej 65 dB(A) — znacznie poniżej 80 dB(A) typowego dla starszych skrzynie biegów odchylenia. Zobacz naszeprecyzyjna produkcja przekładnistrona zawierająca pełny łańcuch procesów.

03

Jednoczęściowa obudowa z żeliwa sferoidalnego, potrójne uszczelnienie IP67

Obudowa jest odlewana jako pojedynczy korpus z żeliwa sferoidalnego (QT400-18AL), poddawana obróbce cieplnej do wytrzymałości na rozciąganie około 600 MPa. Brak linii podziału oznacza brak ścieżki dla wilgoci. Trójstopniowy układ uszczelniający — uszczelka wargowa, labirynt i bariera przeciw tłuszczowi — posiada stopień ochrony IP67 przed mgłą solną, kurzem i wahaniami temperatury od -40°C do +60°C spotykane zarówno na Morzu Północnym, jak i na pustyniach.

04

Gotowy do podłączenia czujnika i możliwy do serwisowania w terenie

Opcjonalnie można zamówić czujniki wibracji i temperatury łożysk, których odczyt odbywa się przez krawędź moduł, który sygnalizuje dryfowanie flag na około 72 godziny przed poważną awarią. Łożyska nadają się do ponownego smarowania, podobnie jak uszczelki nie wymaga konserwacji, dzięki czemu moduł można wyciągnąć i ponownie zamontować na wieży. Modułowy montaż cięć pojedynczych przestoje w świadczeniu usług o około 60% w porównaniu z tradycyjnym stosem.

Parametry wydajności

Specyfikacja ogólna — Przekładnia planetarna z napędem odchylającym
Zakres wyjściowego momentu obrotowego 1 000 – 80 000 N·m
Przełożenia i = 300 – 2000
Wsparcie Wspornik łożyska obrotu, montowany kołnierzowo
Hamulec elektryczny Typ prądu stałego i przemiennego
Wał wyjściowy Wielowypustowy lub ze zintegrowanym zębnikiem; wały wyjściowe wsparte na łożyskach o dużej wytrzymałości
Stosowane silniki Silniki elektryczne IEC

Rozmiar ramy, przełożenie i typ hamulca dobierane są na podstawie momentu odchylenia gondoli i kołnierza silnika. Jeśli Twoja witryna ma wysoką klasę turbulencji, zapytaj o kolumnę obniżonego momentu obrotowego.

Rozmiary ram, momenty obrotowe i przełożenia

Standardowe rozmiary ram — nominalny i szczytowy statyczny wyjściowy moment obrotowy
Typ Nominalny wyjściowy moment obrotowy (N·m) Szczytowy statyczny wyjściowy moment obrotowy (N·m) Stosunek (i)
700L 1000 2000 297 – 2153
701L 2000 4000 297 – 2153
703AL 2500 5000 278 – 1866
705AL 5000 10 000 278 – 1866
706BL4 8000 15 000 203 – 2045
707AL4 12 000 25 000 278 – 1856
709AL4 18 000 30 000 278 – 1856
711BL4 35 000 80 000 256 – 1606
710L4 25 000 50 000 329 – 1420
711L4 35 000 80 000 256 – 1606
713L3 50 000 100 000 250 – 1748
715L4 80 000 140 000 269 ​​– 1390

Nie wiesz, która rama pasuje? Wyślij do nas średnicę gondoli, moc silnika odchylenia i wymaganą prędkość odchylenia biurku inżynierskim, a my zwrócimy pasujący typ w ciągu trzech dni roboczych.

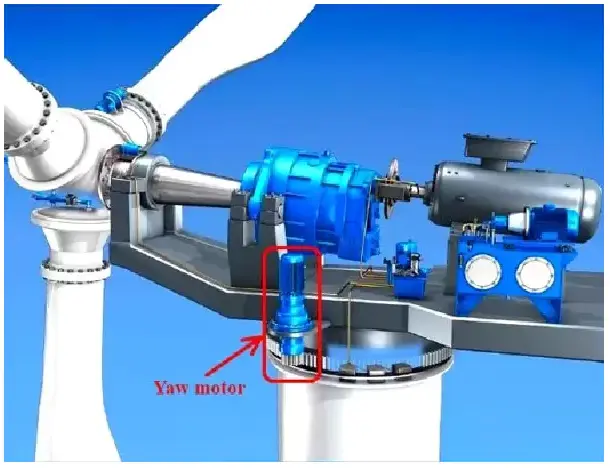

Jak napęd Yaw przenosi moment obrotowy do gondoli

  1. Koło słoneczne przejmuje sygnał wejściowy silnika

    Silnik odchylenia napędza koło słoneczne, które jest końcem wejściowym mocy pociągu. Ponieważ sprzęt przeciwsłoneczny jest mały w porównaniu z kołem koronowym, obraca się szybko i przenosi niski moment obrotowy — czyli dokładnie to, co odpowiada normie IEC silnik jest dobry.

  2. Planety krążą pomiędzy Słońcem a pierścieniem wewnętrznym

    Trzy lub cztery koła planetarne zazębiają się jednocześnie z kołem słonecznym i wewnętrznym kołem koronowym. Każdy planeta obraca się na swoim łożysku, krążąc wokół Słońca, więc obciążenie jest raczej dzielone skoncentrowane na pojedynczej parze zębów.

  3. Nośnik planetarny zapewnia niską prędkość i wysoki moment obrotowy

    Nośnik zbiera ruch orbitalny każdej planety i przekazuje go do wału wyjściowego – wielowypustowego lub z integralnym zębnikiem — napędzającym wieniec obrotowy i obracającym gondolę. Redukcja jest ustalana przez liczba zębów pierścienia i słońca plus liczba planet w siatce.

  4. Pływający nośnik pochłania wahania momentu wywołane podmuchami

    Kiedy siła wiatru powoduje zmiany momentu odchylenia, konstrukcja pływającego nośnika umożliwia zmianę położenia kół zębatych nieznacznie, tak aby co najmniej trzy zęby pozostały w kontakcie. Dane laboratoryjne i terenowe pokazują, że błąd transmisji utrzymuje się wewnątrz 0,08° przy wahaniach momentu ±12%, w porównaniu do około 0,3° w przypadku konwencjonalnego wału równoległego jednostka. Elastyczne wsparcie — guma o wysokim tłumieniu w połączeniu z metalowymi podkładkami — wytrzymuje wstrząsy o wysokiej częstotliwości zanim dotrze do boku zęba.

  5. Cyrkulacja ciśnieniowa i smarowanie rozbryzgowe zapewniają chłód

    Obracające się koła zębate wyrzucają olej do kanału olejowego obudowy, podczas gdy pompa zasila łożyska planetarne 8 l/min. W temperaturze -25°C układ nadal utrzymuje lepkość w zakresie ISO VG 320, dzięki czemu przekładnie nie ścierają się zimny start. Spiralny kanał olejowy w połączeniu z żebrami chłodzącymi przenosi ciepło do obudowy; w trybie ciągłym przy odchyleniu miska olejowa utrzymuje temperaturę poniżej 60°C, czyli o około 12°C mniej niż w przypadku konwencjonalnego układu, co spowalnia starzenie się smaru.

Co mówią operatorzy po instalacji

„Osiemnaście miesięcy na platformie na Morzu Północnym bez awarii. Uszczelnienie i konstrukcja antykorozyjna pomogły nam wydatki na konserwację o około 40%, a reakcja na zmianę kierunku jazdy w warunkach tajfunu jest o około 25% szybsza niż jednostki, które prowadziliśmy wcześniej. Pozycjonowanie gondoli utrzymuje się na poziomie ±0,15°, co podnosi roczne wytwarzanie o blisko 8%. Kiedy pojawił się problem z dopasowaniem silnika, inżynierowie rozwiązali go zdalnie w ciągu trzech godzin.

Hansa MülleraKierownik ds. zakupów technicznych, EnerWind Energy Group, Niemcy

„Wyposażyliśmy obiekt o mocy 3 MW na pustyni w Kalifornii w te napędy odchylenia. Wytrzymują one temperaturę dzienną i nocną wynoszącą 60°C obracać się, pracować około 30% ciszej niż stare skrzynie biegów i utrzymywać pozycjonowanie ±0,1° – samo to się poruszało wydajność wytwarzania wzrosła o 7%. Zespół obsługi posprzedażnej przeprowadza kwartalne inspekcje i wymienia zużyte filtry smaru, zanim stały się problemem.”

Lucasa ThompsonaEnergia odnawialna GreenPower, Stany Zjednoczone

„Sześć miesięcy rozpoczęcia szkockiego projektu morskiego przy średniej prędkości wiatru 12 m/s: zero wycieków, zero nieprawidłowości hałasu i reakcji na odchylenie o około 20% szybciej niż w przypadku pierwotnego rozwiązania, które dodało 9% wiatru wydajność. Ich zespół techniczny był z nami od uruchomienia poprzez monitorowanie danych, a nawet ponownie dostrojono parametry smarowania, co powinno wydłużyć żywotność o około 15%.

Ethana CarteraWindHorizon Energy, Wielka Brytania

Gotowy do określenia napędu Yaw?

Podaj nam moment odchylenia gondoli, ramę silnika i klasę korozji miejsca. Odpowiemy rekomendacją rozmiar ramy, rysunek interfejsu 2D i wycena bezpośrednio z fabryki – zwykle w ciągu 24 godzin. Pełny zakres dostępne na naszymskrzynia biegów turbiny wiatrowejstronę lub przeglądaj szerzejprzekładnia planetarnaszereg.
