Wał przegubowo-teleskopowy do pionowych mieszalników pasz Peecon
  • Wał przegubowo-teleskopowy do pionowych mieszalników pasz PeeconWał przegubowo-teleskopowy do pionowych mieszalników pasz Peecon
  • Wał przegubowo-teleskopowy do pionowych mieszalników pasz PeeconWał przegubowo-teleskopowy do pionowych mieszalników pasz Peecon

Wał przegubowo-teleskopowy do pionowych mieszalników pasz Peecon

Zamienne wały przegubowo-teleskopowe do pionowych wozów paszowych PEECON 865, 1100, 1300 i 1500. Wał główny o stałej prędkości obrotowej CAT6; opcje wielowypustów od strony ciągnika 1.375-6 (540 obr/min), 1.375-21 (1000 obr/min) i 1.750-20 (1000 obr/min); wejście po stronie miksera, zazwyczaj 1,750-6. Moment obrotowy sprzęgła automatycznego wyłączania 2500–3500 N·m; jarzma ze śrubą ścinaną o wytrzymałości 2920 N·m. Długość wału, rozmiar jarzma, kombinację wielowypustów i konfigurację tarczy można dostosować do rysunku. MOQ i czas realizacji są potwierdzane dla każdego zamówienia, ponieważ zależą od modelu i konfiguracji. Wyślij model swojego mieszalnika i wielowypust WOM ciągnika – potwierdzimy kombinację układu napędowego i wystawimy wycenę.

Hurtowa wymiana układu napędowego · Seria mieszalników pionowych PEECON

Hurtowy wał przegubowo-teleskopowy do pionowych mieszalników pasz PEECON — dane techniczne, MOQ, dostosowanie i czas realizacji wymiany mieszalnika pasz

W przypadku awarii wału odbioru mocy pionowego mieszalnika paszy prasa lub mieszalnik zatrzymuje się i zostaje podjęta decyzja o wymianie trzy sprawdzenia: jaki model PEECON, jaki wielowypust od strony ciągnika oraz jaki moment obrotowy sprzęgła może osiągnąć skrzynia mieszalnika weź. Na tej stronie wyszczególniono te trzy elementy w porównaniu z czterema modelami mikserów z tej serii, łącznie z głównym modelem CV numery części wału i sprzęgła, dzięki czemu możesz potwierdzić specyfikację, zanim poprosisz o wycenę.

Ceny i MOQCytat
Czas realizacjiNa zamówienie
PersonalizacjaOparty na rysunku
DokumentyNa żądanie

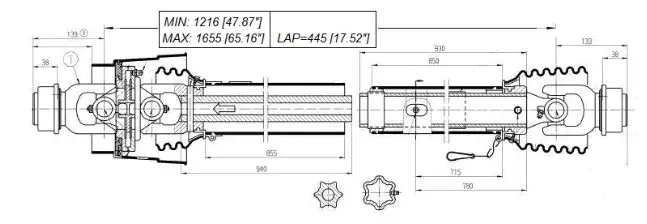

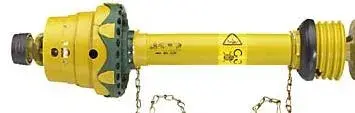

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Pionowy mieszalnik paszowy PEECON Wał przegubowo-teleskopowy — przegub homokinetyczny CAT6 i końcówka sprzęgła serii 2500.

Kluczowe dane techniczne

  • Wał głównyStała prędkość CAT6
  • Splot ciągnika1,375-6 · 1,375-21 · 1,750-20
  • Wejście mikseraZwykle 1,750-6
  • Moment obrotowy wału3800 N·m znamionowy / 4200 N·m szczytowy
  • Moment obrotowy sprzęgła2500 – 3500 N·m
  • Jarzmo śruby ścinanej2920 N·m
  • Modele mikserów865 · 1100 · 1300 · 1500
  • Moc ciągnikaMinimalna moc 95 – 200 KM
  • PersonalizacjaDługość, jarzmo, wielowypust, tarcza

Zestawienie modeli — który mikser PEECON potrzebuje jakiego wału odbioru mocy

PEECON865
  • Pojemność865 CFT
  • Ślimaki2
  • Min. moc95 KM
  • Układ napędowyCV kategorii 6
  • KlinTraktorem
PEECON1100
  • Pojemność1100 CFT
  • Ślimaki2
  • Min. moc135 KM
  • Układ napędowyCV kategorii 6
  • KlinTraktorem
PEECON1300
  • Pojemność1300 CFT
  • Ślimaki3
  • Min. moc180 KM
  • Układ napędowyCV kategorii 6
  • KlinTraktorem
PEECON1500
  • Pojemność1500 CFT
  • Ślimaki3
  • Min. moc200 KM
  • Układ napędowyCV kategorii 6
  • KlinTraktorem

Większość ciągników w tym zakresie mocy wykorzystuje końcówkę WOM 1.750-20, a większość mieszadeł PEECON w tym zakresie wykorzystuje końcówkę WOM 1.750-6 wał. Obie strony dopasowywane są niezależnie – strona mieszalnika jest mocowana przez mieszalnik, strona ciągnika jest mocowana przez traktor. Potwierdź oba przed złożeniem zamówienia.

Wał główny o stałej prędkości CAT6 — numery części zespołu i półosi

Kompletny zespół CV i referencja półosi dla wału głównego CAT6
Wał wyjściowy ciągnika Kompletny numer części zespołu CV Numer części wału CV 1/2 Połowa osprzętu (2500) Numer części
540 obr./min, 1,375 cala × 6 wypustów 392206 392206-PÓŁ 2500-POŁOWA OSPRZĘTU
1000 obr/min, 1,375" × 21 wypustów 392221 392221-PÓŁ 2500-POŁOWA OSPRZĘTU
1000 obr/min, 1,750" × 20 wypustów 392220 392220-PÓŁ 2500-POŁOWA OSPRZĘTU

Kompletny zespół CV jest dostarczany ze wstępnie nasmarowanym złączem. Jeśli konieczna jest wymiana tylko jednej połowy, półosi numer części to ta, którą zamawiasz. Połowa narzędzia jest wspólna dla wszystkich trzech wariantów od strony ciągnika.

Wybór sprzęgła i jarzma — momenty obrotowe i numery części

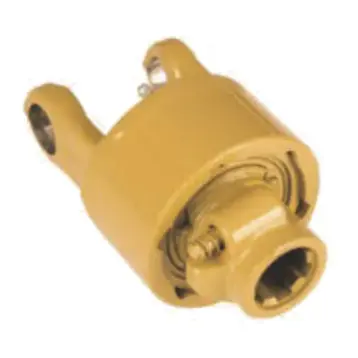

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Automatyczne sprzęgło wyłączające serii 2500 — korpusy K64 i K64/24.
Automatyczne sprzęgła wyłączające serii 2500
Numer części Model Średnica Splajny Moment obrotowy
134467 K64/24 1.750 20 3500 N·m
LAF20250MDAL67 K64 1.750 20 2500 N·m
135416 K64/24 1.375 6 2700 N·m
135362 K64/24 1.750 6 2700 N·m
135986 K64/24 1.750 20 2700 N·m

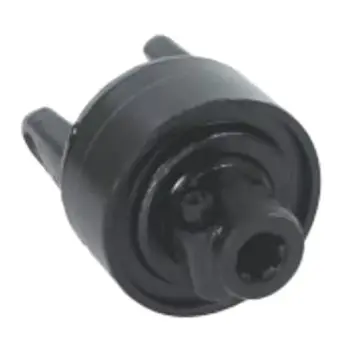

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Jarzma ze śrubą ścinaną serii 2500 — korpusy KB61, KB61/2 i BTL.
Jarzma śrub ścinanych serii 2500
Numer części Model Średnica Splajny Moment obrotowy
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2920 N·m
355272 KB61/2 1.375 6 2920 N·m
4250104 KB61/2 1.375 6 2920 N·m
BTL67205610A BTL 1.750 20 2920 N·m
4250105 KB61/2 1.750 20 2920 N·m
BTL67345610A KB61 1.750 6 2920 N·m
338427 KB61/2 1.750 6 2920 N·m
392340 KB61/2 1,9375 RD Klucz 0,50 —

Obie rodziny sprzęgieł nie są zamienne w trakcie eksploatacji. Automatyczne sprzęgła wyłączające włączają się ponownie po poślizgu, tzw pasują do mieszadeł, które podczas rozruchu napotykają sporadyczne przeciążenia. Jarzma śrub ścinanych poświęcają śrubę w przypadku przeciążenia i należy je ponownie przykręcić przed ponownym uruchomieniem mieszalnika, dlatego pasują do mieszadeł, w których łatwiej jest wymienić zepsutą śrubę niż przegrzany pakiet sprzęgła. Pełne odniesienia do szerszego asortymentu znajdują się na stronieWał przegubowo-teleskopowy do mieszalników paszstrona.

Szczegóły specyfikacji — wał, przegub i osłona

Wał i przegub

Wał główny
Stała prędkość CAT6
Materiał wału
Hartowana stal stopowa, szlifowana
Średnica wału
φ62 mm
Wspólny kąt
±45°
Łożysko
Wałek czterosferyczny
Znamionowy moment obrotowy
3800 N·m
Maksymalny moment obrotowy
4200 N·m
Zakres prędkości
540 – 1000 obr./min

Pieczęć i ochrona

Materiał uszczelnienia
Uwodorniony kauczuk nitrylowy
Temperatura uszczelnienia zakres
-45°C do 130°C
Osłona przeciwpyłowa
Trójwargowy ze spiralnym rowkiem na wióry
Tarcza
Pełne pokrycie, szybkie złącze
Moc ciągnika
80 – 220 KM
Kompatybilność miksera
PEECON, KUHN (20 m3 i więcej)
Personalizacja
Długość, jarzmo, wielowypust, tarcza
Dokumentacja
Dostarczane na zamówienie

Powyższe dane techniczne odzwierciedlają obecną wersję produkcyjną. W przypadku niestandardowej długości wału lub rozmiaru jarzma, rządzi rysunek. Szerszy asortyment dla innych marek mieszalników pasz, m.inMieszalniki pasz Supreme, jest wymienione na stronie kategorii i dopasowanieprzekładnia mieszalnika paszjest na osobnej stronie.

Sposób potwierdzenia zamówienia

Wyślij model i splajn

Podaj model mieszalnika PEECON (865 / 1100 / 1300 / 1500) i wielkość końcówki WOM ciągnika.

Potwierdź układ napędowy

Zwracamy pasujący zespół CV, rodzinę sprzęgła i kombinację numerów części.

Rysunek i cytat

W przypadku niestandardowych długości lub jarzm rysunek jest wydawany przed produkcją. Oferta zawiera MOQ i czas realizacji potwierdzonej konfiguracji.

Produkcja i wysyłka

Wały standardowe poruszają się według potwierdzonego harmonogramu; niestandardowe wały przesuwają się po zatwierdzeniu rysunku.

MOQ i czas realizacji podawane są dla każdego zamówienia, ponieważ zależą od modelu, kombinacji splajnów i tego, czy wał jest standardowy lub wykonany według rysunku. Nic na tej stronie nie jest związane z ustaloną liczbą, która nie utrzymałaby się przez jakiś czas inna konfiguracja. TheZakres wału odbioru mocystrona wymienia inne kategorie rolnictwa.

Często zadawane pytania

Do jakich modeli mieszadeł PEECON pasuje ten wał odbioru mocy?

Modele 865, 1100, 1300 i 1500. Minimalna moc ciągnika dla każdego z nich wynosi odpowiednio 95 KM, 135 KM, 180 KM i 200 KM, jak podano w powyższej tabeli modeli. Wszystkie cztery napędzają wał główny o stałej prędkości CAT6.

Jaki wielowypust zastosowano po stronie ciągnika i po stronie mieszalnika?

Większość ciągników w tej gamie wykorzystuje wielowypust 1.750-20, a większość betoniarek wykorzystuje wał wejściowy 1.750-6. Dostępne są również opcje 1.375-6 (540 obr/min) i 1.375-21 (1000 obr/min) montowane od strony ciągnika. Strona ciągnika i strona mieszalnika są dopasowywane niezależnie – oba należy potwierdzić przed złożeniem zamówienia.

Jaki jest moment obrotowy wału i sprzęgła?

Wał główny CAT6 ma znamionowy moment obrotowy 3800 Nm ciągły i chwilowy szczytowy 4200 Nm. Automatyczne sprzęgła odcinające serii 2500 mają moment obrotowy od 2500 Nm do 3500 Nm. Jarzma ze śrubą ścinaną mają moment obrotowy 2920 N·m.

Czy możecie dostarczyć wał lub jarzmo o niestandardowej długości?

Tak. Długość wału, rozmiar jarzma, kombinację wielowypustów i konfigurację tarczy można dostosować do rysunku. Prześlij wymiary istniejącego wału lub szkic z zaznaczonymi środkami połączeń, a my potwierdzimy wykonalność.

Jakie są MOQ i czas realizacji?

MOQ i czas realizacji są potwierdzane dla każdego zamówienia. Zależą one od modelu, kombinacji wielowypustów oraz tego, czy wał jest standardowy, czy wykonany na wymiar. Wyślij model mieszalnika i wielowypust WOM ciągnika, a my wystawimy ofertę cenową zawierającą MOQ i czas realizacji dla tej konfiguracji.

Poproś o wycenę miksera PEECON

Wyślij model mieszalnika PEECON (865 / 1100 / 1300 / 1500) i końcówkę WOM ciągnika (1.375-6, 1.375-21 lub 1,750-20). Potwierdzamy kombinację układu napędowego i numer części oraz wystawiamy ofertę z MOQ i czasem realizacji dla tej konfiguracji. Niestandardowe długości i jarzma są podawane w oparciu o rysunek.
