Wymiana sprzęgła zębatego GICLZ w kształcie bębna

Sprzęgło bębnowe GICLZ firmy Raydafon zostało zaprojektowane specjalnie z myślą o przenoszeniu mocy o wysokim momencie obrotowym w ciężkich maszynach przemysłowych – np. hutach stali, cementowniach i sprzęcie górniczym. Jest to podstawowa część przekładni, która sprawdza się w trudnych, bezlitosnych warunkach pracy. Co go wyróżnia? Ząb w kształcie bębna wykonany z wytrzymałej stali 42CrMo. Taka konstrukcja pozwala mu obsługiwać moment obrotowy do 2000 kN·m, pasować do średnic otworów w zakresie od 50 mm do 400 mm, a nawet radzić sobie z niewspółosiowością kątową do 1,5 stopnia – a wszystko to przy zachowaniu bardzo niskiego luzu, co zapewnia płynny i stały przepływ mocy.

W przypadku ciężkich maszyn to sprzęgło bębnowe o wysokim momencie obrotowym znacznie zmniejsza zużycie podzespołów. Jest idealne jako sprzęgło przekładni bębnowej przeznaczone specjalnie do ciężkich maszyn i najlepszy wybór w przypadku sprzęgieł przekładni bębnowej, które pasują jak ulał do urządzeń przemysłowych. Wąskie tolerancje produkcyjne firmy Raydafon oznaczają, że sprzęgło to sprawdza się w trudnych warunkach przemysłowych — mniej wibracji wpływających na wydajność sprzętu i znacznie mniej wyjazdów konserwacyjnych (co także oszczędza czas i pieniądze).

Oto kolejna wygrana: sprzęgło bębnowe GICLZ posiada certyfikat ISO 9001. Zęby przekładni są smarowane dokładnie tam, gdzie się zazębiają, a cała jednostka jest wytrzymała, dzięki czemu działa dłużej nawet w przypadku gęstego kurzu lub skrajnych temperatur. Instalacja jest również prosta dzięki kompaktowej, spawanej konstrukcji — idealnej do walcarek, systemów przenośników i podobnych konfiguracji. Nic dziwnego, że jest to wyjątkowe, trwałe sprzęgło z przekładnią bębnową i ulubione rozwiązanie w przypadku niestandardowych sprzęgieł z przekładnią bębnową dostosowanych do sprzętu górniczego.

Firma Raydafon z siedzibą w Chinach oferuje wszelkiego rodzaju niestandardowe ulepszenia dla firm na całym świecie. Potrzebujesz konkretnego rozmiaru? Zrobione. Chcesz nawęglania (lub innej obróbki powierzchni) w celu uzyskania dodatkowej trwałości? Bez problemu. A wszystko to w konkurencyjnych cenach – bez obniżania jakości. Dodaj to sprzęgło do swojej konfiguracji, a uzyskasz dłuższą żywotność sprzętu i lepszą ogólną wydajność. Dla firm z przemysłu ciężkiego, które chcą unowocześnić swoje systemy przesyłowe, jest to solidny i niezawodny wybór.

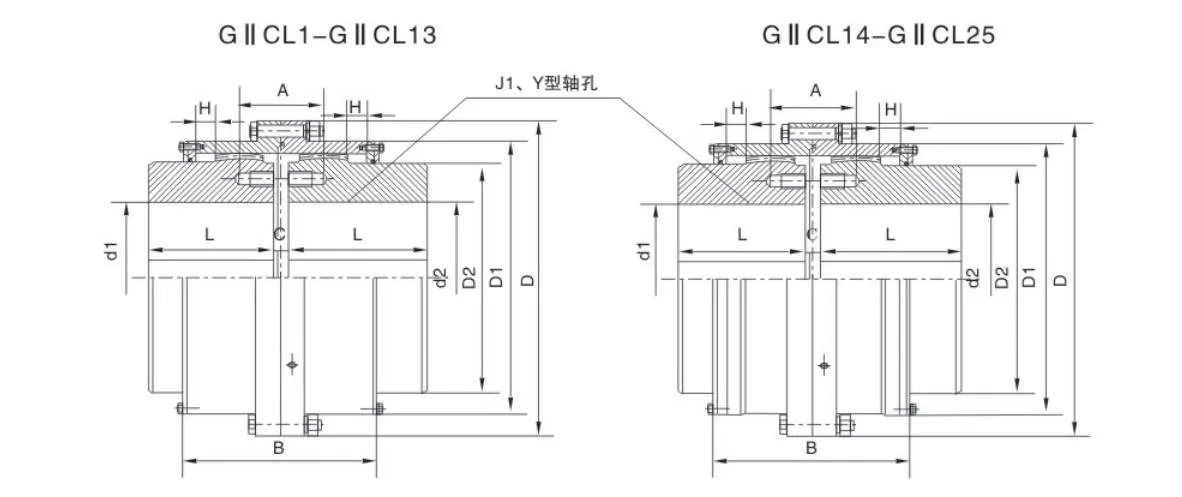

Specyfikacja produktu

(1) Jakość i moment bezwładności są obliczone w przybliżeniu.

przez Najmniejsza średnica długości osi.

(2) Pierścień uszczelniający D2≥465mm przyjmuje się za pomocą okrągłej powierzchni filcowanej gumą.

(3) rozmiary otworów na oś oznaczone „*” w tabeli dotyczą tylko połowy sprzęgła dz.

(4) umożliwić kompensację orientacji 1e 30'.

(5) Zezwalaj na kompensację promieniową ΔY=0,026 ΔA.

Zalety produktu

Jako podstawowy produkt w linii komponentów mechanicznych przekładni firmy Raydafon, sprzęgło bębnowe GICLZ niezmiennie wykazuje wyjątkową wydajność w różnych scenariuszach przemysłowych, które wymagają stabilnego przenoszenia mocy. To bardzo popularne elastyczne sprzęgło bębnowe może nie tylko skutecznie poprawić wydajność pracy sprzętu, ale także dokładnie rozwiązać różne typowe problemy w procesie łączenia wałów, co czyni go preferowanym elementem dla wielu przedsiębiorstw przemysłowych przy konfiguracji systemów przekładniowych.

Pod względem przenoszenia momentu obrotowego sprzęgło bębnowe GICLZ charakteryzuje się wyjątkowo wysoką wydajnością i można je nazwać doskonałym sprzęgłem zębatym o wysokim momencie obrotowym. Z łatwością radzi sobie z różnymi dużymi obciążeniami, a sprawność przekładni sięga 99,7%. Ta doskonała wydajność pozwala mu odgrywać niezastąpioną rolę w warunkach pracy przy niskich prędkościach i dużych obciążeniach w takich dziedzinach, jak górnictwo i hutnictwo, zapewniając niezawodne gwarancje przekładni dla stabilnej produkcji w tych gałęziach przemysłu.

Co więcej, sprzęgło bębnowe GICLZ ma również doskonałą zdolność dostosowywania się do niewspółosiowości i jest mocnym sprzęgłem zębatym o dużym niewspółosiowości. Może skutecznie kompensować niewspółosiowość kątową, promieniową i osiową. Zwłaszcza zoptymalizowane przemieszczenie kątowe skutecznie poprawia stan kontaktu z powierzchnią zęba. W porównaniu ze sprzęgłami z zębami prostymi znacznie wydłuża ich żywotność, skraca czas przestojów i konserwacji sprzętu spowodowanych zużyciem sprzęgła, a także dodatkowo poprawia ciągłość pracy całego systemu produkcyjnego.

Duża trwałość i niskie koszty konserwacji to także istotne zalety tego sprzęgła firmy Raydafon. Wykonany jest z materiałów o wysokiej wytrzymałości i trwałości, charakteryzujących się niskim poziomem hałasu i niskimi wibracjami podczas pracy. Nie tylko zmniejsza własne tempo zużycia, ale także łagodzi utratę podłączonego sprzętu. Jest to niezawodne, elastyczne sprzęgło zębate do zastosowań przemysłowych, odpowiednie do trudnych warunków, takich jak przemysł chemiczny i energia odnawialna. W dziedzinach o niezwykle wysokich wymaganiach dotyczących wydajności sprzętu zapewnia stabilną wydajność i pomaga przedsiębiorstwom obniżyć koszty eksploatacji i konserwacji sprzętu.

Ponadto konstrukcja bębnowego sprzęgła zębatego GICLZ w pełni uwzględnia wygodę montażu i długoterminową kontrolę kosztów. Jego zwarta konstrukcja w połączeniu z dużą nośnością zapewnia wydajną pracę jako przemysłowe sprzęgło zębate, które może wspierać długoterminową, ciągłą pracę sprzętu bez częstych interwencji konserwacyjnych. Ta koncepcja projektowa jest w dużym stopniu spójna z zaangażowaniem firmy Raydafon w dostarczanie wysokiej jakości wymiennych komponentów na rynek globalny, dostarczając bardziej opłacalne rozwiązania w zakresie transmisji dla przedsiębiorstw przemysłowych na całym świecie.

Charakterystyka produktu

Sprzęgło bębnowe GICLZ produkowane przez firmę Raydafon jest ściśle zgodne z normami JB/ZQ w zakresie podstawowych parametrów i wymiarów oraz w pełni spełnia wymagania Specyfikacji Technicznej JB/ZQ4382-86 dla sprzęgieł zębatych. Jest to bardzo preferowane elastyczne sprzęgło zębate w kształcie bębna w przemysłowych skrzyniach biegów. Specjalnie zaprojektowane do łączenia poziomych współosiowych wałów przekładni, sprzęgło to może elastycznie dostosowywać się do odchyleń kątowych i promieniowych przemieszczeń wałów w rzeczywistych warunkach pracy. Umożliwia również ograniczony swobodny ruch osiowy wałów, łatwo radząc sobie z rozszerzalnością cieplną i kurczeniem się wałów spowodowanymi zmianami temperatury podczas pracy, zapewniając w ten sposób niezawodną gwarancję stabilnego przenoszenia sprzętu.

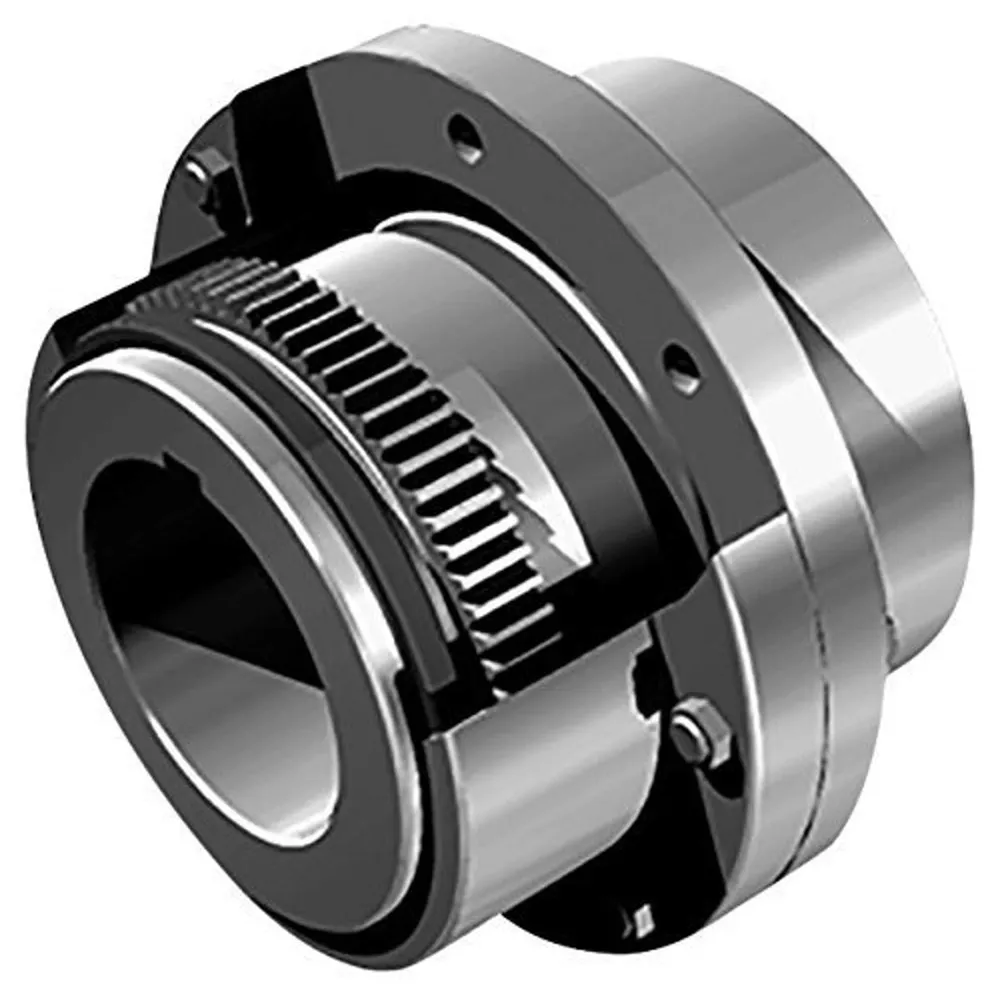

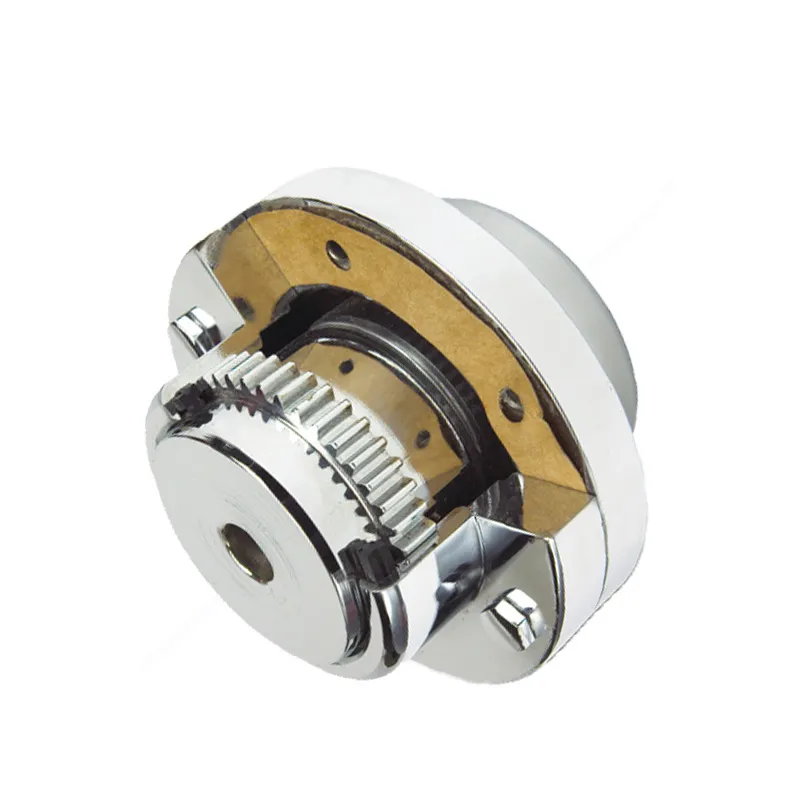

Najważniejszą cechą konstrukcyjną bębnowego sprzęgła zębatego GICLZ jest jego zewnętrzna konstrukcja tulei zębatej w kształcie bębna. Taka konstrukcja umożliwia osiągnięcie optymalnego stanu zazębienia wewnętrznych i zewnętrznych zębów sprzęgła, znacząco poprawiając stabilność przekładni. Sprzęgło wykonane jest z wysokiej jakości stali o średnio twardych powierzchniach zębów. Bazując na solidnym materiale i rozsądnej konstrukcji, staje się ono wysokowydajnym sprzęgłem bębnowym o wysokim momencie obrotowym, charakteryzującym się doskonałą nośnością i zdolnym z łatwością sprostać wymaganiom w zakresie przekładni o dużych obciążeniach w scenariuszach przemysłowych. Aby jeszcze bardziej poprawić jego działanie, powierzchnie zębów można poddać obróbce hartowania, aby osiągnąć standardową twardość HRC ≥ 56. Po hartowaniu nośność sprzęgła jest znacznie zwiększona przy jednoczesnym zachowaniu jego lekkiej charakterystyki i niskiej bezwładności obrotowej, bez nakładania dodatkowych obciążeń na wał.

Pod względem niezawodności sprzęgło bębnowe GICLZ również sprawdza się znakomicie. Wyposażony jest w zaawansowane struktury smarujące i elementy uszczelniające. Dobre smarowanie może zmniejszyć zużycie powierzchni zębów, a wysokiej jakości uszczelnienie może skutecznie zapobiegać wyciekom oleju smarowego i przedostawaniu się zanieczyszczeń. To nie tylko wydłuża żywotność sprzęgła, ale także upraszcza codzienną konserwację. Jako sprzęgło bębnowe z dużą kompensacją niewspółosiowości, jego symetryczna konstrukcja zapewnia jego komponentom doskonałą wymienność, dzięki czemu konserwacja i wymiana części są wydajniejsze i wygodniejsze. Gdy robocza prędkość liniowa sprzęgła przekracza 36 m/s, precyzyjne wyważanie dynamiczne zapewnia stabilną pracę sprzętu, zapobiegając wibracjom powodowanym pracą przy dużych prędkościach i wpływającym na dokładność przekładni.

Aby spełnić wymagania dotyczące połączeń różnych urządzeń, sprzęgło bębnowe GICLZ oferuje różnorodne schematy konfiguracji otworów na wały, obejmujące wiele kombinacji otworów na wały, takie jak typ Y, typ Z1 i typ J1. Niezależnie od rodzaju połączenia wałów, można znaleźć odpowiednią metodę montażu. Raydafon posiada kompleksową ofertę w zakresie sprzęgieł zębatych. Oprócz typu GICLZ oferuje również wiele serii produktów, w tym GICL, GⅡCL, GⅡCLZ i NGCL. Dzięki swojej ofercie pełnoseryjnej firma Raydafon stała się godnym zaufania dostawcą elastycznych sprzęgieł zębatych w przemyśle, a jej produkty są szeroko stosowane w układach przekładniowych różnych gałęzi przemysłu, takich jak hutnictwo, górnictwo, inżynieria chemiczna i energia elektryczna.

Pod względem nośności sprzęgło bębnowe GICLZ wykazuje znaczące zalety. W warunkach tej samej średnicy zewnętrznej tulei wewnętrznej i maksymalnej średnicy zewnętrznej sprzęgła, jego nośność jest o 15% -20% większa niż w przypadku sprzęgieł z zębami prostymi, co umożliwia przenoszenie większego momentu obrotowego w bardziej zwartej przestrzeni montażowej. Pod względem kompensacji niewspółosiowości to sprzęgło zębate w kształcie bębna jest jeszcze bardziej wyjątkowe. Gdy przemieszczenie promieniowe wynosi zero, kompensacja przemieszczenia kątowego może osiągnąć 1°30′, co stanowi poprawę o 50% w porównaniu ze sprzęgłami z zębami prostymi. Może pracować stabilnie nawet w warunkach pracy, w których dokładność współosiowości wałów nie jest idealna. Co więcej, przy tym samym module, liczbie zębów i szerokości zębów, struktura zęba w kształcie bębna może osiągnąć większą kompensację przemieszczenia kątowego, z możliwością adaptacji znacznie przewyższającą sprzęgła z zębami prostymi.

Konstrukcja powierzchni zębów w kształcie bębna sprzęgła zębatego GICLZ w kształcie bębna może również zoptymalizować stan styku zębów wewnętrznych i zewnętrznych. W przypadku przemieszczenia kątowego wału skutecznie zapobiega się wytłaczaniu krawędzi na powierzchniach zębów, zmniejsza się koncentracja naprężeń, a jednocześnie zwiększa odporność na zużycie i tarcie powierzchni zębów, zmniejsza hałas podczas przenoszenia, wydłuża okresy międzyobsługowe sprzętu, skraca przestoje na konserwację i poprawia wydajność produkcji. Ponadto dwa końce zewnętrznej tulei zębatej sprzęgła przyjmują kształt dzwonu. Ten szczegółowy projekt sprawia, że ​​montaż i demontaż sprzęgła jest wygodniejszy, oszczędzając koszty roboczogodzin podczas montażu i konserwacji sprzętu.

Dzięki sprawności przekładni sięgającej 99,7%, sprzęgło bębnowe GICLZ stało się na całym świecie preferowaną alternatywą dla sprzęgieł z zębami prostymi. Raydafon posiada kompletny system produkcyjny, który może zapewnić, że każde sprzęgło GICLZ ma kompletną specyfikację i spełnia standardy, zapewniając użytkownikom stabilne i niezawodne produkty. Jako wydajne przemysłowe sprzęgło zębate w kształcie bębna charakteryzuje się zarówno sztywnością, jak i elastycznością, ale brakuje mu elastyczności. Dlatego nie nadaje się do warunków pracy wymagających tłumienia i buforowania drgań, ani nie może być stosowany w urządzeniach mechanicznych, które mają rygorystyczne wymagania dotyczące dokładności współosiowości wałów. Użytkownicy mogą dokonywać rozsądnych wyborów w zależności od rzeczywistych potrzeb w zakresie warunków pracy.

Recenzje klientów

⭐⭐⭐⭐⭐ Li Ming, starszy inżynier, Tianjin Heavy Machinery Co., Ltd.

Od miesięcy instalujemy sprzęgło bębnowe GICLZ firmy Raydafon w wielkogabarytowych urządzeniach przemysłowych w naszej fabryce, a jego rzeczywista wydajność znacznie przekroczyła nasze oczekiwania. Konstrukcja przekładni bębnowej tego sprzęgła jest niezwykle praktyczna. Wcześniej sprzęt zawsze wyraźnie wibrował podczas pracy – operatorzy skarżyli się na duży hałas i „drganie” maszyny. Po wymianie na to sprzęgło amplituda drgań została zmniejszona o ponad połowę, dzięki czemu cały sprzęt pracuje stabilnie i płynnie. Co więcej, jego korpus wykonano z solidnych materiałów. Urządzenia w naszym warsztacie pracują pod dużym obciążeniem przez cały rok, pracując nieprzerwanie przez ponad dziesięć godzin. Jednak to przemysłowe sprzęgło bębnowe GICLZ o dużej wytrzymałości nigdy nas nie zawiodło; zużycie powierzchni zęba jest wyjątkowo nieznaczne i po rozmontowaniu w celu kontroli nadal wygląda prawie jak nowy. Instalacja jest również bezproblemowa — dwie osoby z naszego zespołu technicznego wykonały ją w niecałą godzinę, postępując zgodnie z instrukcjami, bez konieczności zatrudniania zewnętrznego zespołu. Warto jeszcze wspomnieć o obsłudze klienta Raydafon. Wcześniej, gdy podczas debugowania mieliśmy wątpliwości co do luzu montażowego sprzęgła bębnowego, po konsultacji online, inżynier nie tylko natychmiast odpowiedział, ale także przesłał szczegółowy film dotyczący debugowania. Obsługa jest wyjątkowo przemyślana, a cały zespół bardzo wysoko ocenia ten produkt.

⭐⭐⭐⭐⭐ James Mitchell, kierownik ds. konserwacji, New York Steel Works, USA

W naszej fabryce w Nowym Jorku sprzęgło bębnowe GICLZ firmy Raydafon z pewnością „rozwiązuje problemy”. Wcześniej urządzenia do walcowania stali w fabryce od dawna borykały się z problemami związanymi z hałasem i wibracjami. Zwłaszcza podczas pracy z wysokim momentem obrotowym sprzęgło napędzało wał napędowy, wydając „brzęczący” dźwięk, zmuszając pracowników na pobliskich stanowiskach pracy do noszenia słuchawek redukujących hałas. Podczas konserwacji stwierdziliśmy również częste luzy podzespołów spowodowane wibracjami. Od czasu zastąpienia go sprzęgłem bębnowym GICLZ o wysokim momencie obrotowym sytuacja uległa całkowitej poprawie. Jego unikalna konstrukcja przekładni bębnowej może sprytnie rozproszyć naprężenia podczas pracy, nie tylko redukując hałas sprzętu do zakresu zgodności, ale także minimalizując zużycie podzespołów spowodowane wibracjami. Jego instalacja jest niezwykle prosta — nasz zespół konserwacyjny nie poświęcił dużo czasu na wymianę. Po tak długim czasie użytkowania pozostaje stabilny niezależnie od tego, czy wytrzymuje obciążenia momentem obrotowym o dużej intensywności, czy też radzi sobie z uderzeniami podczas uruchamiania i wyłączania sprzętu, bez żadnych awarii. Teraz nie tylko nadal używamy go w istniejącym sprzęcie, ale także planujemy w pełni zastosować redukujące hałas przemysłowe sprzęgło bębnowe GICLZ firmy Raydafon w przyszłych nowych liniach produkcyjnych. Jest bezkonkurencyjny pod względem opłacalności i niezawodności.

⭐⭐⭐⭐⭐ Maria González, dyrektor operacyjna, Madrid Industrial Group, Hiszpania

Sprzęgło bębnowe GICLZ firmy Raydafon bardzo pomogło w produkcji naszej fabryki w Madrycie! Największym problemem w przypadku sprzęgieł innych marek, z których korzystaliśmy wcześniej, była niewspółosiowość wałów – po pewnym czasie pracy sprzętu sprzęgło zawsze odbiegało od wału silnika i wału maszyny roboczej, co skutkowało zmniejszoną wydajnością przenoszenia mocy i częstym zużyciem łączonych elementów. Ze względów konserwacyjnych kilka razy w miesiącu musieliśmy wyłączać linię produkcyjną. Po przejściu na sprzęgło bębnowe GICLZ zapobiegające niewspółosiowości, konstrukcja przekładni bębnowej doskonale rozwiązuje ten problem. Może automatycznie kompensować odchylenia montażowe w określonym zakresie, a system wałów może nadal utrzymywać dokładne ustawienie, nawet gdy sprzęt pracuje z dużą prędkością przez długi czas. Ponadto jego odporność na uderzenia jest doskonała. Sprzęt do tłoczenia na naszej linii produkcyjnej generuje podczas pracy dużą siłę uderzenia, a to sprzęgło zawsze może ją stabilnie buforować, zapewniając płynny i stabilny przebieg całego procesu produkcyjnego. Co ważniejsze, częstotliwość konserwacji została zmniejszona o dwie trzecie w porównaniu do poprzedniej wersji, co znacznie minimalizuje straty spowodowane przestojami linii produkcyjnych. W zastosowaniach przemysłowych charakteryzujących się dużym obciążeniem jest to zdecydowanie niezawodny „niezbędnik”.

⭐⭐⭐⭐⭐ Pierre Lefevre, kierownik ds. inżynierii, Paris Mechanical Solutions, Francja

Po zainstalowaniu sprzęgła bębnowego GICLZ firmy Raydafon na sprzęcie w naszej fabryce w Paryżu zarówno wydajność, jak i stabilność działania zostały podniesione na wyższy poziom. Konstrukcja przekładni bębnowej tego sprzęgła charakteryzuje się „elastycznością” – może nie tylko skutecznie absorbować obciążenie udarowe podczas pracy sprzętu, ale także zmniejszać zużycie połączonych przekładni i łożysk. Wcześniej co miesiąc musieliśmy wymieniać wrażliwe części sprzętu przetwórczego, ale teraz cykl wymiany został wydłużony do trzech miesięcy, co znacznie obniżyło koszty materiałów eksploatacyjnych. Proces instalacji jest również bezproblemowy — nasi inżynierowie zakończyli montaż w niecałą godzinę, postępując zgodnie z instrukcjami montażu bębnowego sprzęgła zębatego GICLZ opisanymi w instrukcji, bez konieczności dodatkowego debugowania. Do tej pory powierzchnia zębów sprzęgła jest nadal gładka, bez deformacji i rdzy, a jego trwałość jest znacznie lepsza niż w przypadku sprzęgła innych marek, z których korzystaliśmy. Dla przedsiębiorstw poszukujących niezawodności sprzętu i wydajności produkcji, to przemysłowe sprzęgło bębnowe GICLZ o wysokiej wydajności jest zdecydowanie doskonałym wyborem.

Dlaczego warto wybrać Raydafon

Działając w branży mechanicznych elementów skrzyń biegów od ponad dziesięciu lat, firma Raydafon rozpoczęła działalność w Hangzhou w 2006 roku, mając jasny cel: „dostarczanie niezawodnych rozwiązań w zakresie przekładni”. Nie tylko produkujemy produkty; zamiast tego koncentrujemy się na dostarczaniu praktycznych, wysokowydajnych rozwiązań dostosowanych do scenariuszy przemysłowych w różnych sektorach. Przez lata zdobyliśmy wśród wielu klientów solidną reputację godnego zaufania producenta sprzęgieł zębatych, a nasza działalność eksportowa stale się rozwija. Każde produkowane przez nas sprzęgło jest zgodne z międzynarodowymi standardami – a wszystko po to, aby nasi klienci mogli korzystać z naszych produktów z całkowitym spokojem ducha.

Klienci, którzy z nami współpracowali, wiedzą, że wyjątkowa siła Raydafon leży w naszych sprzęgłach zębatych o wysokim momencie obrotowym. Obiekty przemysłowe to często trudne warunki, w których sprzęt pracuje pod dużym obciążeniem przez długie okresy czasu. Nasze sprzęgła zębate o wysokim momencie obrotowym zostały specjalnie zaprojektowane do pracy w tak wymagających warunkach: umożliwiają stabilne i wydajne przenoszenie mocy, minimalizując jednocześnie przestoje sprzętu w celu konserwacji, oszczędzając klientom wiele kłopotów. Weźmy na przykład elastyczne sprzęgła zębate, które dostarczamy do ciężkich maszyn: podczas produkcji wybieramy wyłącznie trwałe materiały wysokiej jakości i stosujemy zaawansowane techniki branżowe. Dzięki temu nasze produkty zapewniają nie tylko najwyższą wydajność, ale także długą żywotność. Nigdy nie uciekamy się do podejścia „niska cena i niska jakość”; zamiast tego staramy się zrównoważyć bezkompromisową jakość z opłacalnością dla naszych klientów. Dlatego tak wiele branż potrzebujących solidnych przemysłowych systemów sprzęgieł zębatych jest skłonnych budować z nami długoterminowe partnerstwo.

Co więcej, Raydafon naprawdę rozumie tajniki „dostosowywania na żądanie”. Każdy klient ma inny sprzęt, warunki pracy i wymagania dotyczące momentu obrotowego — nigdy nie narzucamy jednego rozwiązania pasującego do wszystkich. Zamiast tego projektujemy dostosowane do indywidualnych potrzeb rozwiązania w zakresie sprzęgieł zębatych w oparciu o ich specyficzne potrzeby. Niezależnie od tego, czy jest to model standardowy, czy specjalistyczny wariant wymagający niestandardowego opracowania, nasz nowoczesny zakład produkcyjny oraz zespół badawczo-rozwojowy przeprowadzają rygorystyczne kontrole na każdym etapie: od projektowania i produkcji po testowanie. Na każdym kroku monitorujemy jakość, aby mieć pewność, że wszystkie produkty spełniają międzynarodowe certyfikaty. Wybór Raydafonu oznacza coś więcej niż tylko zakup sprzęgła zębatego; zapewniamy również stałe wsparcie w zakresie doradztwa technicznego — klienci mogą w każdej chwili zwrócić się do nas z pytaniami — i zawsze dostarczamy na czas. Właśnie dzięki temu utrzymaliśmy solidną pozycję wśród dostawców sprzęgieł zębatych na całym świecie.
