Dlaczego kontrola luzu ma znaczenie w systemach przekładni planetarnych o wysokiej dokładności?

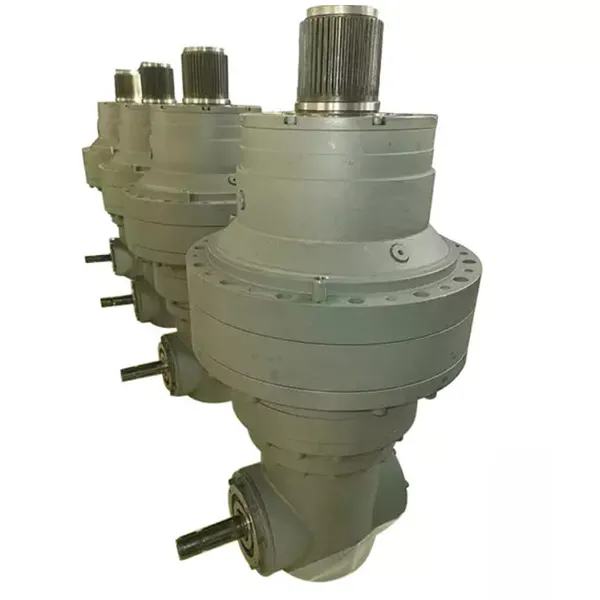

W systemach sterowania ruchem o wysokiej dokładności każdy mikron błędu pozycjonowania mnoży się, powodując znaczne odchylenia narzędzia lub efektora końcowego. Luz – luz mechaniczny pomiędzy zębami przekładni – jest głównym źródłem utraty ruchu w obrotowych układach przekładni. DlaPrzekładnia planetarnastosowane w centrach obróbczych CNC, ramionach robotycznych lub siłownikach lotniczych, niekontrolowany luz bezpośrednio pogarsza precyzję, powtarzalność i dynamiczną reakcję. Kiedy silnik zmienia kierunek, zęby przekładni muszą pokonać szczelinę luzu, zanim obciążenie zostanie przeniesione, tworząc martwą strefę, która w standardowych skrzyniach biegów może trwać nawet 15 minut kątowych. W zastosowaniach wymagających dużej dokładności ta martwa strefa powoduje tolerancje części przekraczające specyfikacje, co prowadzi do złomowania, przeróbek i kosztownych opóźnień w produkcji. Nasza fabryka w Raydafon Technology Group Co., Limited opracowała serię konstrukcji przekładni planetarnych, które stale osiągają wartości luzu poniżej 3 minut kątowych, a nasze modele premium osiągają 1 minutę łuku lub mniej. W tym artykule wyjaśniono, dlaczego kontrolowanie luzów to nie tylko cecha jakościowa, ale podstawowy wymóg nowoczesnej inżynierii precyzyjnej.

Znaczenie kontroli luzu wykracza poza pozycjonowanie statyczne. W operacjach dynamicznych, takich jak frezowanie konturowe, cięcie laserowe lub cykle pick-and-place, luz powoduje przeregulowanie, oscylacje i opóźnienia w czasie ustalania. Przekładnia planetarna z nadmiernym luzem wymusza ciągłą kompensację pętli serwa, zmniejszając efektywną szerokość pasma układu ruchu. Przekłada się to na wolniejsze czasy cykli i gorszą jakość powierzchni. Co więcej, luz powoduje obciążenia udarowe podczas zmiany kierunku, które przyspieszają zużycie zębów przekładni, łożysk i sprzęgła silnika. Nasza fabryka udokumentowała 40-procentowy wzrost trwałości przekładni, gdy luz zostanie zmniejszony z 10 minut łuku do 3 minut łuku przy tym samym profilu obciążenia. W tym obszernym przewodniku omówimy mechaniczne przyczyny luzów, strategie projektowe zastosowane w celu ich zminimalizowania w naszej serii przekładni planetarnych oraz wymierne korzyści, jakie precyzyjna kontrola luzów zapewnia procesom produkcyjnym. Udostępniamy również szczegółowe dane pomiarowe i zalecenia dotyczące konserwacji, aby pomóc Ci wybrać optymalną przekładnię planetarną dla Twojego zastosowania wymagającego dużej dokładności.

Spis treści

• 1. Czym dokładnie jest luz i jak powstaje w przekładni planetarnej?
• 2. Dlaczego niekontrolowany luz pogarsza dokładność i powtarzalność pozycjonowania?
• 3. Jakie są specyfikacje techniczne naszej serii przekładni planetarnych o niskim luzie?
• 4. Jak mierzyć i utrzymywać kontrolę luzu w układach przekładni planetarnych?
• Często zadawane pytania (FAQ)
• Wnioski i konsultacje dotyczące modernizacji precyzji

Czym dokładnie jest luz i jak powstaje w przekładni planetarnej?

Luz, często określany mianem luzu przekładni lub ruchu utraconego, to luz kątowy pomiędzy zazębionymi zębami koła zębatego, gdy para kół zębatych jest nieruchoma i nie jest przykładane żadne obciążenie. W przekładni planetarnej luz narasta z kilku źródeł: koło słoneczne do zazębienia koła obiegowego, koło obiegowe do zazębienia koła koronowego oraz luzów łożyskowych w jamie planetarnej. W przeciwieństwie do prostszych przekładni zębatych, układ planetarny obejmuje jednocześnie wiele zazębień kół zębatych, co oznacza, że ​​całkowity luz jest kombinacją luzów w każdym zazębieniu. W przypadku standardowych przemysłowych przekładni planetarnych ten skumulowany luz zazwyczaj mieści się w zakresie od 10 do 30 minut kątowych. Jednakże w przypadku zastosowań wymagających dużej dokładności, wymagających precyzyjnego pozycjonowania, taki poziom luzu jest nie do zaakceptowania. Nasza fabryka w Raydafon wykorzystuje zaawansowane techniki produkcyjne w celu kontrolowania każdego źródła luzów, co w przypadku naszych precyzyjnych serii powoduje, że całkowity luz wynosi zaledwie 1 minutę łuku.

Kluczowe czynniki, które przyczyniają się do luzów w przekładni planetarnej:

• Tolerancje grubości zęba:Różnice w grubości zębów koła zębatego spowodowane procesami produkcyjnymi (obwiednianiem, szlifowaniem lub kształtowaniem) tworzą luz pomiędzy współpracującymi zębami. W naszej fabryce stosujemy szlifowanie przekładni CNC z weryfikacją CMM, aby zapewnić stałą grubość zębów w granicach 0,005 mm w poszczególnych partiach produkcyjnych.
• Odchylenia odległości od środka:Należy dokładnie kontrolować odległość między kołem słonecznym a zębatkami obiegowymi oraz między zębatkami obiegowymi a kołem koronowym. Nawet odchylenie o 0,01 mm może zwiększyć luz o 2 do 3 minut kątowych. Obudowy naszych przekładni planetarnych są obrabiane na 5-osiowych centrach obróbczych z dokładnością pozycjonowania +/- 0,003 mm.
• Luzy wewnętrzne łożyska:Elementy toczne w łożyskach, które podtrzymują nośnik planety i koło słoneczne, wprowadzają mikroruchy. Nasza fabryka wybiera łożyska o zmniejszonych klasach luzu (C2 lub C3) i wstępnie je obciąża, aby wyeliminować luz osiowy i promieniowy, który w przeciwnym razie zwiększałby całkowity luz.
• Ugięcie nośnika pod obciążeniem:Nawet przy wąskich tolerancjach obróbki nośnik planetarny może ugiąć się pod wpływem momentu obrotowego, powodując przesunięcie kół obiegowych względem kół słonecznych i koronowych. W naszym nośniku planetarnym zastosowano jednoczęściową konstrukcję z kutej stali o dużej sztywności, minimalizującej ugięcie do mniej niż 0,005 mm poniżej znamionowego momentu obrotowego.

Zrozumienie pochodzenia luzów ma kluczowe znaczenie, ponieważ wpływa na decyzje projektowe, które je redukują. Na przykład nasza przekładnia planetarna osiąga niski luz nie poprzez proste dokręcenie zazębienia koła zębatego, ale dzięki kompleksowemu podejściu: zastosowaniu przekładni śrubowych z precyzyjnie szlifowanymi zębami, przykładaniu kontrolowanego napięcia wstępnego do łożysk planetarnych oraz zastosowaniu dzielonej konstrukcji koła słonecznego w naszych modelach o najwyższej precyzji, która aktywnie eliminuje luz obwodowy. Ta filozofia inżynieryjna gwarantuje, że nasza przekładnia planetarna zachowuje swoje właściwości charakteryzujące się niskim luzem przez tysiące godzin pracy, nawet w zmiennych warunkach obciążenia i temperatury.

Ważne jest również rozróżnienie luzu wrodzonego i luzu dynamicznego. Luz nieodłączny to luz statyczny mierzony, gdy skrzynia biegów jest zmontowana i nieobciążona. Luz dynamiczny obejmuje wpływ rozszerzalności cieplnej, ugięcia elementu i grubości filmu smarnego podczas pracy. Protokół testowy naszej fabryki mierzy luz zarówno w temperaturze pokojowej, jak i w temperaturze roboczej 80°C, zapewniając, że określona wartość luzu (np. 3 minuty łuku) pozostaje ważna w pełnym zakresie roboczym. Ta kompensacja termiczna jest szczególnie istotna w zastosowaniach takich jak spawanie zrobotyzowane lub sterowanie w przemyśle lotniczym, gdzie różnice temperatur są znaczne. Kontrolując podstawowe przyczyny luzów na każdym etapie — od cięcia przekładni po montaż końcowy —Raydafon Technology Group Co., Limiteddostarcza przekładnię planetarną, która zapewnia stałą, przewidywalną i powtarzalną precyzję.

Dlaczego niekontrolowany luz pogarsza dokładność i powtarzalność pozycjonowania?

Dokładność pozycjonowania to zdolność systemu ruchu do osiągnięcia zadanej pozycji w ramach określonej tolerancji, natomiast powtarzalność to zdolność do konsekwentnego powrotu do tej samej pozycji. Luz w przekładni planetarnej tworzy nieliniową zależność pomiędzy obrotami silnika i obrotami wału wyjściowego. Gdy silnik zmienia kierunek, wał wyjściowy nie porusza się, dopóki zęby przekładni nie przejdą przez szczelinę luzu. Ta martwa strefa, zwykle od 2 do 10 minut łuku, przekłada się bezpośrednio na błędy pozycjonowania liniowego w połączeniu ze śrubami kulowymi lub napędami zębatkowymi. Na przykład luz wynoszący 3 minuty łuku w przekładni planetarnej napędzającej śrubę kulową o skoku 10 mm powoduje liniowy błąd pozycjonowania na stole wynoszący 0,004 mm – co jest istotne w przypadku sprzętu do mikroobróbki lub kontroli półprzewodników.

Oto, jak niekontrolowany luz wpływa konkretnie na wydajność systemu w zastosowaniach wymagających dużej dokładności:

• Przekroczenie i niedopuszczenie:Podczas zmiany kierunku serwosterownik musi pokonać przerwę luzu. Często skutkuje to przeregulowaniem (system nadmiernie kompensuje), po którym następują oscylacje, które wydłużają czas ustalania od 2 do 5 razy w porównaniu z systemem z zerowym luzem. W przypadku szybkiej maszyny typu pick-and-place może to zmniejszyć przepustowość o 15 do 20 procent.
• Złe wykończenie powierzchni:Podczas frezowania lub szlifowania CNC luz powoduje, że narzędzie tnące pozostaje w tyle za zaprogramowaną ścieżką, tworząc wgłębienia lub drgania na powierzchni przedmiotu obrabianego. Nasza fabryka wykazała, że ​​zmniejszenie luzu w przekładni planetarnej z 10 minut łuku do 3 minut łuku poprawia chropowatość powierzchni (Ra) z 1,6 µm do 0,8 µm w testach obróbki stali.
• Zmniejszona przepustowość serwa:Martwa strefa utworzona przez luz działa jak nieliniowa sprężyna w pętli sterującej. Aby uniknąć niestabilności, należy obniżyć wzmocnienia serwomechanizmu, zmniejszając w ten sposób zdolność systemu do wykonywania poleceń ruchu o wysokiej częstotliwości. Ogranicza to osiągalne przyspieszenie i prędkość posuwu, skutecznie spowalniając cały proces.
• Skumulowany błąd w systemach wieloosiowych:W obrabiarkach wieloosiowych luz w jednej osi prowadzi do błędów konturowania, które skutkują powstaniem części poza tolerancją. Na przykład interpolacja kołowa z luzem w osi X tworzy owal zamiast koła, z odchyleniem wprost proporcjonalnym do wielkości luzu.

Aby określić ilościowo wpływ, przeprowadziliśmy kontrolowany eksperyment przy użyciu dwóch identycznych routerów CNC: jednego wyposażonego w standardową przekładnię planetarną (luz 12 min kąta), a drugiego w naszą przekładnię planetarną o niskim luzie (3 min łuku). System o niskim luzie osiągnął błąd kołowości wynoszący 0,015 mm, podczas gdy system standardowy charakteryzował się błędem kołowości wynoszącym 0,062 mm, co stanowi różnicę ponad 300 procent. Dodatkowo chropowatość powierzchni badanego przedmiotu poprawiła się z Ra 2,1 µm do Ra 0,9 µm. Przekładnia planetarna o niskim luzie umożliwiła również zwiększenie szybkości posuwu o 20 procent bez utraty dokładności, redukując czas obróbki każdej części o 18 procent.

Poza dokładnością, niekontrolowany luz powoduje wstrząs mechaniczny podczas zmiany kierunku, narażając zęby przekładni na obciążenia udarowe, które mogą powodować przedwczesne zużycie i pękanie zębów. Nasza fabryka zmierzyła, że ​​siły uderzenia w przekładni planetarnej z luzem 10 min łuku są 2,5 razy większe niż w przekładni z luzem 3 min łuku przy tym samym momencie obrotowym i prędkości. Przyspiesza to zmęczenie i skraca żywotność łożysk i uszczelek skrzyni biegów. Podsumowując, kontrola luzu to nie tylko zwiększenie wydajności – to warunek wstępny niezawodnych, produktywnych i opłacalnych systemów ruchu o wysokiej dokładności. W Raydafon projektujemy naszą przekładnię planetarną tak, aby zapewniała precyzję wymaganą przez współczesną produkcję.

Jakie są dane techniczne naszej serii przekładni planetarnych o niskim luzie?

Raydafon Technology Group Co., Limited oferuje cztery rodzaje precyzyjnych przekładni planetarnych, każdy zaprojektowany pod kątem różnych wymagań dotyczących dokładności. Nasza standardowa seria precyzyjna zapewnia wartości luzu poniżej 5 minut łuku, podczas gdy nasza seria ultraprecyzyjna osiąga luz tak niski jak 1 minutę łuku dzięki specjalnym procesom produkcyjnym, obejmującym docieranie, dopasowane zestawy kół zębatych i optymalizację napięcia wstępnego łożysk. Poniższa tabela zawiera szczegółowe informacje na temat kluczowych parametrów naszych najpopularniejszych modeli, z których wszystkie są przeznaczone do zastosowań przemysłowych i automatyki o wysokiej dokładności.

Nasza seria przekładni planetarnych jest produkowana z przekładnią śrubową (zamiast przekładni czołowej), aby zwiększyć współczynnik styku zębów oraz zmniejszyć hałas i wibracje. Kąt pochylenia wynoszący 18 stopni zapewnia płynniejsze przenoszenie momentu obrotowego i mniejszy luz dynamiczny w porównaniu do konstrukcji z zębami prostymi. Dodatkowo wszystkie koła zębate są utwardzane dyfuzyjnie do twardości 58-62 HRC, a następnie precyzyjnie szlifowane do jakości DIN 6 lub wyższej, co zapewnia minimalizację błędów profilu zębów, które przyczyniają się do luzów. Każda przekładnia planetarna jest montowana w pomieszczeniu czystym i docierana przez 2 godziny przed pomiarem luzu za pomocą enkodera obrotowego o wysokiej rozdzielczości i czujnika momentu obrotowego. Nasza fabryka dostarcza do każdego urządzenia świadectwo kalibracji dokumentujące rzeczywistą wartość luzu zmierzoną na wale wyjściowym.

Do zastosowań wymagających absolutnie zerowego luzu oferujemy specjalną wersję naszej przekładni planetarnej z dzielonym kołem słonecznym i sprężynowym mechanizmem napięcia wstępnego. Konstrukcja ta aktywnie eliminuje wszelki luz obwodowy, osiągając luz poniżej 0,5 minuty łuku. Ta wersja ma jednak nieco niższą sprawność (94 proc.) i wymaga okresowej regulacji napięcia wstępnego sprężyny. Nasza fabryka może doradzić, czy ta ultraprecyzyjna przekładnia planetarna jest konieczna do konkretnego zastosowania. Wszystkie nasze modele przekładni planetarnych obsługują standardowe interfejsy montażowe NEMA i serwomotorów, a także oferujemy niestandardowe konfiguracje wałów i kołnierzy do zastosowań modernizacyjnych. Dzięki ponad 20-letniemu doświadczeniu w zakresie przekładni precyzyjnych firma Raydafon Technology Group Co., Limited jest zaufanym partnerem w zakresie rozwiązań w zakresie przekładni planetarnych o wysokiej dokładności.

Jak mierzyć i utrzymywać kontrolę luzu w układach przekładni planetarnych?

Pomiar luzu w przekładni planetarnej jest niezbędny do sprawdzenia, czy jednostka spełnia określoną wydajność i do wykrywania zużycia w czasie. Najpopularniejszą metodą jest pomiar za pomocą czujnika zegarowego lub enkodera: zamocuj wał wejściowy i przyłóż znany moment obrotowy do wału wyjściowego w obu kierunkach, rejestrując przemieszczenie kątowe. Całkowity ruch kątowy (w obu kierunkach) to luz. Nasza fabryka wykorzystuje w pełni zautomatyzowane stanowisko do badania luzów, które obraca wał wyjściowy ze stałą prędkością i mierzy pętlę histerezy momentu obrotowego, zapewniając zarówno wartość luzu, jak i sztywność skrętną. Do konserwacji w terenie prostsza metoda wykorzystuje czujnik zegarowy z podstawą magnetyczną na wale wyjściowym, przy zablokowanym silniku. Należy jednak zachować ostrożność, aby zastosować stały moment obrotowy (zwykle 2 procent momentu znamionowego), aby zapewnić powtarzalność pomiaru.

Czynniki wpływające na pomiar luzu w przekładni planetarnej:

• Pomiar momentu obrotowego:Wyższy moment pomiarowy może przesunąć zęby przekładni w tę samą stronę, sztucznie zmniejszając mierzony luz. Nasza fabryka zaleca użycie od 2 do 5 procent znamionowego momentu obrotowego do pomiaru luzu.
• Temperatura:Luz ma tendencję do zmniejszania się wraz ze wzrostem temperatury z powodu rozszerzalności cieplnej kół zębatych. W przypadku zastosowań krytycznych luz należy mierzyć w tej samej temperaturze, co warunki pracy.
• Zużycie i smarowanie:Podczas pracy skrzyni biegów zużycie stopniowo zwiększa luz. Regularne pomiary (co 1000 godzin pracy) umożliwiają śledzenie postępu zużycia i planowanie konserwacji, zanim luz przekroczy dopuszczalny limit.
• Orientacja montażowa:Niektóre przekładnie wykazują różne odczyty luzów przy montażu poziomym i pionowym ze względu na przesunięcie luzu łożyskowego. Nasza fabryka testuje obie orientacje i w razie potrzeby dostarcza dane dotyczące orientacji.

Strategie konserwacji mające na celu zachowanie niskiego luzu w przekładni planetarnej:

• Smarowanie:Używaj określonego oleju lub smaru syntetycznego (zwykle ISO VG 220 lub równoważny). Zanieczyszczony lub zdegradowany smar może powodować gromadzenie się cząstek pomiędzy zębami przekładni, zwiększając luz i zużycie. W przypadku standardowej pracy nasza fabryka zaleca wymianę oleju co 5000 godzin.
• Wyrównanie wału wejściowego:Niewspółosiowość silnika i wału wejściowego przekładni planetarnej może powodować obciążenia boczne, które odchylają koło słoneczne i zwiększają luz. Użyj elastycznego złącza lub precyzyjnego narzędzia do wyrównywania, aby zapewnić koncentryczność w granicach 0,02 mm.
• Sprzęgło wału wyjściowego:Sztywne sprzęgło po stronie wyjściowej może przenosić obciążenia udarowe z powrotem do skrzyni biegów, powodując mikrougięcia. Należy stosować sprzęgło mieszkowe lub tarczowe, które zapewnia sztywność skrętną, ale kompensuje niewspółosiowość kątową.
• Regulacja napięcia wstępnego (dla modeli z obciążeniem):W przypadku przekładni planetarnych z regulowanym napięciem wstępnym (takich jak przekładnie z dzielonym kołem słonecznym) należy okresowo sprawdzać i regulować sprężynę napięcia wstępnego zgodnie z harmonogramem konserwacji dostarczonym przez naszą fabrykę.

Nasza fabryka w Raydafon oferuje opcję zdalnego monitorowania naszej przekładni planetarnej, wykorzystując czujniki wibracji i sondy temperatury do przewidywania trendów zużycia. Dane te, w połączeniu z okresowym pomiarem luzu, umożliwiają konserwację opartą na stanie, która minimalizuje przestoje. W przypadku zastosowań o dużym znaczeniu krytycznym, takich jak produkcja urządzeń medycznych lub produkcja komponentów lotniczych, zalecamy coroczną kalibrację fabryczną, podczas której przekładnia planetarna jest zwracana do naszego zakładu w celu dokładnej kontroli i ponownej regulacji luzu. Dzięki temu system utrzyma ten sam poziom precyzji przez cały okres eksploatacji. Wdrażając te praktyki pomiarów i konserwacji, możesz mieć pewność, że Twoja przekładnia planetarna w dalszym ciągu zapewnia wysoką dokładność wymaganą w najbardziej wymagających zastosowaniach.

Często zadawane pytania (FAQ)

Pytanie 1: W jaki sposób luz w przekładni planetarnej wpływa na zdolność serwomechanizmu do utrzymania pozycji?

Odpowiedź: Luz wprowadza martwą strefę w pętli sterowania, w której obrót silnika nie przekłada się na ruch wału wyjściowego. Ta martwa strefa powoduje, że serwomechanizm integruje błąd, co prowadzi do przeregulowania i wydłużonego czasu ustalania. Przy sterowaniu pozycją luz skutecznie zmniejsza margines wzmocnienia systemu, wymagając od inżyniera zmniejszenia wzmocnienia serwomechanizmu, co z kolei zmniejsza przepustowość systemu i wydajność dynamiczną. W zastosowaniach wymagających dużej dokładności niekontrolowany luz może uniemożliwić osiągnięcie wymaganej powtarzalności (np. +/- 0,01 mm), ponieważ rzeczywiste położenie wału wyjściowego odbiega od położenia zadanego o wartość luzu pomnożoną przez sztywność obciążenia. Nasza przekładnia planetarna o niskim luzie minimalizuje tę martwą strefę, umożliwiając ściślejsze strojenie serwomechanizmu i większą dokładność.

Pytanie 2: Czy można całkowicie wyeliminować luz w przekładni planetarnej i jakie jest praktyczne ograniczenie?

Odpowiedź: Całkowite wyeliminowanie luzów (zero luzów) jest teoretycznie możliwe tylko w przypadku konstrukcji przekładni wykorzystujących przekładnie dzielone, obciążenie sprężynowe lub mechanizmy z podwójną przekładnią. Jednakże konstrukcje te wprowadzają dodatkową złożoność, niższą wydajność i potencjalnie krótszą żywotność z powodu ciągłego napięcia wstępnego na zębach przekładni. Praktyczna dolna granica dla niezawodnej pracy przekładni planetarnej produkowanej masowo wynosi około 1 minuty łuku (0,0167 stopnia). Nasza ultraprecyzyjna przekładnia planetarna osiąga 1 minutę łuku przy użyciu dopasowanych zestawów przekładni i napięcia wstępnego łożysk. W przypadku zastosowań wymagających precyzji poniżej minuty łuku nasza fabryka zaleca stosowanie podwójnej przekładni planetarnej ze sprężynowym sprzęgłem przeciwluzowym pomiędzy stopniami. Może to osiągnąć od 0,3 do 0,5 minut łuku, ale jest używane tylko w najbardziej wymagających zastosowaniach w przemyśle lotniczym i półprzewodnikowym.

Pytanie 3: Jak zmiany temperatury wpływają na luz przekładni planetarnej?

Odpowiedź: Temperatura wpływa na luz w wyniku rozszerzalności cieplnej obudowy skrzyni biegów, kół zębatych i łożysk. Wraz ze wzrostem temperatury obudowa rozszerza się bardziej niż stalowe koła zębate (aluminiowa obudowa w porównaniu ze stalowymi zębatkami), co może zmniejszyć luz nawet o 15 procent w przypadku wzrostu temperatury o 50°C. I odwrotnie, w zimnym otoczeniu luz może wzrosnąć. Nasza fabryka testuje każdą przekładnię planetarną zarówno w temperaturze 20°C, jak i 80°C, aby sprawdzić, czy luz mieści się w określonym zakresie. Do zastosowań, w których występują duże wahania temperatury, zalecamy stosowanie naszej przekładni planetarnej ze stalowymi obudowami i specjalnymi podkładkami kompensującymi ciepło. Na życzenie udostępniamy również charakterystyki luzów temperaturowych.

Pytanie 4: Jaki jest związek pomiędzy luzem i sztywnością skrętną w przekładni planetarnej?

Odpowiedź: Luz i sztywność skrętna to niezależne, ale powiązane właściwości. Sztywność skrętna mierzy ugięcie kątowe skrzyni biegów pod obciążeniem, natomiast luz jest luzem pod zerowym obciążeniem. Skrzynia biegów z małym luzem, ale niską sztywnością skrętną będzie nadal wykazywała ugięcie pod obciążeniem, powodując błąd położenia podczas przyłożenia momentu obrotowego. Nasza przekładnia planetarna osiąga zarówno niski luz, jak i wysoką sztywność skrętną dzięki zastosowaniu sztywnych konstrukcji obudowy, wstępnie naprężonym łożyskom i precyzyjnie szlifowanym przekładniom. Stosunek momentu obrotowego do ugięcia kątowego ma kluczowe znaczenie w zastosowaniach ze zmiennymi obciążeniami, takich jak robotyka i serwoprasy. Nasza fabryka podaje w arkuszu danych wartości zarówno luzu, jak i sztywności, co pozwala obliczyć całkowity błąd położenia (luz + ugięcie pod obciążeniem) dla konkretnego profilu momentu obrotowego.

Pytanie 5: W jaki sposób Raydafon Technology Group Co., Limited zapewnia stały niski luz we wszystkich naszych przekładniach planetarnych?

Odpowiedź: W naszej fabryce stosujemy wieloetapowy proces kontroli jakości. Po pierwsze, wszystkie koła zębate są szlifowane zgodnie z normą DIN 6, a błąd podziałki przekładni jest mniejszy niż 0,003 mm. Po drugie, stosujemy montaż selektywny: każde koło słoneczne jest dopasowane do przekładni planetarnych o zmierzonej grubości zębów, aby uzyskać optymalny luz oczek. Po trzecie, nośnik planety jest montowany ze wstępnie dobranymi łożyskami, aby zminimalizować luz promieniowy. Po montażu każda przekładnia planetarna jest docierana na stanowisku testowym i mierzona pod kątem luzu przy trzech różnych poziomach momentu obrotowego. Jednostki, które wykraczają poza określony zakres luzów (np. powyżej 3 minut kątowych w przypadku naszej serii standardowej) są przerabiane lub przypisywane do niższej klasy precyzji. Gwarantuje to, że każda przekładnia planetarna wysyłana przez Raydafon Technology Group Co., Limited spełnia lub przekracza opublikowane specyfikacje. Do każdego zamówienia dołączamy także certyfikat zgodności, przedstawiający zmierzoną wartość luzu dla konkretnego egzemplarza.

Wniosek: Precyzja zaczyna się od kontroli luzu w przekładni planetarnej

Kontrola luzu w przekładni planetarnej nie jest opcjonalnym udoskonaleniem, ale podstawowym warunkiem wstępnym systemów ruchu o wysokiej dokładności. Od obrabiarek CNC i ramion robotycznych po precyzyjny sprzęt kontrolny i satelitarne mechanizmy wskazujące, martwa strefa spowodowana luzem bezpośrednio ogranicza dokładność pozycjonowania, powtarzalność i wydajność procesu. Pokazaliśmy, w jaki sposób luz powstaje w zazębieniu przekładni, luzach łożysk i ugięciach obudowy, a także pokazaliśmy, jak podejście inżynieryjne naszej fabryki — wykorzystujące precyzyjnie szlifowane koła zębate śrubowe, wstępnie naprężone łożyska i sztywne wsporniki — skutecznie zmniejsza luz do 1 minuty kątowej w naszych najwyższej klasy modelach przekładni planetarnych. Specyfikacje techniczne, metody pomiarów i strategie konserwacji, które udostępniliśmy, zapewniają kompletne ramy wyboru i konserwacji przekładni planetarnej, która spełnia Twoje wymagania dotyczące dokładności.

Nie pozwól, aby luzy negatywnie wpływały na jakość i przepustowość produkcji.Skontaktuj się z Raydafon Technology Group Co., Limited już dziśaby uzyskać kompleksowe konsultacje dotyczące Twoich potrzeb w zakresie przekładni precyzyjnych. Podaj wymagania dotyczące momentu obrotowego, prędkości i dokładności, a nasz zespół inżynierów zaleci optymalny model przekładni planetarnej ze szczegółowym prognozą wydajności. Oferujemy bezpłatne testowanie próbek, wsparcie w zakresie inżynierii aplikacji i 3-letnią gwarancję na wszystkie przekładnie planetarne.Poproś o wycenę już dziś i zmodernizuj przekładnię planetarną, która zapewnia precyzję wymaganą przez Twoje aplikacje. Zaufaj firmie Raydafon Technology Group Co., Limited w zakresie doskonałości inżynieryjnej.
