Dlaczego długość skoku ma kluczowe znaczenie przy wyborze cylindra hydraulicznego?

Przy wyborze siłownika hydraulicznego do dowolnego zastosowania o dużej wytrzymałości — czy to w sprzęcie budowlanym, maszynach rolniczych czy w automatyce przemysłowej — jeden parametr ma decydujący wpływ na wydajność, bezpieczeństwo i trwałość:długość skoku. Długość skoku określa nie tylko to, jak daleko siłownik może się wysunąć lub wsunąć, ale także wpływa na konfigurację montażową, odporność na wyboczenie tłoczyska, żywotność uszczelnienia i ogólną stabilność systemu. Wybór niewłaściwej długości skoku może prowadzić do katastrofalnej w skutkach awarii mechanicznej, kosztownych przestojów lub nieefektywnej pracy. W tym obszernym przewodniku wykorzystujemy dwudziestoletnie doświadczenie w branży, aby wyjaśnić, dlaczego długość skoku jest kamieniem węgielnym przy wyborze siłownika hydraulicznego i jak podjąć świadomą decyzję dostosowaną do konkretnych potrzeb.

Jako lider rozwiązań w zakresie zasilania strumieniowego,Raydafon Technology Group Co., Limitedzaprojektował i dostarczył tysiące niestandardowychCylinder hydraulicznyjednostek na całym świecie. Nasza fabryka przestrzega rygorystycznych norm ISO, zapewniając, że skok każdego cylindra jest zoptymalizowany pod kątem rzeczywistych warunków. Niezależnie od tego, czy wymieniasz istniejącą jednostkę, czy projektujesz nowy system, zrozumienie krytycznego charakteru długości skoku pozwoli Ci uniknąć wąskich gardeł wydajności i nieoczekiwanych kosztów napraw. Zagłębmy się w mechanikę, parametry i względy praktyczne, które sprawiają, że długość skoku jest czynnikiem decydującym.

Co definiuje długość skoku i dlaczego wpływa ona na wydajność cylindra hydraulicznego?

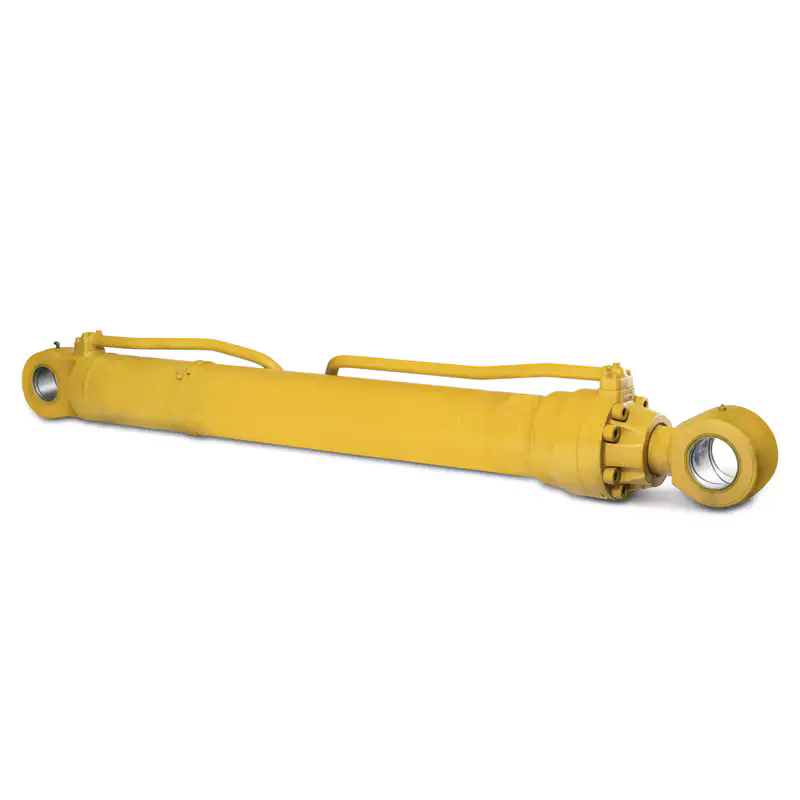

Długość skoku to całkowita odległość, jaką pokonuje tłoczysko od położenia całkowicie wsuniętego (zamkniętego) do położenia całkowicie wysuniętego (otwartego). Chociaż definicja wydaje się prosta, jej wpływ odbija się na każdym aspekcie operacyjnymCylinder hydrauliczny. W ciągu 20 lat pracy z ciężkimi maszynami i niestandardowymi systemami uruchamiającymi byłem świadkiem niezliczonych scenariuszy, w których pozornie niewielka niedopasowanie długości skoku powodowało poważne awarie. Na Raydafon Technology Group Co., Limited, nasz zespół inżynierów traktuje długość skoku jako centralny filar, wokół którego projektowany jest cały cylinder. Poniżej wyjaśniamy, dlaczego ten parametr nie podlega negocjacjom.

Po pierwsze, długość skoku bezpośrednio określa użyteczny zakres ruchu. Jeśli skok jest zbyt krótki, sprzęt nie może osiągnąć wymaganych pozycji; jeśli jest zbyt długi, prowadzi do nadmiernego skoku, potencjalnych kolizji wewnętrznych i zwiększonego ryzyka wyboczenia pręta pod wpływem ściskania. Ponadto długość skoku wpływa na dynamikę uszczelnienia. Dłuższe skoki wymagają bardziej precyzyjnego ustawienia, aby zapobiec nierównomiernemu zużyciu uszczelek tłoków i łożysk tłoczyska. Nasza fabryka udokumentowała, że ​​cylindry o zoptymalizowanym stosunku skoku do średnicy cylindra wykazują o 40% dłuższą żywotność uszczelnień w porównaniu z niedopasowanymi jednostkami dostępnymi na półce.

Czynniki krytyczne powiązane z długością skoku

• Próg wyboczenia pręta:Im dłuższy skok, tym większe ryzyko niepowodzenia ładowania kolumny. Inżynierowie muszą obliczyć obciążenie krytyczne Eulera na podstawie długości skoku, średnicy tłoczyska i sposobu montażu.
• Integralność uszczelnienia:Wydłużone skoki zwiększają ścieżkę styku pomiędzy prętem a uszczelkami. Nasza fabryka wykorzystuje zaawansowane uszczelki poliuretanowe, które wytrzymują dłuższe skoki, zachowując jednocześnie zerowy wyciek w wysokich cyklach.
• Długość prowadnicy i łożyska:Dłuższe skoki wymagają dłuższych powierzchni nośnych, aby zapobiec uszkodzeniu cylindra przez siły boczne.Raydafon Technology Group Co., Limitedzawiera wytrzymałe pokrywy łożysk, które wytrzymują skoki do 3000 mm bez ugięcia.
• Ograniczenia przestrzeni montażowej:Długość skoku określa długość wsuniętą i wysuniętą. Wielu klientów nie zwraca uwagi na to, że złożona długość musi mieścić się w ramach maszyny. Nasz zespół projektowy zawsze przeprowadza kontrolę kolizji 3D.

Z punktu widzenia wydajności właściwa długość skoku zapewnia pracę cylindra hydraulicznego w zamierzonym zakresie ciśnienia. Zbyt duży skok może spowodować wprowadzenie dodatkowej objętości płynu hydraulicznego, skracając czas reakcji układu. I odwrotnie, zbyt mały skok wymusza ograniczenia mechaniczne. W zastosowaniach wymagających dużej liczby cykli, takich jak prasy krawędziowe lub przenoszenie materiałów, długość skoku wpływa nawet na efektywność energetyczną. Na przykład skok dłuższy o 50 mm od wymaganego może wydłużyć czas cyklu o 15%, bezpośrednio wpływając na produktywność. Dlatego przed określeniem cylindra, mamy naRaydafon Technology Group Co., Limitedzawsze mapuj cały profil kinematyczny maszyny, aby dokładnie dopasować długość skoku.

Jak długość skoku wpływa na stabilność montażu i odporność na wyboczenie?

Stabilność montażu jest często najbardziej niedocenianą konsekwencją błędnego obliczenia długości skoku. Sposób montażu siłownika hydraulicznego — czy jest to sworzeń, czop, kołnierz czy ucho — współdziała z wydłużoną długością skoku, tworząc momenty i obciążenia boczne. W laboratorium testowym naszej fabryki porównaliśmy cylindry o identycznej średnicy, ale różnych skokach, w warunkach obciążenia bocznego. Wyniki konsekwentnie pokazują, że w miarę wzrostu długości skoku poza zalecany stosunek (stosunek skoku do średnicy średnicy > 8:1 w przypadku standardowych cylindrów z drążkiem kierowniczym) cylinder staje się podatny na wyboczenie i awarie mocowania. Przyjrzyjmy się bliżej tej zależności.

When a cylinder extends, the unsupported rod length grows, making it act like a column under compressive force. If the stroke length is excessive relative to rod diameter, even moderate loads can cause permanent bending or catastrophic breakage. Oto dlaczegoRaydafon Technology Group Co., Limitedalways recommends calculating the critical buckling load using industry formulas. W przypadku zastosowań mobilnych, takich jak wywrotki lub koparki, gdzie częste są obciążenia udarowe, często zwiększamy średnicę pręta lub włączamy rury ograniczające, aby skutecznie zmniejszyć długość samonośną bez zmiany długości skoku.

Kluczowe parametry stabilności, na które wpływa długość skoku

• Siła kolumny:Wzór na wyboczenie Eulera (Pcr = π²EI / (KL)²) pokazuje, że obciążenie krytyczne maleje wraz z kwadratem długości skoku. Zwiększenie skoku o 20% zmniejsza opór wyboczeniowy o około 30%.
• Stężenie naprężeń montażowych:Długie skoki zwiększają siły dźwigni na wspornikach montażowych, sworzniach i śrubach. Nasza fabryka wykorzystuje analizę elementów skończonych (FEA) do wzmacniania punktów montażowych, gdy skok przekracza 1,5 metra.
• Ugięcie pod obciążeniem:Wydłużone skoki prowadzą do większego ugięcia tłoczyska, przyspieszając zużycie uszczelek i powodując nierówne ustawienie tłoka. Rozwiązujemy ten problem, stosując hartowane indukcyjnie chromowane pręty, które są odporne na zginanie.
• Dokładność przewodnia:W przypadku cylindrów o długim skoku nasz proces produkcyjny obejmuje wyjątkowo długie łożyska z brązu, które równomiernie rozkładają obciążenia promieniowe. Ta filozofia projektowania jest standardem dla wszystkichCylinder hydraulicznyprodukowane przez nas modele.

Z praktycznego punktu widzenia nasz zespół wymienił wiele siłowników konkurencji, które uległy awarii z powodu wyboczenia przy długości skoku tak małych jak 800 mm, ale na tłoczyska o zbyt małych średnicach. W jednym z projektów kompaktora odpadów zaprojektowaliśmy cylinder o długości skoku 1800 mm, wykorzystując pręt o średnicy 100 mm i specjalną rurę ograniczającą, aby zmniejszyć długość samonośną. Rezultatem był wzrost żywotności o 300% w porównaniu do poprzednich jednostek. Pokazuje to, że długość skoku to nie tylko specyfikacja wymiarowa, ale decyzja inżynieryjna o krytycznym znaczeniu dla bezpieczeństwa. W przypadku każdej instalacji o dużym obciążeniu należy skonsultować się ze specjalistami npRaydafon Technology Group Co., Limitedzapewnia, że ​​cylinder hydrauliczny wytrzymuje zarówno obciążenia statyczne, jak i dynamiczne w całym zakresie skoku.

Dlaczego dostosowanie długości skoku poprawia ogólną wydajność systemu?

Chociaż standardowe długości skoku są powszechnie dostępne, dostosowanie skoku do konkretnego zastosowania umożliwia znaczny wzrost wydajności. W ciągu kilkudziesięciu lat doradztwa dla sektorów górnictwa, budownictwa i rolnictwa widziałem, że cylindry o jednym rozmiarze pasują często do prędkości, zużycia energii i integracji strukturalnej. Na Raydafon Technology Group Co., Limited, zalecamy optymalizację długości skoku, ponieważ bezpośrednio dopasowuje ona kinematykę siłownika do cyklu pracy maszyny. Oto, jak precyzyjne dostosowanie zwiększa wydajność systemu.

Po pierwsze, niestandardowa długość skoku eliminuje martwy skok. Cylindry standardowe mogą mieć dodatkowy skok, który nigdy nie zostanie wykorzystany, mimo to cylinder nadal wymaga pełnej objętości płynu hydraulicznego w każdym cyklu. Ta zmarnowana wydajność zwiększa obciążenie pompy i straty energii. Określając dokładnie potrzebną długość skoku, nasza fabryka zmniejsza wewnętrzną objętość płynu, umożliwiając szybszy czas reakcji i niższe temperatury robocze. W niedawnym przypadku zautomatyzowanej linii pras skróciliśmy długość skoku o 70 mm w porównaniu z opcją gotową, co skutkowało o 12% szybszym czasem cyklu i o 8% mniejszym zużyciem oleju hydraulicznego.

Korzyści w zakresie wydajności wynikające z dostosowywania skoku

• Zmniejszony spadek ciśnienia:Krótsza długość skoku oznacza krótszą drogę płynu wewnątrz cylindra, co zmniejsza straty ciśnienia i poprawia czas reakcji siłownika.
• Kompaktowa konstrukcja maszyny:Dzięki dokładnej długości skoku ramy maszyn można zmniejszyć, co zmniejsza koszty materiałów i masę całkowitą. Nasza fabryka współpracuje z producentami OEM w celu bezproblemowej integracji cylindrów.
• Niższe koszty utrzymania:Właściwa długość skoku minimalizuje obciążenie boczne i naprężenia uszczelnienia, zmniejszając nieplanowane przestoje. Nasze własne dane pokazują, że cylindry o niestandardowym skoku mają o 30% niższą częstotliwość konserwacji.
• Zoptymalizowana amortyzacja:Kiedy długość skoku jest znana, możemy zaprojektować wewnętrzne poduszki, które płynnie spowalniają tłok, redukując wstrząsy i hałas na końcu skoku.

Co więcej, dostosowana długość skoku pozwala nam zastosować zaawansowane funkcje, takie jak zintegrowane czujniki położenia lub mechanizmy blokujące, bez wystających elementów. Na przykład w platformach podnośnikowych precyzja długości skoku gwarantuje, że platforma osiągnie dokładną wysokość roboczą bez nadmiernego wysunięcia. Nasza fabryka wykorzystuje obróbkę CNC, aby osiągnąć tolerancję skoku ± 0,5 mm, gwarantując powtarzalność w zastosowaniach krytycznych dla pozycjonowania. Ostatecznie personalizacja staje się ogólnaCylinder hydraulicznyw podzespół dopasowany pod względem wydajności, który zwiększa wydajność całego układu hydraulicznego. Kiedy współpracujesz zRaydafon Technology Group Co., Limited, otrzymujesz optymalizację długości skoku popartą rygorystycznymi obliczeniami inżynieryjnymi i walidacją w świecie rzeczywistym.

Kluczowe parametry cylindra hydraulicznego: rozmiar otworu, średnica tłoczyska i korelacja skoku

Zrozumienie związku pomiędzy długością skoku i innymi krytycznymi parametrami zapewnia zrównoważony projekt. Poniżej znajduje się szczegółowa tabela pokazująca, jak to zrobićRaydafon Technology Group Co., Limitedstandaryzuje swojeCylinder hydraulicznyzakres, ilustrujący zalecane wartości graniczne skoku w oparciu o średnicę otworu i tłoczyska w celu zapewnienia optymalnej wydajności i bezpieczeństwa. Dane pochodzą z wytycznych inżynieryjnych naszej fabryki i rygorystycznych testów terenowych.

Nasza fabryka podkreśla, że ​​te wartości są punktem wyjścia; w przypadku skoków przekraczających te limity uwzględniamy dodatkowe elementy konstrukcyjne, takie jak większe średnice prętów, wzmocnione łożyska lub konfiguracje teleskopowe. Dodatkowo orientacja montażu (pozioma lub pionowa) wpływa na dopuszczalną długość skoku, ponieważ cylindry pionowe są narażone na mniejsze ryzyko wyboczenia, ale wymagają dokładnego rozważenia spadku tłoka. KażdyCylinder hydraulicznyzRaydafon Technology Group Co., Limiteddołączona jest szczegółowa specyfikacja, w której długość skoku jest powiązana z obliczoną maksymalną nośnością. Oferujemy również raporty z analizy elementów skończonych dla zastosowań krytycznych, aby zapewnić absolutną niezawodność.

Inne parametry zależne od długości skoku

• Typ mocowania cylindra:Mocowania czopowe umożliwiają dłuższe skoki w porównaniu z mocowaniami kołnierzowymi ze względu na lepszy rozkład obciążenia.
• Ciśnienie robocze:Wyższe ciśnienie (do 350 barów) wymaga krótszych skoków lub większych średnic prętów, aby uniknąć wyboczenia.
• Materiał uszczelki:W przypadku skoków dłuższych niż 1200 mm stosujemy specjalistyczne uszczelki wzmocnione PTFE, aby utrzymać niskie tarcie i zapobiec wytłaczaniu.
• Zakres temperatur:Ekstremalne temperatury mogą mieć wpływ na rozszerzanie się pręta; dłuższe skoki wymagają kompensacji wzrostu termicznego.

Odwołując się do tabeli i tych współzależnych parametrów, inżynierowie mogą z pewnością wybrać lub zamówić na zamówienie cylinder, który równoważy długość skoku z rozmiarem otworu i wytrzymałością tłoczyska.Raydafon Technology Group Co., Limitedutrzymuje obszerny zapas komponentów, co pozwala nam budować cylindry o dostosowanych długościach skoku bez długich czasów realizacji. Ta elastyczność gwarantuje, że otrzymasz precyzyjnie zaprojektowane rozwiązanie, które maksymalizuje zarówno wydajność, jak i opłacalność.

Podsumowanie i zalecenia końcowe

Długość skoku to znacznie więcej niż zwykły wymiar przesuwu; jest to kamień węgielny funkcjonalności, bezpieczeństwa i wydajności siłownika hydraulicznego. W tym przewodniku sprawdziliśmy, jak długość skoku wpływa na odporność na wyboczenie, stabilność montażu, trwałość uszczelnienia, reakcję systemu i ogólną konstrukcję maszyny. Wybór prawidłowej długości skoku — czy to poprzez staranny dobór gotowych elementów, czy też inżynierię niestandardową — bezpośrednio przekłada się na skrócenie przestojów, niższy całkowity koszt posiadania i większe bezpieczeństwo operacyjne. Na Raydafon Technology Group Co., Limitedpodejście naszej fabryki integruje zaawansowane narzędzia symulacyjne, naukę o materiałach i dziesięciolecia praktycznego doświadczenia, aby dostarczać cylindry hydrauliczne, które wyróżniają się w najbardziej wymagających środowiskach.

W przypadku każdego nowego projektu lub modernizacji zalecamy rozpoczęcie od kompleksowej analizy wymagań kinematycznych aplikacji, profili obciążeń i ograniczeń montażowych. Nasz zespół inżynierów jest gotowy pomóc w określeniu idealnej długości skoku i powiązanych parametrów. Nie pozwól, aby długość skoku była kwestią drugorzędną – współpracuj z producentem, który traktuje ją jako krytyczną zmienną projektową. KontaktRaydafon Technology Group Co., Limitedjuż dziś, aby omówić wymagania dotyczące siłowników hydraulicznych i poprosić o indywidualną wycenę. Nasza fabryczna gwarancja i globalna sieć wsparcia zapewniają, że Twój sprzęt będzie działał z maksymalną wydajnością, cykl po cyklu.
