Siłownik hydrauliczny przeciwwagi dźwigu
  • Siłownik hydrauliczny przeciwwagi dźwiguSiłownik hydrauliczny przeciwwagi dźwigu
  • Siłownik hydrauliczny przeciwwagi dźwiguSiłownik hydrauliczny przeciwwagi dźwigu

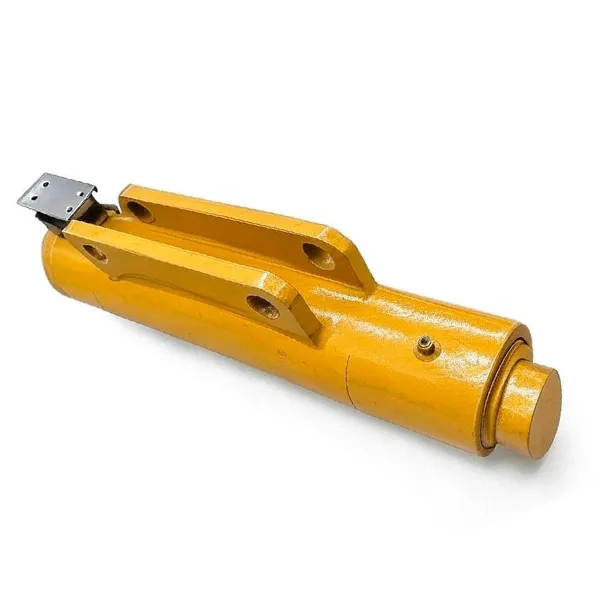

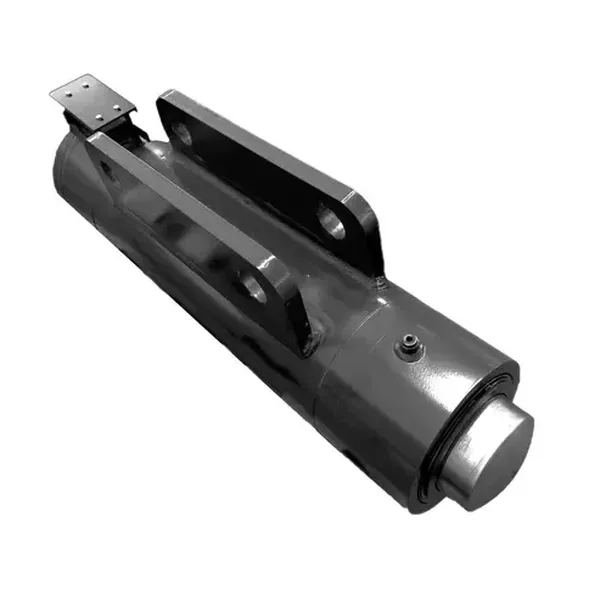

Siłownik hydrauliczny przeciwwagi dźwigu

Siłownik hydrauliczny przeciwwagi dźwigudo dźwigów samojezdnych i urządzeń portowych. Porusza blokiem przeciwwagi w czasie rzeczywistym, aby utrzymać kołysanie wysięgnika w zakresie ±1° i ograniczyć przestoje związane z niewyważeniem. Zbudowany dla żurawi terenowych klasy QAY220 o udźwigu 200–220 t.

NudziarzΦ200 mm· PrętΦ100 mm· Udar180 mm· Ciśnienie robocze25/40 MPa· Waga124 kg· Nr rysunkuQAY220.12/13A-00· Stal stopowa klasy 35CrMo · Fabryka ISO 9001 · MOQ 1 szt. · Dostępny skok niestandardowy · Wycena w ciągu 24 godzin.

Średnica otworu Φ200 · Pręt Φ100 · 25/40 MPa · Fabryka OEM

Siłownik hydrauliczny przeciwwagi dźwigu doDźwigi samojezdne i sprzęt portowy — skok niestandardowy, wycena 24-godzinna

Raydafon produkuje siłownik hydrauliczny z przeciwwagą do żurawia, który utrzymuje wysięgnik w równowadze podczas przemieszczania się ładunku. Zbudowany z wysokowytrzymałej stali stopowej z chromowaną lub antykorozyjną powierzchnią, zapewnia stabilną siłę wyjściową, kontrolę wahań wysięgnika ± 1° i ponad 15% oszczędności energii w porównaniu z konwencjonalnymi siłownikami przy równoważnym obciążeniu. Bezpośrednie dostawy fabryczne z Ningbo w Chinach — kontrola procesu ISO 9001, MOQ 1 sztuka, dostępny niestandardowy skok i interfejs montażowy.

Znudzony)
Φ200 mm
Pręt (d)
Φ100 mm
Skok (S)
180 mm
Zainstaluj odległość
530 mm
Ciśnienie robocze
25/40 MPa
Waga
124 kg
Rysunek nr
QAY220.12/13A-00
MOQ
1 sztuka

Co siłownik hydrauliczny z przeciwwagą dźwigu robi na twoim dźwigu

Siłownik hydrauliczny przeciwwagi jest głównym siłownikiem układu przeciwwagi żurawia samojezdnego. Po wysunięciu wysięgnika siłownik przesuwa blok przeciwwagi w czasie rzeczywistym, aby utrzymać środek ciężkości żurawia w bezpiecznej obudowie. Bez niego żuraw opiera się na stałej przeciwwadze, co oznacza, że ​​albo udźwig jest zmniejszony, albo podwozie musi być cięższe niż to konieczne.

Siłownik przeciwwagi Raydafon współpracuje z hydraulicznym układem sterowania żurawia, przekształcając sygnały czujnika lub operatora na precyzyjne ustawienie przeciwwagi. Rezultatem jest płynniejszy ruch wysięgnika, mniejsze kołysanie podczas podnoszenia w wietrzne dni i mniej nieoczekiwanych przestojów z powodu alarmów niewyważenia. Dla zaopatrzenia kupującychprzemysłowe cylindry hydrauliczne, jest to element, który najbardziej bezpośrednio wpływa na czas cyklu i margines bezpieczeństwa.

Jeśli Twój żuraw wykorzystuje inną funkcję przeciwwagi — na przykład system wysięgnika wychylnego — porównajsiłownik hydrauliczny wychylający dźwiglub przeglądaj całośćasortyment cylindrów hydraulicznych do dźwigów samojezdnychprzed wyborem.

Dane techniczne siłownika hydraulicznego z przeciwwagą dźwigu

Poniższy model standardowy obejmuje większość systemów przeciwwag do żurawi samojezdnych o masie 200–220 ton. Dostępny jest niestandardowy otwór, skok i odległość montażowa — wyślij swój rysunek, a my wyślemy zalecenie dotyczące rozmiaru w ciągu 24 godzin.

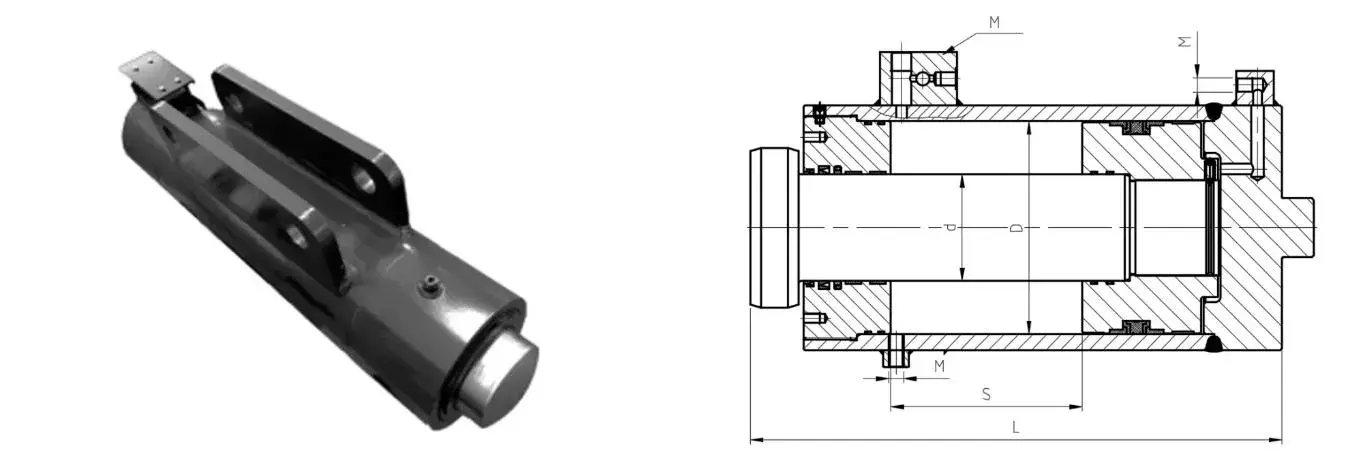

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Rysunek wymiarowy siłownika hydraulicznego przeciwwagi dźwigu — QAY220.12/13A-00

Standardowy siłownik hydrauliczny z przeciwwagą do dźwigu — dane techniczne
Nazwa cylindra Rysunek nr Znudzony Pręt zm Udar S Zainstaluj odległość L Ciśnienie robocze Interfejs m Waga
Siłownik hydrauliczny z przeciwwagą QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kg
Otwór Φ200 mm Pręt Φ100 mm Skok 180 mm 25/40 MPa 124 kg QAY220.12/13A-00

Nie jest to rozmiar, którego potrzebujesz? Budujemy również niestandardowe cylindry przeciwwagi dla innych klas tonażu żurawi. Wyślij średnicę, skok, ciśnienie i interfejs montażowy — lub po prostu prześlij numer rysunku — a nasi inżynierowie potwierdzą zgodność.

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Dlaczego inżynierowie ds. zakupów wybierają cylindry z przeciwwagą Raydafon

Trzy powody komercyjne skłaniają do powtarzania zamówień:dłuższe okresy międzyobsługowe, mniejsze nakłady pracy konserwacyjnej i stabilna siła wyjściowa w całym zakresie skoku.

01

Korpus ze stali stopowej o wysokiej wytrzymałości

Wytrzymuje wysokie ciśnienie i duże obciążenia bez odkształceń przy pracy ciągłej. Chromowanie powierzchni lub powłoka antykorozyjna radzi sobie z wilgotnymi, mgłą solną i zapylonymi warunkami na miejscu.

02

Precyzyjne pozycjonowanie

Współpracuje z hydraulicznym układem sterowania dźwigu, zapewniając płynne wysuwanie teleskopu — szybkie przestawianie przeciwwagi podczas podnoszenia i regulację wyważenia na poziomie milimetra podczas dokładnego umieszczania.

03

Instalacja modułowa

Pasuje do istniejących punktów mocowania dźwigu bez konieczności modyfikacji na dużą skalę. Dostęp do uszczelek i portów serwisowych można uzyskać za pomocą standardowych narzędzi — większość wymian uszczelek kończy się w ciągu 30 minut na miejscu.

04

Energooszczędny

Siła wyjściowa dostosowuje się w czasie rzeczywistym do warunków pracy. W porównaniu z konwencjonalnymi cylindrami o porównywalnej wytrzymałości zużycie energii jest zmniejszone o ponad 15%.

Zastosowania: Tam, gdzie kupujący instalują te cylindry

Siłownik hydrauliczny z przeciwwagą jest stosowany wszędzie tam, gdzie żuraw musi zachować równowagę podczas zmiany położenia ładunku lub wysięgnika. Typowe instalacje obejmują:

Portowe żurawie kontenerowe Dźwigi przewożące statki na brzeg Żurawie Wieżowe Dźwigi samojezdne terenowe Żurawie gąsienicowe Dźwigi do montażu turbin wiatrowych Olinowanie sprzętu ciężkiego Montaż konstrukcji stalowej Podnoszenie budynków prefabrykowanych Stoczniowe suwnice bramowe

Potrzebujesz powiązanej funkcji dźwigu? Przejrzyj całośćSeria cylindrów hydraulicznych żurawi samojezdnychlubzakres teleskopowych cylindrów hydraulicznychdo zastosowań związanych z przedłużaniem wysięgnika.

Niestandardowe cylindry przeciwwagi — produkcja OEM, marka własna i produkcja oparta na rysunkach

Raydafon jest producentem siłowników hydraulicznych OEM, a nie firmą handlową. Dostosowywanie odbywa się w naszym własnym zakładzie zgodnym z normą ISO 9001 w Ningbo w Chinach — na tej samej linii, na której produkowane są nasze standardowe cylindry.

A

Rozmiar otworu i pręta

Otwór od Φ40 mm do Φ400 mm. Twardy chromowany pręt o niestandardowej średnicy i chropowatości powierzchni.

B

Skok i montaż

Niestandardowa długość skoku, odległość montażowa, otwór sworznia, montaż kołnierza lub czopa, zgodnie z wymaganiami.

C

Ciśnienie i uszczelki

Ciśnienie robocze do 40 MPa i więcej. Marki uszczelek dopasowane do temperatury roboczej i płynu.

D

Powłoka i znakowanie

Chromowanie, powłoka antykorozyjna lub malowanie. Dostępna tabliczka znamionowa i oznaczenie marki własnej.

Wyślij rysunek w formacie PDF, DWG, DXF lub STEP zawierający dane dotyczące ciśnienia roboczego, przepływu i interfejsu montażowego. Nasi inżynierowie zwracają rekomendację rozmiaru i cenę fabryczną w ciągu 24 godzin.

Kontrola jakości, certyfikaty i 12-miesięczna gwarancja

Każdy cylinder przeciwwagi przechodzi udokumentowaną trasę kontroli przed wysyłką — jest to ścieżka dowodowa, na której korzystają zagraniczni nabywcy przy zatwierdzaniu dostawcy i kontroli przychodzącej.

  • Proces produkcyjny posiadający certyfikat ISO 9001
  • Dokumenty weryfikacji przychodzącej stali i obróbki cieplnej
  • Honowanie otworów, raport grubości chromu pręta i chropowatości powierzchni
  • Próba ciśnieniowa przy 1,5× znamionowym ciśnieniu roboczym przed pakowaniem
  • Kontrola dopasowania uszczelnienia, skoku i wymiarów montażowych
  • 12-miesięczna ograniczona gwarancja na wady produkcyjne

Jak zamówić: MOQ, czas realizacji, pakowanie i wysyłka

MOQ

1 sztuka

Standardowe rozmiary wysyłane są od 1 sztuki. Ceny hurtowe od 20 sztuk dla projektów OEM.

OŁÓW

15 – 30 dni

Po wylosowaniu potwierdzenia i wpłacie. Projekty niestandardowe mogą trwać do 45 dni.

PAKIET

Drewniana skrzynka

Folia antykorozyjna VCI, środek pochłaniający wilgoć, niestandardowa paleta do dużych otworów. Opakowanie w standardzie eksportowym.

STATEK

Morskie / Powietrzne / Ekspresowe

Warunki EXW, FOB, CIF i DDP. Pełne dokumenty eksportowe: CI, PL, CO, Formularz A/E, certyfikat materiałowy.

Siłownik hydrauliczny przeciwwagi dźwigu — często zadawane pytania dla kupujących

Jaka jest funkcja siłownika hydraulicznego z przeciwwagą dźwigu?

Porusza blok przeciwwagi w czasie rzeczywistym, aby utrzymać środek ciężkości żurawia w bezpiecznej obudowie podczas wysuwania wysięgnika lub przemieszczania się ładunku. Dzięki temu lżejsze podwozie może unieść ten sam ładunek, zmniejsza kołysanie wysięgnika i eliminuje przestoje spowodowane alarmami niewyważenia.

Jaka jest standardowa specyfikacja siłownika przeciwwagi dźwigu?

Otwór Φ200 mm, pręt Φ100 mm, skok 180 mm, odległość montażowa 530 mm, ciśnienie robocze 25 MPa i 40 MPa, interfejs 3-G1/4 · M20×1,5 · 2-M14×1,5, waga 124 kg. Numer rysunku QAY220.12/13A-00.

Czy możesz dostosować otwór, skok i interfejs montażowy?

Tak. Budujemy niestandardowe cylindry z przeciwwagą z otworem od Φ40 mm do Φ400 mm, niestandardowym skokiem i odległością montażową, otworem na sworzeń lub mocowaniem kołnierzowym oraz dowolnym wymaganym gwintem interfejsu. Wyślij rysunek w formacie PDF, DWG, DXF lub STEP, a my wycenimy go w ciągu 24 godzin.

Jakie jest maksymalne ciśnienie robocze?

Model standardowy ma znamionowe ciśnienie ciągłe 25 MPa i szczytowe 40 MPa. Wyższe wartości ciśnienia są dostępne na żądanie z dopasowanym doborem uszczelek i grubością chromowanego pręta.

Jakie jest MOQ, czas realizacji i gwarancja?

MOQ 1 sztuka dla standardowych rozmiarów. Czas realizacji 15–30 dni po pobraniu potwierdzenia i wpłacie. 12-miesięczna ograniczona gwarancja na wady produkcyjne. Pełne dokumenty eksportowe dostarczane z każdą wysyłką.

Które modele żurawi wykorzystują ten cylinder przeciwwagi?

Przeznaczony jest do żurawi samojezdnych klasy QAY220 i równoważnych żurawi terenowych o udźwigu 200–220 t. Dostarczamy również cylindry przeciwwagi dla innych klas tonażu — wyślij model dźwigu i numer rysunku w celu sprawdzenia zgodności.

Jak zamontować siłownik przeciwwagi na istniejącym dźwigu?

W cylindrze zastosowano modułową konstrukcję montażową, która pasuje do istniejących punktów mocowania dźwigu bez większych modyfikacji. Przed złożeniem zamówienia sprawdź średnicę sworznia montażowego, odległość montażową i złącze hydrauliczne. Szczegółowe rysunki montażowe są dostarczane wraz z przesyłką. Nasi inżynierowie mogą również sprawdzić plan instalacji przed dostawą.

Czy mogę zamówić próbkę przed złożeniem zamówienia zbiorczego?

Tak. Zamówienia próbek są akceptowane dla standardowych rozmiarów. Przykładowy koszt i fracht są podawane osobno i mogą zostać zaliczone na poczet pierwszego zamówienia zbiorczego.

Poproś o wycenę siłownika przeciwwagi dźwigu

Wyślij model dźwigu, numer rysunku lub ciśnienie robocze. Nasi inżynierowie odpowiadają w ciągu 24 godzin, podając zalecenia dotyczące rozmiaru i cenę fabryczną.
