Cylinder teleskopowy Reach Stacker
  • Cylinder teleskopowy Reach StackerCylinder teleskopowy Reach Stacker
  • Cylinder teleskopowy Reach StackerCylinder teleskopowy Reach Stacker

Cylinder teleskopowy Reach Stacker

Raydafon produkuje wielostopniowe teleskopowe siłowniki hydrauliczne do wysięgników wysokiego składowania, o standardowej średnicy otworu od 200 mm do 220 mm, średnicy tłoczyska od 150 mm do 180 mm, maksymalnym skoku do 8000 mm i maksymalnym ciśnieniu roboczym 30 MPa. Zagnieżdżona konstrukcja stopnia zapewnia długi skok teleskopowy przy niewielkiej długości zamkniętej, a największy stopień zapewnia największą siłę na początku podnoszenia, dopasowując moc wyjściową cylindra do krzywej obciążenia wysięgnika. Dostarczane jako wyposażenie OEM lub jako jednostka zamienna wykonana zgodnie z oryginalnym rysunkiem, łącznie z liczbą stopni, układem montażowym i położeniem portów. Wyprodukowano we własnej fabryce Raydafon w Ningbo w Chinach, a zestawy uszczelek i części zamienne są dostępne osobno. W ciągu 24 godzin prześlij model maszyny, średnicę otworu i tłoczyska, wymagany skok, ciśnienie robocze i typ mocowania, aby uzyskać wycenę.

Cylinder teleskopowy Reach Stacker — średnica 200–220 mm, skok do 8000 mm

Wielostopniowy, teleskopowy siłownik hydrauliczny do wysięgnika wózków wysokiego składowania. Pięć lub więcej stopni rozciągających przekształca krótką długość w pozycji zamkniętej w długi skok roboczy, dzięki czemu rozsiewacz można ustawić dokładnie na wysokości i w zasięgu ręki bez dłuższego, cięższego jednostopniowego cylindra. Wyprodukowane przez firmę Raydafon w Ningbo w Chinach i dostarczane jako wyposażenie OEM lub jako jednostka zamienna zgodnie z rysunkiem.

  • 200–220 mmŚrednica otworu
  • 150–180 mmŚrednica pręta
  • ≤ 8000 mmMaksymalny skok
  • 30 MPaMaksymalne ciśnienie robocze
  • TeleskopowyWielostopniowy napęd wysięgnika

Producent cylindrów teleskopowych Reach Stacker — średnica 200–220 mm, skok do 8000 mm

Cylinder ten jest napędem liniowym wysięgnika wysokiego składowania: ciśnienie hydrauliczne wchodzi najpierw do największego stopnia, a każdy kolejny stopień zwiększa się sekwencyjnie, zapewniając długi, kontrolowany skok z kompaktowej długości zamkniętej. Dzięki teleskopowemu działaniu można podnosić, wysuwać i przytrzymywać wysięgnik, gdy rozrzutnik jest umieszczony nad kontenerem – jest to operacja decydująca o liczbie kontenerów przemieszczanych przez terminal w ciągu jednej zmiany.

Raydafon produkuje ten cylinder we własnej fabryce w Ningbo w Chinach, zarówno na potrzeby OEM, jak i na rynek wtórny. Standardowe średnice otworów wynoszą od 200 mm do 220 mm przy średnicach tłoczysk od 150 mm do 180 mm, maksymalnym skoku do 8000 mm i maksymalnym ciśnieniu roboczym 30 MPa. Jeśli w Twojej maszynie zastosowano inną kombinację stopni lub sposób montażu, prześlij oryginalny rysunek lub model maszyny, a my go dopasujemy. Powiązane cylindry hydrauliczne z tej samej fabryki obejmują szerszeteleskopowe cylindry hydraulicznezasięg isiłowniki hydrauliczne do żurawi samojezdnychrodzina.

Dane techniczne

  • Nazwa produktuSięgnij po cylinder teleskopowy układarki
  • FunkcjonowaćLiniowy ruch teleskopowy wysięgnika
  • Średnica otworu200 mm – 220 mm
  • Średnica pręta150 mm – 180 mm
  • Maksymalny skok≤ 8000 mm (długość wysunięcia teleskopowego)
  • Maksymalne ciśnienieCiśnienie robocze 30 MPa
  • AplikacjaDotrzyj do układacza
  • MontowanieDo rysunku maszynowego — układ sworzni, kołnierzy lub widełek
  • PersonalizacjaLiczba stopni, skok, średnica, tłoczysko, położenie mocowania i portu

Karta specyfikacji siłownika teleskopowego standardowego wysokiego składowania.

Przedmiot Specyfikacja
Nazwa produktu Cylinder teleskopowy Reach Stacker
Cechy Realizuje liniowy ruch teleskopowy wysięgnika
Średnica otworu 200 mm – 220 mm
Średnica pręta 150 mm – 180 mm; maksymalny skok ≤ 8000 mm
Ciśnienie Maksymalnie 30 MPa
Aplikacje Dotrzyj do układacza

Proszę zwrócić uwagę na skok i ciśnienie:liczba 8000 mm to skok teleskopowy cylindra, a nie wysokość podnoszenia maszyny — całkowita wysokość podnoszenia zależy od geometrii wysięgnika konkretnego wózka wysokiego składowania. Liczba 30 MPa to maksymalne ciśnienie robocze cylindra; potwierdź ciśnienie znamionowe układu hydraulicznego swojej maszyny, tak aby cylinder został wybrany na podstawie ciśnienia, jakie faktycznie będzie występowało podczas pracy.

Jak siłownik teleskopowy działa w wózku wysokiego składowania

Cylinder teleskopowy różni się od cylindra jednostopniowego pod jednym istotnym względem: zamiast jednego tłoka i jednego tłoczyska wykorzystuje szereg zagnieżdżonych stopni, które rozciągają się w kolejności. Największy stopień ma największą efektywną powierzchnię i dlatego wytwarza największą siłę, więc najcięższa część podnośnika — oderwanie ładunku i uruchomienie wysięgnika w górę — jest obsługiwana przez stopień z największą przewagą mechaniczną. W miarę wydłużania się stopni efektywny obszar maleje, a siła spada wraz ze wzrostem przesuwu, co odpowiada sposobowi, w jaki zmienia się moment obciążenia wysięgnika w miarę jego wznoszenia.

Takie rozwiązanie rozwiązuje również problem pakowania. Jednostopniowy cylinder o skoku 8 metrów wymagałby długości zamkniętej zbliżonej do jego skoku, która nigdy nie zmieściłaby się wzdłuż wysięgnika. Zagnieżdżone stopnie zapewniają ten sam skok już na ułamku długości zamkniętej, dlatego też w przypadku wózków wysokiego składowania, żurawi samojezdnych i przyczep wywrotek stosuje się cylindry teleskopowe, a nie długie, jednostopniowe.

Dwa szczegóły konstrukcyjne decydują o żywotności w tym zastosowaniu. Pierwszym z nich jest uszczelnienie: każdy stopień ma własny zestaw uszczelek i prowadnicę, a dopasowanie między stopniami musi zapewniać wyrównanie, aby uszczelki nie były obciążane na boki. Drugi to stan powierzchni: odsłonięte powierzchnie pręta i stopnia są tym, o co ocierają się uszczelki, więc zadrapania spowodowane piaskiem lub wygiętym stopniem prowadzą bezpośrednio do wycieku. Prawidłowa filtracja i regularne przeglądy uszczelek zgarniających są tak samo ważne jak sam cylinder, gdy maszyna pracuje na długich zmianach w porcie.

Szczegóły produktu

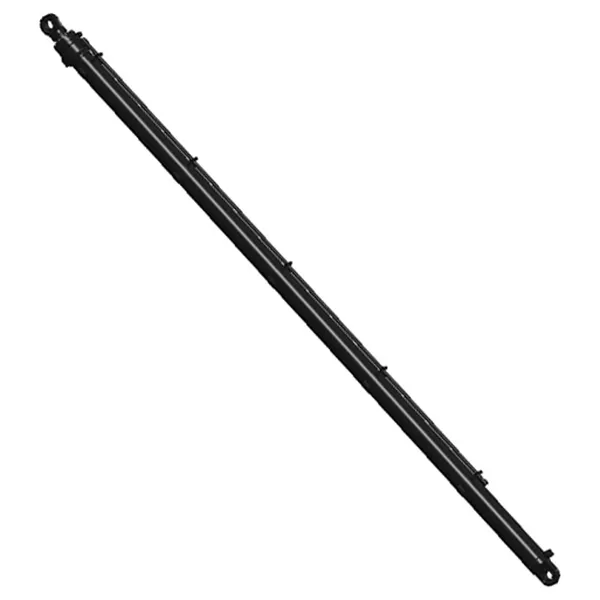

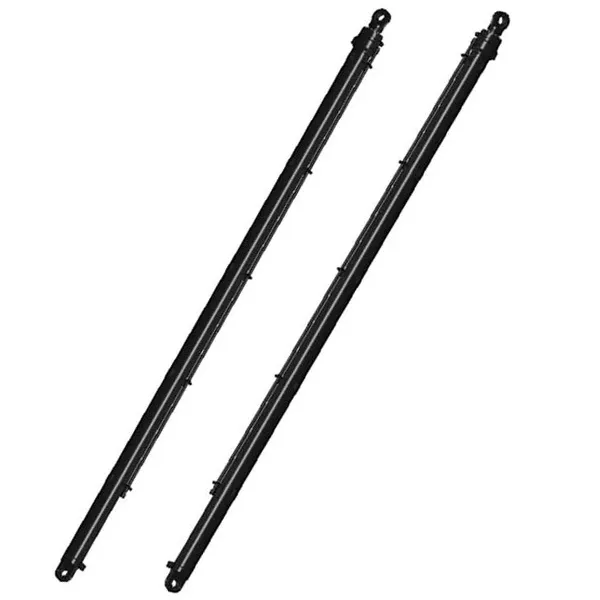

Zdjęcia produkowanego przez nas cylindra teleskopowego wysokiego składowania — układ sceny, powierzchnia pręta i interfejs montażowy.

Reach stacker telescopic cylinder showing nested stages and rod surface
Cylinder teleskopowy układarki Reach — stopnie zagnieżdżone, powierzchnia pręta i interfejs montażowy.
Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Wielostopniowy teleskopowy siłownik hydrauliczny do zastosowań z wysięgnikiem wysokiego składowania.
Reach stacker telescopic cylinder before packing and shipment
Zmontowany cylinder został sprawdzony i przygotowany do wysyłki.
Reach stacker telescopic cylinder stage detail and seal arrangement
Szczegóły etapu i układ uszczelek cylindra teleskopowego.

Korzyści produktu

  • Duży zasięg przy krótkiej długości zamkniętejWielostopniowa konstrukcja zapewnia skok do 8000 mm, zachowując jednocześnie zwartość wsuniętego cylindra wzdłuż wysięgnika, dzięki czemu maszyna może umieścić rozrzutnik na dużej wysokości i w pewnej odległości bez konieczności noszenia dłuższego, cięższego jednostopniowego siłownika.
  • Siłuj tam, gdzie winda tego potrzebujeNajwiększy stopień zapewnia największą siłę na początku podnoszenia, kiedy moment obciążenia na wysięgniku jest największy, natomiast mniejsze etapy zapewniają jazdę. To dopasowuje moc cylindra do rzeczywistej krzywej obciążenia maszyny.
  • Zbudowany do pracy w ciężkich kontenerachCylinder jest wykonany z wysokiej jakości stali specjalnej i jest przeznaczony do ciągłych cykli roboczych w operacjach portowych, a układ uszczelnień jest przeznaczony do długich zmian pod obciążeniem, a nie do pracy przerywanej.
  • Bezpośrednie dostawy z fabrykiCylinder jest produkowany i montowany we własnej fabryce Raydafon, więc nie ma żadnej marży handlowej pomiędzy Tobą a produkcją, a rysunki, uszczelki i części zamienne pozostają dostępne przez cały okres użytkowania maszyny.
  • Wykonane według rysunku Twojej maszynyOtwór, tłoczysko, skok, liczba stopni, układ montażowy i położenie portów można wykonać zgodnie z oryginalnym rysunkiem, co ma znaczenie w przypadku jednostek zamiennych, w których interfejs montażowy musi pasować do istniejącego wysięgnika.
  • Skraca cykle załadunku i rozładunkuDokładne, powtarzalne pozycjonowanie rozrzutnika pozwala na podniesienie kontenera z nabrzeża lub pokładu i odstawienie go w mniejszej liczbie ruchów, skracając czas spędzany przez każdy statek na nabrzeżu i czas oczekiwania pojazdów drogowych na terminalu.

Trwałość zmęczeniowa, trwałość uszczelnienia i maksymalna siła zależą od średnicy otworu, ciśnienia, cyklu pracy i tego, jak dobrze kontrolowane są zanieczyszczenia w obwodzie hydraulicznym maszyny. Podaj nam model maszyny, ciśnienie robocze i wymagany skok, a my potwierdzimy konfigurację cylindra pod kątem faktycznie obserwowanego obciążenia.

Aplikacje

Podstawowym zastosowaniem jest wysięgnik wózka wysokiego składowania, ale ten sam typ siłownika teleskopowego jest stosowany wszędzie tam, gdzie z małej długości montażowej w maszynie mobilnej trzeba uzyskać duży skok.

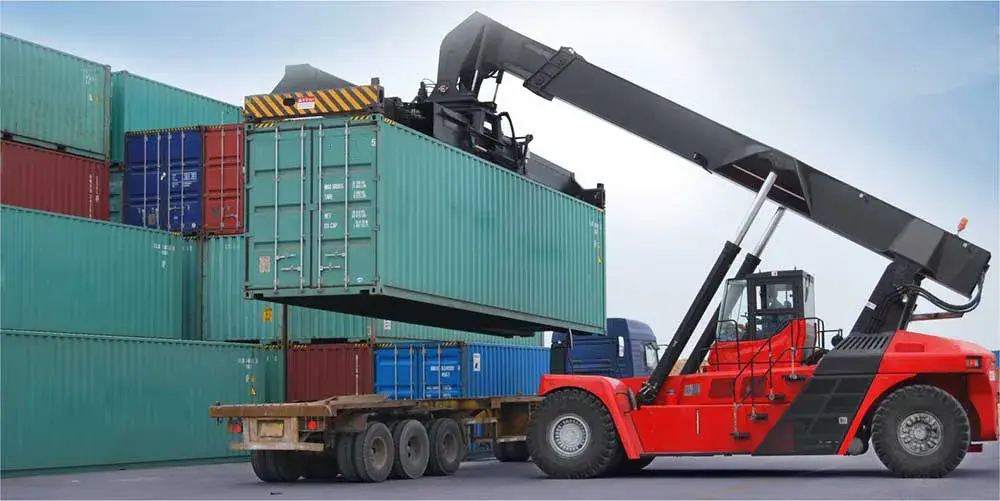

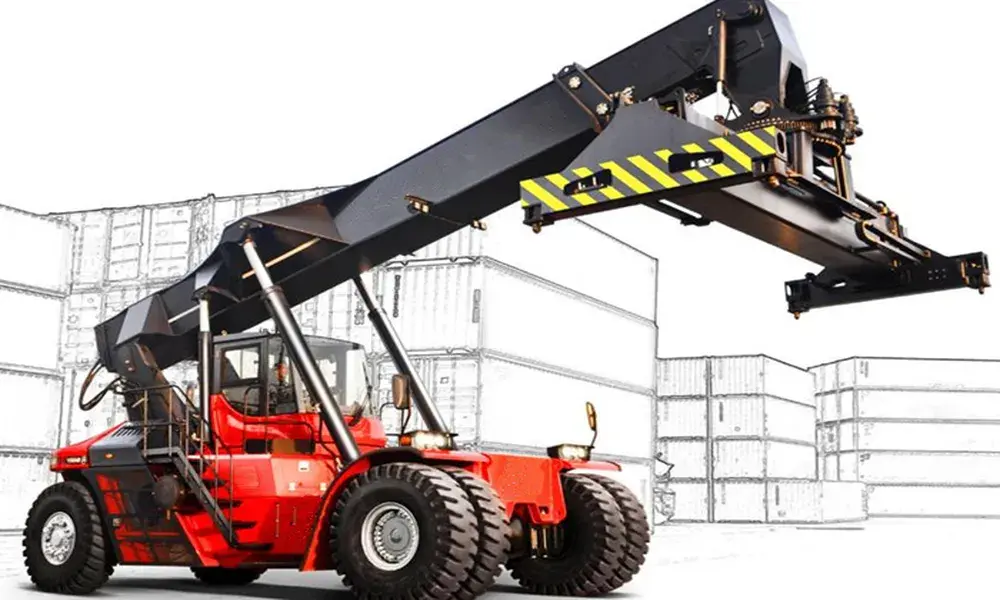

Reach stacker telescopic cylinder installed on a container handling machine boom
Cylinder teleskopowy układarki w trybie pracy na maszynie do obsługi kontenerów.

Port i terminal kontenerowy

Podnoszenie i wysuwanie wysięgnika w wózkach wysokiego składowania przemieszczających kontenery pomiędzy nabrzeżem, stocznią i pojazdami drogowymi w trybie ciągłej zmiany.

Place i magazyny logistyczne

Maszyny obsługujące gęste składowanie, w przypadku których rozrzutnik musi być ustawiony dokładnie pod względem wysokości i odległości bez zmiany położenia podwozia.

Stacje przeładunkowe i towarowe

Operacje charakteryzujące się wysokim obrotem, w których cykle załadunku i rozładunku powtarzają się w ciągu dnia, a niezawodność cylindrów bezpośrednio wpływa na wydajność.

Żurawie samojezdne

Teleskopowe przedłużenie wysięgnika, w którym ta sama zasada działania zapewnia duży zasięg z przenośnej, zamkniętej długości.

Wyposażenie wywrotek i przyczep

Wielostopniowe siłowniki podnoszące do wywrotek i podnoszenia platform, gdzie skok jest duży w stosunku do dostępnej przestrzeni montażowej.

Wymiana i modernizacja

Bezpośrednia wymiana zużytego lub uszkodzonego siłownika wysięgnika na istniejący wózek wysokiego składowania, wyprodukowanego na podstawie oryginalnego rysunku lub zmierzonej próbki.

Często zadawane pytania dotyczące kupujących

  • Jaki otwór, skok i ciśnienie osiąga ta teleskopowa pokrywa cylindra układarki?Standardowe średnice otworów wynoszą od 200 mm do 220 mm, średnice tłoczysk od 150 mm do 180 mm, maksymalny skok do 8000 mm i maksymalne ciśnienie robocze 30 MPa. Całkowita wysokość podnoszenia zależy od geometrii wysięgnika maszyny, a nie samego skoku, dlatego przy określaniu specyfikacji należy sprawdzić obie te rzeczy.
  • Czy ten cylinder jest częścią OEM czy zamiennikiem?Jest produkowany przez firmę Raydafon w jej własnej fabryce i może być dostarczony jako wyposażenie OEM dla konstruktorów maszyn lub jako jednostka zamienna do maszyn już eksploatowanych. W celu wymiany należy przesłać oryginalny rysunek, model maszyny lub zmierzone wymiary uszkodzonego cylindra.
  • Skąd mam wiedzieć, że mocowanie będzie pasować do mojego wysięgnika?Montaż odbywa się według rysunku — układu sworzniowego, kołnierzowego lub widełkowego wraz z położeniem portów. Prześlij rysunek lub zdjęcie istniejącego cylindra z jego głównymi wymiarami, a my potwierdzimy interfejs przed wyceną.
  • Jakie informacje potrzebujesz, aby zacytować?Model maszyny, średnica otworu i tłoczyska, wymagany skok, ciśnienie robocze, liczba stopni, jeśli jest to konstrukcja wieloetapowa, rodzaj i ilość mocowania. Im więcej otrzymamy wraz z zapytaniem, tym szybciej będziemy w stanie potwierdzić projekt i cenę.
  • Co wpływa na żywotność siłownika teleskopowego?Czystość oleju hydraulicznego, stan uszczelek wycieraczek i ustawienie poszczególnych stopni to główne czynniki. Zanieczyszczenia lub porysowana powierzchnia stopnia uszkadzają uszczelki i prowadzą do wycieków, dlatego filtracja i regularne przeglądy są tak samo ważne, jak sama specyfikacja cylindra.
  • Jaki jest czas realizacji i czy można dostarczyć zapasowe uszczelki?Czas realizacji zależy od tego, czy cylinder odpowiada istniejącemu rysunkowi, czy wymaga nowej konfiguracji i jest potwierdzany wyceną, zwykle w ciągu 24 godzin od otrzymania zapytania. Zestawy uszczelek i komponenty zamienne mogą być dostarczane oddzielnie, aby umożliwić przywrócenie maszyny do pracy po uszkodzeniu uszczelki.

Powiązane produkty i dalsze czytanie

Poproś o wycenę cylindra teleskopowego Reach Stacker

Wyślij model maszyny, średnicę otworu i tłoczyska, wymagany skok, ciśnienie robocze, rodzaj i ilość mocowania – lub oryginalny rysunek. Potwierdzamy konfigurację względem Twojego wysięgnika i odpowiadamy, podając cenę i czas realizacji w ciągu 24 godzin.

Wyślij zapytanie teraz

* Liczba 8000 mm dotyczy skoku cylindra, a nie wysokości podnoszenia maszyny. Przed złożeniem zamówienia prosimy o potwierdzenie znamionowego ciśnienia roboczego układu hydraulicznego i wymiarów montażowych.

Wyślij zapytanie
