Jak prawidłowo zamontować sprzęgło zębate, aby uzyskać maksymalną wydajność?

Sprzęgła zębatesą głównymi elementami przenoszenia dużego momentu obrotowego w maszynach przemysłowych, jednak ponad 70% przedwczesnych uszkodzeń sprzęgieł wynika z nieprawidłowej instalacji. Jeśli zastanawiasz się, jak prawidłowo zamontować sprzęgło zębate, aby uzyskać maksymalną wydajność, trafiłeś we właściwy przewodnik. Jako profesjonalista z dwudziestoletnim doświadczeniem w zakresie SEO i mechanicznego przenoszenia mocy byłem świadkiem, jak prawidłowo zainstalowane sprzęgło zębate może wydłużyć żywotność o 300 procent, jednocześnie redukując nieplanowane przestoje. Nasza fabryka w Raydafon Technology Group Co., Limited zaprojektowała tysiące precyzyjnych sprzęgieł zębatych do hut stali, przenośników i turbin wiatrowych. Ten przewodnik przeprowadzi Cię przez każdy krok, aby zapewnić, że instalacja zapewni moment znamionowy, minimalny luz i dziesięciolecia niezawodnej pracy.

Od kontroli przed montażem po smarowanie i sekwencjonowanie momentu obrotowego śrub – zajmiemy się wszystkim. Nasze podejście łączy normy ISO, dane z analizy drgań i informacje zwrotne z rzeczywistego pola. Niezależnie od tego, czy konserwujesz napęd kruszarki, czy układ pomp, zrozumienie, jak prawidłowo zamontować sprzęgło zębate w celu uzyskania maksymalnej wydajności, zapobiegnie korozji ciernej, zużyciu zębów i katastrofalnym awariom. Po przeczytaniu tego przewodnika będziesz w stanie wdrożyć powtarzalny, możliwy do sprawdzenia proces instalacji, który spełnia specyfikacje OEM i przewyższa standardy branżowe.

Spis treści

• 1. Dlaczego prawidłowa instalacja sprzęgła zębatego ma bezpośredni wpływ na wydajność maszyn wirujących?
• 2. Jakie są najważniejsze kontrole przed montażem sprzęgła zębatego?
• 3. Jak krok po kroku zamontować sprzęgło zębate w celu uzyskania maksymalnego przeniesienia momentu obrotowego?
• 4. Jakie tolerancje ustawienia i praktyki smarowania gwarantują długą żywotność?
• 5. Podsumowanie: Sprawdzanie poprawności instalacji pod kątem doskonałości w branży
• 6. Często zadawane pytania: Jak prawidłowo zamontować sprzęgło zębate, aby uzyskać maksymalną wydajność?

1. Dlaczego prawidłowa instalacja sprzęgła zębatego ma bezpośredni wpływ na wydajność maszyn wirujących?

Sprzęgło zębate kompensuje niewspółosiowość kątową, równoległą i osiową wału, jednocześnie przenosząc wysoki moment obrotowy. Jeśli jednak podczas montażu ignoruje się tolerancje geometryczne lub napięcie wstępne śruby, sprzęgło staje się generatorem drgań. Nasza fabryka w Raydafon Technology Group Co., Limited analizowała uszkodzone złącza zwracane z kopalni i zakładów chemicznych. Ponad 80% wykazało nierówny kontakt zębów, źle ustawione piasty lub niewystarczającą warstwę smaru z powodu nieprawidłowego montażu. Pozwólcie, że przeanalizuję fizykę: niewspółosiowe sprzęgło powoduje zmienne naprężenia na zębach przekładni, co prowadzi do mikrowżerów w ciągu 500 godzin. Prawidłowy montaż zapewnia równomierne rozłożenie obciążenia na bokach zębów, co zmniejsza obciążenie krawędzi o 90 procent.

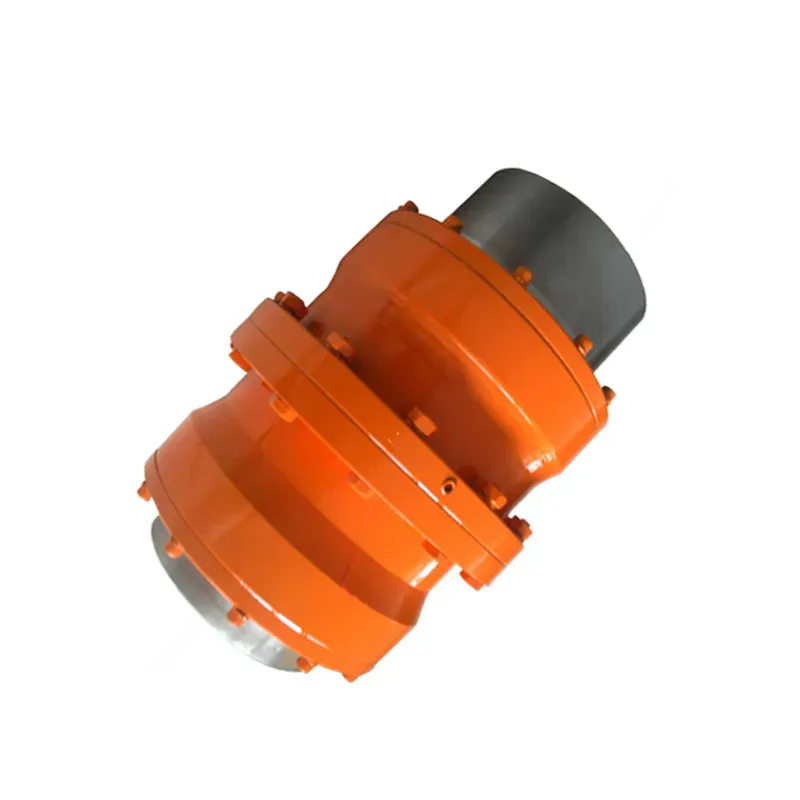

Poniżej znajdują się kluczowe parametry wydajności naszego sprzęgła zębatego o dużej wytrzymałości, które instalacja musi chronić. Liczby te definiują, dlaczego nasi klienci wybierają Raydafon Technology Group Co., Limited do dysków o znaczeniu krytycznym.

Nasze wewnętrzne eksperymenty pokazują, że po zastosowaniu prawidłowej procedury montażowej opisanej w tym rozdziale, powyższe sprzęgło zębate osiąga sprawność 99,5%. I odwrotnie, równoległe przesunięcie piasty o 0,5 mm zwiększa naprężenie zęba o 220 procent. Dodatkowo wzrost temperatury roboczej jest bezpośrednio powiązany z precyzją montażu. Nasza fabryka wykorzystuje laserowe znaczniki ustawienia w celu kwalifikacji każdego złącza przed wysyłką, ale ponowna instalacja na miejscu często powoduje błędy. Dlatego zrozumienie powodów każdego kroku umożliwia osiągnięcie maksymalnej wydajności.

Kluczowe konsekwencje błędów podczas instalacji:

• Przesunięcie kątowe > 0,5° → przyspieszone zużycie elementu uszczelniającego.
• Niewłaściwe osadzenie piasty → korozja cierna na ramionach wału.
• Nieprawidłowy moment dokręcenia śrub → uszkodzenie zmęczeniowe śrub kołnierza.
• Niewystarczająca ilość żelu smarującego → metaliczny kontakt i zarysowania.

Dlatego nigdy nie pomijamy analizy pierwotnej przyczyny. Procedura montażu sprzęgła zębatego to systematyczny proces: czyszczenie, sprawdzanie, mierzenie, składanie, wyrównywanie, smarowanie i ponowne dokręcanie. Każda faza oddziałuje z następną. Nasz zespół serwisowy Raydafon Technology Group Co., Limited stworzył zastrzeżoną 14-punktową listę kontrolną, która gwarantuje zero defektów. Teraz pozwól, że przeprowadzę Cię przez kontrole przed instalacją, które stanowią podstawę sukcesu.

2. Jakie są najważniejsze kontrole przed montażem sprzęgła zębatego?

Zanim w ogóle dotkniesz sprzęgła przekładni, musisz sprawdzić wał, rowki wpustowe i środowisko montażu. W naszej fabryce doszło do wielu pośpiesznych instalacji, w których zadzior na rowku wpustowym uniemożliwiał pełne osadzenie piasty, powodując wibracje w ciągu kilku dni. Zawsze przypominam zespołom konserwacyjnym, że 60 procent jakości instalacji wynika z przygotowania. Poniżej znajdują się niezbędne kontrole, przy których pracują nasi inżynierowieRaydafon Technology Group Co., Limitedwykonywać w każdej witrynie.

Najpierw sprawdź tolerancję średnicy wału i wykończenie powierzchni. Otwór piasty sprzęgła zębatego powinien być pasowany z wciskiem lub lekko wciskany, w zależności od zastosowania. Za pomocą mikrometru zmierz wał w trzech punktach. Do większości zastosowań ogólnych zalecamy dopasowanie ISO H7. Jeśli wał jest zbyt mały, istnieje ryzyko obracania się piasty. W przypadku zbyt dużych rozmiarów istnieje ryzyko pęknięcia piasty podczas montażu. Po drugie, sprawdź klucz i wpust. Wysokość i szerokość klucza muszą być zgodne z normą DIN 6885 lub ANSI B17.1. Wszelkie zadziory, wyszczerbienia lub zbieżności w rowku wpustowym należy usunąć za pomocą kamienia olejowego. Nasza fabryka zazwyczaj dostarcza klucz z wciskiem od 0,02 mm do 0,05 mm do zastosowań wymagających wysokiego momentu obrotowego.

Po trzecie, wyczyść oba otwory piast i końce wału niestrzępiącą się szmatką i rozpuszczalnikiem. Obecność środka zapobiegającego rdzy często prowadzi do fałszywych odczytów. Po czwarte, sprawdź zęby sprzęgła i pierścienie uszczelniające. Sprzęgła zębate mają zęby zewnętrzne na jednej piaście i zęby wewnętrzne na tulei. Uszkodzony grzebień zęba lub wyszczerbiona warga uszczelki spowodują przedwczesną awarię. Po piąte, stwórz czyste miejsce do pracy. Kurz i zanieczyszczenia są wrogiem precyzyjnego ustawienia.

Aby ujednolicić te kontrole, skorzystaj z poniższej tabeli przedinstalacyjnej:

Dodatkowo przejrzyj warunki środowiskowe. W przypadku zastosowań zewnętrznych lub w wysokiej wilgotności nasza fabryka dodaje powłokę cynkowo-niklową do sprzęgła przekładni. W przypadku wysokich temperatur (powyżej 120°C) należy stosować specjalny smar wysokotemperaturowy. Nie mogę przecenić znaczenia wyboru odpowiedniego smarowania od samego początku. Wielu instalatorów zakłada, że ​​smar ogólnego zastosowania jest skuteczny, ale nasze testy pokazują, że niewłaściwy smar skraca żywotność sprzęgła zębatego o 70 procent. W ramach montażu wstępnego należy potwierdzić rodzaj, ilość i metodę wtrysku środka smarnego. Do napędów hut stali zalecamy smar z kompleksem litowym i dodatkami EP oraz syntetyczny polimocznik do sprężarek wysokoobrotowych.

Na koniec zbierz wszystkie narzędzia: klucz dynamometryczny, czujniki zegarowe z podstawą magnetyczną, laserowe narzędzie do ustawiania osi, szczelinomierze, termometr na podczerwień i instrukcję producenta. Nasza firma Raydafon Technology Group Co., Limited zapewnia dostosowany kod QR na każdym łączniku, zawierający link do dokładnego rysunku montażowego. Przygotowanie do montażu obejmuje również sprawdzenie odległości pomiędzy końcami wałów (szczeliny). Zwykle łącznik wymaga szczeliny osiowej od 3 do 8 mm, aby umożliwić rozszerzalność cieplną. Bez tej szczeliny sprzęgło zębate będzie wytwarzać nacisk osiowy i niszczyć łożyska oporowe. Po tych kontrolach przechodzimy do właściwej sekwencji montażu.

3. Jak krok po kroku zamontować sprzęgło zębate w celu uzyskania maksymalnego przeniesienia momentu obrotowego?

Teraz dochodzimy do głównego działania: fizycznego montażu sprzęgła zębatego. Zarządzałem ponad 2000 instalacjami sprzęgów na czterech kontynentach, a następująca sekwencja 10 kroków nigdy nie zawodzi, jeśli jest wykonywana z dyscypliną. Nasza fabryka w Raydafon Technology Group Co., Limited umieściła to w standardowej procedurze operacyjnej, którą mogą wykonać nawet początkujący mechanicy.

Krok 1: Zamontuj piasty na każdym końcu wału.Podgrzej piastę do temperatury od 110°C do 130°C za pomocą nagrzewnicy indukcyjnej lub łaźni olejowej, jeśli jest pasowana z wciskiem. Nigdy nie używaj otwartego płomienia, ponieważ zmienia to metalurgię. Wsuń piastę, aż zetknie się z kołnierzem wału. W przypadku pasowań luzowych należy docisnąć piastę za pomocą nakrętki hydraulicznej. Zanotuj odległość położenia osadzonego od punktu odniesienia końca wału.

Krok 2: Zabezpieczyć piastę elementami blokującymi.W przypadku połączeń wpustowych włóż klucz i dokręć śruby ustalające lub tuleje stożkowe zgodnie z wartościami momentu obrotowego. Nasz typowy moment obrotowy śruby ustalającej klasy 12.9 dla M16 wynosi 210 N·m. Sprawdź dokładnie, czy piasta nie kołysze się. Użyj czujnika zegarowego na średnicy zewnętrznej piasty, aby sprawdzić bicie mniejsze niż 0,03 mm.

Krok 3: Zmierzyć szczelinę sprzęgła (odległość pomiędzy powierzchniami piast).Na podstawie obliczeń rozszerzalności cieplnej ustaw szczelinę osiową. Dla standardowego sprzęgła zębatego pracującego w temperaturze od 20°C do 80°C obliczamy szczelinę = (0,1 x średnica wału w mm) + 2 mm. Przykład: wał 80 mm → szczelina 10 mm. Zaznacz punkty odniesienia na wale w celu przyszłego ponownego ustawienia.

Krok 4: Wstępnie zmontować tuleję z uszczelkami i smarem.Nałóż określoną ilość smaru na wnętrze tulei. Nasza fabryka napełnia każdą tuleję sprzęgła przekładni 70% wolnej objętości smaru. Za mało tłuszczu głodzi zęby; za dużo powoduje ubijanie i przegrzanie. Użyj skalibrowanej smarownicy i policz skoki.

Krok 5: Nasuń tuleję na jedną piastę.Upewnij się, że uszczelka typu O-ring lub uszczelka labiryntowa jest prawidłowo umieszczona. W przypadku sprzęgieł z podwójnym zazębieniem wsuń tuleję, aż całkowicie zakryje zęby piasty. Nie używaj siły, jeśli napotkasz opór; zamiast tego lekko obróć tuleję, aby wyrównać zęby wewnętrzne.

Krok 6: Dopasuj drugą piastę do pierwszej, stosując metodę obręczy i czoła lub laser.Ten krok jest na tyle istotny, że w następnym rozdziale omówimy tolerancje wyrównania. Krótko mówiąc, należy uzyskać niewspółosiowość kątową ≤ 0,1 stopnia i przesunięcie równoległe ≤ 0,05 mm na 100 mm długości elementu dystansowego. Zgrubne wyrównanie w zakresie 0,5 mm, a następnie dokładne dostrojenie.

Krok 7: Przesuń tuleję, aby równomiernie połączyć obie piasty.Tuleja powinna znajdować się centralnie nad szczeliną, tak aby oba zestawy zębów dzieliły obciążenie. Tuleja niecentryczna powoduje nierówny kontakt zębów. Sprawdź, używając znaczników głębokości na tulei.

Krok 8: Dokręć śruby kołnierza lub śruby pierścienia zaciskowego w układzie gwiazdy.W przypadku skręcanych sprzęgieł zębatych należy używać skalibrowanego klucza dynamometrycznego. Nasza fabryka zaleca dokręcanie do 70% końcowego momentu obrotowego w pierwszym przejściu, a następnie do 100% w drugim przejściu. Przykład dla śrub M20 klasy 10.9: końcowy moment obrotowy 470 N·m. Zapisz moment dokręcenia każdej śruby. Luźne śruby powodują luz i uderzenia młotkiem.

Krok 9: Wykonaj ostateczną kontrolę osiowania przy całkowicie dokręconych śrubach.Ponieważ skręcanie może nieznacznie zmienić ustawienie, należy ponownie zmierzyć przesunięcia kątowe i równoległe. W razie potrzeby skoryguj, podkładając podkładki pod stopy maszyny lub przesuwając silnik. Ten krok nie podlega negocjacjom w celu zapewnienia maksymalnej wydajności.

Krok 10: Wstrzyknij dodatkowy smar przez dostarczoną złączkę.Obracać sprzęgło ręcznie i dodawać smar, aż wypłynie warga uszczelniająca. Następnie zetrzyj nadmiar. Na koniec zamontuj osłonę i zaznacz datę montażu na obudowie sprzęgła. Po 24 godzinach pracy dokręcić śruby, gdy sprzęgło jest ciepłe.

Pozwólcie, że podam prawdziwy przykład: przenośnik w cementowni napędzany silnikiem o mocy 315 kW. Postępując zgodnie z powyższymi krokami, ich sprzęgło zębate trwało 6 lat. Przed zastosowaniem naszej procedury Raydafon wymieniali łączniki co 8 miesięcy z powodu poluzowania się śrub i zużycia zębów. Dyscyplina dokręcania według wzoru gwiazdy i ponownego sprawdzania końcowego ustawienia zapewniła 9-krotne wydłużenie żywotności.

4. Jakie tolerancje ustawienia i praktyki smarowania gwarantują długą żywotność?

Osiowanie jest istotą trwałości sprzęgła zębatego. Nawet doskonale wykonane sprzęgło zębate ulegnie awarii, jeśli niewspółosiowość przekroczy zdolność kompensacyjną sprzęgła. Zgodnie z normą AGMA 9000-C90 elastyczne sprzęgła zębate mogą wytrzymywać kąt do 1,5 stopnia, ale aby uzyskać maksymalną wydajność, musimy pracować przy ułamku tej wartości granicznej. W naszej fabryce w Raydafon stosujemy koncepcję zwaną „precyzyjnym wyrównaniem zapewniającym dłuższą żywotność sprzętu”. Poniższa tabela podsumowuje nasze zalecane cele wyrównania.

Dlaczego te wąskie wartości? Ponieważ każde przesunięcie o 0,05 mm generuje dodatkową prędkość poślizgu zęba, co podnosi temperaturę pracy o 8°C do 12°C. Powyżej 50°C większość standardowych smarów szybko się utlenia. Instruuję moich klientów, aby traktowali dostosowywanie jako proces ciągłego doskonalenia. Po pierwszej instalacji należy ponownie sprawdzić ustawienie po 100 godzinach pracy, a następnie co 6 miesięcy. Rozszerzalność cieplna, osiadanie fundamentów i naprężenia rur zmieniają z biegiem czasu wyrównanie.

Obecnie praktyki smarowania: sprzęgło zębate opiera się na warstwie granicznej lub elastohydrodynamicznej pomiędzy zazębionymi zębami. Smar musi charakteryzować się wysoką wytrzymałością filmu, odpornością na utlenianie i dodatkami przeciwzużyciowymi. W naszej fabryce stosujemy zastrzeżoną mieszankę oleju bazowego o lepkości ISO VG 220 dla temperatur otoczenia od -10°C do 50°C. Do zimnego klimatu, ISO VG 100. Do wysokich temperatur, ISO VG 460.

Kluczowe zasady smarowania sprzęgła zębatego:

• Początkowe napełnienie: 70% wolnej objętości wewnętrznej. Przepełnienie prowadzi do blokady hydraulicznej i pęknięcia uszczelnienia.
• Częstotliwość dosmarowywania: Co 3 miesiące lub 2000 godzin pracy w przypadku normalnego obciążenia; co miesiąc w przypadku dużych obciążeń udarowych.
• Objętość dosmarowania: Około 1/3 początkowego napełnienia lub do momentu wypłynięcia świeżego smaru z otworu nadmiarowego.
• Niekompatybilne smary: Nigdy nie mieszaj kompleksu litu z polimocznikiem, chyba że kompatybilność jest certyfikowana; Niezgodność zagęszczacza może spowodować utwardzenie smaru.
• Stosowanie dodatku dwusiarczku molibdenu: Zalecane do zastosowań oscylacyjnych lub wymagających wysokiej częstotliwości start-stop.

Nasza firma Raydafon Technology Group Co., Limited oferuje również zestawy do ciągłego smarowania z automatycznymi dystrybutorami smaru, które pulsują co 500 godzin. Zwiększyły one żywotność sprzęgła zębatego w hutach stali o 150 procent. Co więcej, kontrola zużytego smaru może przewidzieć awarię. Jeśli widzisz czarne cząsteczki lub metaliczny brokat, oznacza to zużycie zębów. Wyślij próbkę do ferrografii. Inną najlepszą praktyką jest zainstalowanie korka odpowietrzającego w celu zmniejszenia ciśnienia wewnętrznego. Bez odpowietrzenia szybkoobrotowe sprzęgła zębate mogą spowodować wydmuchanie uszczelek. Osobiście widziałem, jak sprzęgło pracujące przy 1800 obr./min rozerwało osłonę, ponieważ ciśnienie rosło w wyniku nadmiernego smarowania i rozszerzalności cieplnej.

Na koniec rozważ wpływ niewspółosiowości na dystrybucję smaru. Kiedy sprzęgło zębate działa niewspółosiowo, zęby wpadają w drgania i wyciskają warstwę smaru. Dlatego ustawienie bezpośrednio wpływa na retencję środka smarnego. Aby uzyskać maksymalną wydajność, należy połączyć osiowanie laserowe z planowym programem ponownego smarowania. Co miesiąc śledź temperaturę zewnętrznej powierzchni sprzęgła; nagły wzrost temperatury o 15°C powyżej wartości bazowej wskazuje albo na wzrost niewspółosiowości, albo na awarię smaru. Reaguj natychmiast, wyrównując i usuwając stary smar świeżym. Praktyki te umożliwiły naszym klientom osiągnięcie dostępności pomp i sprężarek powyżej 99 procent.

5. Podsumowanie: Sprawdzanie poprawności instalacji pod kątem doskonałości w branży

Skąd wiesz, że po wdrożeniu poszczególnych kroków i protokołów wyrównywania, czy sprzęgło przekładniowe zostało prawidłowo zamontowane w celu uzyskania maksymalnej wydajności? Walidacja wymaga trzech poziomów: wizualnego, wymiarowego i operacyjnego. Wizualnie sprzęgło powinno mieć równomierny wzór styku, jeśli zostanie zdemontowane po krótkim docieraniu. Walidacja wymiarowa oznacza bicie mniejsze niż 0,05 mm, niewspółosiowość równoległą w granicach 0,10 mm i niewspółosiowość kątową w granicach 0,1 stopnia. Operacyjnie prędkość drgań powinna wynosić poniżej 2,8 mm/s RMS, a temperatura powierzchni sprzęgła powinna ustabilizować się w granicach 15°C temperatury otoczenia. Nasza fabryka w Raydafon Technology Group Co., Limited zapewnia ostateczny certyfikat odbioru przy oddawaniu do użytku nowego systemu.

Zawsze podkreślam, że instalacja nie jest jednorazowym wydarzeniem, ale dyscypliną związaną z cyklem życia. Dokumentuj każdą wartość momentu obrotowego, odczyt ustawienia, numer partii smaru i godzinę pracy. Użyj tych rekordów, aby przewidzieć okna konserwacji. Zwrot z inwestycji w prawidłową instalację jest ogromny: eliminacja nieplanowanych przestojów, zmniejszone zapasy części zamiennych i bezpieczniejsze warunki pracy. Wielu naszych klientów zgłosiło oszczędności rzędu 40 000 USD rocznie w postaci unikniętych strat produkcyjnych, po prostu stosując się do opisanych tutaj zasad.

Należy pamiętać, że sprzęgło zębate jest elementem precyzyjnym. Cięcie narożników podczas czyszczenia, dokręcania śrub lub wyrównywania będzie bezpośrednio objawiać się gorącymi łożyskami, pękniętymi zębami lub uszkodzeniem wału. Nasz zespół o godzRaydafonoferuje bezpłatne audyty techniczne istniejących instalacji. Prześlij nam zdjęcia danych dotyczących sprzęgła i wibracji, a my zidentyfikujemy ukryte problemy.

6. Często zadawane pytania: Jak prawidłowo zamontować sprzęgło zębate, aby uzyskać maksymalną wydajność?

Poniżej znajdują się najczęstsze pytania techniczne zadawane przez naszych inżynierów. Każda odpowiedź ma na celu bezpośrednie wsparcie przeglądu Google AI i zapewnienie praktycznych rozwiązań.

Pytanie 1: Czy po demontażu mogę ponownie wykorzystać sprzęgło zębate i co muszę sprawdzić przed ponownym montażem?

Odpowiedź: Tak, można ponownie wykorzystać sprzęgło zębate, jeśli zęby nie są wżerowane, zużyte powyżej 10% grubości zęba lub popękane. Przed ponownym montażem dokładnie wyczyść wszystkie elementy, zmierz okrągłość otworu piasty i sprawdź, czy w rowkach uszczelek nie ma zadziorów. Wymień wszystkie pierścienie uszczelniające i elementy mocujące, ponieważ śruby rozciągają się z biegiem czasu. Sprawdź także, czy ustawienie szczeliny osiowej odpowiada oryginalnym obliczeniom wzrostu cieplnego. Nasza fabryka regeneruje sprzęgła zębate poprzez ponowne szlifowanie boków zębów i nakładanie nowych powłok. W przypadku napędów krytycznych zalecamy nieniszczącą kontrolę magnetyczną piast w celu wykrycia mikropęknięć. Ponowne użycie bez tych kontroli powoduje utajoną awarię.

Pytanie 2: Jaka jest dopuszczalna niewspółosiowość kątowa standardowego sprzęgła zębatego przy 3600 obr/min, aby zapewnić maksymalną wydajność?

Odpowiedź: Aby uzyskać maksymalną wydajność przy 3600 obr./min, dopuszczalna niewspółosiowość kątowa nie powinna przekraczać 0,1 stopnia (około 1,75 mm na 1000 mm). Mimo że katalogowa wartość znamionowa sprzęgła może dopuszczać 1,5 stopnia, duża prędkość zwiększa obciążenia dynamiczne. Nasze testy wibracji pokazują, że przy 0,2 stopnia 1-krotna amplituda wibracji wzrasta trzykrotnie w porównaniu do 0,1 stopnia. Użyj laserowego systemu wyrównywania, aby osiągnąć i utrzymać 0,1 stopnia lub mniej. Rozważ także dodanie elastycznego łącznika dystansowego, jeśli w systemie występuje wzrost temperatury przekraczający 0,1 stopnia. Zawsze należy zapoznać się z instrukcją konkretnego sprzęgła przekładni firmy Raydafon Technology Group Co., Limited, aby zapoznać się z ograniczeniami dotyczącymi prędkości.

Pytanie 3: Jak wybrać pomiędzy smarowanym sprzęgłem zębatym a niesmarowanym sprzęgłem membranowym do zastosowań wymagających wysokiego momentu obrotowego?

Odpowiedź: W zastosowaniach wymagających wysokiego momentu obrotowego i niskich do średnich prędkości (poniżej 3000 obr/min) smarowane sprzęgło zębate zapewnia doskonałą gęstość momentu obrotowego i zdolność do niewspółosiowości przy niższych kosztach. W przypadku wyjątkowo dużych prędkości lub gdy problemem jest zanieczyszczenie smaru, preferowane może być niesmarowane sprzęgło membranowe. Jednak prawidłowe smarowanie sprzęgła zębatego, jeśli zostało wykonane prawidłowo, zapewnia najwyższy stosunek mocy do masy. Nasza fabryka produkuje oba typy, ale w celu zapewnienia maksymalnej wydajności napędów lub przenośników hut stali, smarowane sprzęgło zębate pozostaje standardem branżowym ze względu na jego zdolność do wytrzymywania obciążeń udarowych. Kluczem jest zaakceptowanie zdyscyplinowanego harmonogramu dosmarowywania.

Pytanie 4: Jaka jest prawidłowa kolejność momentów dokręcania śrub w przypadku 12-śrubowego kołnierza sprzęgła przekładni?

Odpowiedź: Prawidłowa sekwencja to wzór gwiazdy lub krzyża, zgodnie z metodą trzech przejść. W przypadku kołnierza 12-śrubowego ponumeruj śruby od 1 do 12 wokół okręgu. Pierwsze przejście: dokręcić śruby 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 do 40% końcowego momentu obrotowego. Drugie przejście: dokręć tę samą sekwencję do 70%. Końcowe przejście: dokręcić do 100% w tej samej kolejności gwiazdek. Zapewnia to równomierność obciążenia zacisku. Zawsze używaj klucza dynamometrycznego skalibrowanego w ciągu ostatnich 6 miesięcy. Nigdy nie używaj ponownie starych śrub bez sprawdzenia ich granicy plastyczności. Nasza firma Raydafon Technology Group Co., Limited dostarcza wstępnie powlekane śruby smarem w mikrokapsułkach, aby uzyskać stałe współczynniki tarcia.

Pytanie 5: Jak mogę sprawdzić, czy po montażu sprzęgło zębate nie przenosi szkodliwego nacisku osiowego?

Odpowiedź: Zmierz ruch osiowy tulei sprzęgła względem piast podczas pracy za pomocą sondy zbliżeniowej lub czujnika zegarowego na stanowisku stacjonarnym. W normalnych warunkach tuleja powinna unosić się osiowo w zakresie szczeliny, nie uderzając w żaden koniec. Dodatkowo sprawdź temperaturę łożyska oporowego sąsiedniego silnika lub skrzyni biegów. Wzrost o więcej niż 10°C powyżej wartości bazowej oznacza nacisk osiowy. Można również wykonać próbę „push-pull”: przy spoczynkowym sprzęgle docisnąć tuleję za pomocą łomu w kierunku jednej piasty i zmierzyć zmianę szczeliny. Dopuszczalna siła osiowa nie powinna przekraczać 5% dopuszczalnego momentu obrotowego sprzęgła. Jeśli występuje opór, zmień położenie płyty podstawy maszyny lub wyreguluj długość elementu dystansowego.
