Przekładnia stożkowa spiralna

Raydafon produkuje spiralne przekładnie stożkowe do napędów kątowych we własnej fabryce w Ningbo w Chinach. Zakrzywiona linia zębów utrzymuje w każdym momencie kontakt dwóch lub więcej zębów, dzięki czemu napęd działa płynniej i ciszej niż para prostych skosów tego samego rozmiaru i przenosi większy moment obrotowy jak na swoje wymiary. Standardowe moduły obejmują zakres od M3 do M12 w klasach dokładności od DIN6 do DIN9, produkowane zgodnie z normami ISO, DIN, ANSI, JIS lub BS. Materiały obejmują stal stopową, C45, stal nierdzewną, mosiądz, miedź, aluminium i POM, z obróbką powierzchniową od cynkowania i niklowania po czarny tlenek, Geomet i Dacromet. Koło zębate można ciąć już za pomocą pięciu zębów, co pozwala na duży stopień redukcji w jednym etapie pod kątem prostym, a boki zębów można szlifować po obróbce cieplnej w celu uzyskania wyższych stopni precyzji. Koła zębate dostarczane są w parach, a wzór styku sprawdzany jest przed wysyłką. Wyślij swój rysunek lub próbkę do wyceny w ciągu 24 godzin.

Spiralna przekładnia stożkowa — napęd kątowy z zakrzywionymi zębami, od M3 do M12

Spiralna przekładnia stożkowa to przekładnia kątowa, którą można wybrać, gdy płynność i nośność liczą się bardziej niż cokolwiek innego. Zakrzywione linie zębów utrzymują w każdym momencie kontakt dwóch lub więcej zębów, dzięki czemu napęd pracuje cicho, zużywa się równomiernie i przenosi znacznie większe obciążenia niż para prostych skosów tego samego rozmiaru. Raydafon tnie, poddaje obróbce cieplnej i szlifuje te koła zębate we własnej fabryce w Ningbo w Chinach.

Minimum 5 zębówNa zębniku, umożliwiającym duże przełożenia jednostopniowe
DIN6 – DIN9Gatunki precyzyjne, szlifowane na zamówienie
M3 – M12Moduły standardowe, inne do rysunku

Uzasadnienie projektu

Dlaczego warto wybrać spiralną przekładnię stożkową zamiast prostej przekładni stożkowej

Różnica między nimi polega całkowicie na linii zębów. Zęby prostego koła zębatego stożkowego biegną promieniowo, więc każdy ząb styka się z współpracującym zębem na całej jego szerokości w tym samym momencie — nagłe uderzenie powtarza się przy każdym zębie. Zęby spiralnej przekładni stożkowej są nacięte po krzywiźnie, więc kontakt zaczyna się od jednego końca zęba i przechodzi do drugiego, dokładnie tak, jak zamyka się zamek błyskawiczny. Ta pojedyncza zmiana geometryczna odpowiada za wszystkie poniższe zalety.

Spiralna przekładnia stożkowa

  • Dwa lub więcej zębów przez cały czas dzieli obciążenie, ponieważ współczynnik zachodzenia na siebie jest wyższy
  • Stopniowe włączanie zamiast uderzenia, dzięki czemu hałas podczas jazdy jest znacznie niższy
  • Nacisk kontaktowy rozłożony na dłuższej linii styku, co zapewnia bardziej równomierne zużycie
  • Koło zębate może pracować z zaledwie 5 zębami, co pozwala na duże przełożenie w jednym stopniu
  • Wzór styku można regulować poprzez promień głowicy tnącej i można go dodatkowo ulepszyć poprzez szlifowanie
  • Wytwarza siłę osiową, którą muszą przenieść łożyska wału

Prosta przekładnia stożkowa

  • W momencie zazębienia całe obciążenie przenosi jeden ząb
  • Uderzenie w każde wejście zęba powoduje większy hałas i wibracje
  • Wyższy lokalny nacisk kontaktowy, więc zużycie ma tendencję do koncentracji
  • Praktyczna minimalna liczba zębów na zębniku jest większa, co ogranicza przełożenie jednostopniowe
  • Prostsze i tańsze w cięciu, co pasuje do dysków o niskiej prędkości i niskim poziomie hałasu
  • Nie jest generowana żadna siła osiowa, więc dobór łożyska jest prostszy

Jeden punkt projektowy, który warto zaplanować:ponieważ linia zębów jest spiralna, spiralna przekładnia stożkowa wytwarza nacisk osiowy wzdłuż wału. To nie jest wada – to cena płynnego zaangażowania. Łożyska muszą zostać dobrane tak, aby to wytrzymać, dlatego też zwykle zaleca się parę spiralnych skosów razem z wałem i układem łożysk, a nie jako zamiennik pary prostych skosów.

Dane techniczne

Dane techniczne przekładni zębatej stożkowej i dostępne opcje

  • Numer modelu (moduł)M3, M4, M5, M8, M12 i inne
  • Forma zębaSpirala (zakrzywiona linia zębów), napęd pod kątem prostym
  • Minimalna liczba zębów zębnika5 zębów
  • Stopnie precyzjiDIN6, DIN7, DIN8, DIN9
  • StandardyISO, DIN, ANSI, JIS, BS i niestandardowe / według rysunku
  • PrzyboryStal stopowa, stal C45, stal nierdzewna, mosiądz, miedź, aluminium, POM
  • Obróbka zębówFrezowane, hartowane lub szlifowane (szlifowanie stosowane w przypadku gatunków o wyższej precyzji)
  • Tolerancja0,001 mm – 0,1 mm w zależności od cechy i klasy precyzji
  • Obróbka powierzchniCynkowanie, niklowanie, pasywacja, utlenianie, anodowanie, Geomet, Dacromet, czarny tlenek, fosforanowanie, malowanie proszkowe, elektroforeza
  • Dodatkowe operacjeŚrutowanie, piaskowanie, obróbka cieplna, wyżarzanie, odpuszczanie, polerowanie
  • UszczelkaPlastikowa torba i karton lub drewniana skrzynka
  • Warunki płatnościT/T, akredytywa
  • Czas realizacji produkcji20 dni roboczych na próbki, 25 dni na produkty masowe
  • PróbkiPrzykładowa cena 2–100 USD; przykładowy fracht ekspresowy opłacony przez klienta

Pełna karta specyfikacji. Przewiń tabelę w bok na urządzeniu mobilnym, aby przeczytać każdy wiersz.

Przedmiot Specyfikacja
Numer modelu M3, M4, M5, M8, M12 itd.
Tworzywo Mosiądz, stal C45, stal nierdzewna, miedź, POM, aluminium, stopy i inne
Standard ISO, DIN, ANSI, JIS, BS i niestandardowe
Precyzja DIN6, DIN7, DIN8, DIN9
Leczenie zębów Hartowane, frezowane lub szlifowane
Tolerancja 0,001 mm – 0,01 mm – 0,1 mm, w zależności od funkcji i określonego stopnia dokładności
Obróbka powierzchni Cynkowanie, niklowanie, pasywacja, utlenianie, anodowanie, Geomet, Dacromet, czarny tlenek, fosforanowanie, malowanie proszkowe, elektroforeza
Skończyć Śrutowanie, piaskowanie, obróbka cieplna, wyżarzanie, odpuszczanie, polerowanie
Pakowanie przedmiotów Plastikowa torba i karton lub drewniane opakowanie
Warunki płatności T/T, akredytywa
Czas realizacji produkcji 20 dni roboczych na próbkę, 25 dni na masę
Próbki Przykładowy przedział cenowy 2–100 USD. Przykładowy fracht ekspresowy opłacony przez klienta.
Aplikacja Automatyczne maszyny sterujące, przemysł półprzewodników, ogólne maszyny przemysłowe, sprzęt medyczny, sprzęt do energii słonecznej, obrabiarki, systemy parkingowe, sprzęt do transportu kolei dużych prędkości i lotnictwa i podobne

O tolerancji i precyzji:liczby w tej tabeli przedstawiają zakres całej rodziny produktów, a nie pojedynczą gwarantowaną wartość. Tolerancja zależy od mierzonej cechy, modułu i określonego stopnia dokładności — przekładnia szlifowana DIN6 ma znacznie węższe ograniczenia niż przekładnia frezowana DIN9. Podaj nam wymagania dotyczące luzu i wzoru styku dla swojego zespołu, a my potwierdzimy, jakiego gatunku i procesu wymaga Twój sprzęt.

Produkcja

Jak produkujemy i kontrolujemy jakość przekładni zębatych stożkowych

Spiralne koła zębate stożkowe należą do typów kół zębatych, które najtrudniej jest dobrze wyprodukować, ponieważ bok zęba to zakrzywiona powierzchnia, którą należy wytworzyć, a nie po prostu przeciąć. Proces, który przeprowadzamy w przypadku każdego zamówienia, jest celowo sekwencyjny: każdy etap jest kończony i sprawdzany przed rozpoczęciem następnego, dzięki czemu problem jest wychwytywany na etapie, który go stworzył, a nie na końcowym montażu.

Puste przygotowanie

Materiał jest wybierany do rysunku, a półfabrykat jest obracany i licowany w celu ustalenia powierzchni montażowych i otworu, do których odnoszą się wszystkie późniejsze operacje.

Cięcie przekładni

Boki zębów są generowane na maszynie do cięcia spiralnych przekładni stożkowych przy użyciu promienia głowicy tnącej, który zapewnia wymagany kąt spirali i wzór styku.

Obróbka cieplna

Hartowanie powierzchniowe zwiększa twardość powierzchni zęba, zwiększając jej odporność na zużycie, podczas gdy rdzeń pozostaje wystarczająco wytrzymały, aby absorbować obciążenia udarowe, które poddaje się napędowi.

Zgrzytanie zębami

Tam, gdzie określono wyższą dokładność, bok jest szlifowany po obróbce cieplnej w celu skorygowania odkształceń i poprawy powierzchni styku oraz wykończenia powierzchni.

Kontrola wzorca kontaktu

Para jest testowana na stanowisku testowym ze środkiem do znakowania, tak aby przed wypuszczeniem pary można było sprawdzić położenie, kształt i rozmiar wzoru styku z rysunkiem.

Kontrola i pakowanie

Ostateczna kontrola wymiarowa elementów mających znaczenie dla montażu, następnie opakowanie ochronne na eksport — plastikowa torba i karton lub drewniana skrzynka w przypadku większych zestawów.

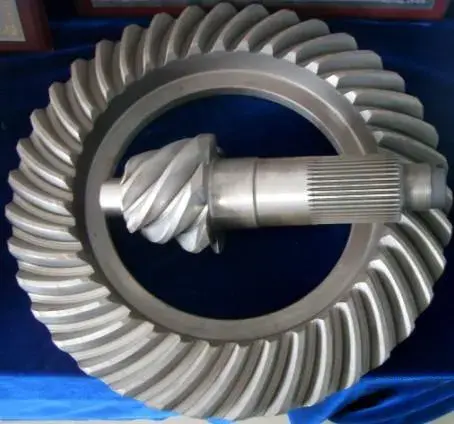

Spiral bevel gear with curved tooth flanks produced by Raydafon
Spiralne koło zębate stożkowe z wygenerowanymi zakrzywionymi bokami zębów.

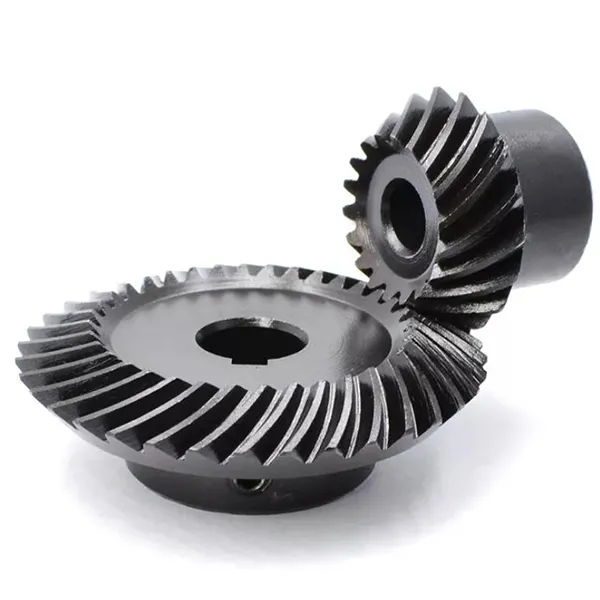

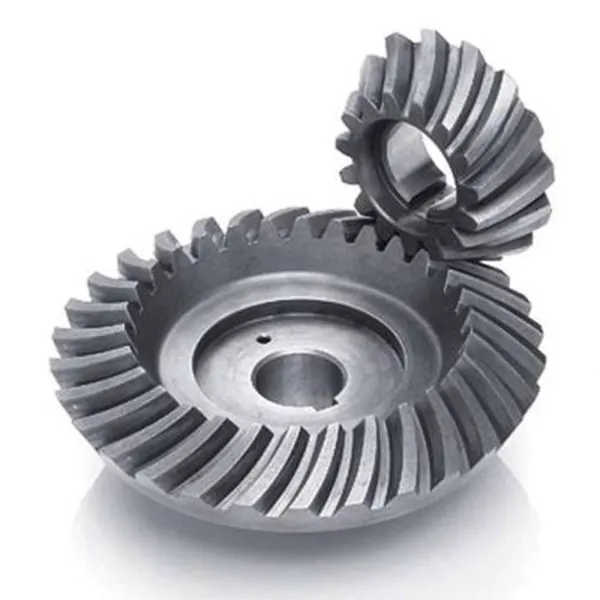

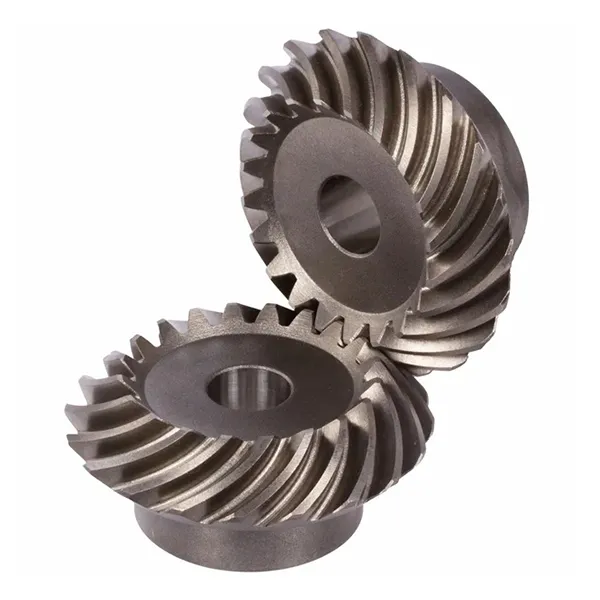

Spiral bevel gear pair showing matched contact pattern and mounting faces
Dopasowana para kół zębatych — wzór styku i powierzchnie montażowe.
Spiral bevel gear tooth flank detail after grinding
Detal boku zęba po szlifowaniu.
Spiral bevel gear inspection and measurement before packing
Ostateczna kontrola wymiarowa przed pakowaniem.

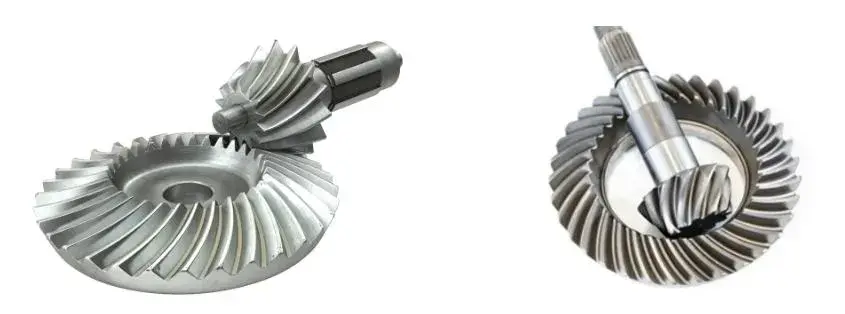

Spiral bevel gear set prepared for export packing
Zestaw przekładni przygotowany do pakowania eksportowego.

Kluczowe zalety

Cechy produktu

Płynna praca i niski poziom hałasu

Ponieważ linia zębów jest zakrzywiona, w dowolnym momencie co najmniej dwa zęby zazębiają się, a obciążenie jest przenoszone z jednego zęba na drugi w miarę przemieszczania się po powierzchni bocznej. Nie występuje pojedynczy moment uderzenia na całej szerokości, jak ma to miejsce w przypadku prostej przekładni stożkowej, więc wibracje i hałas spadają zauważalnie – co sprawia, że ​​ten ząb stanowi standardowy wybór tam, gdzie kontrolowany jest hałas, od wrzecion obrabiarek po osie pojazdów osobowych.

Wysoka nośność i równomierne zużycie

Kąt pochylenia linii śrubowej zwiększa współczynnik zachodzenia na siebie, co oznacza, że ​​więcej zębów dzieli obciążenie, a nacisk styku na każdym boku jest niższy. Niższy nacisk w połączeniu z dłuższą linią styku rozkłada zużycie bardziej równomiernie na powierzchni zęba, zamiast skupiać je w pobliżu linii podziałowej. Praktycznym rezultatem jest przekładnia, która przenosi większy moment obrotowy ze względu na swój rozmiar i dłużej utrzymuje dokładność przy pracy ciągłej.

Szeroki zakres przełożeń w jednym stopniu

Koło zębate pary spiralnych skosów można ciąć już za pomocą zaledwie pięciu zębów, co pozwala na osiągnięcie dużego stopnia redukcji w jednym stopniu pod kątem prostym, a nie w dwóch. Dla projektanta maszyn oznacza to mniej części, krótszą obudowę i mniejszy luz, dlatego ten kształt zęba pojawia się tak często w kompaktowych przekładniach kątowych.

Wzór kontaktu można skorygować

Ponieważ krzywizna boku jest ustalana przez promień głowicy frezowej, wzór styku można przesunąć i skorygować na etapie cięcia, a następnie poprawić poprzez szlifowanie po obróbce cieplnej. Ta kontrola nad tym, gdzie faktycznie stykają się zęby, odróżnia przekładnię, która pracuje cicho przez lata od takiej, która jęczy i gaśnie w ciągu kilku miesięcy — a ta zdolność zależy od maszyny i operatora, a nie samego rysunku.

Materiały i obróbka powierzchni dostosowana do danego zadania

Tę samą geometrię zębów można wykonać ze stali stopowej do napędów o wysokim momencie obrotowym, stali C45 lub stali nierdzewnej, gdzie liczy się odporność na korozję, oraz mosiądzu, miedzi, aluminium lub POM do zastosowań lżejszych lub niemagnetycznych. Następnie wybierana jest obróbka powierzchni w zależności od środowiska — cynkowanie lub niklowanie, tlenek czarny, Geomet lub Dacromet w celu ochrony przed korozją, anodowanie w przypadku aluminium oraz malowanie proszkowe lub elektroforeza w celu uzyskania wyglądu i dodatkowej trwałości.

Aplikacje

Gdzie stosowane są spiralne przekładnie stożkowe

Wszędzie tam, gdzie napęd musi obrócić się o 90 stopni, jednocześnie przenosząc prawdziwy moment obrotowy i zachowując ciszę:

  • Obrabiarki— napędy wrzecion, głowice indeksujące i mechanizmy posuwu, gdzie dokładność przekładni decyduje o jakości gotowej części
  • Motoryzacja i transport— przekładnię różnicową i przekładnię główną, gdzie niezbędna jest cicha i obciążona para kątowa
  • Automatyczne maszyny sterujące— indeksatory krzywkowe, stoły obrotowe i mechanizmy typu pick-and-place
  • Półprzewodniki i sprzęt medyczny— napędy, które muszą być płynne, ciche i powtarzalne, a nie tylko mocne
  • Sprzęt do energii słonecznej— napędy obrotu gąsienicowe, gdzie przekładnia pracuje w warunkach zewnętrznych przez cały rok
  • Systemy parkingowe i urządzenia logistyczne— mechanizmy podnoszenia i przenoszenia wymagające kompaktowej redukcji kątowej
  • Sprzęt naziemny kolei dużych prędkości i lotnictwa— napędy pomocnicze, w przypadku których wymagana jest niezawodność i niski poziom wibracji
  • Ogólne maszyny przemysłowe— pompy, mieszalniki, przenośniki i dowolne kompaktowe przekładnie kątowe

Jeśli Twojego zastosowania nie ma na liście, opisz zadanie — prędkość wejściową, moment obrotowy, przełożenie i sposób montażu. Spiralną parę skosów projektuje się zwykle razem z układem wału i łożyska ze względu na generowany przez nie nacisk osiowy, więc im wcześniej zobaczymy układ, tym lepszy wynik.

Personalizacja

Niestandardowe spiralne koła zębate stożkowe wykonane według rysunku

Poza standardowym asortymentem modułów, wszystkie parametry decydujące o tym, czy przekładnia pasuje do Twojej obudowy, mogą zostać wyprodukowane zgodnie z wymaganiami. Typowe dostosowywanie obejmuje:

  • Liczba modułów i zębów
  • Kąt spirali i ręka spirali
  • Stosunek i dopasowana para
  • Otwór, wpust i wielowypust
  • Geometria piasty i powierzchni montażowej
  • Wybór materiału
  • Klasa precyzyjna DIN6–DIN9
  • Obróbka powierzchni
  • Szlifowany lub frezowany bok zęba
  • Oznaczenie i identyfikacja zestawu sparowanego

Wyślij zwymiarowany rysunek, przykładową przekładnię lub wymagane przełożenie, moment obrotowy i obwiednię, a my potwierdzimy najbliższą standardową geometrię lub wycenimy nową. Pary stożków spiralnych są dostarczane w postaci dopasowanych zestawów, więc jeśli wymieniasz jedno koło zębate z pary, poinformuj nas o tym — wymiana tylko połowy dopasowanej pary zazwyczaj powoduje hałas i szybkie zużycie, nawet jeśli obie części mają prawidłowe wymiary.

Często zadawane pytania dotyczące kupujących

Często zadawane pytania dotyczące kupujących

  • Jaka jest różnica między spiralną przekładnią stożkową a prostą przekładnią stożkową?Linia zębów: proste zęby skośne przebiegają promieniowo i zazębiają się od razu na całej szerokości, podczas gdy zęby spiralnie skośne są zakrzywione, dzięki czemu styk przesuwa się stopniowo od jednego końca zęba do drugiego. Zakrzywiony kształt zapewnia większe zachodzenie na siebie, dzięki czemu obciążenie rozkłada się na więcej zębów, praca jest płynniejsza i cichsza, zużycie jest bardziej równomierne, a zębnik można przeciąć już za pomocą 5 zębów.
  • Czy możesz wykonać spiralną przekładnię stożkową według mojego rysunku lub z próbki?Tak. Wyślij zwymiarowany rysunek lub przykładową przekładnię z modułem, liczbą zębów, kątem spirali, przełożeniem, otworem i materiałem. Potwierdzamy, czy geometria pasuje do istniejącego oprzyrządowania lub wymaga nowego ustawienia frezu, wyceniamy odpowiednią cenę i możemy dostarczyć próbkę w ciągu około 20 dni roboczych.
  • Jakie materiały i metody obróbki powierzchni są dostępne?Stal stopowa i C45 do napędów o wysokim momencie obrotowym, stal nierdzewna, gdzie wymagana jest odporność na korozję, oraz mosiądz, miedź, aluminium lub POM do zastosowań lżejszych lub niemagnetycznych. Obróbka powierzchni obejmuje cynkowanie i niklowanie, pasywację, utlenianie, anodowanie, Geomet, Dacromet, czarny tlenek, fosforanowanie, malowanie proszkowe i elektroforezę. Opowiedz nam o środowisku, a my je polecimy.
  • Czy powinienem zamówić dopasowaną parę czy pojedynczy bieg?Zamów dopasowaną parę. Spiralne koła zębate stożkowe są docierane, a ich wzór styku sprawdzany w zestawie, dlatego wymiana tylko jednego koła zębatego z istniejącej pary zwykle powoduje hałas i przyspieszone zużycie, nawet jeśli obie części mają prawidłowe wymiary. Jeśli uszkodzony jest tylko jeden bieg, wyślij nam oba, aby zamiennik mógł zostać dopasowany do ocalałej części.
  • Dlaczego spiralna przekładnia stożkowa wymaga specjalnych łożysk?Ze względu na kąt pochylenia linii zębów, koło zębate oprócz obciążeń stycznych i promieniowych wytwarza osiową siłę wzdłużną wzdłuż wału. Łożyska muszą być dobrane tak, aby przenosiły ten nacisk — zwykle są to rolki stożkowe lub układ styku kątowego — dlatego najlepiej określić parę spiralnych skosów razem z wałem i układem łożyska.
  • Jaka jest Twoja tolerancja, czas realizacji i warunki płatności?Tolerancja zależy od cechy i stopnia precyzji i waha się od 0,001 mm do 0,1 mm w całej rodzinie; podaj nam swoje wymagania dotyczące luzu i wzoru styku, a my potwierdzimy, jaki gatunek to osiąga. Próbki trwają około 20 dni roboczych, a produkcja masowa 25 dni, ceny próbek wynoszą 2–100 USD z ekspresowym transportem opłacanym przez klienta, a warunki płatności to T/T lub Akredytywa.

Powiązany

Powiązane produkty i dalsze czytanie

Poproś o wycenę przekładni zębatej stożkowej spiralnej

Wyślij swój rysunek, próbkę lub wymagany moduł, przełożenie, moment obrotowy i obwiednię. Potwierdzamy geometrię, stopień precyzji i materiał, a następnie odpowiadamy podając cenę i czas realizacji w ciągu 24 godzin.

Wyślij zapytanie teraz

* Tolerancje, czas realizacji i ceny podane są jako zakres dla całej rodziny produktów i są potwierdzane dla każdego zamówienia na podstawie rysunku. Spiralne koła zębate stożkowe są dostarczane jako dopasowane pary; proszę potwierdzić numer części współpracującej przed złożeniem zamówienia.
