Wymiana sprzęgła zębatego GIGL w kształcie bębna

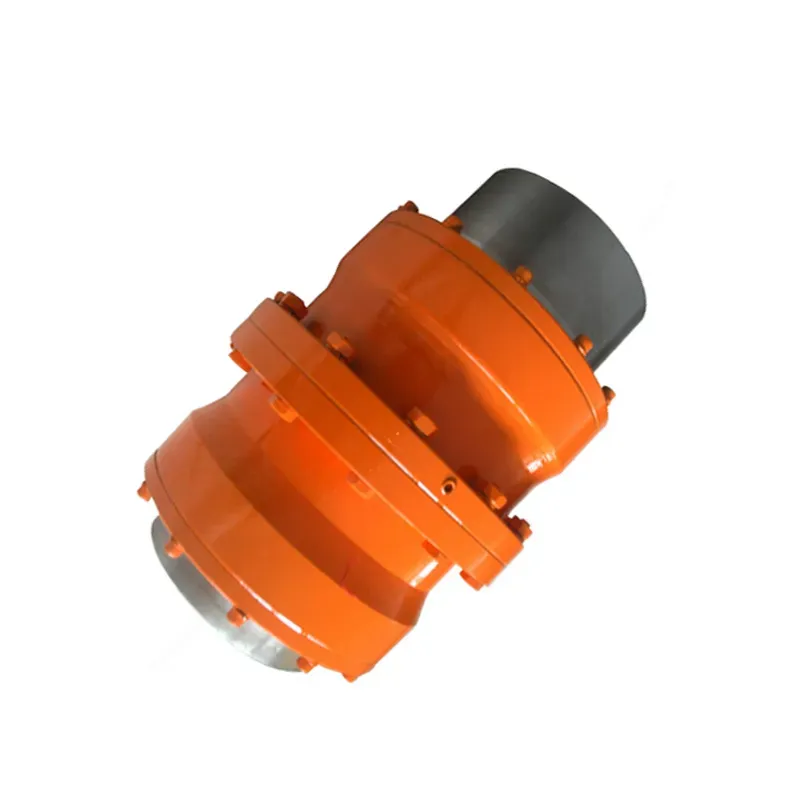

Sprzęgło zębate GIGL w kształcie bębna do przekładni przemysłowych o dużej wytrzymałości

Jeśli Twoje ciężkie maszyny — walcownie w hutach stali, kruszarki w cementowniach lub przenośniki górnicze — potrzebują sprzęgła, które nie cofnie się pod wpływem wysokiego momentu obrotowego, zamiennik firmy RaydafonSprzęgło zębate GIGL w kształcie bębnajest stworzony do dokładnie tego zadania.

Zęby w kształcie bębna stworzone do użytku w świecie rzeczywistym

Co sprawia, że ​​tosprzęgło bębnowewyróżniać się? Zęby w kształcie bębna. Nie tylko przenoszą moc — radzą sobie z bałaganem związanym z użytkowaniem w świecie rzeczywistym. Maksymalny moment obrotowy sięga 2000 kN·m, rozmiary otworów mieszczą się w zakresie od 50 mm do 400 mm, a przesunięcie kątowe wynosi do 1,5 stopnia. Ponadto kompensuje przesunięcia osiowe i promieniowe, które szybko zużywałyby zwykłe sprzęgła.

Stal 42CrMo z precyzyjnie szlifowanymi zębami ewolwentowymi

Raydafon wytwarza go ze stali o wysokiej wytrzymałości 42CrMo, a następnie precyzyjnie szlifuje zęby ewolwentowego koła zębatego, dzięki czemu moc przepływa płynnie, a zużycie pozostaje niskie. Jest to podstawowy produkt, którego szukają kupującysprzęgła zębate o wysokim momencie obrotowym do zastosowań przemysłowych; działa nawet wtedy, gdy maszyny są mocno naciskane.

Certyfikat ISO 9001 i łatwość konserwacji

To sprzęgło jest nie tylko wytrzymałe — jest także inteligentne pod względem konserwacji. Posiada certyfikat ISO 9001. Zazębienie przekładni jest smarowane, co ogranicza wibracje i wydłuża żywotność, nawet w zapylonych kopalniach lub upalnych cementowniach. Jego zwarta konstrukcja oznacza, że ​​zainstalowanie go na walcarkach lub napędach przenośników nie wymaga dużego projektu. Dlatego jest to najlepszy wybór jakotrwałe sprzęgło bębnoweoraz preferowany wybór w przypadku niestandardowych sprzęgieł zębatych do sprzętu górniczego — rozmiary i obróbkę powierzchni można dostosować do konfiguracji.

Konkurencyjne ceny fabryczne z Chin

Fabryka Raydafon znajduje się w Chinach, dlatego dobrą jakość równoważymy rozsądnymi cenami. Nie sprzedajemy części o jednym rozmiarze pasującym do wszystkich — współpracujemy z Tobą, aby uzyskać odpowiednie sprzęgło do Twoich maszyn. Krótsze przestoje, większa wydajność i sprzęgło, które utrzymuje ciężki sprzęt w ruchu.

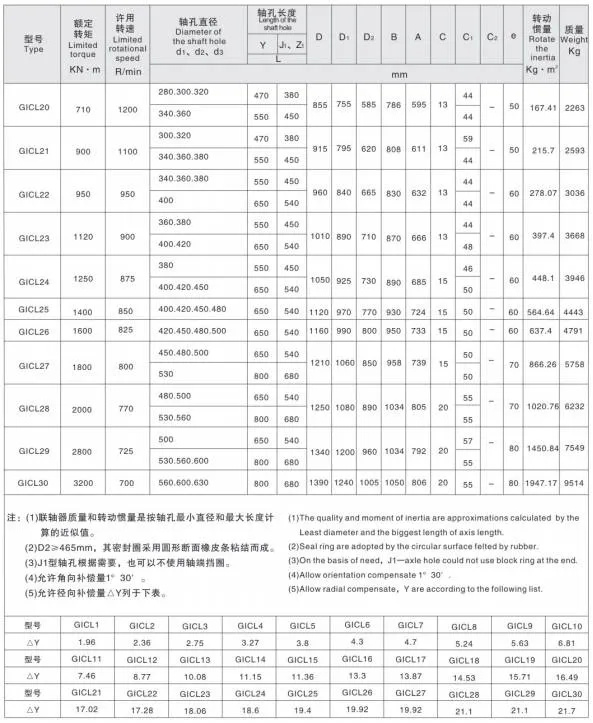

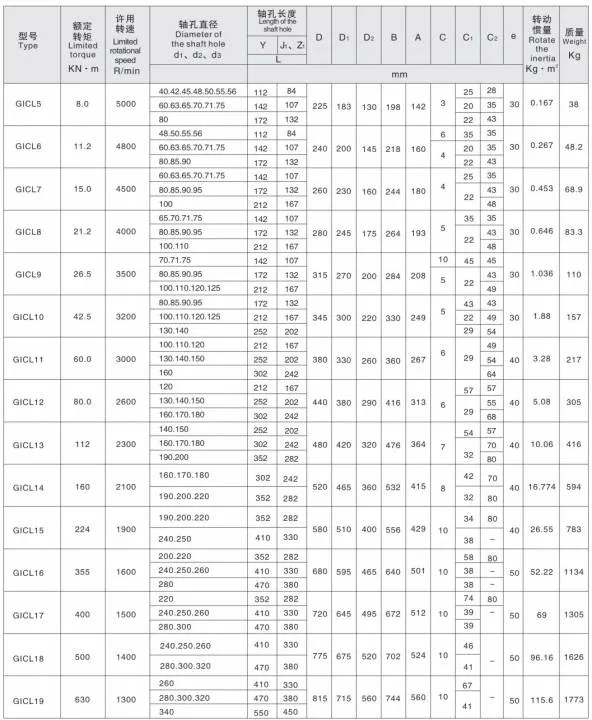

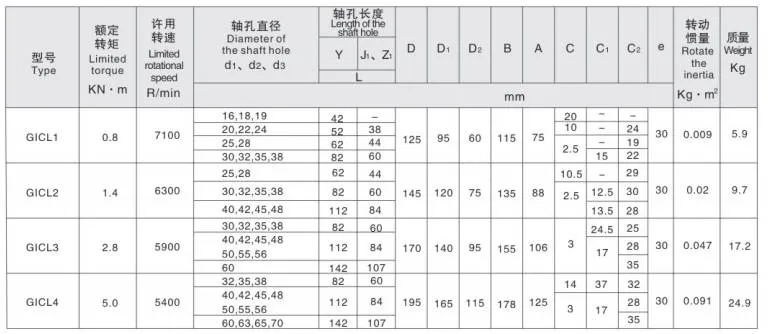

Specyfikacja produktu

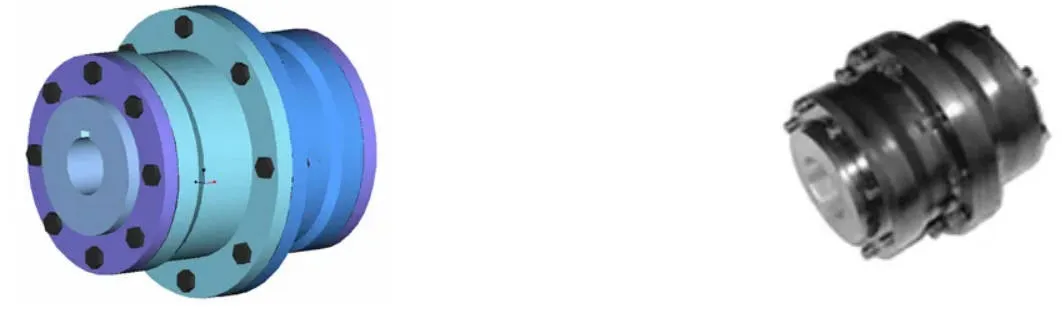

Cechy produktu

Sprzęgło bębnowe GIGL to wysokowydajna opcja w elastycznych systemach sprzęgieł zębatych, dostosowana do trudnych scenariuszy przemysłowych, gdzie niezawodne przenoszenie mocy nie podlega negocjacjom.

15–20% większa nośność w porównaniu do sprzęgieł z zębami prostymi

Co sprawia, że ​​jest to zaawansowanesprzęgło zębate w kształcie bębnanajlepszym wyborem jest zdolność skutecznego radzenia sobie z niewspółosiowością kątową przy jednoczesnym zachowaniu nienaruszonego przenoszenia wysokiego momentu obrotowego. W porównaniu ze sprzęgłami zębatymi o zębach prostych model GIGL zapewnia średnio 15–20% wzrost tolerancji obciążenia przy tej samej średnicy zewnętrznej tulei wewnętrznej i maksymalnej średnicy zewnętrznej sprzęgła. To sprawia, że ​​jest to idealne rozwiązanie do zastosowań GIGL o dużym obciążeniu.

Przemieszczenie kątowe do 1°30'

Jedną z jego największych zalet jest ulepszona kompensacja przemieszczenia kątowego. Gdy przemieszczenie promieniowe wynosi zero, sprzęgła zębate z zębami prostymi wytrzymują tylko 1°, natomiast sprzęgło zębate GIGL w kształcie bębna osiąga wartość 1°30', co stanowi poprawę o 50%. Dzięki temu idealnie nadaje się do środowisk o niskiej prędkości i dużym obciążeniu, takich jakmaszyny górnicze i hutnicze, gdzie tolerancja niewspółosiowości zmienia zasady gry.

Zoptymalizowany kontakt zębów, niższy poziom hałasu, dłuższe okresy międzyobsługowe

Powierzchnia zębów w kształcie bębna poprawia kontakt między zębami wewnętrznymi i zewnętrznymi. Rozwiązuje typowe problemy związane ze sprzęgłami z zębami prostymi, takie jak ściskanie krawędzi i koncentracja naprężeń na końcach zębów podczas przemieszczenia kątowego. Jednocześnie zmniejsza tarcie i zużycie, obniża hałas i wydłuża okresy międzyobsługowe. Rozszerzony kształt zewnętrznej tulei zęba ułatwia montaż i demontaż zespołom konserwacyjnym.

Sprawność transmisji 99,7%.

Jeśli chodzi o wydajność przekładni, sprzęgło bębnowe GIGL osiąga 99,7% — liczba ta świadczy o jego niezawodności w przemysłowych zastosowaniach sprzęgieł zębatych, od systemów przenośników w produkcji po ciężkie maszyny w budownictwie. Zewnętrzna tuleja zębata wykorzystuje zęby w kształcie bębna zapewniające gładkie zazębienie, wykonane z wysokiej jakości stali o średnio twardych powierzchniach zębów, aby wytrzymać duże obciążenia. Opcjonalne hartowanie powierzchni zębów (HRC ≥ 56) dodatkowo zwiększa trwałość. Jego lekka konstrukcja utrzymuje niską bezwładność obrotową — idealnie nadaje się do sprzętu, w którym liczy się szybkość i precyzja.

Niezawodne smarowanie, uszczelnienie i wymienność

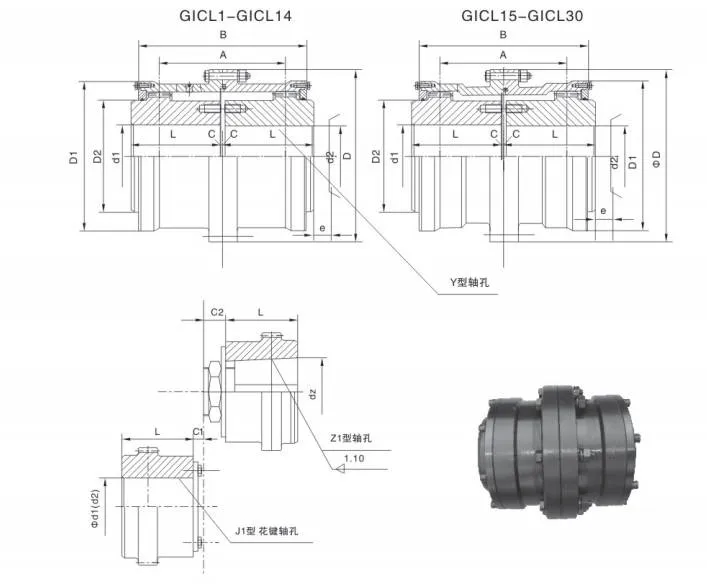

Aby sprzęgło bębnowe GIGL działało dobrze przez długi czas, jest ono wyposażone w niezawodne struktury smarujące i uszczelki, które wydłużają żywotność i upraszczają konserwację. Jego symetryczna konstrukcja zapewnia doskonałą wymienność, dzięki czemu wymiana części jest prosta. W przypadku operacji wymagających dużych prędkości, gdzie prędkości obwodowe przekraczają 36 m/s, dynamiczne równoważenie zapobiega wibracjom i zapewnia stabilną pracę. Konfiguracje otworów na wały zapewniają elastyczność — łączą typy Y, Z1 i J1 w celu dopasowania do różnych potrzeb w zakresie połączeń.

Pełna gama sprzęgieł zębatych w kształcie bębna

Raydafon, zaufanyproducent sprzęgieł zębatych, produkuje pełną gamę sprzęgieł bębnowych poza GIGL, w tym warianty GICL, GIICL, GICLZ, GIICLZ i NGCL – wszystkie spełniające rygorystyczne standardy branżowe w celu zagwarantowania jakości.

Kompaktowy, sztywny-elastyczny, wymagający niewielkiej konserwacji

To sztywno-elastyczne sprzęgło ma wiele zalet: zwartą konstrukcję, mały promień skrętu, dużą nośność, najwyższą wydajność, niski poziom hałasu i długie cykle konserwacji. Szczególnie dobrze nadaje się do pracy przy niskich prędkościach i ciężkich warunkach w hutnictwie (walcownie), górnictwie (kruszarki), transporcie i podnoszeniu (dźwigi), a także w przekładniach wałów w przemyśle naftowym, chemicznym i maszynach ogólnych.

Uwagi dotyczące aplikacji

Ze względu na wysoką sztywność i elastyczność pozbawioną elastyczności nie jest zalecany do maszyn wymagających tłumienia wibracji, buforowania lub bardzo rygorystycznego ustawienia wałów – takich jak sprzęt precyzyjny, w którym nawet niewielkie wibracje mogą mieć wpływ na wydajność.

Scenariusze zastosowań

Sprzęgło zębate bębnowe GIGL jest szeroko stosowane w sektorach przemysłu ciężkiego, gdzie krytyczny jest wysoki moment obrotowy, tolerancja niewspółosiowości i trwałość.

Dlaczego warto kupować od Raydafon

Raydafon to firma z siedzibą w Chinachdostawca sprzęgła zębategoz ponad dziesięcioletnim doświadczeniem w mechanicznych elementach przekładni. Łączymy dobrą jakość z konkurencyjnymi cenami fabrycznymi i nie sprzedajemy części uniwersalnych — współpracujemy z Tobą, aby dopasować odpowiednie sprzęgło do Twoich maszyn.

Niestandardowe rozmiary i obróbka powierzchni

Potrzebujesz określonego rozmiaru otworu, hartowania powierzchni zęba (HRC ≥ 56) lub niestandardowej konfiguracji otworu wału? Dopasowujemy rozmiary i obróbkę powierzchni, aby dopasować je dokładnie do Twojej konfiguracji.

Szybka dostawa i wsparcie techniczne

Standardowe modele są dostarczane szybko, a nasz zespół inżynierów zapewnia na żądanie wskazówki dotyczące instalacji i uruchomienia. Krótsze przestoje, większa wydajność i sprzęgło, które utrzymuje ciężki sprzęt w ruchu.
