W jaki sposób przekładnie stożkowe poprawiają przenoszenie mocy?

Efektywne przenoszenie mocy jest podstawą nowoczesnych układów mechanicznych. Od linii automatyki przemysłowej po ciężki sprzęt górniczy, zdolność płynnego przenoszenia momentu obrotowego pomiędzy przecinającymi się wałami decyduje o wydajności, niezawodności i żywotności sprzętu. Jak więc przekładnie stożkowe poprawiają przenoszenie mocy? Odpowiedź leży w ich geometrii, konstrukcji zębów, doborze materiału i precyzji wykonania.

Przekładnie stożkowe są specjalnie zaprojektowane do przenoszenia mocy pomiędzy przecinającymi się wałami, zwykle pod kątem 90 stopni. Zaprojektowane i wyprodukowane ze ścisłą kontrolą tolerancji, zmniejszają straty energii, minimalizują wibracje i optymalizują wyjściowy moment obrotowy. W Raydafon Technology Group Co., Limited nasz zespół inżynierów koncentruje się na geometrii przekładni o wysokiej wydajności i zaawansowanej technologii obróbki, aby zapewnić każdemuPrecyzyjna przekładniazapewnia stabilną wydajność transmisji nawet w warunkach dużego obciążenia i dużych prędkości.

Spis treści

1. Co to są przekładnie stożkowe i jak działają w kątowych systemach zasilania?
2. Dlaczego precyzyjna produkcja bezpośrednio wpływa na wydajność przekładni?
3. W jaki sposób zaawansowane materiały i obróbka powierzchni zwiększają trwałość?
4. Gdzie powszechnie stosuje się wysokowydajne przekładnie stożkowe?
5. Streszczenie
6. Często zadawane pytania

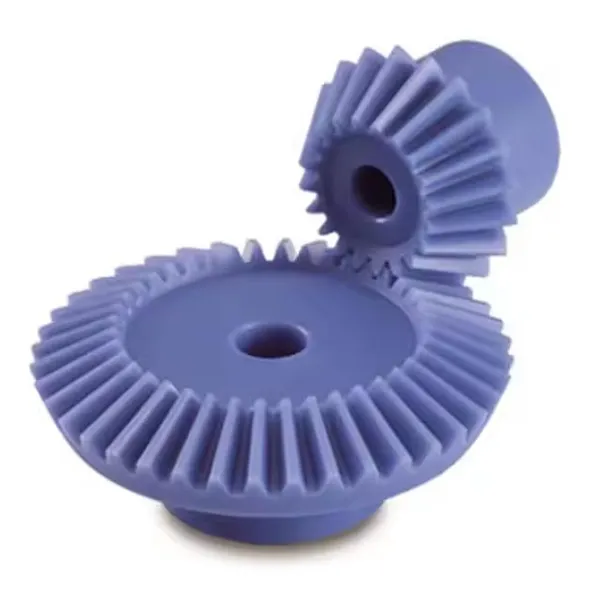

Co to są przekładnie stożkowe i jak działają w kątowych systemach zasilania?

Przekładnie stożkowe to elementy mechaniczne przeznaczone do przenoszenia ruchu i momentu obrotowego pomiędzy przecinającymi się wałami. W przeciwieństwie do przekładni czołowych, które działają na równoległych wałach, przekładnie stożkowe działają pod kątem, najczęściej 90 stopni. Ich stożkowa powierzchnia podziałowa pozwala im efektywnie zmieniać kierunek obrotu przy jednoczesnym zachowaniu stabilności momentu obrotowego.

Podstawowa zasada działania

• Moc pobierana z wału napędowego
• Przenoszenie momentu obrotowego przez zazębiające się stożkowe zęby
• Kątowe przekierowanie ruchu obrotowego
• Przekazywanie wyjściowego momentu obrotowego na wał napędzany

Geometria zębów przekładni odgrywa decydującą rolę w wydajności. Spiralne przekładnie stożkowe zapewniają płynniejsze załączanie w porównaniu do prostych przekładni stożkowych. Przekładnie hipoidalne umożliwiają przesunięcie wału przy jednoczesnym zwiększeniu momentu obrotowego. W Raydafon Technology Group Co., Limited nasza fabryka produkuje wiele konfiguracji przekładni stożkowych, aby dopasować je do różnych wymagań dotyczących momentu obrotowego, prędkości i ustawienia.

Kluczowe parametry produktu naszej precyzyjnej przekładni

Każda przekładnia precyzyjna wyprodukowana w naszej fabryce przechodzi kontrolę zębów przekładni, testy bicia i analizę wzoru styku, aby zapewnić stabilność przekładni. Raydafon Technology Group Co., Limited stosuje technologię CNC wycinania i szlifowania kół zębatych, aby zachować kontrolę tolerancji na poziomie mikronów. Optymalizując geometrię zębów, nasze konstrukcje zmniejszają tarcie ślizgowe i zwiększają współczynnik kontaktu. Poprawia to przenoszenie momentu obrotowego, minimalizując jednocześnie straty energii. Rezultatem jest wyższa wydajność mechaniczna i dłuższa żywotność.

Dlaczego precyzyjna produkcja bezpośrednio wpływa na wydajność przekładni?

Wydajność transmisji zależy w dużej mierze od dokładności produkcji. Nawet niewielkie odchylenia w profilu lub ustawieniu zębów mogą powodować wibracje, hałas i przedwczesne zużycie. Dlatego jakość przekładni Precision Gear określa, czy przekładnie stożkowe rzeczywiście poprawiają przenoszenie mocy.

Czynniki wpływające na wydajność transmisji

• Dokładność profilu zęba
• Kontrola chropowatości powierzchni
• Koncentryczność przekładni
• Tolerancja luzu
• Konsystencja obróbki cieplnej

Raydafon Technology Group Co., Limitedinwestuje w zaawansowane systemy do obróbki kół zębatych Gleasona i Klingelnberga. Nasza fabryka wykorzystuje również współrzędnościowe maszyny pomiarowe w celu sprawdzenia precyzji wymiarowej przed wysyłką.

Poprawa wydajności dzięki inżynierii precyzyjnej

• Zmniejszone straty energii mechanicznej
• Niższa temperatura pracy
• Lepszy rozkład obciążenia
• Zmniejszone wibracje i hałas
• Wydłużona żywotność łożyska

Nasz zespół inżynierów dba o to, aby każda przekładnia precyzyjna spełniała rygorystyczne standardy wyważania dynamicznego. Gwarantuje to stabilną pracę przy dużych prędkościach obrotowych. Prawidłowe wzorce kontaktu zębów zwiększają powierzchnię nośną i zmniejszają miejscową koncentrację naprężeń. Dzięki zoptymalizowanym procesom szlifowania zębów firma Raydafon Technology Group Co., Limited osiąga płynniejsze zazębianie się. Zmniejsza to straty spowodowane tarciem i znacznie zwiększa wydajność przekładni.

W jaki sposób zaawansowane materiały i obróbka powierzchni zwiększają trwałość?

Wybór materiału odgrywa decydującą rolę w wytrzymałości i trwałości przekładni. Przekładnie stożkowe często pracują pod wysokim momentem obrotowym i obciążeniami udarowymi. Wybór odpowiedniego stopu i zastosowanie odpowiedniej obróbki cieplnej zapewnia długoletnią niezawodność.

Zalety materiału

• 20CrMnTi zapewnia doskonałą wydajność nawęglania
• 42CrMo zapewnia wysoką wytrzymałość rdzenia
• Stale stopowe poprawiają odporność na zmęczenie
• Stal nierdzewna zwiększa odporność na korozję

Nasza fabryka wybiera materiały w oparciu o wymagany moment obrotowy, prędkość obrotową i warunki środowiskowe. Raydafon Technology Group Co., Limited przestrzega rygorystycznych procedur kontroli metalurgicznej, aby zapewnić integralność konstrukcji.

Korzyści z obróbki powierzchni

• Nawęglanie zwiększa twardość powierzchni
• Azotowanie zwiększa odporność na zużycie
• Śrutowanie poprawia wytrzymałość zmęczeniową
• Precyzyjne szlifowanie zmniejsza chropowatość powierzchni

Każda przekładnia precyzyjna jest poddawana kontrolowanym cyklom obróbki cieplnej w celu uzyskania równomiernego rozkładu twardości. Wykończenie powierzchni zmniejsza mikrowżery i wydłuża żywotność. Dzięki ciągłym innowacjom i testom materiałów Raydafon gwarantuje, że nasze produkty zachowują optymalną wydajność nawet w ciężkich warunkach przemysłowych.

Gdzie są wysokiej wydajnościPrzekładnie stożkowePowszechnie stosowane?

Przekładnie stożkowe są szeroko stosowane w gałęziach przemysłu wymagających kierunkowego przenoszenia mocy i dużej gęstości momentu obrotowego.

Główne obszary zastosowań

• Dyferencjały samochodowe
• Systemy automatyki przemysłowej
• Górnictwo i ciężki sprzęt
• Maszyny rolnicze
• Systemy przesyłowe turbin wiatrowych
• Robotyka i precyzyjne sterowanie ruchem

Raydafon Technology Group Co., Limited dostarcza rozwiązania w zakresie przekładni precyzyjnych klientom OEM na całym świecie. Nasza fabryka obsługuje niestandardowe usługi projektowe, aby spełnić specjalistyczne wymagania dotyczące przekładni. W zastosowaniach robotyki precyzja bezpośrednio wpływa na dokładność pozycjonowania. W układach motoryzacyjnych trwałość decyduje o bezpieczeństwie i niezawodności. Nasz zespół inżynierów projektuje przekładnie dostosowane do konkretnych warunków pracy. Łącząc zaawansowaną obróbkę, zoptymalizowaną konstrukcję zębów i rygorystyczną kontrolę jakości, Raydafon Technology Group Co., Limited zapewnia stałą wydajność w różnych sektorach przemysłu.

Streszczenie

Jak więc przekładnie stożkowe poprawiają przenoszenie mocy? Odpowiedź leży w ich zdolności do skutecznego przekierowywania momentu obrotowego pomiędzy przecinającymi się wałami, zmniejszania strat tarcia dzięki zoptymalizowanej geometrii zębów i utrzymywania stabilności dzięki precyzyjnej produkcji. W połączeniu z zaawansowanymi materiałami i kontrolowaną obróbką cieplną przekładnie stożkowe zapewniają wysoką nośność, niski poziom wibracji i dłuższą żywotność.

W Raydafon Technology Group Co., Limited każda przekładnia Precision jest produkowana zgodnie ze ścisłymi normami jakości. Nasza fabryka integruje optymalizację projektu, naukę materiałową i zaawansowaną obróbkę CNC, aby dostarczać niezawodne rozwiązania w zakresie przekładni. Jeśli szukasz wysokowydajnych przekładni stożkowych dostosowanych do Twojego zastosowania,skontaktuj się z naszym zespołemjuż dziś, aby omówić Twoje wymagania techniczne i otrzymać indywidualną wycenę.

Często zadawane pytania

P1: W jaki sposób przekładnie stożkowe poprawiają przenoszenie mocy?
Przekładnie stożkowe poprawiają przenoszenie mocy poprzez efektywne przenoszenie momentu obrotowego pomiędzy przecinającymi się wałami, minimalizując jednocześnie straty tarcia. Ich stożkowa geometria zębów zwiększa współczynnik styku, zmniejsza wibracje i poprawia rozkład obciążenia, co skutkuje wyższą wydajnością mechaniczną i dłuższą żywotnością.

P2: Jaka jest różnica między przekładniami spiralnymi i prostymi stożkowymi?
Proste przekładnie stożkowe mają zęby liniowe i nadają się do zastosowań przy niższych prędkościach. Spiralne przekładnie stożkowe mają zakrzywione zęby, które zapewniają płynniejsze zazębianie, większą nośność i zmniejszony hałas, co czyni je idealnymi do systemów charakteryzujących się dużą prędkością i dużym obciążeniem.

P3: Dlaczego dokładność przekładni jest ważna dla wydajności przekładni?
Wyższa dokładność przekładni zmniejsza luz, wibracje i nierówny rozkład obciążenia. Precyzyjna obróbka zapewnia odpowiedni wzór styku zębów, co minimalizuje straty energii i poprawia stabilność momentu obrotowego w wymagających środowiskach przemysłowych.

P4: Które materiały są najlepsze do przekładni stożkowych o dużym obciążeniu?
Stale stopowe, takie jak 20CrMnTi i 42CrMo, są powszechnie stosowane ze względu na ich doskonałą wytrzymałość i odporność na zużycie. Właściwa obróbka nawęglania lub azotowania dodatkowo zwiększa trwałość i odporność zmęczeniową przy dużych obciążeniach.

P5: W jaki sposób można zaprojektować niestandardowe przekładnie stożkowe do określonych zastosowań?
Niestandardowe przekładnie stożkowe są projektowane na podstawie analizy wymagań dotyczących momentu obrotowego, prędkości obrotowej, kąta wału i warunków środowiskowych. Zaawansowane modelowanie CAD, symulacja przekładni i precyzyjna obróbka zapewniają optymalną wydajność dla każdego zastosowania.
