Duplex Worms Gear

Specyfikacja produktu

Dupleksowy lub podwójny przewód przewodu ma robak z bokami zaprojektowanymi z nieco innymi modułami i ilorazami średnicy, tworząc wyraźne kąty ołowiu na każdym profilu zęba. Powoduje to stopniowe zwiększenie grubości zęba wzdłuż długości robaka i zwężające się szczeliny nici, umożliwiając precyzyjną kontrolę reakcji.

Na kole robaku różne moduły wytwarzają unikalne współczynniki modyfikacji dodatku i średnice koła toczącego na każdej flance, tworząc wyraźne profile przednie i tylne. Jednak grubość zęba i szczeliny pozostają spójne wokół obwodu koła.

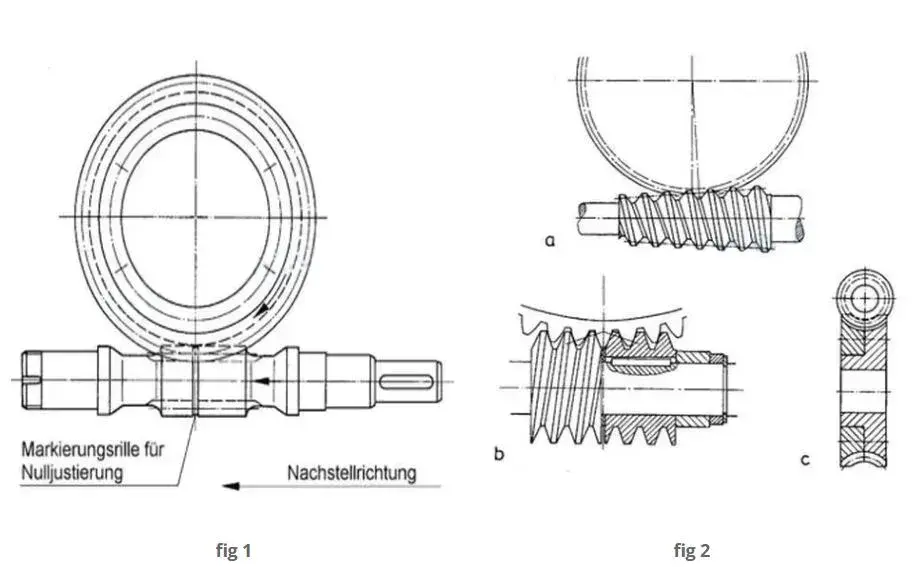

Reakcja regulacyjna jest reguluj się przez osiowo przesuwając robaka, aby wyrównać odpowiednią grubość zęba z kołem, osiągając pożądany poziom luzu (patrz ryc. 1). Ta metoda umożliwia łatwe, precyzyjne strojenie luzu podczas instalacji i ciągłą regulację zużytych biegów bez wpływu na kontakt zęba lub siatki.

Alternatywne metody regulacji reakcji obejmują: modyfikowanie odległości środkowej za pomocą ekscentrycznego piasty dla wału robaka i koła; osiowo poruszający zwężający się robak (ryc. 2a); dzielenie robaka na dwie części, które można obrócić lub przesunąć w stosunku do siebie (system OTT, ryc. 2B); lub podzielenie koła na dwa regulowane dyski (ryc. 2C).

UWAGA UWAGA ZESTAW

Nasz sprzęt robaków dupleksowych Raydafon ma różne moduły zęba po lewej i prawej stronie, więc koła zębate muszą być precyzyjnie wyrównane podczas instalacji. Oto kilka kluczowych kroków do zapamiętania:

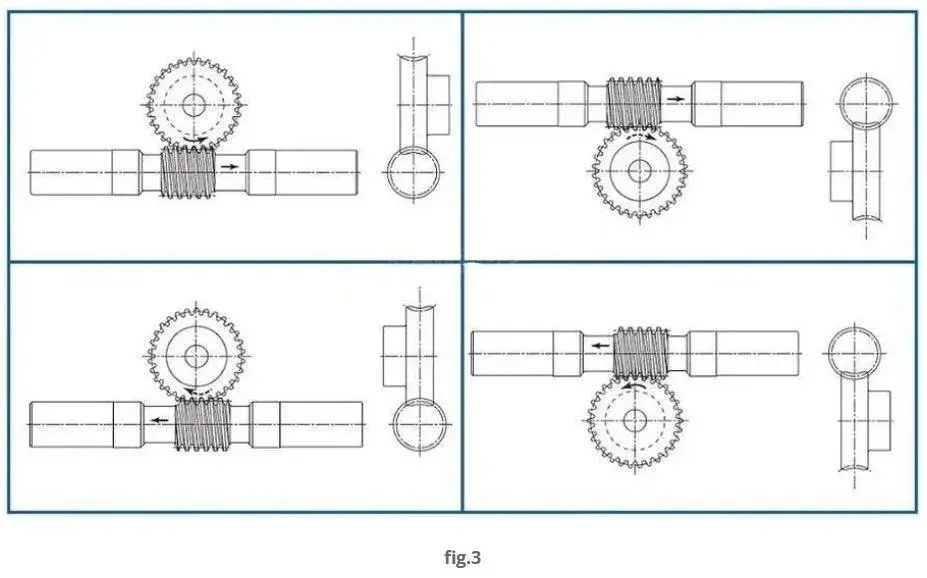

Przed instalacją sprawdź znak kierunku montażu. Każdy podwójny sprzęt do robaka i sprzęt do robaka ma strzałkę, która jest instalacją „kompas”. Podczas instalowania z przodu musisz upewnić się, że strzałki zębatego koła i punktu przekładni robaka w tym samym kierunku (patrz Rysunek 3). Jeśli kierunek strzałki zostanie odwrócony lub źle wyrównany, odległość środkowa sprzętu do robaka będzie zbyt duża i nie będzie pasować. Nawet jeśli jest ledwo zainstalowany, siatka biegów będzie miała problemy i nie potrwa długo, aż zęby zostaną zapukane lub zatłuszone, co opóźni!

Weryfikacja pozycji odniesienia

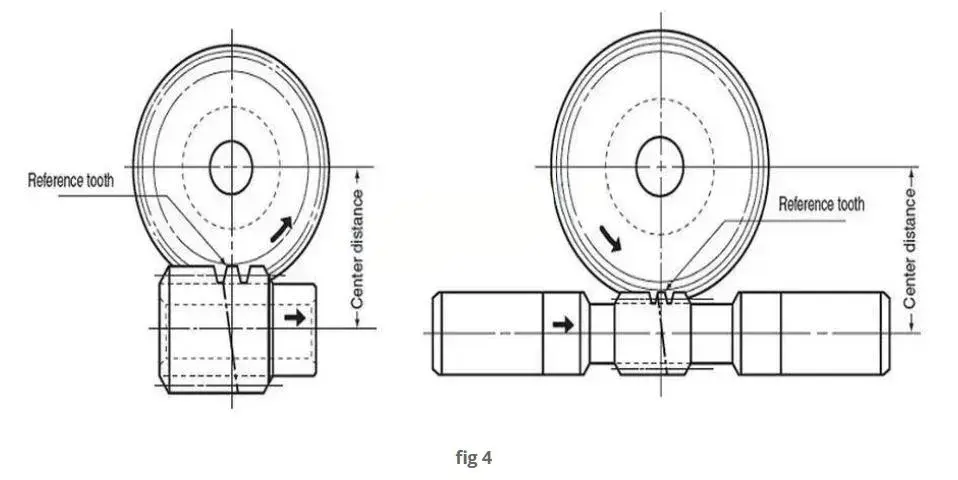

Groove V (głębokość 60 °, 0,3 mm) na peryferiach końcówki dupleksu zęba robaka oznacza ząb referencyjny. Zestaw przekładni osiąga blokadę z zera (± 0,045), gdy ząb referencyjny jest zgodny z środkiem obrotu koła robaka w określonej odległości środkowej „A” (patrz ryc. 4).

Funkcje produktu

Raydafon, długo ugruntowany producent w dziedzinie mechanicznej transmisji w Chinach, od dawna jest zaufanym dostawcą wielu producentów maszyn, zapewniając klientom wysokiej jakości dupleksowe sprzęty robakowe w przystępnych cenach z wykwintnym kunsztem własnych mistrzów fabryki. Nasze produkty są przeznaczone do złożonych warunków pracy, a trzy podstawowe zalety sprawiają, że obsługa sprzętu jest bardziej bezproblemowa.

Projekt podwójnego modułu, bardziej wydajna skrzynia biegów: dupleksowe koła zębate Raydafona wykorzystują różne moduły po lewej i prawej powierzchni zęba, podobnie jak instalacja „podwójnego silnika” na sprzęcie. Zręgami śladów miedzianych o wysokiej wytrzymałości są dopasowane do precyzyjnych stalowych robaków ze stopu. Po ośmiu manualnych szlifowania ugryzienie jest ciasne i nie poślizgnie się, a wydajność transmisji jest o 20% wyższa niż w przypadku zwykłych przekładni robakowych. Fabryka maszyn tekstylnych w Zhejiang poinformowała, że po wymianie naszych dupleksowych koło robaków zużycie energii sprzętu zostało znacznie zmniejszone.

Dwustopniowa transmisja, wysoki moment obrotowy i niski hałas: unikalna dwustopniowa struktura transmisji podwaja moment obrotowy dupleksowych koło robaków, jednocześnie utrzymując szum z biegiem jeszcze niższy. Niezależnie od tego, czy jest to precyzyjne dostrajanie ciężkich maszyn do maszyn, czy ciągłe działanie dużego sprzętu do przenoszenia, można go łatwo załatwić. Fabryka przetwarzania żywności w Guangdong powiedziała, że sprzęt używany do hałasu podczas biegania, ale po zmianie na nasze produkty warsztat jest znacznie cichszy.
