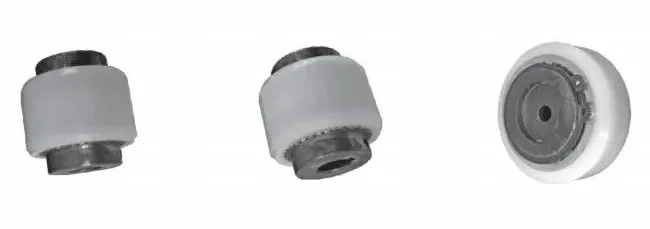

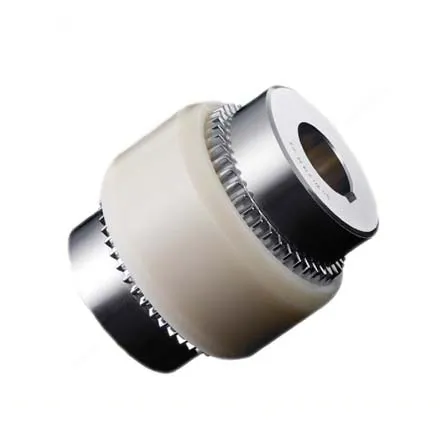

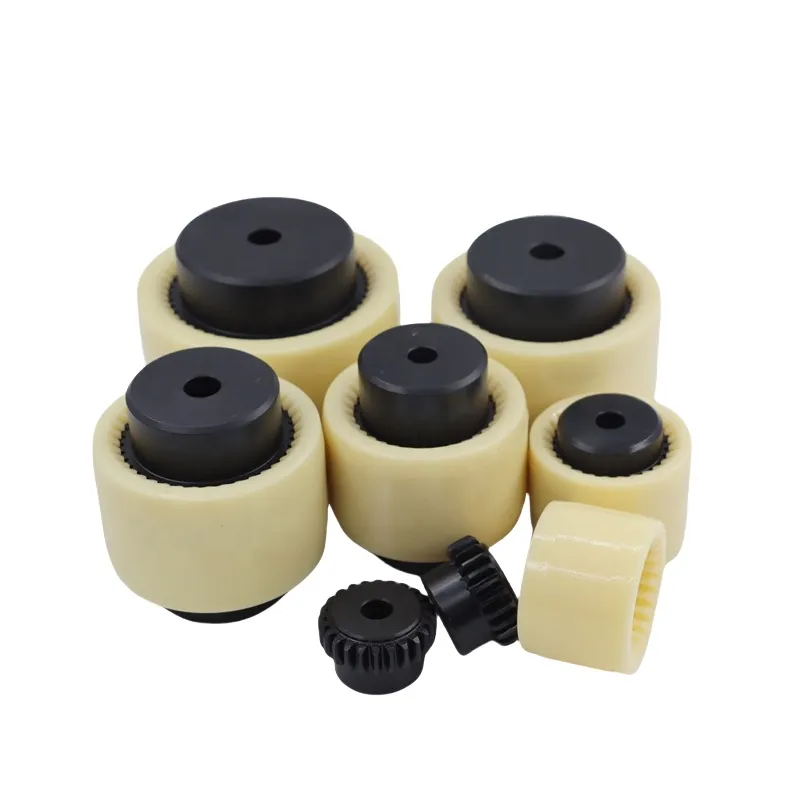

Wymiana sprzęgła zębatego TGL w kształcie bębna

Zamienne sprzęgło zębate TGL firmy Raydafon zostało zaprojektowane specjalnie z myślą o przenoszeniu mocy o wysokim momencie obrotowym w przekładniach przemysłowych. Pomyśl o pompach olejowych, maszynach tekstylnych, małych przenośnikach – niezależnie od tego, gdzie liczy się niezawodne dostarczanie momentu obrotowego, to sprzęgło przyspiesza.

Co wyróżnia to nylonowe sprzęgło zębate w kształcie bębna? Dwa kluczowe elementy: zęby w kształcie bębna i nylonowa tuleja. Konstrukcja w kształcie bębna pozwala na obsługę odchyłek kątowych do 1,5 stopnia (bardzo przydatna przy wprowadzaniu poprawek podczas instalacji w świecie rzeczywistym), a nylonowa tuleja zwiększa zarówno elastyczność, jak i wytrzymałość. Na specyfikacjach? Wyciąga moment obrotowy od 10 N·m do 2500 N·m, przy średnicach otworów od 14 mm do 125 mm — dzięki czemu sprawdza się równie dobrze w przypadku małych, precyzyjnych konfiguracji, jak i w przypadku zadań związanych z mocą średniego zakresu.

Pod maską znajduje się połączenie stalowych piast i nylonu o wysokiej wytrzymałości. To połączenie oznacza doskonałą amortyzację (koniec z wstrząsami wpływającymi na wydajność) i wbudowaną funkcję samosmarowania — nie ma potrzeby zatrzymywania się i ciągłego oliwienia. Nic dziwnego, że jest to ulubione sprzęgło bębnowe przeznaczone do maszyn przemysłowych, szczególnie jako elastyczne sprzęgło bębnowe do pomp olejowych. Pompy olejowe wibrują i często występują niewielkie luzy w wyrównaniu; to sprzęgło wygładza wszystko, utrzymując stabilną pracę układu olejowego.

Dzięki rygorystycznym standardom produkcyjnym Raydafon działa cicho — nie ma żadnych głośnych szumów zakłócających pracę hali produkcyjnej. Wytrzymuje także zadania wymagające lekkiego i średniego obciążenia, dzień po dniu. Konserwacja? Wiatr. Nylonowa tuleja jest odporna na korozję i wytrzymuje temperatury od -20°C do +80°C, dzięki czemu można pominąć częste kontrole smarowania. To znacznie zmniejsza koszty utrzymania.

Posiada certyfikat ISO 9001, jest produkowany tutaj w Chinach przez firmę Raydafon i jest dostępny we wszystkich modelach od TGL1 do TGL12 – idealny do metalurgii, tekstyliów i tak dalej. Potrzebujesz czegoś dostosowanego? Dostosują rozmiary otworów i momenty obrotowe, dzięki czemu otrzymasz wykonane na zamówienie nylonowe sprzęgło zębate w kształcie bębna, które będzie dokładnie pasować do Twojej konfiguracji. Dla fachowców zajmujących się tekstyliami jest to również najlepszy wybór jako niewymagające konserwacji sprzęgło zębate w kształcie bębna do maszyn tekstylnych — mniej przestojów, większa produktywność i rozwiązanie, które nie rujnuje banku.

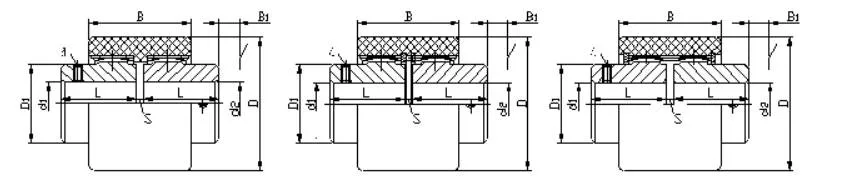

Specyfikacja produktu

Podstawowe zalety

Jako podstawowy produkt Raydafon w dziedzinie przekładni przemysłowych, sprzęgło bębnowe TGL zostało specjalnie zaprojektowane, aby sprostać wyzwaniom związanym z wydajnym i stabilnym mechanicznym przenoszeniem mocy. Łączy w sobie elastyczne możliwości adaptacji, wytrzymałość konstrukcyjną i precyzję przekładni, aby sprostać wymagającym wymaganiom operacyjnym nowoczesnych środowisk przemysłowych. Jako cieszące się dużym uznaniem w branży rozwiązanie w zakresie elastycznego sprzęgła z przekładnią bębnową, w jego konstrukcji uwzględniamy wiele zaawansowanych technologii, aby zapewnić stabilną pracę w złożonych i zmieniających się warunkach pracy.

Najbardziej uderzającą zaletą sprzęgła bębnowego TGL jest jego wyjątkowa zdolność przenoszenia momentu obrotowego. To sprzęgło bębnowe o wysokim momencie obrotowym utrzymuje wydajną przekładnię nawet przy ekstremalnie dużych obciążeniach. Nadaje się szczególnie do ciężkich maszyn o dużym zapotrzebowaniu na moc i wyjątkowo wysokich wymaganiach dotyczących ciągłej i stabilnej pracy, takich jak urządzenia do walcowania stali w przemyśle metalurgicznym i kruszarki w przemyśle wydobywczym. Zasadniczo zapobiega przestojom w produkcji spowodowanym awarią sprzęgła.

Kolejną kluczową cechą jest wyjątkowa zdolność dostosowania się do niewspółosiowości instalacji. Wysoce kompensowana konstrukcja sprzęgła przekładni bębnowej TGL elastycznie kompensuje różne niewspółosiowości, w tym niewspółosiowość kątową, równoległą i osiową. Skutecznie zmniejsza to obciążenie podłączonych komponentów sprzętu i znacznie zmniejsza zużycie podczas długotrwałej pracy. Jest to szczególnie istotne w układach przekładniowych urządzeń wirujących o dużej prędkości, takich jak wentylatory i pompy, znacznie poprawiając stabilność pracy całego układu.

Sprzęgła bębnowe TGL są wyjątkowo trwałe. Wykorzystujemy materiały o wysokiej wytrzymałości, odporne na korozję, wysokiej jakości i stosujemy precyzyjne techniki obróbki, aby stworzyć trwałe sprzęgła przekładni bębnowej klasy przemysłowej. Nawet w trudnych warunkach pracy, takich jak wysokie temperatury i wysoki poziom zapylenia, podstawowe elementy, takie jak piasta przekładni bębna, utrzymują stabilną pracę. Wydłuża to znacząco żywotność sprzęgła, redukując jednocześnie koszty i przestoje związane z częstą konserwacją.

Co więcej, sprzęgła bębnowe TGL oferują znaczne korzyści w zakresie łatwości montażu i konserwacji. Jego modułowa konstrukcja pozwala na prosty i sprawny montaż oraz demontaż. Zintegrowany układ smarowania minimalizuje codzienną konserwację, co czyni go doskonałym przykładem sprzęgła bębnowego wymagającego niewielkiej konserwacji. Ta zaleta poprawia wydajność operacyjną w zastosowaniach od transmisji linii produkcyjnych w przemyśle wytwórczym po wsparcie agregatów prądotwórczych w sektorze energetycznym.

Ogólnie rzecz biorąc, sprzęgło bębnowe TGL, z wieloma zaletami, w tym przenoszeniem wysokiego momentu obrotowego, wysoką kompensacją niewspółosiowości, dużą możliwością dostosowania do środowiska oraz wygodną obsługą i konserwacją, jest potężnym narzędziem do przekładni odpowiednim dla szerokiego zakresu scenariuszy, pomagającym użytkownikom w różnych branżach zwiększać niezawodność sprzętu oraz skutecznie poprawiać wydajność produkcyjną i operacyjną.

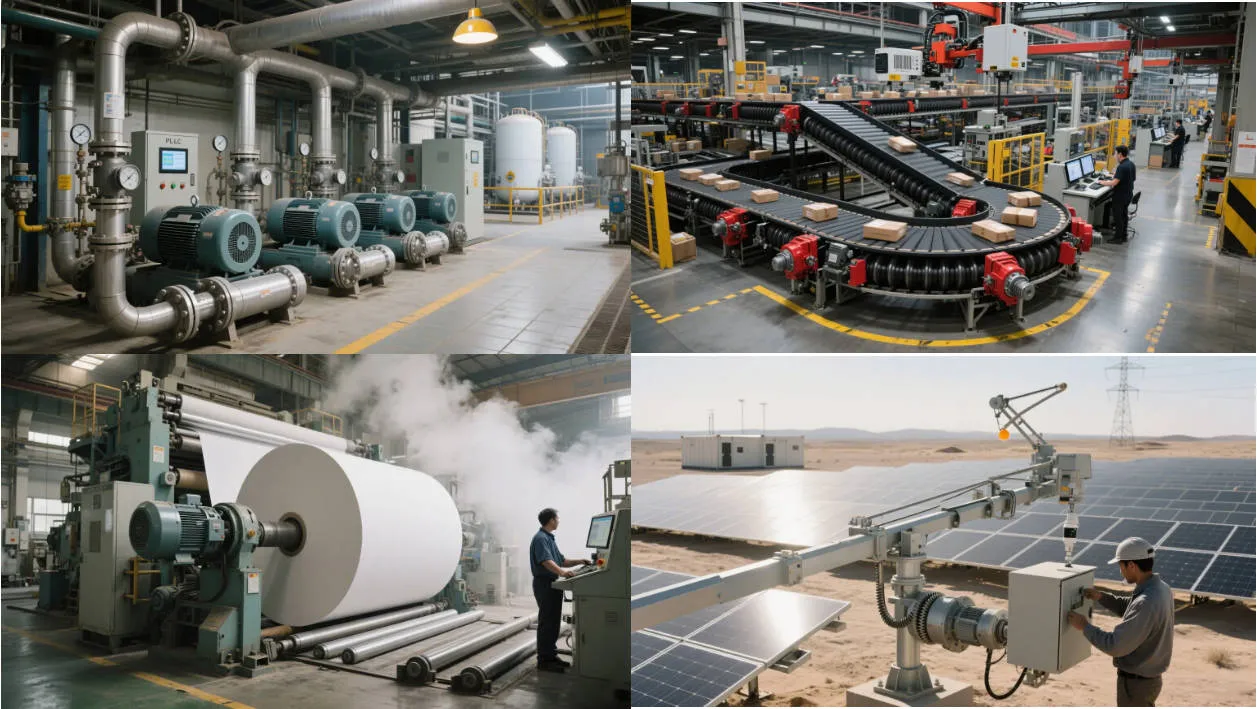

Scenariusze zastosowań

Sprzęgło zębate TGL w kształcie bębna nie jest zwykłym mechanicznym elementem łączącym; służy raczej jako „mostek mocy” o dużych możliwościach adaptacji w przemysłowych systemach przesyłowych. Jego podstawowa wartość polega na zdolności nie tylko do stabilnego przenoszenia momentu obrotowego, ale także do elastycznego rozwiązywania różnych problemów związanych z niewspółosiowością, które pojawiają się podczas pracy sprzętu, co czyni go bardzo preferowanym w scenariuszach przemysłowych, gdzie wymagana jest wysoka precyzja i stabilność przekładni. Dzięki solidnej konstrukcji to elastyczne sprzęgło zębate w kształcie bębna utrzymuje wydajną przekładnię nawet w warunkach ciągłego obciążenia, stając się niezbędnym kluczowym elementem wielu linii produkcyjnych.

W sektorach przemysłu obciążonych dużymi obciążeniami, takich jak górnictwo i hutnictwo, gdzie sprzęt pracuje z wyjątkowo wysokim momentem obrotowym, sprzęgło bębnowe TGL często funkcjonuje jako sprzęgło bębnowe o wysokim momencie obrotowym do zastosowań górniczych, podejmując się zadania łączenia układów wałów w urządzeniach rdzeniowych, takich jak kruszarki i młyny kulowe. W obliczu ogromnych obciążeń dynamicznych i wibracji o wysokiej częstotliwości nie tylko stabilnie przenosi moc, ale także łagodzi uderzenia spowodowane niewspółosiowością wałów poprzez swoją konstrukcję konstrukcyjną, zasadniczo zmniejszając ryzyko awarii sprzętu z powodu niewspółosiowości i zapewniając ciągłą pracę linii produkcyjnych 24 godziny na dobę, 7 dni w tygodniu.

Sprzęgło zębate bębnowe TGL jest również szeroko stosowane w procesach transportu płynów w przemyśle chemicznym i petrochemicznym, szczególnie nadaje się do różnych pomp i sprężarek. Jako elastyczne sprzęgło bębnowe do warunków pracy odpornych na korozję, pracuje stabilnie w środowisku kwaśnym i zasadowym: z jednej strony przejmuje obciążenia udarowe podczas uruchamiania i pracy urządzeń; z drugiej strony kompensuje rozszerzalność cieplną i kurczenie się układów wałów, spowodowane zmianami temperatury medium. Skutecznie wydłuża to żywotność kluczowych urządzeń, takich jak pompy odśrodkowe i sprężarki tłokowe, zmniejszając koszty konserwacji w warunkach pracy pod wysokim ciśnieniem.

Systemy przenośnikowe w logistyce, magazynowaniu i produkcji również należą do „głównych pól bitwy” dla bębnowych sprzęgieł zębatych TGL. W układach przekładniowych przenośników taśmowych i łańcuchowych przekształca się w sprzęgło zębate w kształcie bębna o dużej zdolności kompensacji niewspółosiowości, z łatwością rozwiązując problemy niewspółosiowości wałów spowodowane nierównomiernym gromadzeniem się materiału i niewielkim odkształceniem ramy, zapewniając jednocześnie stabilne przenoszenie mocy na bębny przenośnika. Cecha ta znacznie zmniejsza częstotliwość przestojów w celu konserwacji przenośników, umożliwiając bardziej efektywny przepływ materiału w liniach produkcyjnych.

Nawet w nowym sektorze energetycznym sprzęgło zębate TGL w kształcie bębna wykazuje wyjątkowe zalety. W mechanizmach napędowych systemów śledzenia energii słonecznej oraz w łańcuchach przekładniowych małych turbin wiatrowych pełni funkcję precyzyjnie regulowanego sprzęgła zębatego w kształcie bębna. Dzięki możliwości kompensacji mikrokątów koryguje drobne niewspółosiowości podczas pracy sprzętu i dostosowuje się do sporadycznych wahań momentu obrotowego spowodowanych wahaniami zasobów wiatru i słońca, pomagając poprawić efektywność konwersji energii i zapewniając bardziej stabilną i niezawodną pracę całego nowego systemu energetycznego.

Scenariusze zastosowań bębnowych sprzęgieł zębatych TGL stale się poszerzają, począwszy od rolek przenośnikowych w liniach montażowych samochodów po systemy przekładni maszyn papierniczych w papierniach. Opierając się na swoich dwóch podstawowych zaletach – „wysokiej trwałości” i „łatwej integracji” – dostosowuje się do spersonalizowanych potrzeb różnych branż w zakresie transmisji. Można powiedzieć, że wszędzie tam, gdzie produkcja przemysłowa wymaga przeniesienia momentu obrotowego i rozwiązania problemu niewspółosiowości wału, to sprzęgło zębate TGL z możliwością dostosowania do wielu scenariuszy ma zastosowanie, pomagając przedsiębiorstwom poprawić wydajność produkcji i zmniejszyć całkowite koszty eksploatacji i konserwacji sprzętu.

O Raydafonie

Na krajowym rynku podzespołów do mechanicznych skrzyń biegów Raydafon jest producentem o ugruntowanej pozycji dzięki swojej reputacji w zakresie produktów wysokiej jakości. Specjalizujemy się w mechanicznych i hydraulicznych elementach przekładni, w tym podstawowych produktach, takich jak przekładnie planetarne, wały odbioru mocy WOM, koła łańcuchowe, cylindry hydrauliczne, sprzęgła hydrokinetyczne, przekładnie walcowe i skrzynie biegów do maszyn rolniczych. Każdy produkt jest opracowywany i wytwarzany z myślą o dwóch celach: trwałości i wydajności. Jako krajowy producent sprzęgieł o długiej tradycji, nasze sprzęgła bębnowe do dużych obciążeń cieszą się szczególną popularnością w przemyśle wydobywczym i hutniczym. W końcu środowiska te stawiają wysokie wymagania sprzętowi działającemu stale, co wiąże się z niezwykle wysokimi wymaganiami dotyczącymi trwałości sprzęgła. Nasz produkt został zaprojektowany tak, aby wytrzymywał silne uderzenia i zapewniał stabilne, długotrwałe przenoszenie siły.

Odkąd zaczęliśmy projektować elementy przekładni w 2008 roku, minęło 16 lub 17 lat. Raydafon już dawno rozszerzył działalność poza rynek krajowy i obecnie eksportuje znaczną liczbę złączek na cały świat. Wielu zagranicznych klientów korzysta ze sprzętu międzynarodowych marek, takich jak Lovejoy. Podczas późniejszej wymiany części często martwią się, że oryginał będzie zbyt drogi lub niekompatybilny z częściami z rynku wtórnego. Nasze specjalnie zaprojektowane sprzęgła zamienne Lovejoy rozwiązują ten problem. Oferują wymiary i interfejsy montażowe identyczne z oryginałami, zachowując jednocześnie efektywne przenoszenie mocy i cenę o prawie 30% niższą, co czyni je preferowanym zamiennikiem dla wielu klientów. Co więcej, w przypadku urządzeń o wysokim momencie obrotowym, powszechnie spotykanych w przemyśle ciężkim, nasze sprzęgła zębate o wysokim momencie obrotowym klasy przemysłowej posiadają wzmocnienie powierzchni zębów. Nie tylko przenoszą moc z zerowymi stratami, ale także automatycznie kompensują nawet drobne niewspółosiowości podczas instalacji, eliminując potrzebę wielokrotnego ustawiania sprzętu przez pracowników, co znacznie zmniejsza obciążenie pracą.

Największą obawą związaną z rozwojem produktu jest podejście uniwersalne. Warunki pracy sprzętu różnią się znacznie w zależności od branży, dlatego sprzęgła naturalnie wymagają dostosowania. Na przykład wały napędowe turbin wiatrowych mogą podczas pracy doświadczać różnych niewspółosiowości kątowej, równoległej i osiowej. Zwykłe złącza szybko się zużywają. Nasze specjalnie opracowane wielokierunkowe sprzęgła kompensacyjne wykorzystują unikalną strukturę zębów i konstrukcję amortyzacji, aby absorbować te niewspółosiowości. Sprzęgła te są obecnie stosowane w urządzeniach pomocniczych kilku krajowych projektów turbin wiatrowych. Oprócz tych specjalistycznych sprzęgieł zębatych oferujemy również inne rodzaje sprzęgieł, takie jak sprzęgła kłowe, gwiazdowe i membranowe. Oferujemy odpowiednie modele do zastosowań od lekkich przemysłowych linii montażowych po duże jednostki przemysłu ciężkiego. Nasze ceny są konsekwentnie zgodne z zasadą „wysoka jakość w przystępnej cenie”, dlatego nasi globalni klienci nadal współpracują z nami.

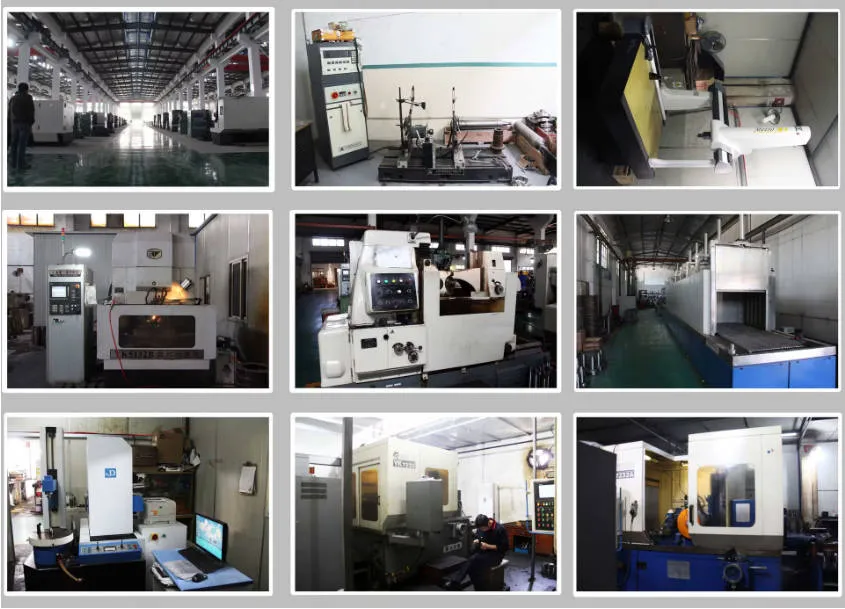

Dzięki wsparciu Ever-Power Group możliwości produkcyjne Raydafon są jeszcze większe niż wcześniej. Nasze przekładnie do maszyn rolniczych osiągają precyzję do poziomu 0,01 mm, nasze reduktory ślimakowe utrzymują poziom hałasu poniżej 60 decybeli, a nawet małe elementy, takie jak koła zębate i łańcuchy rolkowe, przed opuszczeniem fabryki przechodzą trzy kontrole jakości. W sektorze sprzęgieł już dawno przestaliśmy być pojedynczym dostawcą części i obecnie przekształcamy się w dostawcę kompletnych rozwiązań w zakresie sprzęgieł zębatych. Na żądanie nie tylko dostarczamy odpowiednie sprzęgło, ale także oferujemy wskazówki dotyczące instalacji i uruchomienia, plany bieżącej konserwacji, a nawet niestandardowy rozwój dostosowany do konkretnych warunków pracy. Ostatecznie naszym celem nie jest tylko sprzedaż produktów; chcemy, aby nasze elementy przekładni były mniej kłopotliwe dla naszych klientów na całym świecie. Jest to niezachwiane zaangażowanie firmy Raydafon od lat.

Recenzje klientów

⭐⭐⭐⭐⭐ Li Wei, inżynier mechanik, Shanghai Industrial Equipment Co., Ltd.

Od ponad sześciu miesięcy instalujemy sprzęgło zębate Raydafon w ciężkich maszynach w naszej fabryce, a jego rzeczywista wydajność znacznie przekroczyła nasze oczekiwania. To przemysłowe sprzęgło zębate o wysokim momencie obrotowym, szczególnie w przypadku warunków pracy charakteryzujących się wysokim momentem obrotowym, powszechnych na naszej linii produkcyjnej, radzi sobie z nimi z łatwością. Odlew stalowy, z którego wykonany jest korpus sprzęgła, jest solidny w dotyku. Postępując zgodnie z instrukcjami krok po kroku podczas instalacji, udało nam się to zrobić w nieco ponad pół godziny, co jest znacznie wygodniejsze niż w przypadku innych marek, z których korzystaliśmy wcześniej. Co ważniejsze, od czasu wymiany na to sprzęgło znacznie zmniejszono wibracje podczas pracy sprzętu, a częste problemy z niewspółosiowością wałów, z którymi mieliśmy do czynienia, stały się znacznie rzadsze, co zmniejszyło liczbę przestojów linii produkcyjnych w celu regulacji. Co więcej, nie wymaga prawie żadnej konserwacji – wystarczy regularnie wycierać kurz z powierzchni. To nie tylko oszczędza czas naszego zespołu konserwacyjnego, ale także zmniejsza koszty materiałów eksploatacyjnych. Jakość produktów Raydafon jest naprawdę doskonała, a cały dział techniczny naszej firmy jest bardzo zadowolony.

⭐⭐⭐⭐⭐ Michael Brown, kierownik operacyjny, Texas Steel Works, USA

W naszej fabryce w Teksasie stabilność sprzętu produkcyjnego jest bezpośrednio związana z produktywnością, a sprzęgło zębate Raydafon do sprzętu o dużej wytrzymałości rozwiązało dla nas poważny problem. Obciążenie naszej walcarki stali zawsze było duże, ale po zainstalowaniu tego sprzęgła nadal działa ono sprawnie w warunkach dużej intensywności. Nie tylko sam w sobie charakteryzuje się niskim zużyciem, ale także zmniejsza straty w podłączonych silnikach i wałach napędowych. Wcześniej musieliśmy wymieniać akcesoria co miesiąc, ale teraz wystarczy to robić co dwa–trzy miesiące. Ponadto precyzja przekładni tego sprzęgła jest doskonała, a jego skuteczność przenoszenia mocy jest znacznie wyższa niż w przypadku marek, których używaliśmy wcześniej. Nawet przy ciągłej pracy przez 24 godziny może utrzymać stabilną wydajność bez zacięć i przerw w zasilaniu. Tym bardziej usatysfakcjonowało nas to, że towar otrzymaliśmy już tydzień po złożeniu zamówienia – szybkość logistyki znacznie przekroczyła nasze oczekiwania. Poza tym zespół obsługi klienta jest bardzo profesjonalny. Kiedy podczas instalacji napotkaliśmy problemy z montażem i wyosiowaniem sprzęgła zębatego, szybko je rozwiązaliśmy dzięki zdalnym wskazówkom wideo. Z pewnością w przyszłości będziemy nadal kupować sprzęgła firmy Raydafon do naszej fabryki.

⭐⭐⭐⭐⭐ Anna Müller, kierownik ds. konserwacji, Berlin Mechanical Solutions, Niemcy

Wysokoobrotowe obrabiarki CNC naszej firmy mają niezwykle wysokie wymagania dotyczące precyzji detali. Próbowaliśmy już sprzęgieł kilku europejskich marek, ale albo nie kontrolowały one odpowiednio drgań, albo wykazywały zużycie po krótkim okresie użytkowania. Problemy te zostały całkowicie rozwiązane dopiero po zainstalowaniu sprzęgła zębatego Raydafon w maszynach szybkobieżnych. Materiał kompozytowy zastosowany na obudowę sprzęgła i wewnętrzne koła zębate ma wysoką wytrzymałość, a w połączeniu z precyzyjną konstrukcją profilu zębów może skutecznie tłumić wibracje podczas pracy sprzętu z dużą prędkością i automatycznie kompensować niewielkie niewspółosiowość wału, co zmniejsza błąd precyzji obrabiarki podczas obróbki. Proces instalacji był również bardzo prosty — dwóch naszych pracowników obsługi technicznej wykonało go w niecałą godzinę. Po prawie sześciu miesiącach użytkowania, kiedy rozebraliśmy go do kontroli, powierzchnia przekładni była nadal bardzo gładka, bez widocznych śladów zużycia. W porównaniu z podobnymi produktami europejskimi jego wydajność wcale nie jest gorsza, ale cena jest o prawie 20% niższa, co zapewnia doskonałą opłacalność. Jest wysoce zalecany dla przedsiębiorstw zajmujących się precyzyjnym sprzętem przemysłowym, szczególnie w sytuacjach, które wymagają tłumienia drgań szybkoobrotowych sprzęgieł zębatych – efekt jest naprawdę znakomity.

⭐⭐⭐⭐⭐ Pierre Dubois, dyrektor techniczny, Lyon Industrial Works, Francja

Linia produkcyjna naszej fabryki w Lyonie koncentruje się na produkcji ciągłej, a każdy problem z pojedynczym komponentem może skutkować wyłączeniem całej linii. Stabilna praca sprzęgła zębatego Raydafon do przekładni przemysłowych zapewniła nam duży spokój ducha. Zarówno sprzęt do tłoczenia, jak i mechanizm przenoszący linii produkcyjnej są wyposażone w to sprzęgło. Jego zdolność do pochłaniania obciążeń udarowych jest szczególnie doskonała – chwilowa siła uderzenia generowana za każdym razem, gdy maszyna do tłoczenia zakończy operację, może zostać płynnie buforowana przez sprzęgło i nie będzie przenoszona na inne elementy urządzenia, zapewniając sprawne działanie całej linii produkcyjnej. Od instalacji minęło prawie pięć miesięcy i nie wykonaliśmy żadnej konserwacji. Kiedy zdemontowaliśmy go do kontroli, smar w środku był nadal w dobrym stanie, a na zębatkach i łożyskach nie było żadnego nietypowego zużycia. Instalacja również nie wymagała dużego wysiłku – zakończyliśmy ją szybko, postępując zgodnie z instrukcjami montażu sprzęgła zębatego opisanymi w instrukcji, bez konieczności zatrudniania dodatkowej profesjonalnej ekipy montażowej. Ogólnie rzecz biorąc, sprzęgło to charakteryzuje się stabilną wydajnością, dużą trwałością i rozsądną ceną. Jest to optymalne rozwiązanie, które równoważy wydajność i koszty w scenariuszach przemysłowych. W dalszej kolejności planujemy wymianę wszystkich złączy na pozostałych liniach produkcyjnych fabryki na produkty Raydafon.
