Precision Gear Manufacturer for Demanding Industrial Needs

View as

Plastikowa przekładnia śrubowa

Plastikowa przekładnia śrubowa

Raydafon formuje niestandardowe przekładnie śrubowe z tworzyw sztucznych z POM i nylonu we własnej fabryce w Ningbo w Chinach. Standardowe oprzyrządowanie obejmuje moduły M0.1–M2.0, otwory od Ř1,40 mm do Ř3,05 mm, średnice zewnętrzne Ř10–Ř50 mm (do Ř120 mm w przypadku oprzyrządowania niestandardowego) i szerokości czołowe 2,0–10,0 mm, z zakresem temperatur roboczych od -30°C do +100°C. Ponieważ kształt zęba jest wytwarzany w formie wtryskowej, a nie cięty, kąt pochylenia linii śrubowej i profil pozostają niezmienne w całej partii, a koła zębate pracują samosmarująco i cicho — zmierzony hałas jest o około 20% niższy niż w przypadku równoważnych przekładni zębatych czołowych w tym samym zastosowaniu. Gatunki wypełnione włóknem szklanym są dostępne tam, gdzie wymagany jest wyższy moment obrotowy lub sztywność, a w przypadku, gdy formowane tworzywo sztuczne nie jest w stanie spełnić wymagań, oferowane są przekładnie wykonane z tworzywa sztucznego lub metalu. Wyślij swój rysunek lub próbkę szczegółów w celu sprawdzenia oprzyrządowania i wyceny w ciągu 24 godzin.
Mosiężne koło ślimakowe

Mosiężne koło ślimakowe

Raydafon to chiński producent OEM i dostawca mosiężnych kół ślimakowych do przekładni ślimakowych w maszynach inżynieryjnych, sprzęcie metalurgicznym, urządzeniach medycznych, przemyśle stoczniowym i zautomatyzowanym magazynowaniu. Do produkcji standardowej wykorzystuje się brąz cynowy ZCuSn10Pb1 o twardości HB≥80 i odporności na zużycie o około 30% wyższej niż zwykły mosiądz. Koło zębate jest poddawane obróbce w pięciu precyzyjnych etapach — odlewanie, toczenie zgrubne, toczenie dokładne, obwiedniowe i szlifowanie — osiągając chropowatość powierzchni zęba Ra≤1,6 μm i błąd zazębienia poniżej 0,05 mm przy pasującym ślimaku. Sprawność przekładni jest o około 15% wyższa niż norma krajowa, a właściwości samosmarujące zmniejszają zależność od oleju. Ciągły test działania przez 5000 godzin wykazuje stopień zużycia poniżej 0,01 mm na 100 godzin. Próbka standardowa: moduł 0,5, 20 zębów, średnica zębów 11,2 mm, wysokość 12 mm, średnica zewnętrzna 11 mm, średnica otworu 4 mm, masa 16 g. Obsługiwany jest moduł niestandardowy, liczba zębów, średnica zewnętrzna od 50 mm do 300 mm i gatunek materiału. Czas dostawy w przypadku zamówień standardowych wynosi około 15 dni. Wyślij rysunek, gatunek materiału, ilość i port docelowy, aby uzyskać szybką wycenę.
Dwustronna przekładnia ślimakowa

Dwustronna przekładnia ślimakowa

Raydafon, znany chiński producent, stworzył przekładnię ślimakową Duplex o wysokiej wydajności kosztowej, opierając się na wyjątkowym kunszcie swoich mistrzów fabrycznych, i stał się zaufanym dostawcą dla firm zajmujących się maszynami i automatyką po rozsądnych cenach. Ta przekładnia ślimakowa jest wykonana z wysokowytrzymałego stopu miedzi i stali stopowej i została poddana siedmiu procesom drobnego szlifowania. Zgryz jest ciasny i nie ślizga się, a wydajność transmisji jest o 15% wyższa niż w przypadku zwykłych produktów; dwustopniowa konstrukcja przekładni podwaja moment obrotowy, utrzymując jednocześnie niższy poziom hałasu.

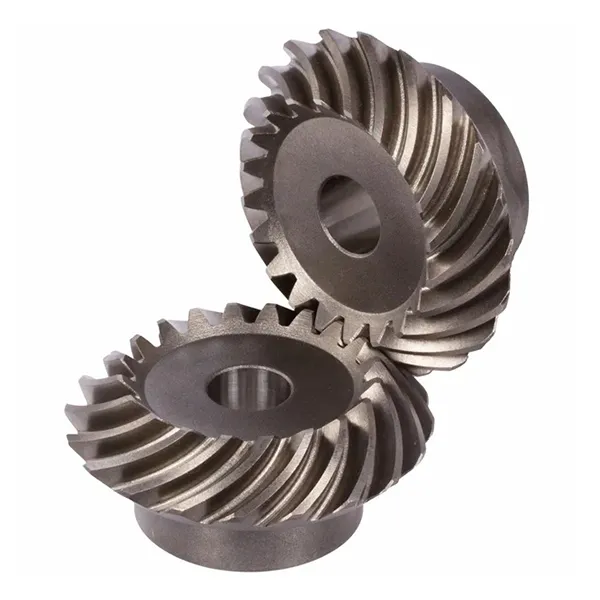

Przekładnia stożkowa spiralna

Przekładnia stożkowa spiralna

Raydafon produkuje spiralne przekładnie stożkowe do napędów kątowych we własnej fabryce w Ningbo w Chinach. Zakrzywiona linia zębów utrzymuje w każdym momencie kontakt dwóch lub więcej zębów, dzięki czemu napęd działa płynniej i ciszej niż para prostych skosów tego samego rozmiaru i przenosi większy moment obrotowy jak na swoje wymiary. Standardowe moduły obejmują zakres od M3 do M12 w klasach dokładności od DIN6 do DIN9, produkowane zgodnie z normami ISO, DIN, ANSI, JIS lub BS. Materiały obejmują stal stopową, C45, stal nierdzewną, mosiądz, miedź, aluminium i POM, z obróbką powierzchniową od cynkowania i niklowania po czarny tlenek, Geomet i Dacromet. Koło zębate można ciąć już za pomocą pięciu zębów, co pozwala na duży stopień redukcji w jednym etapie pod kątem prostym, a boki zębów można szlifować po obróbce cieplnej w celu uzyskania wyższych stopni precyzji. Koła zębate dostarczane są w parach, a wzór styku sprawdzany jest przed wysyłką. Wyślij swój rysunek lub próbkę do wyceny w ciągu 24 godzin.

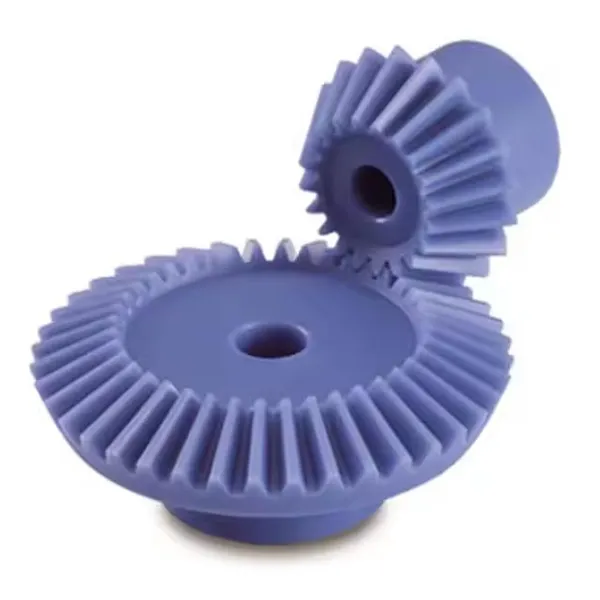

Plastikowe przekładnie stożkowe

Plastikowe przekładnie stożkowe

Raydafon produkuje plastikowe koła zębate stożkowe w Ningbo w Chinach, formowane z POM i nylonu do napędów kątowych. Standardowe proporcje to 1:1, 2:1, 3:1, 4:1 i 5:1; moduły podziałowe M0,25 do M1; ząb liczy od 10 do 60; średnice otworów 3,0 do 10,0 mm; średnice zewnętrzne 8,7 do 60,4 mm; temperatura pracy -40°C do +80°C. Numery części obejmują GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* i GB1M512BS*. Przyrostek BS oznacza mosiężną wkładkę i śrubę ustalającą. Ważne: GB1M512* i GB1M512BS* pasują tylko do przekładni stożkowej z 60 zębami i nie są kompatybilne z innymi zębatkami. Formowana geometria zębów zapewnia cichą, zwartą siatkę; polimer jest samosmarujący i odporny chemicznie. Moduł niestandardowy, liczba zębów, otwór, piasta i gatunek materiału dostępne do rysowania; wycena w ciągu 24 godzin.
Jako niezawodny producent i dostawca w Chinach nasze produkty przeszły certyfikat CE. Jeśli chcesz kupić wysokiej jakości produkty, skontaktuj się z nami.
