Jakie materiały są powszechnie stosowane w złączach uniwersalnych o wysokiej wytrzymałości?

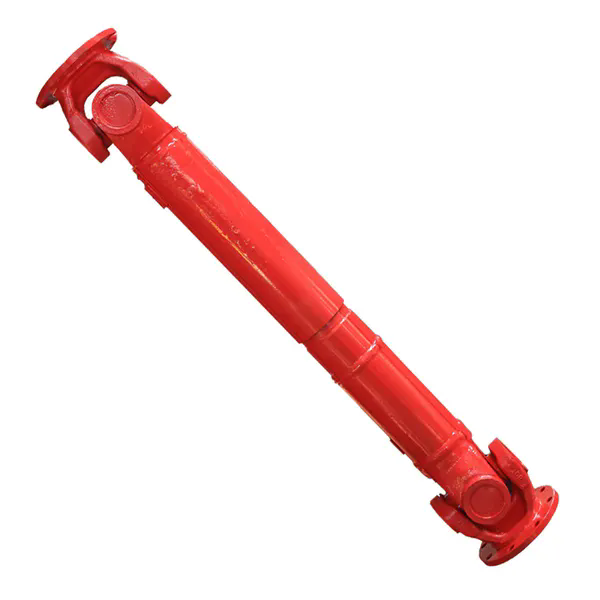

Gdy maszyny przemysłowe wymagają niezawodnego przenoszenia momentu obrotowego przy ekstremalnych obciążeniach, należy wybrać materiał o dużej wytrzymałościZłącze uniwersalnestaje się najważniejszym czynnikiem wpływającym na bezpieczeństwo, trwałość i wydajność. Sprzęgła uniwersalne o wysokiej wytrzymałości zostały zaprojektowane tak, aby wytrzymywały niewspółosiowość kątową, skoki momentu obrotowego i trudne warunki otoczenia, ale ich właściwości zależą całkowicie od składu metalurgicznego. W ciągu kilkudziesięciu lat doświadczenia produkcyjnego ustaliliśmy, że materiały takie jak stale stopowe, stale nierdzewne utwardzane wydzieleniowo i specjalistyczne żeliwo sferoidalne zapewniają najlepszą kombinację granicy plastyczności, odporności na zmęczenie i trwałości na zużycie. Bez odpowiedniego materiału nawet najlepsza konstrukcja sprzęgła ulegnie przedwczesnemu uszkodzeniu, powodując kosztowne przestoje i zagrożenia dla bezpieczeństwa. Dlatego zrozumienie, „jakie materiały są powszechnie stosowane w sprzęgłach uniwersalnych o dużej wytrzymałości”, bezpośrednio pomaga inżynierom w wyborze komponentów, które odpowiadają ich specyficznemu momentowi obrotowemu, prędkości i warunkom środowiskowym.

W Raydafon Technology Group Co., Limited nasz zespół inżynierów przetestował ponad pięćdziesiąt różnych stopów, aby udoskonalić naszą produkcję komponentów Universal Coupling. Od morskich platform wiertniczych po wysokowydajne przenośniki górnicze – nasza seria uniwersalnych złączek wykorzystuje materiały takie jak odgazowany próżniowo 42CrMo4, Nitronic 60 i stal nierdzewna typu duplex. Nasza fabryka przestrzega rygorystycznych norm ASTM i DIN, aby mieć pewność, że każda partia spełnia wymagania dotyczące twardości, udarności i struktury ziarna. W tym obszernym przewodniku przedstawimy szczegółowe tabele parametrów, listy porównawcze i odpowiemy na najczęściej zadawane pytania techniczne dotyczące uniwersalnych materiałów sprzęgających o wysokiej wytrzymałości. Niezależnie od tego, czy projektujesz nowy układ napędowy, czy wymieniasz zużyte komponenty, te zasoby oparte na EEAT pomogą Ci podjąć świadomą decyzję popartą danymi.

Dlaczego dobór materiału decyduje o wydajności złącza uniwersalnego o wysokiej wytrzymałości?

Sprzęgło uniwersalne działa w wyjątkowym środowisku mechanicznym: musi jednocześnie przenosić moment obrotowy, kompensować niewspółosiowość kątową do 25 stopni w niektórych konstrukcjach i pochłaniać obciążenia udarowe z podłączonego sprzętu. Nasza fabryka zaobserwowała, że ​​właściwości materiału, takie jak granica plastyczności, wydłużenie, twardość i granica zmęczenia, bezpośrednio wpływają na trzy kluczowe tryby awarii: plastyczność przy skręcaniu, zużycie frettingowe na styku krzyża i łożyska oraz inicjacja pęknięć zmęczeniowych. Na przykład zastosowanie stali niskowęglowej może początkowo obniżyć koszty, ale pod obciążeniem cyklicznym sprzęgło będzie ulegać odkształceniu plastycznemu krzyża czopa, co doprowadzi do katastrofalnej w skutkach awarii. Dlatego nasz zespół inżynierów wybiera wyłącznie materiały, które oferują minimalną granicę plastyczności 650 MPa w przypadku serii przemysłowych i do 1100 MPa w przypadku wariantów o dużej wytrzymałości.

Poniżej znajdują się krytyczne właściwości materiału, które oceniamy dla każdej partii sprzęgła uniwersalnego w Raydafon:

• Maksymalna wytrzymałość na rozciąganie (UTS)– Określa maksymalny moment obrotowy przed zerwaniem. W naszych szybkozłączach uniwersalnych o wysokiej wytrzymałości stosujemy stopy o UTS od 850 MPa do 1380 MPa.
• Limit wytrzymałości zmęczeniowej– Badania zmęczenia przy zginaniu obrotowym pokazują, że 42CrMo4 osiąga 500 milionów cykli przy 480 MPa, co jest idealne do pracy ciągłej.
• Twardość powierzchni– W przypadku bieżni czopów i łożysk wymagamy 58-62 HRC po hartowaniu indukcyjnym, aby zapobiec zacieraniu się.
• Udarność (wycięcie Charpy V)– Minimum 40 J przy -40°C do zastosowań arktycznych; nasza seria stopów niskotemperaturowych przekracza tę wartość.
• Odporność na korozję i zużycie– W przypadku zakładów chemicznych nasze uniwersalne sprzęgło o 17-4PH zapewnia odporność na wżery równoważną 316L, ale z dwukrotnie większą wytrzymałością.

W praktyce nasza fabryka produkuje uniwersalne sprzęgła dla hut stali, gdzie często występuje rozżarzona do czerwoności zgorzelina i silne wstrząsy. Stosując zastrzeżoną zmodyfikowaną stal 4340, osiągamy połączenie wytrzymałości i odporności na zużycie, którego brakuje standardowym złączom. Na podstawie wieloletnich danych terenowych nasi klienci zgłaszają wzrost żywotności o 300% po przejściu na nasze konstrukcje sprzęgów uniwersalnych zoptymalizowanych pod kątem materiałów. Bez zrozumienia powodów stojących za wyborem materiałów zespoły inżynierów ryzykują niedostateczną specyfikacją komponentów, co może skutkować nieplanowanymi przestojami. Dlatego w kolejnych sekcjach szczegółowo opisano konkretne gatunki, ich skład chemiczny i parametry mechaniczne zweryfikowane przez niezależne laboratoria.

Jakich jest sześć najlepszych stali stopowych stosowanych w naszej produkcji uniwersalnych sprzęgieł?

Na Raydafon Technology Group Co., Limitedutrzymujemy zapasy sześciu najwyższej jakości stali stopowych, które stanowią podstawę naszych linii produktów o wysokiej wytrzymałości łączników uniwersalnych. Każdy gatunek jest wybierany tak, aby zrównoważyć koszty, obrabialność i ekstremalne parametry wydajności. W naszej fabryce stosujemy rygorystyczny protokół kontroli przychodzącej, obejmujący optyczną spektrometrię emisyjną i badania ultradźwiękowe. Poniżej przedstawiamy szczegółowe parametry tych sześciu materiałów, z których wszystkie zostały sprawdzone w wymagających zastosowaniach, takich jak turbiny wiatrowe, wały napędowe statków i prasy hydrauliczne. Tabela podsumowuje skład chemiczny, właściwości mechaniczne i typowe zastosowania każdego stopu.

Spośród tych sześciu nasza najlepiej sprzedająca się seria uniwersalnych sprzęgieł opiera się na 42CrMo4 ze względu na jego doskonałą zdolność do hartowania na wskroś i szeroką dostępność. Jednakże do zastosowań wymagających ekstremalnej odporności na zmęczenie często zalecamy 34CrNiMo6, który zapewnia doskonałą odporność na pękanie. W ciągu ostatnich trzech lat nasza fabryka wyprodukowała z tych stopów ponad 50 000 uniwersalnych sprzęgieł, przy zerowej awaryjności materiałowej. Dodatkowo stosujemy opatentowaną technologię czystej stali (odgazowanie próżniowe), która redukuje wtrącenia siarczków, zwiększając plastyczność poprzeczną naszych uniwersalnych elementów sprzęgieł. Wybierając Raydafon Technology Group Co., Limited, otrzymasz certyfikat testu materiałowego zgodny z normą EN 10204 3.1 dla każdej przesyłki złącza uniwersalnego.

Należy również pamiętać, że ten sam gatunek materiału może mieć odmienne właściwości w zależności od obróbki cieplnej, co omówimy w rozdziale 4. Na razie nasz zespół inżynierów podkreśla, że ​​wybór odpowiedniego stopu z powyższej tabeli jest bezpośrednio powiązany z wymaganiami dotyczącymi momentu obrotowego i współczynnika bezpieczeństwa. W przypadku zastosowań obciążonych udarami zawsze zalecamy minimalny współczynnik bezpieczeństwa 2,5 w oparciu o granicę plastyczności.

W jaki sposób stal nierdzewna i gatunki duplex zwiększają odporność na korozję złączek uniwersalnych?

W agresywnych środowiskach, takich jak napęd statków, przetwarzanie chemiczne i oczyszczanie ścieków, standardowe stale stopowe mogą ulegać wżerom, korozji szczelinowej lub pękaniu korozyjnemu naprężeniowemu. Nasza fabryka opracowała specjalistyczną linię uniwersalnych złączek o wysokiej wytrzymałości, wykorzystujących utwardzane wydzieleniowo stale nierdzewne i stopy duplex, które utrzymują wysoką wytrzymałość, zapewniając jednocześnie wyjątkową odporność na utlenianie. W przeciwieństwie do gatunków austenitycznych, takich jak 304 lub 316, które mają niską granicę plastyczności (około 210 MPa), nasze materiały osiągają granicę plastyczności przekraczającą 800 MPa bez utraty odporności na korozję.

W naszych wysokowytrzymałych uniwersalnych złączach do zastosowań korozyjnych powszechnie stosuje się trzy podstawowe materiały na bazie stali nierdzewnej:

• 17-4PH (UNS S17400)– Po obróbce cieplnej H900 nasze komponenty sprzęgła uniwersalnego osiągają wytrzymałość na rozciąganie do 1310 MPa i twardość 40-45 HRC. Doskonała odporność na mgłę solną i łagodne kwasy. Stosowany w uniwersalnych złączach dźwigów offshore.
• 15-17.00– Poprawiona udarność poprzeczna w porównaniu do 17-4PH, idealna do uniwersalnych jarzm łączących poddawanych dużym obciążeniom udarowym w mieszadłach chemicznych.
• Superdupleks S32750– Zapewnia PREN (równoważnik odporności wżerowej) > 40, granicę plastyczności ≥ 550 MPa w 20°C i wyjątkową odporność na pękanie korozyjne naprężeniowe chlorkowe. Nasza fabryka wykorzystuje ten materiał do produkcji złączek uniwersalnych o wysokiej wytrzymałości w zakładach odsalania.

Z naszych danych technicznych wynika, że ​​łącznik uniwersalny wykonany ze stali 17-4PH wytrzymuje ponad 10 lat w zastosowaniach w strefie pływów, podczas gdy standardowe łączniki ze stali węglowej wymagają wymiany co 18 miesięcy. Dodatkowo nasze złącza uniwersalne ze stali nierdzewnej poddawane są specjalistycznej pasywacji i wykańczaniu powierzchni, aby jeszcze bardziej zwiększyć stabilność warstwy korozyjnej. Aby zapewnić jasne porównanie, podajemy następujące dane mechaniczne i korozyjne dla tych trzech gatunków:

Dla klientów wymagających środowisk FDA lub przeznaczonych do kontaktu z żywnością, nasza fabryka może również dostarczyć łącznik uniwersalny z elektropolerowanym 17-4PH, który eliminuje przyleganie bakterii przy jednoczesnym zachowaniu wysokiej wytrzymałości. W Raydafon rozumiemy, że działanie korozyjne często oznacza również podwyższone temperatury; Uniwersalne złącza duplex ze stali nierdzewnej zachowują wytrzymałość do 300°C, dzięki czemu nadają się do napędów wymienników ciepła. Zawsze konsultuj się z naszym zespołem inżynierów, aby dopasować odpowiedni gatunek stali nierdzewnej do określonego pH, poziomu chlorków i temperatury roboczej.

Które procesy obróbki cieplnej optymalizują właściwości materiałów w przypadku złączek uniwersalnych o wysokiej wytrzymałości?

Nawet najwyższej jakości stal stopowa będzie działać gorzej bez odpowiedniej obróbki cieplnej. W naszej fabryce znajdują się cztery sterowane komputerowo piece do odpuszczania i stacje hartowania indukcyjnego, specjalnie dedykowane do komponentów Universal Coupling. Standardowa sekwencja obejmuje: hartowanie i odpuszczanie (Q&T) w celu uzyskania odpuszczonej struktury martenzytu, a następnie miejscowe hartowanie indukcyjne na powierzchniach nośnych czopów. W przypadku gatunków do nawęglania takich jak 20MnCr5 stosujemy nawęglanie do głębokości 1,2-1,8 mm przy twardości powierzchni 58-62 HRC przy zachowaniu ciągliwego rdzenia.

Nasze protokoły obróbki cieplnej zostały zaprojektowane tak, aby spełniać lub przekraczać specyfikacje wymagane dla uniwersalnych sprzęgieł o wysokiej wytrzymałości. Kluczowe parametry, które kontrolujemy to:

• Temperatura austenityzowania– Zazwyczaj 840-870°C dla stali stopowych, po czym następuje hartowanie w oleju w celu uniknięcia pęknięć.
• Temperatura odpuszczania– Nasze komponenty sprzęgła uniwersalnego są poddawane podwójnej hartowaniu w temperaturze od 540°C do 620°C, aby osiągnąć pożądaną kombinację wytrzymałości i wytrzymałości. Dla 42CrMo4 odpuszczanie w temperaturze 580°C daje granicę plastyczności 820 MPa przy udarności Charpy'ego > 55 J.
• Głębokość obudowy dla hartowania indukcyjnego– W przypadku czopów stosujemy grubość obudowy 2–3 mm przy twardości 55–60 HRC, aby zapobiec odpryskom Brinella powodowanym przez łożyska igiełkowe.
• Leczenie poniżej zera– W przypadku precyzyjnych sprzęgieł uniwersalnych wymagających stabilności wymiarowej stosujemy obróbkę kriogeniczną w temperaturze -75°C w celu przekształcenia austenitu szczątkowego.

Testy w świecie rzeczywistym wykazują tę wartość: dwie partie identycznych uniwersalnych sprzęgieł 34CrNiMo6, jedna z naszą zoptymalizowaną Q&T, a druga z konwencjonalnym odpuszczaniem, zostały przetestowane pod cyklicznym obciążeniem skrętnym. Nasze próbki poddane obróbce cieplnej przetrwały bezawaryjnie 1,2 miliona cykli, podczas gdy partia konwencjonalna wykazała pęknięcia zmęczeniowe po 580 000 cyklach. Dlatego też Raydafon publikuje szczegółowe wykresy obróbki cieplnej przy każdym zamówieniu sprzęgła uniwersalnego. Dodatkowo w naszej fabryce przeprowadzamy testy twardości, aby zapewnić spójność we wszystkich partiach produkcyjnych. W ostatecznym rozrachunku dobór materiału i obróbka cieplna są nierozłączne; stop premium ze słabą obróbką cieplną ulegnie awarii wcześniej niż stop średniej klasy z optymalną obróbką cieplną. Nasz zespół inżynierów zapewnia pełną dokumentację ułatwiającą walidację naszych procesów.

Podsumowanie: Dopasowanie materiałów do wymagań aplikacji

Wybór odpowiedniego materiału na łącznik uniwersalny o wysokiej wytrzymałości wymaga zrównoważenia wymagań mechanicznych, warunków środowiskowych i budżetu. Nasza fabryka z powodzeniem dostarczyła uniwersalne sprzęgła do napędów dźwigów, maszyn do drążenia tuneli, przekładni turbin wiatrowych i statków marynarki wojennej, stosując podejście oparte na danych opisane powyżej. W przypadku określenia łącznika uniwersalnego zRaydafon Technology Group Co., Limitedotrzymujesz komponent, który został zaprojektowany od poziomu metalurgicznego wzwyż. Do standardowych zastosowań przemysłowych 42CrMo4 lub 4140 zapewnia doskonałe połączenie wytrzymałości i przystępności cenowej. W środowiskach korozyjnych lub morskich stale nierdzewne 17-4PH lub super duplex znacznie wydłużają żywotność. W przypadku ekstremalnych udarów i dużej gęstości momentu obrotowego naszą najlepszą rekomendacją pozostaje 34CrNiMo6. Zawsze porównuj granicę plastyczności, granicę zmęczenia i odporność na korozję z wartościami szczytowymi momentu obrotowego w danym zastosowaniu, kątem niewspółosiowości i warunkami otoczenia. Nasz zespół dokłada wszelkich starań, aby pomóc Ci w dokonaniu tych wyborów, korzystając z przejrzystych danych i dziesięcioleci praktycznego doświadczenia.

Często zadawane pytania: Jakie materiały są powszechnie stosowane w złączach uniwersalnych o dużej wytrzymałości?
