Przekładnia planetarna z napędem ślimakowym serii PGA do mieszalnika pasz
  • Przekładnia planetarna z napędem ślimakowym serii PGA do mieszalnika paszPrzekładnia planetarna z napędem ślimakowym serii PGA do mieszalnika pasz
  • Przekładnia planetarna z napędem ślimakowym serii PGA do mieszalnika paszPrzekładnia planetarna z napędem ślimakowym serii PGA do mieszalnika pasz

Przekładnia planetarna z napędem ślimakowym serii PGA do mieszalnika pasz

Przekładnie planetarne z napędem ślimakowym serii PGA są przeznaczone do wozów paszowych TMR i podajników paszy napędzanych z WOM ciągnika o prędkości 540 obr./min. Ciągły moment obrotowy waha się od 3810 N·m (PGA-502) do 42 000 N·m (PGA-4203/4204), przy przełożeniach od 11,1:1 do 662,8:1 i standardowych wielowypustach wejściowych 1"3/8 Z6 lub 1"3/4 Z20. Koła zębate i wały są wykonane ze stali stopowej o wysokiej wytrzymałości, nawęglanej gazowo do twardości powierzchni zęba około HRC58; w jednoczęściowej żeliwnej obudowie zastosowano podwójne uszczelnienie IP65 chroniące przed kurzem, szlamem i zmywaniem. Wyprodukowany przez Raydafon we własnym warsztacie ISO 9001 w Ningbo w Chinach, dla producentów mikserów OEM oraz jako jednostka zamienna dla gospodarstw rolnych i dealerów. Niestandardowe przełożenia, kołnierze wyjściowe i powierzchnie montażowe wykonane zgodnie z rysunkiem. Wyślij model miksera lub rysunek, aby potwierdzić wybór i wycenę w ciągu 24 godzin.

Przekładnia planetarna z napędem ślimakowym serii PGA do mieszalnika pasz

Napędzany przez WOM reduktor planetarny o prędkości obrotowej 540 obr./min. do mieszalników TMR i podajników paszy, zapewniający ciągły moment obrotowy od 3810 do 42 000 N·m przy przełożeniach od 11,1:1 do 662,8:1. Obudowa z żeliwa, przekładnia zębata ze stali stopowej nawęglanej, podwójne uszczelnienie i stopień ochrony IP65 do codziennej pracy w pyle, błocie i zmywaniu.

  • 3810–42 000Ciągły moment obrotowy (N·m)
  • 11,1: 1–662,8: 1Dostępne współczynniki
  • 540 obr./minZnamionowa prędkość wejściowa
  • IP65Ochrona przed kurzem i wodą

Przekładnia planetarna z napędem ślimakowym serii PGA do mieszalników pasz i wozów TMR

Seria PGA to jednostka napędowa ślimaka, która znajduje się pomiędzy WOM ciągnika a śrubą mieszającą mieszalnika pasz. Prędkość wejściowa ciągnika wynosząca 540 obr./min jest redukowana poprzez stopień planetarny do niskich obrotów o wysokim momencie obrotowym, których ślimak potrzebuje do podnoszenia i składania kiszonki, siana i koncentratu bez przestojów. Ponieważ ścieżka obciążenia jest dzielona na kilka przekładni planetarnych, napęd pozostaje na tyle kompaktowy, że można go przykręcić do przedniej lub bocznej płyty mieszalnika, a jednocześnie wytwarza ciągły moment obrotowy od 3810 N·m w najmniejszym modelu do 42 000 N·m w największym.

Raydafon produkuje serię PGA we własnym warsztacie w Ningbo w Chinach, zgodnie z systemem jakości ISO 9001 i dostarcza ją producentom wozów paszowych i podajników pasz jako jednostkę OEM, a także dealerom jako zamienną skrzynię biegów. Jeśli Twoja maszyna jest napędzana przez WOM, sparuj ją zWał przegubowo-teleskopowy do mieszalników pasz; jeśli w Twoim mikserze zastosowano stopień skośny zamiast planetarnego, porównajprzekładnia mieszalnika paszzasięgu w tym samym miejscu.

Co to jest przekładnia planetarna z napędem ślimakowym i jak działa?

Przekładnia planetarna z napędem ślimakowym to współosiowy reduktor, w którym koło słoneczne napędza kilka kół planetarnych, które obracają się wewnątrz koła koronowego, gdy są przenoszone przez nośnik planetarny. Dlatego moment obrotowy przenoszony jest przez wiele styków zębów jednocześnie, a nie przez jedną parę, dlatego jednostka planetarna może przenosić duże obciążenia mieszalnika w krótkiej, okrągłej obudowie i dlatego jest odporna na wstrząsy występujące podczas uruchamiania pełnego ślimaka w zamrożonej lub zbitej paszy.

W mieszalniku pasz sekwencja jest prosta: WOM ciągnika przy 540 obr/min, redukcja planetarna na wale ślimaka do około 5–50 obr/min i zwiększenie momentu obrotowego, które pozwala stosunkowo małemu ciągnikowi obracać dużą śrubę mieszającą. Z tego też powodu gospodarstwa rolne posiadające małe ciągniki wybierają serię PGA — dodatkowa siła skrętu zapewnia skrzynia biegów, a nie ciągnik. Ta sama zasada dotyczy podajników do kiszonki i biogazu, gdzie ciągła rotacja przy niskiej prędkości ma większe znaczenie niż prędkość maksymalna.

Dane techniczne i zakres modeli

Wszystkie modele charakteryzują się prędkością wejściową wynoszącą 540 obr./min. Przewiń tabelę w bok, aby wyświetlić każdą kolumnę.

Model Ciągły moment obrotowy (N·m) Maksymalny moment obrotowy (N·m) Stosunek I Wał wejściowy
Modele jednostopniowe i dwustopniowe
PGA-502 3810 7620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8500 17 000 16,8–30,6 1"3/4 Z20
PGA-1202 11 600 23200 11,1–19,4 1"3/4 Z20
PGA-1602/3 15700 31 400 13,4–47,5 1"3/4 Z20
PGA-1702/3 15700 31 400 13,4–47,5 1"3/4 Z20
PGA-2102/3 21 000 47 000 12,1–62,1 1"3/4 Z20
PGA-2502 23780 48 000 13,6–23,6 1"3/4 Z20
PGA-3003/4 30760 61520 25,7–84,4 1"3/4 Z20
PGA-4203 42 000 142 000 27,8–91,4 1"3/4 Z20
Modele o wysokim współczynniku do dużych mieszalników pionowych i podajników biogazu
PGA-1603 15700 31 400 24,4–116,9 1"3/4 Z20
PGA-1703 15700 31 400 24,4–116,9 1"3/4 Z20
PGA-2103 21 000 47 000 31,8–126,5 1"3/4 Z20
PGA-2503 23780 48 000 35,7–142,2 1"3/4 Z20
PGA-3004 30760 61520 97,4–612,3 1"3/4 Z20
PGA-4204 42 000 142 000 105,4–662,8 1"3/4 Z20
  • Maksymalny moment obrotowy to chwilowa wartość szczytowa, jaką skrzynia biegów przyjmuje podczas rozruchu obciążonego ślimaka; ciągły moment obrotowy to wartość dla nieprzerwanego mieszania.
  • Pokazane opcje wału wejściowego to standardowe profile PTO 1"3/8 Z6 i 1"3/4 Z20. Inne wypusty, rozmiary otworów i wymiary kołnierza wyjściowego mogą być obrabiane zgodnie z Twoim rysunkiem.
  • Przełożenia spoza zakresu podanego dla danej klatki można czasami osiągnąć łącząc etapy – wyślij wymaganą prędkość wyjściową, a my potwierdzimy.

Jak wybrać odpowiedni model PGA dla swojego miksera

  1. Dopasuj ramę do mocy ciągnika i rozmiaru ślimaka.Małe miksery o mocy 40–80 KM zwykle obsługują PGA-502 lub PGA-1002/3; W wagonach TMR średniej klasy o mocy 80–150 KM zazwyczaj wykorzystuje się PGA-1602/3 do PGA-2502; duże mieszalniki pionowe i podajniki biogazu przechodzą do PGA-3004 lub PGA-4204.
  2. Sprawdź ciągły moment obrotowy pod kątem swoich obowiązków.Porównaj wymagany moment obrotowy ślimaka mieszalnika z wartością ciągłą w tabeli, a nie wartością szczytową. Wartość szczytowa to rezerwa na rozruch, a nie ocena robocza.
  3. Potwierdź wał wejściowy.Większość ciągników w Europie i Ameryce Północnej wykorzystuje 1"3/8 Z6 przy 540 obr./min, podczas gdy większe maszyny używają 1"3/4 Z20. Niewłaściwy splajn jest najczęstszym błędem w porządkowaniu, jaki widzimy.
  4. Sprawdź montaż i poziom oleju.Potwierdź rozmieszczenie śrub, położenie kołnierza wyjściowego i wlewu oleju względem ramy mieszalnika, tak aby urządzenie było ustawione pod kątem określonym w instrukcji.
  5. Zaplanuj częstotliwość konserwacji.Skorzystaj z klasy oleju i częstotliwości wymiany podanych w instrukcji; możemy dostarczyć pisemny harmonogram konserwacji wraz z przesyłką, jeśli Twój zespół serwisowy potrzebuje go do zapisów gwarancyjnych.

Nie wiesz, która rama pasuje? Wyślij markę mieszalnika, średnicę ślimaka, moc ciągnika i wymaganą prędkość ślimaka — nasi inżynierowie potwierdzą model i przełożenie przed złożeniem zamówienia.

Szczegóły produktu

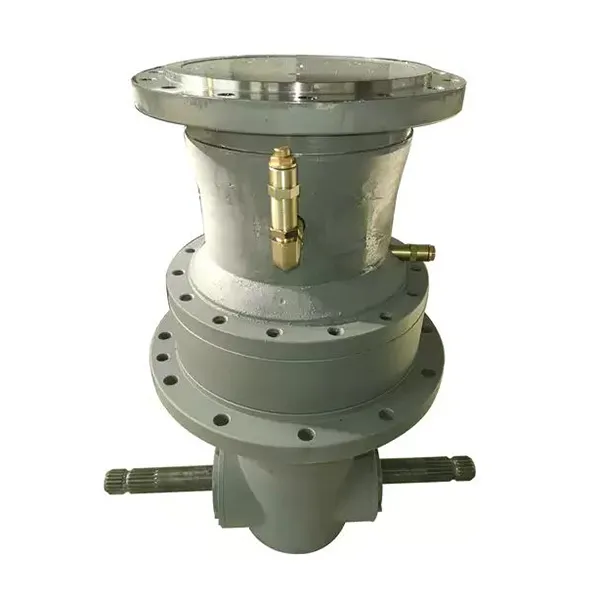

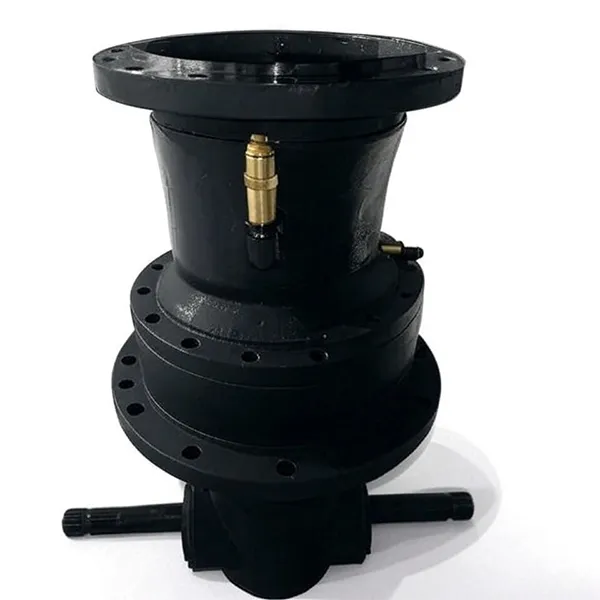

Obie poniższe fotografie przedstawiają produkowaną przez nas jednostkę serii PGA: zmontowaną skrzynię biegów z odlewaną obudową i wejściem PTO oraz rysunek wymiarowy używany do kontroli montażu.

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Przekładnia planetarna napędu ślimakowego serii PGA — żeliwna obudowa, planetarny stopień redukcyjny i wał wejściowy WOM.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Obrys i wymiary montażowe przekładni planetarnej mieszalników pasz serii PGA.

Materiały, uszczelnienie i jakość wykonania

Przekładnie i obróbka cieplna

Koła zębate i wały są obrabiane maszynowo z wysokowytrzymałej stali stopowej i nawęglanej gazowo, a następnie hartowane do twardości powierzchni zęba około HRC58, podczas gdy rdzeń pozostaje wystarczająco wytrzymały, aby absorbować wstrząsy. To połączenie zapewnia serii PGA odporność na zużycie ściernej kiszonki i tolerancję na wielokrotne rozruchy pod obciążeniem, i to jest powód, dla którego ta sama rama może być oferowana w szerokim zakresie przełożeń bez zmiany powłoki zewnętrznej.

Obudowa i uszczelnienie

Obudowa jest jednoczęściowym żeliwnym korpusem, który utrzymuje koncentryczne otwory łożyska i tłumi wibracje przenoszone przez wykonaną obudowę. Podwójne uszczelnienie na końcu wejściowym i wyjściowym utrzymuje smar w środku i chroni przed przedostawaniem się kurzu, szlamu i wody po myciu, zapewniając urządzeniu stopień ochrony IP65. Smarowniczki i punkt wlewu oleju są umiejscowione tak, aby rutynowe czynności serwisowe można było wykonywać przy mieszadle w pozycji roboczej.

Testowanie przed wysyłką

Każda skrzynia biegów jest uruchamiana i sprawdzana przed pakowaniem: praca bez obciążenia w celu potwierdzenia płynnego obrotu i uszczelnienia olejowego, weryfikacja luzów i wzoru styku na zestawie przekładni oraz końcowa kontrola wielowypustu wejściowego i kołnierza wyjściowego. Jeśli projekt wymaga udokumentowanych dowodów, zapisy z testów można dołączyć do dokumentów wysyłkowych.

Kluczowe korzyści dla operatorów mieszalników pasz

  1. Niższy koszt paliwa.Wysoka wydajność przekładni oznacza mniejsze straty mocy pomiędzy WOM a ślimakiem, zmniejszając zużycie paliwa o około 30% przy porównywalnych pracach mieszania.
  2. Szybszy start, bez podgrzewania.Zestaw przekładniowy szybko osiąga stan pracy, dzięki czemu poranne wsady i mieszanki uzupełniające nie wymagają długiego rozgrzewania.
  3. Stabilne mieszanie przy dużej prędkości.Precyzyjny zestaw przekładni utrzymuje stałą prędkość ślimaka w przypadku siana, kiszonki i koncentratów, dzięki czemu racja jest mieszana równomiernie, zamiast rozwarstwiać się.
  4. Płynniejsza i trwalsza jazda.Symetryczny układ planetarny równoważy siłę przekładni, zmniejszając obciążenia zakłócające i zużycie mechaniczne całego układu napędowego.
  5. Automatyczna zmiana przełożenia pod obciążeniem.Jednostka uruchamia się w trybie wysokiego momentu obrotowego, który rozbija zagęszczoną lub zamrożoną paszę, a następnie przełącza się na szybszy tryb dla reszty partii.
  6. Współpracuje z małymi traktorkami.Zwiększenie momentu obrotowego pozwala mniejszemu, tańszemu ciągnikowi napędzać ten sam ślimak, uwalniając większe maszyny do innych prac polowych.
  7. Dłuższa żywotność układu napędowego WOM.Niski moment rozruchowy zmniejsza wstrząsy działające na WOM ciągnika i sprzęgło wału, wydłużając okresy wymiany sprzęgła 2–3 razy.
  8. Cichsza i stabilniejsza praca.Zazębienie wielozębne pochłania wibracje przekładni, zmniejszając hałas i ryzyko poluzowania się elementów złącznych.
  9. Łatwiejsza obsługa.Automatyczna zmiana biegów ogranicza konieczność ręcznej interwencji, więc operator obserwuje racja żywnościową i maszynę, a nie skrzynię biegów.
  10. Udokumentowana jakość.Produkcja ISO 9001, obrobiona i zmontowana w naszej własnej fabryce, z częściami zamiennymi i wsparciem technicznym po dostawie.

Powyższe dane dotyczące oszczędności paliwa i okresów międzyobsługowych opierają się na konstrukcji naszej skrzyni biegów i typowym obciążeniu mieszalnika pasz; rzeczywiste wyniki zależą od ciągnika, dawki i warunków pracy.

Dostępne konfiguracje i montaż

Seria PGA jest dostarczana jako solidna, kompaktowa przekładnia planetarna, którą można przykręcić do trzech popularnych układów mieszalników. Powiedz nam, który z nich budujesz lub używasz, a kołnierz wyjściowy, powierzchnia montażowa i pozycja wlewu oleju są odpowiednio ustawione.

Mieszalniki samochodowe

Napęd ślimaka pobierany z przystawki odbioru mocy silnika samochodu ciężarowego lub silnika hydraulicznego poprzez skrzynię biegów, z obudową zamontowaną na płycie czołowej mieszalnika.

Maszyny samobieżne

Przekładnia zamontowana na ruchomym podwoziu, gdzie układ planetarny o niskim poziomie wibracji chroni zestaw przekładni przed wstrząsami podczas jazdy.

Mieszalniki stacjonarne i stacjonarne

Praca ciągła na biogazowniach, centrach paszowych i stacjonarnych instalacjach TMR, w których można zaplanować chłodzenie oleju i dostęp serwisowy.

Aplikacje

Seria PGA napędza rotację mieszalników pasz i systemów zasilania biogazowni. Typowe instalacje obejmują:

  • Pionowe i poziome wozy paszowe TMR oraz podajniki paszowe
  • Przenośniki ślimakowe i ślimakowe w centrach paszowych i kuchniach paszowych w gospodarstwach rolnych
  • Linie mieszania kiszonki i słomy, w których należy rozbić ubity materiał
  • Mieszalniki i ślimaki dozujące surowca do biogazowni pracujące w trybie ciągłym
  • Rozrzutniki ściółki i ściółki wykorzystują tę samą zasadę napędu ślimaka
  • Wymiana modernizacyjna zużytych skrzyń biegów w istniejących mieszadłach innych marek

Jeśli Twojej maszyny nie ma na tej liście, opisz zastosowanie i cykl pracy. Skrzynia biegów pasująca do stacjonarnego podajnika biogazu może wymagać innej specyfikacji oleju lub kąta montażu w przypadku wagonu TMR montowanego na ciężarówce.
