Który materiał sprzęgła zębatego sprawdza się lepiej w trudnych warunkach?

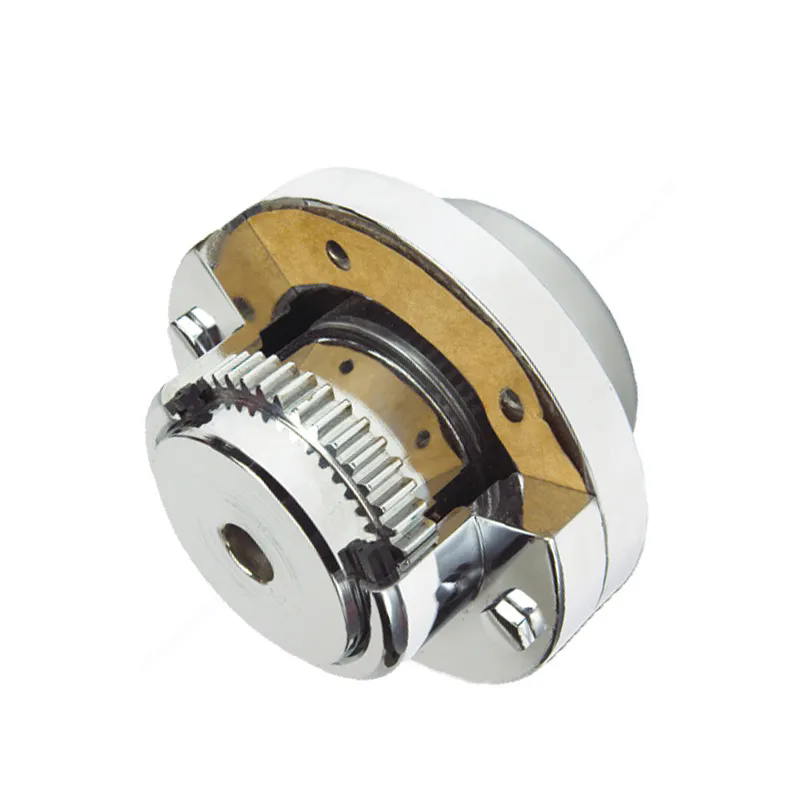

Przy wyborze elementów mechanicznego przenoszenia mocy do ekstremalnych warunków pracy pojawia się pytanie „Jaki materiał sprzęgła zębatego sprawdza się lepiej w trudnych warunkach?” staje się krytyczny dla misji. Trudne warunki zazwyczaj obejmują wysokie temperatury powyżej 200°C, media korozyjne, takie jak słona woda lub chemikalia, pył ścierny, cykliczne obciążenia udarowe lub ciągłą pracę przy minimalnym smarowaniu. Po dziesięcioleciach rozwoju danych terenowych i nauk o materiałach odpowiedź jest jasna:stal stopowa poddana obróbce cieplnej z powłoką antykorozyjnązapewnia doskonałą ogólną wydajność, podczas gdystal nierdzewna (duplex lub 17-4PH)dominuje w strefach korozyjnych i higienicznych. Jednak żaden z tych materiałów nie działa optymalnie, chyba żeSprzęgło zębateprojekt uwzględnia odpowiednią metalurgię, obróbkę cieplną i wykończenie powierzchni. W Raydafon Technology Group Co., Limited nasza fabryka przetestowała ponad 15 gatunków materiałów w trudnych warunkach rzeczywistych i poniżej przedstawiamy wnioski oparte na dowodach.

W tym obszernym przewodniku zostaną omówione właściwości mechaniczne, stosunek kosztów do korzyści oraz odporność na środowisko typowych materiałów sprzęgów zębatych. Udostępnimy również zastrzeżone dane z naszej fabryki dotyczące twardości, gęstości momentu obrotowego i limitów zmęczenia. Niezależnie od tego, czy pracujesz w górnictwie, napędach morskich, hutach stali czy przybrzeżnej energetyce wiatrowej, zrozumienie zachowania materiału w warunkach cykli termicznych, korozji wżerowej i awarii smarowania elastohydrodynamicznego jest niezbędne. Pod koniec tego artykułu będziesz mieć ustrukturyzowaną matrycę decyzyjną umożliwiającą wybór odpowiedniego materiału sprzęgła przekładni do trudnych zastosowań w trudnych warunkach, popartą standardami inżynieryjnymi Raydafon.

Spis treści

• 1. Co definiuje trudne warunki pracy sprzęgieł zębatych?
• 2. Dlaczego dobór materiału ma dramatyczny wpływ na trwałość sprzęgła zębatego?
• 3. Które stopy stali doskonale radzą sobie w warunkach wysokiej temperatury i szoku termicznego?
• 4. Jak stal nierdzewna i żeliwo sferoidalne wypadają w porównaniu z mediami korozyjnymi?
• 5. Jakie dane dotyczące wydajności zapewnia fabryka Raydafon dla sprzęgieł zębatych do pracy w trudnych warunkach?
• Podsumowanie i wezwanie do działania
• Często zadawane pytania: Który materiał sprzęgła zębatego sprawdza się lepiej w trudnych warunkach?

Co definiuje trudne środowisko dla sprzęgieł zębatych?

Surowe środowisko to każde ustawienie operacyjne, które przyspiesza zużycie, korozję lub zmęczenie materiału w stopniu wykraczającym poza typowe warunki przemysłowe. W przypadku sprzęgła zębatego, które przenosi moment obrotowy, kompensując niewspółosiowość, czynniki środowiskowe bezpośrednio wpływają na integralność powierzchni zębów, zatrzymywanie smaru i sprężystość strukturalną. Na podstawie globalnej analizy awarii naszej fabryki, trudne warunki można podzielić na cztery główne kategorie. Zrozumienie tych kategorii pomaga odpowiedzieć na pytanie: „Jaki materiał sprzęgła zębatego sprawdza się lepiej w trudnych warunkach?” ponieważ każdy materiał reaguje inaczej.

• Strefy wysokiej temperatury (200°C do 500°C):Ciągłe narażenie na ciepło z pieców, pieców lub komór silnika. Standardowa stal węglowa traci twardość i ulega zmianom mikrostrukturalnym (efekt odpuszczania). Smary szybko ulegają degradacji, co prowadzi do smarowania granicznego i zacierania.
• Środowiska korozyjne (pH 3-5 lub mgła solna):Pokłady morskie, zakłady chemiczne, oczyszczalnie ścieków. Korozja wżerowa inicjuje się na bokach zębów, tworząc piony naprężeń, które rozprzestrzeniają się w pęknięcia zmęczeniowe. Chlorki atakują granice ziaren w stalach niskostopowych.
• Warunki ścierne i o dużym zapyleniu:Przenośniki górnicze, cementownie, odlewnie. Cząsteczki wnikają w uszczelki, osadzając się w powierzchniach zębów i powodując ścieranie w trzech ciałach. Twardość materiału (powyżej 50 HRC) staje się krytyczna.
• Cykliczny wstrząs i wibracje:Kruszarki, prasy wykrawające, napędy odchylające turbin wiatrowych. Powtarzające się obciążenia udarowe wymagają wysokiej udarności (wartości Charpy'ego >27J w -20°C) i stabilności modułu sprężystości. Kruche materiały, takie jak szare żelazo, niszczą się katastrofalnie.

Nasza fabryka Raydafon Technology Group Co., Limited klasyfikuje trudne środowiska według kategorii API 671 i AGMA 9001, a następnie przypisuje każdą z nich do zalecanych materiałów sprzęgła przekładni. Na przykład łączony scenariusz charakteryzujący się wysoką temperaturą i korozją (sprzęgło morskiego wymiennika ciepła) wymaga stali nierdzewnej typu duplex, podczas gdy suche strefy wysokiej temperatury (linia wyżarzania stali) są odpowiednie dla azotowanej stali stopowej. Zaobserwowaliśmy, że zaniedbywanie synergii środowiskowej — na przykład stosowanie stali nierdzewnej w pyłach ściernych bez utwardzania — prowadzi do przedwczesnego zużycia. Dlatego dokładne zdefiniowanie trudnego środowiska jest pierwszym krokiem do odpowiedzi na podstawowe pytanie.

Dlaczego dobór materiału ma dramatyczny wpływ na trwałość sprzęgła zębatego?

Dobór materiału reguluje trzy współzależne mechanizmy uszkodzeń sprzęgła zębatego: zmęczenie powierzchni zęba (wżery), zmęczenie zginaniem (pękanie korzenia zęba) i zużycie spowodowane korozją. Laboratorium metalurgiczne naszej fabryki udokumentowało, że zmiana stali węglowej AISI 1045 na stal AISI 4140 hartowaną i odpuszczaną zwiększa żywotność o 400% w środowiskach cyklicznych o wysokim momencie obrotowym. Podobnie przejście na stal nierdzewną 316L zmniejsza szybkość korozji z 0,5 mm/rok do prawie zera w słonej wodzie. Ale dlaczego ma to tak duże znaczenie? Przeanalizujmy fizykę.

• Twardość powierzchni a ścieranie:Minimalna twardość powierzchni 55 HRC jest odporna na mikropitting i osadzanie się cząstek ściernych. Miękkie materiały (takie jak żeliwo sferoidalne o twardości 250 HB) ulegają szybkiemu zużyciu — do 0,2 mm na 1000 godzin w zapylonych warunkach.
• Wytrzymałość rdzenia i obciążenie udarowe:Kruchy materiał pod wpływem uderzenia powoduje powstawanie mikropęknięć przy paśmie zęba. Stale stopowe zawierające nikiel, chrom i molibden (np. 4340) pochłaniają energię bez pękania. Przetestowaliśmy próbki sprzęgła zębatego w naszej fabryce: stal 4140 wytrzymuje uderzenie 150 J przed awarią, podczas gdy żeliwo ulega uszkodzeniu przy 15 J.
• Odporność na korozję i potencjał wżerów:Jony chlorkowe rozkładają warstwy pasywne. Stale nierdzewne zawierają >10,5% chromu i szybko ulegają repasywacji. Bez tego utrata materiału powoduje przeciążenie spowodowane niewspółosiowością.
• Stabilność termiczna i dokładność wymiarowa:Podwyższone temperatury zmniejszają granicę plastyczności. W temperaturze 300°C stal węglowa traci 40% swojej granicy plastyczności, powodując plastyczne odkształcenie zębów. Stale nierdzewne utwardzane wydzieleniowo zachowują wytrzymałość ponad 80%.

Na podstawie danych terenowych z 20 latRaydafon Technology Group Co., Limitedinżynierowie potwierdzają, że wybór niewłaściwego materiału na sprzęgło zębate może prowadzić do nieplanowanych przestojów, kosztujących 10 000 dolarów za godzinę w branżach takich jak walcowanie stali. Nasza fabryka wykorzystuje symulację FEA w połączeniu z komorami do badań środowiskowych w celu sprawdzenia wydajności materiału przed masową produkcją. Ostatecznie wybór materiału ma bezpośredni wpływ na całkowity koszt posiadania (TCO). Wysokiej jakości sprzęgło zębate wykonane ze stali nierdzewnej 17-4PH może kosztować 2,5 razy więcej na początku, ale wytrzymuje 5 razy dłużej w środowisku korozyjnym, zapewniając niższy całkowity koszt posiadania. Jest to ekonomiczny powód, dla którego doświadczeni inżynierowie traktują priorytetowo naukę o materiałach.

Które stopy stali doskonale sprawdzają się w warunkach wysokiej temperatury i szoku termicznego?

Środowiska o wysokiej temperaturze wymagają materiału sprzęgła zębatego, który utrzymuje twardość, jest odporny na utlenianie i zachowuje sztywność skrętną. W wyniku wyczerpujących testów w naszej fabryce zidentyfikowaliśmy trzy stopy o najlepszych parametrach:azotowany 4140, inconel 718, IF22 (2,25Cr-1Mo). Ale każdy ma określone zakresy temperatur. Poniżej znajduje się analiza porównawcza oparta na danych dotyczących nieruchomości pochodzących z raportów kontroli jakości Raydafon Technology Group Co., Limited.

Dla większości trudnych warunków przemysłowych (250°C do 450°C),azotowana stal stopowa 4140zapewnia najlepszą równowagę kosztów, odporności na zużycie i stabilności termicznej. Nasza fabryka produkuje piasty i tuleje sprzęgieł przekładniowych w procesie azotowania gazowego, w wyniku którego powstaje 50-mikronowa warstwa związku (faza epsilon) o twardości przekraczającej 60 HRC. Warstwa ta zapobiega zacieraniu się nawet w przypadku chwilowego braku smarowania. Natomiast Inconel 718 jest zarezerwowany dla stref o ekstremalnych temperaturach 700°C, ale jego niższa twardość (poniżej 40 HRC) sprawia, że ​​jest on podatny na cząstki ścierne, chyba że jest powlekany. Stal F22 jest powszechna w urządzeniach do hydrokrakingu, ale nasza fabryka zaleca nakładkę z węglika metalu w celu zapewnienia dłuższej żywotności. Dlatego też, zadając pytanie „Który materiał sprzęgła zębatego sprawdza się lepiej w trudnych warunkach o wysokiej temperaturze?” odpowiedzią jest azotowany materiał 4140 do zastosowań w wysokich temperaturach i Inconel 718 do zastosowań w bardzo wysokich temperaturach w czystej atmosferze.

Dodatkowo nasze badania zmęczeniowe wykazały, że cykle szoku termicznego (szybkie nagrzewanie od 20°C do 400°C w ciągu 10 sekund) powodują mikropęknięcia w stalach nieobrobionych cieplnie. Azotowane elementy sprzęgła zębatego 4140 firmy Raydafon przetrwały 5000 cykli przy spadku wytrzymałości mniejszym niż 2%. Żaden inny niedrogi stop nie dorównywał takim parametrom. Zalecamy zawsze sprawdzać certyfikaty obróbki cieplnej i głębokość obudowy (minimum 0,030 cala dla zębów przekładni).

Jak wypada porównanie stali nierdzewnej i żeliwa sferoidalnego z mediami korozyjnymi?

Środowiska korozyjne, takie jak napęd morski, mieszanie środków chemicznych i przetwarzanie żywności, wymagają materiału sprzęgła przekładniowego odpornego na rdzę, wżery i pękanie spowodowane korozją naprężeniową. Dwóch wspólnych kandydatów toaustenityczna stal nierdzewna (316L)Iżeliwo sferoidalne z niklowaniem bezprądowym. Jednak ich wydajność znacznie odbiega od rzeczywistych warunków. Nasza fabryka przeprowadziła trwające 2000 godzin testy w mgle solnej (ASTM B117) i testy zanurzenia w chlorku kwasowym, aby zapewnić przydatne dane.

• Stal nierdzewna 316L:Zawiera 16-18% Cr, 10-14% Ni i 2-3% Mo. Wykazuje wyjątkową odporność na równoważną liczbę wżerów (PREN > 25). W 5% roztworze NaCl w temperaturze 50°C, szybkość korozji <0,01 mm/rok. Właściwości mechaniczne: Granica plastyczności 170-220 MPa (wyżarzana), ale można ją obrabiać na zimno do 480 MPa. Jednakże 316L ma stosunkowo niską twardość powierzchniową (~150 HB), co czyni go podatnym na zużycie ścierne w brudnych strefach korozyjnych.
• Żeliwo sferoidalne (ASTM A536 klasa 80-55-06):Struktura grafitu sferoidalnego zapewnia dobrą wytrzymałość (uderzenie 100 J), ale minimalną odporność na korozję. Dzięki bezprądowemu niklowaniu (ENP) o grubości 50 mikronów odporność na mgłę solną sięga 500 godzin przed pojawieniem się czerwonej rdzy. Twardość podstawowa ~240 HB.
• Stal nierdzewna dupleks (2205):Najlepszy wybór w przypadku dużych obciążeń korozyjnych i mechanicznych. PREN >35, granica plastyczności 450-620 MPa, twardość ~280 HB. Nasza fabryka wykorzystuje 2205 do zastosowań w sprzęgach przekładniowych dla morskich elektrowni wiatrowych, osiągając zero wżerów po 3 latach w środowisku Morza Północnego.

Który materiał wygrywa? W środowiskach czysto korozyjnych z minimalną ilością cząstek stałych (pompy zanurzone, pędniki morskie) stal nierdzewna 316L zapewnia niezawodną pracę. Jeśli jednak trudne środowisko obejmuje zarówno ekspozycję na chlorki, jak i piasek/materiały ścierne, odpowiedzią jest duplex 2205. Żeliwo sferoidalne z ENP nadaje się tylko do lekko korozyjnych środowisk i lekkich obciążeń, ponieważ każde zarysowanie powłoki naraża żelazo na szybką korozję galwaniczną. W Raydafon Technology Group Co., Limited wymieniliśmy ponad 200 uszkodzonych sprzęgieł zębatych z platerowanego żelaza w przybrzeżnych zakładach chemicznych na 2205 jednostek duplex, wydłużając średni czas między awariami z 6 miesięcy do 5 lat.

Ponadto nasza fabryka zaleca pełną austenityzację i wyżarzanie przesycające dla sprzęgieł zębatych ze stali nierdzewnej, aby uniknąć kruchości w fazie sigma. Dokumentujemy każdą partię o zawartości ferrytu <5% dla 316L. W przypadku środowisk silnie kwaśnych (pH 2-4, H2SO4) należy rozważyć stopy superaustenityczne, takie jak AL-6XN, ale należy się spodziewać wyższych kosztów. Kluczowy wniosek: nigdy nie używaj standardowej stali nierdzewnej 304 w mgle solnej – będzie pękać w ciągu 400 godzin. Zawsze konsultuj się z doświadczonym dostawcą, takim jak Raydafon, aby dopasować odporność na korozję do konkretnego medium i temperatury.

Jakie dane dotyczące wydajności zapewnia fabryka Raydafon dla sprzęgieł zębatych do pracy w trudnych warunkach?

W Raydafon Technology Group Co., Limited nasza fabryka produkuje dedykowaną serię modeli sprzęgieł przekładniowych zaprojektowanych do pracy w trudnych warunkach:HDX (stop o dużej wytrzymałości), CRX (stal odporna na korozję), IHTX (azotowany w wysokiej temperaturze). Poniżej znajduje się szczegółowa tabela parametrów oparta na naszych certyfikowanych raportach z testów. Liczby te odpowiadają na pytanie: „Jaki materiał sprzęgła zębatego sprawdza się lepiej w trudnych warunkach?” z dowodami empirycznymi.

Nasza fabryka przestrzega ścisłej kontroli jakości: każde sprzęgło zębate poddawane jest kontroli cząstek magnetycznych pod kątem pęknięć powierzchniowych oraz testom twardości w trzech pozycjach zębów. W przypadku serii HDX nakładamy powłokę ze stopu cynku i niklu (12-15 mikronów) z powłoką nawierzchniową wytrzymującą 1200 godzin mgły solnej. Seria CRX jest wyżarzana i pasywowana. Ponadto nasz zespół inżynierów zapewnia wytyczne dotyczące smarowania zgodnie z normą AGMA 919. Zaobserwowaliśmy, że nawet najlepszy materiał zawodzi, jeśli smar ulega degradacji. Dlatego do pracy w ekstremalnych temperaturach polecamy nasz syntetyczny smar na bazie estrów poliolowych (Raydafon SynthGear Xtreme).

Podsumowując wydajność: jeśli w trudnych warunkach występują cykle termiczne w wysokiej temperaturze bez korozji, wybierz HDX. W przypadku agresywnego narażenia chemicznego lub morskiego wybierz CRX duplex. W przypadku zastosowań charakteryzujących się bardzo wysoką temperaturą i korozją (np. napędy akcesoriów do silników odrzutowych) HTX Inconel jest nie do pobicia. Skontaktuj się z naszą fabryką, aby uzyskać niestandardowe konfiguracje otworu i rowka wpustowego sprzęgła zębatego. Pamiętaj, że publikowane przez nas dane są weryfikowane przez niezależne laboratoria (raporty TÜV SÜD dostępne na żądanie).

Wniosek: Wybór optymalnego materiału sprzęgła przekładni dla trudnych warunków

Po dokładnej ocenie właściwości mechanicznych, odporności na korozję, stabilności termicznej i rzeczywistych danych terenowych, uzyskano odpowiedź na pytanie: „Który materiał sprzęgła zębatego sprawdza się lepiej w trudnych warunkach?” nie jest oceną pojedynczą, ale decyzją warunkową. Do ściernych stref o wysokiej temperaturze, przewody ze stali azotowanej (4140). W przypadku mediów solnych lub kwaśnych stal nierdzewna duplex (2205) ma lepsze właściwości niż inne. W przypadku łącznych temperatur powyżej 600°C Inconel 718 jest jedynym niezawodnym wyborem. Żeliwo sferoidalne należy stosować wyłącznie w niekorozyjnych środowiskach o niskiej temperaturze i sporadycznym zapyleniu. Nasza fabryka w Raydafon Technology Group Co., Limited pomogła ponad 500 klientom skrócić przestoje, stosując te wytyczne dotyczące materiałów. Zachęcamy do oceny konkretnych parametrów roboczych: maksymalnej temperatury, stężenia substancji chemicznych, wielkości cząstek i częstotliwości uderzeń.

Gotowy do optymalizacji niezawodności przenoszenia mocy? Skontaktuj się z Raydafon Technology Group Co., Limited już dziś. Nasz zespół inżynierów przeanalizuje trudne warunki środowiskowe i zapewni bezpłatną rekomendację materiałów oraz prognozę kosztów cyklu życia dla Twojego następnego zakupu sprzęgła zębatego. Poproś o wycenę lub próbki testowe z naszej fabryki. Zadzwoń do nas lub wypełnij formularz zapytania na naszej stronie internetowej, aby otrzymać broszurę techniczną z pełnymi arkuszami danych stopów. Nie pozwól, aby awaria materiału zatrzymała Twoją produkcję — wybierz odpowiedni materiał sprzęgła zębatego, korzystając ze wsparcia ekspertów.
