Jak działa siłownik hydrauliczny układu kierowniczego w trudnym terenie?

Ładowarka kołowa przedziera się przez błotnisty plac budowy. Ciągnik przejeżdżający po skalistym zboczu. Ciężarówka wojskowa poruszająca się po polnej drodze z koleinami. W każdym z tych scenariuszy hydrauliczny siłownik układu kierowniczego jest elementem, który przekłada wkład operatora na precyzyjny, kontrolowany ruch kół. Na nierównym terenie zadanie to jest znacznie bardziej wymagające niż na utwardzonej drodze. Cylinder musi pokonywać przeszkody, absorbować obciążenia udarowe i utrzymywać kontrolę, gdy podłoże pod oponami jest nierówne, miękkie lub niestabilne. Układ kierowniczy, który doskonale sprawdza się na asfalcie, może całkowicie zawieść, gdy teren stanie się nierówny. Siłownik hydrauliczny układu kierowniczego jest kluczem do utrzymania kontroli w tych trudnych warunkach.

Pytanie, jak siłownik hydrauliczny układu kierowniczego działa na nierównym terenie, jest kwestią siły, sprzężenia zwrotnego i trwałości. Cylinder musi wytworzyć wystarczającą siłę, aby obrócić koła wbrew oporowi podłoża. Musi zapewniać operatorowi informacje zwrotne potrzebne do wyczucia terenu. Musi wytrzymać obciążenia udarowe i wibracje nieodłącznie związane z jazdą w terenie. Musi to wszystko wykonywać niezawodnie, dzień po dniu, w brudnym, mokrym i ściernym środowisku. W tym artykule zbadana zostanie konstrukcja i działanie siłownika hydraulicznego układu kierowniczego w zastosowaniach w trudnym terenie. Omówimy dynamikę siły, systemy uszczelnień, materiały i konstrukcję oraz specyficzne cechy, które umożliwiają niezawodne działanie. Podamy również szczegółowe specyfikacje naszychCylinder hydrauliczny układu kierowniczegoprodukty z naszej fabryki w Raydafon Technology Group Co., Limited.

Spis treści

• 1. Co to jest siłownik hydrauliczny układu kierowniczego i jak działa?
• 2. Jak nierówny teren wpływa na wymagania dotyczące siły kierowania?
• 3. Jakie systemy uszczelniające chronią przed zanieczyszczeniem?
• 4. W jaki sposób konstrukcja cylindra pochłania obciążenia udarowe?
• 5. Jakie materiały i wykończenia zapewniają trwałość?
• 6. Jakie są kluczowe specyfikacje siłownika hydraulicznego układu kierowniczego?
• 7. Często zadawane pytania (FAQ)
• 8. Wniosek

1. Co to jest siłownik hydrauliczny układu kierowniczego i jak działa?

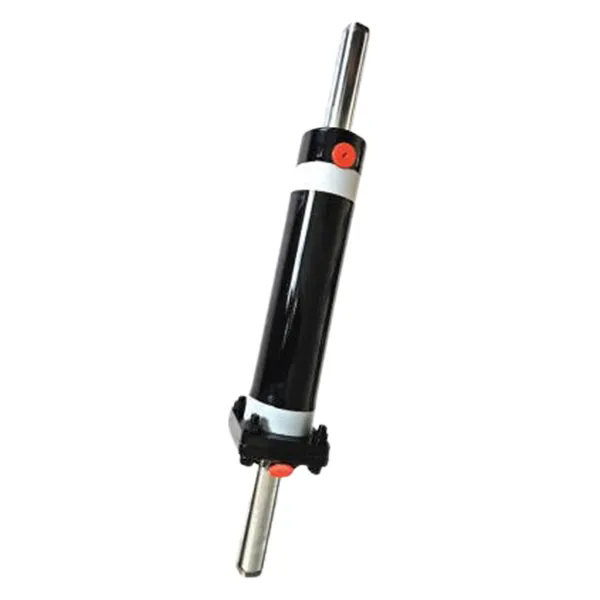

Cylinder hydrauliczny układu kierowniczego to siłownik hydrauliczny, który przekształca ciśnienie hydrauliczne w siłę liniową w celu sterowania kołami pojazdu lub maszyny. Jest to cylinder dwustronnego działania, co oznacza, że ​​może generować siłę w obu kierunkach – rozciągając się, aby sterować w jednym kierunku i cofając się, aby sterować w drugim. Cylinder jest połączony z drążkiem kierowniczym, który przenosi siłę na koła. Kiedy operator obraca kierownicę, pompa hydrauliczna dostarcza płyn pod ciśnieniem na jedną stronę tłoka, powodując wysuwanie lub cofanie tłoczyska. Ruch drążka popycha lub ciągnie drążek kierowniczy, obracając koła. Siłownik sterowany jest za pomocą zaworu sterującego, który kieruje przepływem płynu hydraulicznego w zależności od działań operatora.

Na nierównym terenie działanie siłownika hydraulicznego układu kierowniczego jest bardziej złożone niż na płaskim terenie. Koła nieustannie uginają się pod wpływem przeszkód, a układ kierowniczy poddawany jest działaniu sił z różnych kierunków. Pomimo tych zakłóceń siłownik musi być w stanie utrzymać kontrolę. Wymaga to solidnej konstrukcji, precyzyjnego wykonania i wysokiej jakości uszczelnienia. Poniższa tabela podsumowuje kluczowe funkcje siłownika hydraulicznego układu kierowniczego i cechy konstrukcyjne, które je umożliwiają.

Na Raydafon Technology Group Co., Limitednasza fabryka produkuje cylindry hydrauliczne układu kierowniczego zaprojektowane specjalnie do zastosowań w trudnym terenie. Stosujemy materiały o wysokiej wytrzymałości, precyzyjną obróbkę i zaawansowane systemy uszczelnień, aby zapewnić niezawodne działanie w najbardziej wymagających warunkach. Nasz zespół inżynierów ściśle współpracuje z klientami, aby zrozumieć ich specyficzne wymagania i zapewnić optymalną konstrukcję cylindra.

2. Jak nierówny teren wpływa na wymagania dotyczące siły kierowania?

Nierówny teren radykalnie zwiększa siłę wymaganą do kierowania pojazdem. Na gładkiej drodze siła kierowania zależy przede wszystkim od tarcia między oponami a nawierzchnią drogi oraz ustawienia przednich kół. Na nierównym terenie w grę wchodzą dodatkowe siły. Koła mogą utknąć w skałach, wbić się w błoto lub zostać zepchnięte na boki przez koleiny. Siłownik hydrauliczny układu kierowniczego musi pokonać te siły, aby koła mogły obrócić się. Wymagana siła może być kilkakrotnie większa niż na utwardzonej drodze. Oznacza to, że cylinder musi mieć większą powierzchnię tłoka lub wyższe ciśnienie robocze, aby wytworzyć niezbędną siłę. Poniższa tabela ilustruje różnicę w wymaganiach dotyczących siły kierowania dla gładkiego i nierównego terenu dla typowej ładowarki kołowej.

W naszej fabryce projektujemy cylindry hydrauliczne układu kierowniczego tak, aby spełniały wymagania dotyczące siły w najbardziej wymagających zastosowaniach terenowych. Oferujemy szeroką gamę średnic tłoków i wartości znamionowych ciśnienia, aby dopasować je do różnych rozmiarów pojazdów i warunków terenowych. Nasz zespół inżynierów może obliczyć wymaganą siłę kierowniczą dla konkretnego zastosowania i zalecić odpowiednie specyfikacje cylindrów.

3. Jakie systemy uszczelniające chronią przed zanieczyszczeniem?

Zanieczyszczenie jest wrogiem każdego układu hydraulicznego i jest szczególnie problematyczne w przypadku siłownika hydraulicznego układu kierowniczego pracującego na nierównym terenie. Brud, kurz, błoto i woda są stale obecne i mogą przedostać się do cylindra przez uszczelkę tłoczyska, jeśli nie jest ona odpowiednio zabezpieczona. Znajdujące się wewnątrz zanieczyszczenia mogą uszkodzić uszczelki, zarysować powierzchnie tłoczyska i lufy oraz spowodować wyciek lub zatarcie cylindra. Aby temu zapobiec, siłownik hydrauliczny układu kierowniczego do użytku terenowego musi być wyposażony w solidny układ uszczelniający, który obejmuje uszczelkę zgarniającą, uszczelkę tłoczyska i uszczelkę tłoka. Uszczelka zgarniająca, zwana także zgarniaczem, stanowi pierwszą linię obrony. Usuwa brud i zanieczyszczenia z tłoczyska podczas jego cofania, zapobiegając przedostawaniu się ich do cylindra. Uszczelnienie tłoczyska jest głównym uszczelnieniem ciśnieniowym. Zapobiega wyciekaniu płynu hydraulicznego wzdłuż drążka. Uszczelka tłoka zapobiega wyciekaniu płynu przez tłok. Poniższa tabela podsumowuje elementy systemu uszczelniającego i ich funkcje.

W Raydafon stosujemy wyłącznie wysokiej jakości uszczelki pochodzące od renomowanych producentów. Nasza fabryka ma duże doświadczenie w doborze odpowiednich materiałów uszczelniających do zastosowań terenowych, biorąc pod uwagę takie czynniki, jak rodzaj zanieczyszczenia, temperatura robocza i ciśnienie. Oferujemy również powłoki prętów, takie jak twardy chrom lub ceramika, które poprawiają działanie uszczelki zgarniającej i wydłużają żywotność cylindra.

4. W jaki sposób konstrukcja cylindra pochłania obciążenia udarowe?

Na nierównym terenie siłownik hydrauliczny układu kierowniczego poddawany jest obciążeniom udarowym, które mogą wielokrotnie przewyższać normalną siłę roboczą. Te obciążenia udarowe powstają, gdy koła uderzają w przeszkodę, taką jak skała lub krawężnik, a siła jest przekazywana z powrotem przez układ kierowniczy do cylindra. Jeśli cylinder nie jest zaprojektowany do pochłaniania tych wstrząsów, uszczelki mogą zostać uszkodzone, tłoczysko może się wygiąć, a cylinder może ulec awarii. Aby temu zapobiec, siłownik hydrauliczny układu kierowniczego do użytku terenowego musi posiadać elementy pochłaniające i rozpraszające energię uderzenia. Najbardziej powszechną cechą jest amortyzacja na końcu skoku. Jest to konstrukcja, która zatrzymuje niewielką objętość płynu hydraulicznego pod koniec skoku tłoka, tworząc poduszkę hydrauliczną, która spowalnia tłok i pochłania wstrząsy. Kolejną cechą jest zastosowanie zaworu nadmiarowego w obwodzie hydraulicznym, który otwiera się w celu uwolnienia ciśnienia w przypadku wystąpienia obciążenia udarowego, chroniąc cylinder przed nadciśnieniem. Poniższa tabela podsumowuje właściwości amortyzujące i ich funkcje.

W naszej fabryce projektujemy cylindry hydrauliczne układu kierowniczego z amortyzacją na końcu skoku w standardzie. Oferujemy również opcjonalne zawory nadmiarowe i wzmocnione mocowania do najbardziej wymagających zastosowań. Nasz zespół inżynierów może przeanalizować obciążenia udarowe w konkretnym zastosowaniu i zalecić odpowiednie cechy konstrukcyjne, aby zapewnić niezawodne działanie.

5. Jakie materiały i wykończenia zapewniają trwałość?

Trwałość siłownika hydraulicznego układu kierowniczego na nierównym terenie zależy od materiałów i wykończeń zastosowanych w jego konstrukcji. Beczka cylindra musi być wykonana ze stali o wysokiej wytrzymałości, która jest w stanie wytrzymać ciśnienie robocze i obciążenia udarowe. Tłoczysko musi być wykonane z materiału odpornego na zginanie i zużycie. Powierzchnia pręta musi być utwardzana i pokryta powłoką odporną na ścieranie i korozję. Uszczelki muszą być wykonane z materiałów odpornych na zanieczyszczenia i ekstremalne temperatury. Poniższa tabela podsumowuje materiały i wykończenia stosowane w naszych siłownikach hydraulicznych układu kierowniczego.

W Raydafon do produkcji cylindrów hydraulicznych układu kierowniczego używamy wyłącznie materiałów wysokiej jakości. Nasza fabryka posiada sprzęt i wiedzę niezbędną do obróbki, spawania i montażu cylindrów zgodnie z najwyższymi standardami. Oferujemy również szereg obróbek powierzchni, w tym chromowanie twarde, powłoki ceramiczne i malowanie epoksydowe, aby zapewnić, że nasze cylindry wytrzymają najtrudniejsze warunki.

6. Jakie są kluczowe specyfikacje siłownika hydraulicznego układu kierowniczego?

Kluczowe specyfikacje siłownika hydraulicznego układu kierowniczego obejmują średnicę otworu, średnicę tłoczyska, długość skoku, ciśnienie robocze, typ mocowania i rozmiar przyłącza. Poniższa tabela zawiera podsumowanie typowych specyfikacji naszych cylindrów hydraulicznych układu kierowniczego.

W naszej fabryce produkujemy cylindry hydrauliczne układu kierowniczego, aby spełniać te i inne specyfikacje. Możemy dostosować cylinder do specyficznych wymagań pojazdu, w tym do specjalnych konfiguracji montażu, specjalnych rozmiarów portów i specjalnych materiałów uszczelniających. Nasz zespół inżynierów może pomóc w procesie wyboru i dostarczyć szczegółowe dane techniczne dla Twojego projektu.

7. Często zadawane pytania (FAQ)

Pytanie 1: Skąd mam wiedzieć, czy mój siłownik hydrauliczny układu kierowniczego jest uszkodzony?

Odpowiedź: Oznaki awarii siłownika hydraulicznego układu kierowniczego obejmują nadmierny luz w układzie kierowniczym, trudności w obracaniu kołami, wycieki płynu hydraulicznego wokół drążka lub zaślepek końcowych oraz nietypowe dźwięki podczas kierowania. Jeśli zauważysz którykolwiek z tych objawów, cylinder powinien zostać sprawdzony przez wykwalifikowanego technika. Wczesne wykrycie może zapobiec poważniejszym uszkodzeniom i kosztownym naprawom.

Pytanie 2: Czy można naprawić siłownik hydrauliczny układu kierowniczego, czy też należy go wymienić?

Odpowiedź: W wielu przypadkach można naprawić siłownik hydrauliczny układu kierowniczego. Najczęstszą naprawą jest wymiana uszczelek. Jeżeli pręt jest wygięty lub lufa jest uszkodzona, naprawa może być bardziej rozległa. W Raydafon Technology Group Co., Limited oferujemy pełną usługę naprawy i regeneracji naszych cylindrów. Możemy przywrócić cylinder do stanu jak nowy za ułamek ceny nowej butli.

Pytanie 3: Jaka jest różnica między siłownikiem hydraulicznym układu kierowniczego jednostronnego i dwustronnego działania?

Odpowiedź: Cylinder jednostronnego działania wykorzystuje ciśnienie hydrauliczne do kierowania w jednym kierunku i opiera się na sprężynie powrotnej lub sile drążka kierowniczego, aby powrócić do położenia środkowego. Cylinder dwustronnego działania wykorzystuje ciśnienie hydrauliczne do sterowania w obu kierunkach. Siłowniki dwustronnego działania są bardziej powszechne w ciężkim sprzęcie, ponieważ zapewniają pozytywną kontrolę w obu kierunkach i są bardziej responsywne.

Pytanie 4: Jak często należy sprawdzać siłownik hydrauliczny układu kierowniczego?

Odpowiedź: Częstotliwość przeglądów zależy od zastosowania i warunków pracy. W przypadku sprzętu ciężkiego pracującego w trudnym terenie zalecamy przegląd wizualny codziennie, przegląd szczegółowy co miesiąc, a remont kapitalny co 2-3 lata lub po określonej liczbie godzin pracy. Kontrola powinna obejmować sprawdzenie szczelności, sprawdzenie stanu powierzchni drążka, sprawdzenie płynu hydraulicznego pod kątem zanieczyszczeń i sprawdzenie reakcji układu kierowniczego.

Pytanie 5: Czy mogę używać standardowego siłownika hydraulicznego do kierowania w nierównym terenie?

Odpowiedź: Nie, standardowy siłownik hydrauliczny nie nadaje się do kierowania w nierównym terenie. Cylindry układu kierowniczego do zastosowań terenowych wymagają specjalnych cech, takich jak amortyzacja na końcu skoku, wytrzymałe tłoczyska i solidne systemy uszczelnień, aby wytrzymać obciążenia udarowe i zanieczyszczenia. Użycie standardowej butli spowoduje przedwczesną awarię i potencjalne zagrożenie bezpieczeństwa. Zawsze używaj siłownika zaprojektowanego specjalnie do zastosowań związanych z układem kierowniczym.

8. Wniosek

Siłownik hydrauliczny układu kierowniczego jest krytycznym elementem każdego pojazdu lub maszyny poruszającej się po nierównym terenie. Musi generować dużą siłę, być odporny na zanieczyszczenia, pochłaniać obciążenia udarowe i zapewniać niezawodne działanie w najbardziej wymagających warunkach. Nasza fabryka Raydafon Technology Group Co., Limited dysponuje wiedzą i sprzętem do produkcji hydraulicznych cylindrów układu kierowniczego spełniających te wymagania. Używamy materiałów o wysokiej wytrzymałości, precyzyjnej obróbki i zaawansowanych systemów uszczelnień, aby zapewnić, że nasze cylindry zapewniają niezawodne działanie i długą żywotność. Niezależnie od tego, czy projektujesz nowy pojazd terenowy, czy utrzymujesz istniejącą flotę, możemy dostarczyć cylinder, którego potrzebujesz.

Nasz zespół inżynierów jest do Państwa dyspozycji, aby pomóc w procesie wyboru i dostarczyć szczegółowe dane techniczne dla Państwa projektu. Możemy obliczyć wymaganą siłę kierowniczą, zalecić odpowiednie specyfikacje cylindrów oraz zapewnić wskazówki dotyczące instalacji i konserwacji. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło nas zaufanym partnerem producentów sprzętu terenowego na całym świecie.

Skontaktuj się z Raydafon Technology Group Co., Limited już dziśaby omówić wymagania dotyczące siłowników hydraulicznych układu kierowniczego i odkryć, w jaki sposób nasze cylindry mogą poprawić wydajność i niezawodność Twojego sprzętu terenowego.
