Jakie są trzy kluczowe etapy skrzyni biegów turbiny wiatrowej?

2025-08-21

Skrzynia biegów turbiny wiatrowejKonwertuj nisko prędkości obrotu wirnika na szybkie wejście generatora. Niepowodzenie może spowodować znaczne koszty przestojów. Zrozumienie tych złożonych komponentów to nie tylko techniczna krzywa uczenia się; Ma to kluczowe znaczenie dla maksymalizacji zwrotu z inwestycji dla farm wiatrowych. Jako wiodący OEM,RaydafonProjektuje każdy podskładnik skrzyni biegów, aby spełnić najwyższe standardy trwałości, precyzji i wydajności. Nowoczesnyskrzynia biegów turbiny wiatrowejintegruje trzy kluczowe etapy transmisji z jednym systemem. Ich odpowiednie funkcje i kluczowe elementy są wymienione poniżej.

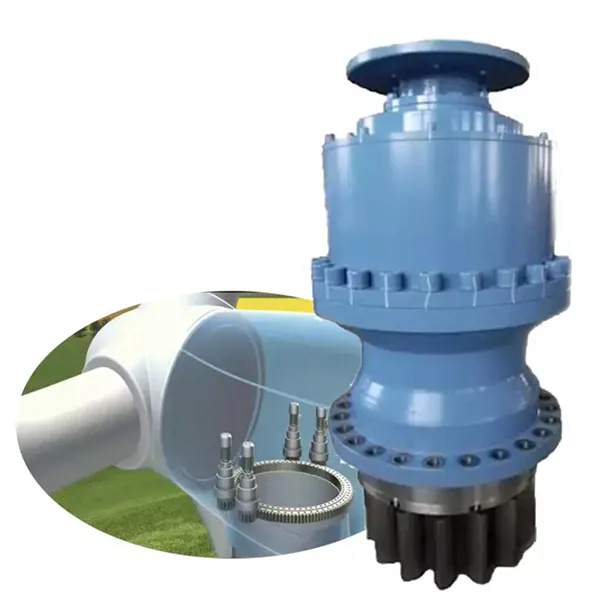

Wind Turbine Gearbox

1. Etap sprzętu planetarnego

Funkcjonować:

Radzi sobie z wysokim momentem wejściowym (do 6 mn · m) z wału wirnika przy prędkościach 6-20 obr / min.

Kluczowe elementy:

Słońce: przesyła moment obrotowy na sprzęt przeciwsłoneczny od trzech do pięciu biegów planetarnych.

Planet Gears: Obracaj się wokół sprzętu słonecznego zamontowanego na nośniku planety.

Przekładnia pierścieniowa: stały zewnętrzny bieg z zębami wewnętrznymi.

Planet Carrier: Łączy koła zębate planetarne z wałkiem pośredniego.


2. Pośredni równoległy etap wału

Funkcja: Używa spiralnych zębatków do zwiększenia prędkości o 10-15 razy. Kluczowe elementy:

Wejście zębnika: napędzany przez planetarne przewoźnik.

Pośredni sprzęt: przesyła ruch na stadium szybkiej.

Wał: stal stopowa o wysokiej wytrzymałości, oporna na zmęczenie.

Łożyska: precyzyjne łożyska kontaktowe.


3. Stage szybkiej

Funkcja: Zwiększa końcową prędkość generatora do 1 500-1 800 obr./min.

Kluczowe elementy:

Wyjściowe zębniki: Łączy się z sprzężeniem generatora.

System smarowania: smarowanie strumienia i plusk.

Obwód chłodzenia: wymiennik ciepła olej-powietrze.


Skrzynia biegów turbiny wiatrowejKrytyczne systemy wspierające:

Część Funkcjonować Raydafon Standard
Mieszkania Uzgodność integralności strukturalnej / komponentów Żelazo guzkowe (GGG-70) z zoptymalizowanym FEA REBBIBING
Namiar Zminimalizować tarcie rotacyjne Marki Tier-1 (SKF/Timken) z L10 Life> 175 000 godzin
Pieczęcie Wykluczenie zanieczyszczeń Triple-LaByrinth + uszczelki warg (ochrona IP55)
System chłodzenia Utrzymuj stabilność lepkości oleju Zintegrowane zawory termostatyczne (zakres roboczy 40–80 ° C)
Sprzężenia Zrekompensować niewspółosiowość Elastyczny typ przepony (tolerancja kątowa 0,5 °)
