Siłowniki hydrauliczne układu kierowniczego i podnoszenia tylnego ciągnika

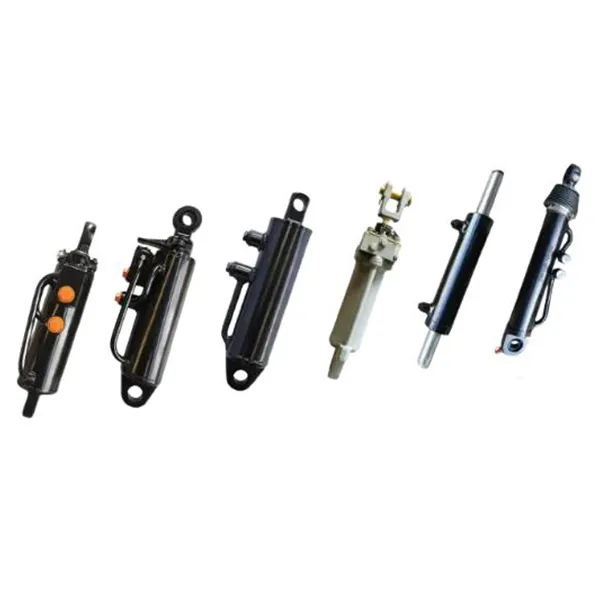

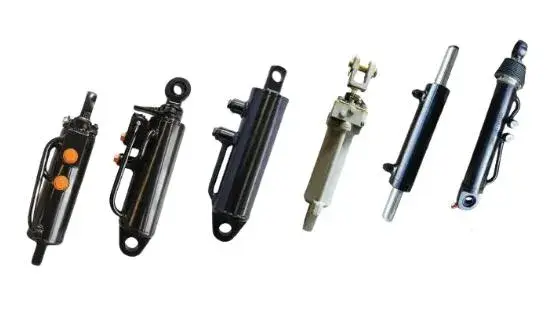

Siłowniki hydrauliczne układu kierowniczego i podnoszenia tylnego ciągnika — 7 standardowych modeli obejmujących średnicę 40–80 mm, tłoczysko 20–35 mm, skok 120–200 mm i odległość montażową 301–532 mm. Modele z podnośnikiem tylnym obejmują zamiennik 800.55A.01 oraz pary lewy/prawy do podnośników dwucylindrowych; modele z przednią osią skrętną wykorzystują krótszy skok, co zapewnia szybszą reakcję kół. Korpusy cylindrów wykonane są z pogrubionej stali stopowej z hartowanym, szlifowanym prętem i zgarniaczem kurzu przed głównym uszczelnieniem. Wyślij swój stary model cylindra lub jego średnicę, skok i odległość montażową — potwierdzimy pasujący model i wyślemy wycenę fabryczną w ciągu 24 godzin.

Wymiana OEM · Hydraulika rolnicza

Siłowniki hydrauliczne układu kierowniczego i podnoszenia tylnego ciągnika — 7 modeli, średnica 40–80 mm, mocowanie 301–532 mm

Siłownik hydrauliczny ciągnika ulega awarii na polu z jednego z trzech powodów: średnica otworu jest zbyt mała, aby można było go podnieść obciążeniem, uszczelka tłoczyska nie jest w stanie wytrzymać pyłu i szlamu lub odległość montażowa nie jest dopasowana do połączenia już mam. Na tej stronie wymieniono siedem standardowych modeli obejmujących układ kierowniczy przedniej osi i tylny trzypunktowy podnośnik na popularnych platformach ciągników, dla każdego z nich podano średnicę, tłoczysko, skok i odległość montażową, aby można było dopasować a wymiana przed złożeniem zamówienia.

7Modele standardowe
40–80 mmŚrednica otworu
20–35 mmŚrednica pręta
120–200 mmUdar
301–532 mmOdległość montażowa
2Typy funkcji
ZwyczajOtwór, skok, porty

Tabela modeli — średnica otworu, pręta, skoku i odległości montażowej

Siedem standardowych modeli do podnoszenia tylnego ciągnika i kierowania osią przednią
Model Otwór (mm) Pręt (mm) Skok (mm) Odległość montażowa (mm) Funkcjonować
HSG55/32×125-324 55 32 125 324 Siłownik tylnego podnoszenia ciągnika (para lewa/prawa)
HSG63/32×125-324 63 32 125 324 Siłownik tylnego podnoszenia ciągnika (para lewa/prawa)
HSG63/35×120-301 63 35 120 301 Siłownik tylnego podnoszenia ciągnika (para lewa/prawa)
HSG80/32×200-532 80 32 200 532 800.55A.01 tylny siłownik podnoszenia
HSG40/20×175-323 40 20 175 323 Siłownik skrętu przedniej osi ciągnika
HSG40/25×176-520 40 25 176 520 Siłownik skrętu przedniej osi ciągnika
HSG50/30×175-465 50 30 175 465 Siłownik skrętu przedniej osi ciągnika

Inne kombinacje otworów, tłoczysk, skoków i odległości montażowych mogą być produkowane zgodnie z rysunkiem. Jeśli Twoje połączenie używa a inną średnicę sworznia lub kąt przyłącza, prześlij wymiary, a my wcześniej potwierdzimy pasujący cylinder produkcja.

Podsumowanie specyfikacji według funkcji

Co się zmienia pomiędzy grupami podnośnika tylnego i grupami kierowniczymi
Grupa funkcyjna Zakres otworów Gama wędek Zakres udaru Typowe zastosowanie

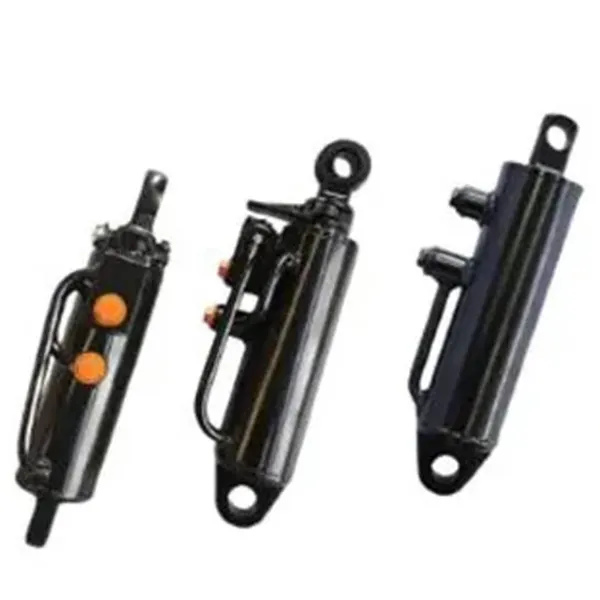

Tylne cylindry podnoszące 55 – 80 mm 32 – 35 mm 120 – 200 mm Trzypunktowy układ zawieszenia, podnośnik do ciężkich narzędzi, wymiana 800.55A.01
Siłowniki sterujące osią przednią 40 – 50 mm 20 – 30 mm 175 – 176 mm Hydrostatyczny układ kierowniczy na przedniej osi, ciasne zakręty na uwrociach

Modele z podnośnikiem tylnym wykorzystują większy otwór, ponieważ podczas transportu ładunek przenoszony jest na tłoczysko cylindra. Modele ze sterowaniem wykorzystują mniejszy otwór i dłuższy skok, aby zapewnić szybszą zmianę kąta koła przy niższym przepływie.

Co ma znaczenie przy wymianie cylindra ciągnika

01

Rozmiar otworu określa siłę podnoszenia

Siła podnoszenia to powierzchnia otworu pomnożona przez ciśnienie hydrauliczne. Cylinder podnoszenia tylnego o średnicy 55 mm i cylinder o średnicy 80 mm Cylinder o średnicy współpracującej z tym samym układem hydraulicznym ciągnika nie zapewnia takiego samego udźwigu. Jeśli jesteś wymieniając zużyty cylinder, a narzędzie podnosi się powoli, sprawdź wymiary otworu i tłoczyska o stół, zanim założysz, że uszkodzona jest pompa. Thesiłowniki hydrauliczne ciągnikastrona kategorii wyświetla szerszy asortyment, jeśli żaden z siedmiu modeli nie pasuje do Twojego połączenia.

02

Powierzchnia pręta i jakość uszczelnienia decydują o żywotności

Cylinder ciągnika pracuje w kurzu, gnojowicy i opryskach nawozów. Wędka jest pierwszą powierzchnią, która cierpi: po rozpoczęciu wżerów uszczelka wargowa nie może się utrzymać, a olej wycieka obok wycieraczki. W cylindrze tym zastosowano hartowaną, pręt uziemiający z wielowarstwową powłoką antykorozyjną, w połączeniu ze zgarniaczem kurzu przed uszczelką główną tzw cząstki ścierne są zatrzymywane zanim dotrą do wargi uszczelniającej. Informacje na temat strony układu kierowniczego można znaleźć w sekcji thesiłownik hydrauliczny układu kierowniczegostrona.

03

Odległość montażowa musi odpowiadać połączeniu, a nie nazwie modelu

Dwa cylindry mogą mieć tę samą średnicę i skok, ale mieć różne środki zamknięte. Jeśli odległość montażowa jest nieprawidłowy, podnośnik nie osiągnie pełnego uniesienia lub opadnie przed podniesieniem narzędzia. Stół powyżej podaje odległość montażową dla każdego modelu, ponieważ to wymiar decyduje o tym, czy założone śruby cylindra. Do podnoszenia zadań wykraczających poza trzypunktowy układ zawieszenia,hydrauliczny siłownik podnoszeniazasięg obejmuje dłuższe skoki i większy tonaż.

04

Pozycja portu i rozmiar pinów to punkty dostosowywania

Jeśli ciągnik jest starszy lub importowany, oryginalny cylinder może nie być już dostępny. Kąt portu, port gwint, średnicę sworznia i szerokość oczka można dopasować do istniejącego połączenia, dzięki czemu cylinder będzie pasował bez modyfikacji ciągnika. Prześlij zdjęcie lub szkic starego cylindra z zaznaczonymi wymiarami i wyślemy potwierdzi, czy działa model standardowy, czy potrzebny jest zmodyfikowany. Przeglądaj całośćcylinder hydraulicznykatalog dla inne aplikacje mobilne i rolnicze.

Gdzie te cylindry są używane

Podnoszenie tylne trzypunktowe

Pługi, brony, siewniki i prasy przewożone na tylnym podnośniku. W przypadku, gdy w ciągniku zastosowano podwójne cylindry podnoszące, siłowniki lewy i prawy są dostarczane jako para.

Sterowanie osią przednią

Hydrostatyczny układ kierowniczy w ciągnikach, w których zastosowano cylinder dwustronnego działania na przedniej osi. Krótszy skok, szybsza reakcja, mniejszy promień skrętu na uwrociach.

Wymiana OEM

Bezpośredni zamiennik 800.55A.01 i popularnych numerów części serii HSG. Przed wysyłką odległość montażowa i pozycja przyłącza zostały sprawdzone względem oryginału.

Niestandardowe konstrukcje rolnicze

Specjalne kombajny, opryskiwacze i ładowarki, które wymagają niestandardowego otworu, skoku lub końcówki drążka. Produkowane według rysunku z tą samą uszczelką i obróbką pręta.

Dopasuj cylinder do układu zawieszenia ciągnika

Wyślij numer modelu lub średnicę, tłoczysko, skok i odległość montażową starego cylindra. Zrobimy to potwierdź pasujący model, sprawdź wymiary portu i styku i prześlij wycenę bezpośrednio z fabryki – zwykle w ciągu 24 godzin. Niestandardowy otwór i skok są dostępne na żądanie.
