Siłownik hydrauliczny wysięgnika do minikoparki
  • Siłownik hydrauliczny wysięgnika do minikoparkiSiłownik hydrauliczny wysięgnika do minikoparki
  • Siłownik hydrauliczny wysięgnika do minikoparkiSiłownik hydrauliczny wysięgnika do minikoparki

Siłownik hydrauliczny wysięgnika do minikoparki

Raydafon produkuje hydrauliczne siłowniki wysięgnika do minikoparek we własnej fabryce w Ningbo w Chinach. Standardowe średnice otworów wynoszą od 50 mm do 125 mm przy średnicach tłoczysk od 25 mm do 75 mm, skoku do 1000 mm, maksymalnym ciągu 361 kN przy 29,4 MPa i zakresie temperatur roboczych od -20°C do +70°C. Lufa jest kuta ze stali stopowej o wysokiej wytrzymałości, a otwór jest precyzyjnie szlifowany, co zmniejsza tarcie wewnętrzne i zapewnia dokładne sterowanie wysięgnikiem przy niskiej prędkości. Wbudowana podwójna struktura uszczelniająca z odpornej na zużycie importowanej gumy i zewnętrzna wycieraczka chronią wargę uszczelniającą przed kurzem i wilgocią, wydłużając żywotność o ponad 40%. Zewnętrzna część pręta i lufy jest zabezpieczona antykorozją przed deszczem, błotem i zmywaniem. Otwór, tłoczysko, skok, centra montażowe i pozycje portów są produkowane zgodnie z rysunkiem w celu montażu lub wymiany OEM na maszynach klasy 1–8 ton. Wyślij model koparki lub oryginalny rysunek do wyceny w ciągu 24 godzin.

Siłownik hydrauliczny wysięgnika do minikoparki — średnica średnicy 50–125 mm, skok do 1000 mm

Siłownik wysięgnika to siłownik, który podnosi i opuszcza wysięgnik minikoparki i to właśnie on przejmuje największe obciążenie w całej maszynie. Raydafon wykuwa lufę ze stali stopowej o wysokiej wytrzymałości, szlifuje otwór w celu zmniejszenia tarcia wewnętrznego i uszczelnia go za pomocą układu podwójnego uszczelnienia, aby zapewnić pracę w zapylonych warunkach. Dostarczany jako element wyposażenia OEM lub jako cylinder zamienny wykonany zgodnie z oryginalnym rysunkiem.

  • 50–125 mmŚrednica otworu
  • 25–75 mmŚrednica pręta
  • ≤ 1000 mmUdar
  • 361 kNMaksymalny ciąg
  • −20 do +70°CTemperatura pracy
01 / PRZEGLĄD

Siłownik hydrauliczny wysięgnika do minikoparki — dostawa OEM i części zamienne

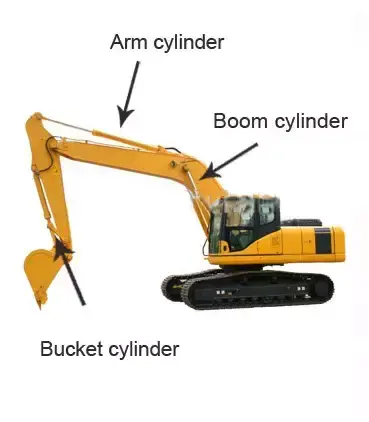

Siłownik wysięgnika znajduje się pomiędzy ramą maszyny a wysięgnikiem i jest elementem podnoszącym całą górną konstrukcję koparki. W minikoparce siłownik wysięgnika pracuje z krótszym skokiem niż w pełnowymiarowej maszynie, ale przy wysokim cyklu pracy, często tysiące cykli dziennie podczas prac komunalnych, kształtowania krajobrazu i gospodarstw rolnych. Właśnie na tę kombinację – krótki skok, dużą liczbę cykli, zapylone środowisko – powinna odpowiedzieć specyfikacja, a nie sama siła.

Raydafon produkuje ten cylinder we własnej fabryce w Ningbo w Chinach, zarówno dla konstruktorów maszyn, jak i na rynek części zamiennych. Standardowe średnice otworów wynoszą od 50 mm do 125 mm przy średnicach tłoczysk od 25 mm do 75 mm, skoku do 1000 mm i maksymalnym ciągu 361 kN, w zakresie temperatur roboczych od -20°C do +70°C. Powiązane cylindry z tej samej fabryki obejmują szerszesiłownik hydrauliczny koparkizasięg,hydrauliczny siłownik łyżki do małej koparkiktóry współpracuje z nim na tej samej maszynie, orazcylinder hydraulicznykatalog obejmujący inne maszyny mobilne.

02 / SPECYFIKACJE

Dane techniczne

  • Nazwa produktuSiłownik hydrauliczny wysięgnika do minikoparki
  • Średnica otworu50 mm – 125 mm
  • Średnica pręta25 mm – 75 mm
  • Udar≤ 1000 mm
  • Maksymalny ciąg361 kN
  • Maksymalne ciśnienie29,4 MPa
  • Temperatura pracy−20°C do +70°C
  • Materiał beczkiKuta stal stopowa o wysokiej wytrzymałości, precyzyjnie szlifowany otwór
  • OpieczętowaniePodwójna struktura uszczelniająca z odporną na zużycie importowaną gumą
  • Obróbka powierzchniZewnętrzna część pręta i lufy zabezpieczona antykorozją
  • MontowanieDo rysunku maszynowego — układ sworzni, widełek lub kołnierzy
  • PersonalizacjaOtwór, tłoczysko, skok, środki montażowe, położenie portu, kolor farby

Standardowy arkusz specyfikacji cylindra wysięgnika minikoparki.

Parametr Wartość
Średnica otworu 50 mm – 125 mm
Średnica pręta 25 mm – 75 mm
Udar ≤ 1000 mm
Maksymalny ciąg 361 kN
Ciśnienie 29,4 MPa
Temperatura pracy −20°C do +70°C

Związek ciągu i otworu:maksymalny nacisk 361 kN dotyczy największego otworu w zakresie 29,4 MPa. Mniejszy otwór wytwarza proporcjonalnie mniejszą siłę przy tym samym ciśnieniu — otwór 50 mm przy 29,4 MPa daje w przybliżeniu 57,7 kN, otwór 63 mm około 91,6 kN, a otwór 80 mm około 147,8 kN. Zawsze określaj otwór wraz z ciśnieniem w układzie, ponieważ o średnicy otworu decyduje siła ciągu, jakiej potrzebuje Twoja maszyna, a nie odwrotnie.

03 / SZCZEGÓŁY PRODUKTU

Szczegóły produktu

Zdjęcia i widoki referencyjne produkowanego przez nas siłownika wysięgnika do minikoparek.

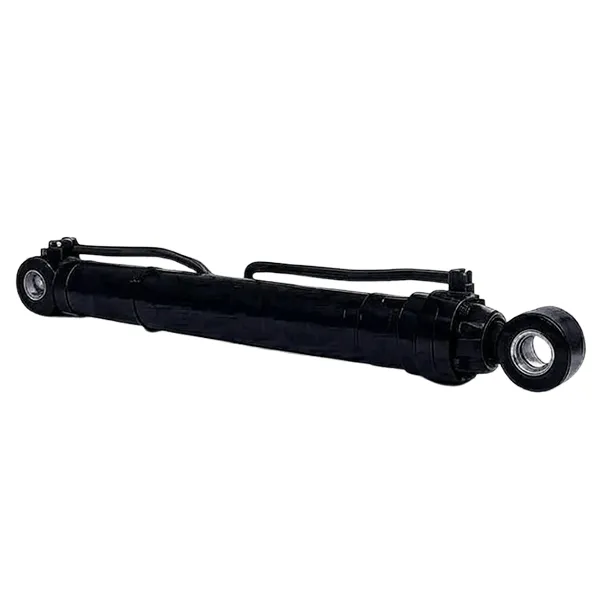

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Siłownik hydrauliczny wysięgnika do minikoparki — beczka, drążek i końcówki montażowe.

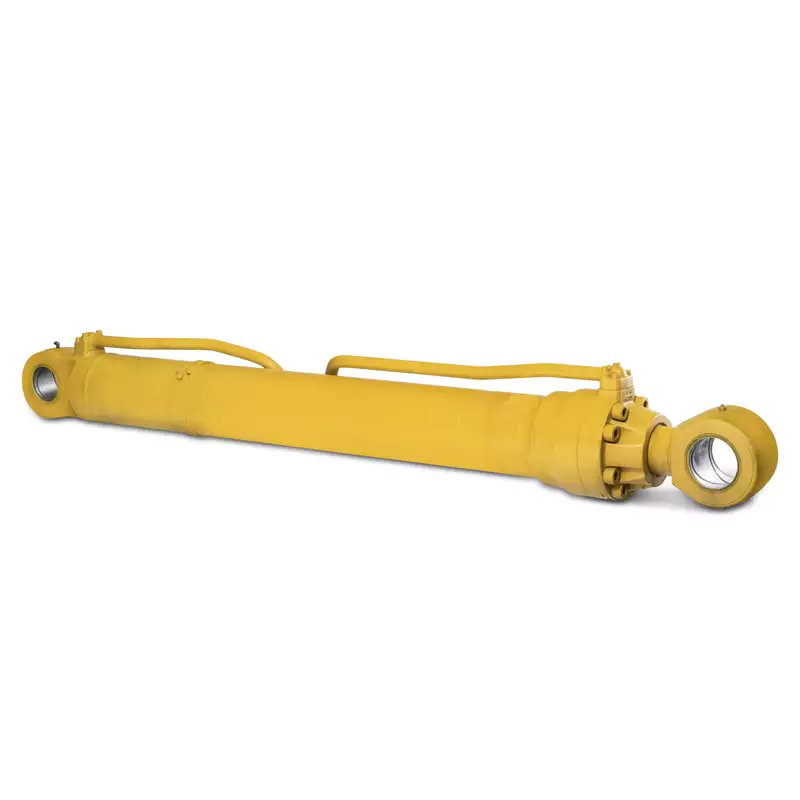

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Lufa z kutej stali stopowej z precyzyjnie szlifowanym otworem.

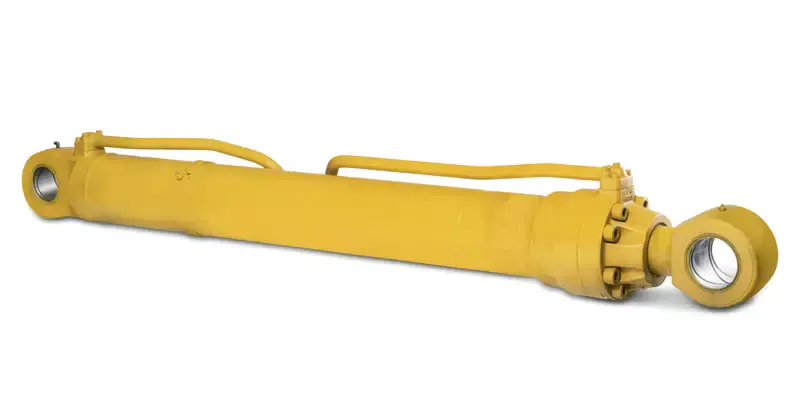

Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Wymiary i odniesienia do montażu — przed złożeniem zamówienia sprawdź w odniesieniu do swojej maszyny.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Powierzchnia pręta i podwójny układ uszczelnienia.
04 / BUDOWNICTWO

Cechy produktu i konstrukcja

Kuta lufa i szlifowany otwór

Lufa jest kuta z materiału stopowego o wysokiej wytrzymałości, a nie obrabiana maszynowo z półfabrykatu rurowego, co zapewnia bardziej jednolitą strukturę ziaren i lepszą odporność zmęczeniową na gwintowanych i spawanych końcach. Otwór jest następnie precyzyjnie szlifowany, tak aby uszczelka tłoka działała z jednolitym wykończeniem powierzchni; to wykończenie utrzymuje niski współczynnik tarcia wewnętrznego — około 30% niższy niż w przypadku nieszlifowanego otworu w naszych testach porównawczych — i dlatego też wysięgnik nadal można dokładnie regulować, gdy maszyna pracuje w ciasnej przestrzeni, gdzie liczą się centymetry.

Podwójne uszczelnienie dla miejsc zapylonych

W każdym cylindrze zastosowano wbudowaną podwójną konstrukcję uszczelniającą z odpornej na zużycie importowanej gumy. Uszczelnienie wewnętrzne utrzymuje ciśnienie hydrauliczne, podczas gdy zgarniacz zewnętrzny utrzymuje kurz i wilgoć z dala od wargi uszczelniającej, co jest układem mającym znaczenie w pracy na miejscu: pojedyncza uszczelka, która może pracować zanieczyszczona, powoduje powolny wyciek, który ostatecznie prowadzi do wycieku. Podczas pracy konstrukcja ta wydłuża żywotność cylindra o ponad 40% w porównaniu z układem z pojedynczym uszczelnieniem i zmniejsza częstotliwość przestojów maszyny w celu konserwacji.

Dostosowane do geometrii Twojej maszyny

Otwór, pręt, skok, centra montażowe i pozycje portów są produkowane zgodnie z rysunkiem. W przypadku cylindra zamiennego jest to najważniejsza część — środki mocowania i średnica sworzni muszą dokładnie pasować do wysięgnika i ramy maszyny, dlatego prześlij oryginalny rysunek, model maszyny lub zmierzone wymiary uszkodzonego cylindra, a my dopasujemy interfejs przed wyceną. W całej gamie dostępne są różne konfiguracje skoku i ciśnienia, dostosowane do zastosowań komunalnych, kształtowania krajobrazu i rolnictwa.

05 / KOMPATYBILNOŚĆ

Kompatybilność maszyn

Ten siłownik wysięgnika jest dostarczany do minikoparek w klasie od około 1 do 8 ton, gdzie standardowe są średnice otworów w zakresie 50–125 mm. Montowany jest zarówno jako wyposażenie oryginalne, jak i jako zamiennik w maszynach m.in.:

  • Kubota
  • Yanmar
  • Takeuchi
  • Ryś amerykański
  • Gąsienica
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Rozsądny
  • XCMG

Uwaga:nazwy marek podano wyłącznie w celu wskazania klas maszyn, do których powszechnie montowany jest ten cylinder. Raydafon jest niezależnym producentem i nie jest powiązany, autoryzowany przez ani dostawca oryginalnego sprzętu tych marek. Przed złożeniem zamówienia zawsze sprawdź rysunek montażowy konkretnego modelu.

Nie masz pewności, jakiego otworu i skoku potrzebuje Twoja maszyna? Prześlij model koparki, średnicę otworu i tłoczyska istniejącego cylindra, długość sworznia do sworznia oraz ciśnienie w układzie, a my potwierdzimy konfigurację.

06 / ZASTOSOWANIA

Aplikacje

Minikoparki kupuje się dlatego, że mieszczą się tam, gdzie nie mieszczą się maszyny pełnowymiarowe, a właśnie tam najważniejsze jest sterowanie siłownikiem wysięgnika.

Utrzymanie dróg gminnych

Układanie rurociągów i naprawy pokryw włazów w wąskich uliczkach, gdzie wysięgnik należy ustawić w odpowiednim położeniu, a nie obracać. Dokładna kontrola przy niskiej prędkości zmniejsza ryzyko uderzenia w zakopane instalacje lub wykończone powierzchnie.

Rekultywacja i sadzenie sadów

Oczyszczanie starych pniaków i przygotowywanie nowych działek, z podnoszeniem i opuszczaniem wysięgnika wokół stojących drzew. Kontrolowany ruch pozwala uniknąć uszkodzeń drzew owocowych, które muszą pozostać na miejscu.

Prace budowlane i rozbiórkowe

Wyburzanie niskich ścian i podnoszenie lekkich materiałów budowlanych, gdzie stabilna moc wyjściowa pod zmiennym obciążeniem zapewnia przewidywalność operacji dla operatora i bezpieczeństwo dla wszystkich osób pracujących w pobliżu.

Ochrona wód na terenach rolniczych

Wycinanie rowów odwadniających do kontrolowanej głębokości i szerokości, co jest powtarzalne tylko wtedy, gdy siłownik wysięgnika utrzymuje pozycję pod obciążeniem, a nie dryfuje, gdy łyżka napotyka opór.

Architektura krajobrazu i budowa ogrodów

Wyrównanie, kopanie rowów i przemieszczanie gleby na zamkniętych działkach mieszkalnych, gdzie kompaktowa maszyna z precyzyjnym sterowaniem wysięgnikiem zapewnia czystsze wykończenie i mniej ręcznego sprzątania.

Wymiana i naprawa

Bezpośrednia wymiana zarysowanego, wygiętego lub nieszczelnego cylindra wysięgnika w istniejącej maszynie, wyprodukowana na podstawie oryginalnego rysunku lub zmierzonej próbki, tak aby sworznie i porty pasowały do ​​siebie.

07 / DLACZEGO RAYDAFON

Zalety produktu

  • Bezpośrednie dostawy z fabrykiCylinder jest kuty, obrabiany, składany i testowany we własnej fabryce Raydafon, więc nie ma żadnej marży handlowej pomiędzy klientem a produkcją, a rysunki i zapasowe uszczelki pozostają dostępne przez cały okres użytkowania maszyny.
  • Niższe tarcie wewnętrznePrecyzyjnie szlifowany otwór i dopasowany luz uszczelnienia tłoka zmniejszają tarcie wewnętrzne, co objawia się płynniejszą kontrolą przy niskich prędkościach i mniejszą ilością ciepła wytwarzanego w oleju hydraulicznym podczas długich zmian.
  • Uszczelnienie zbudowane dla warunków panujących na miejscuPodwójne uszczelnienie za pomocą zewnętrznej wycieraczki jest przeznaczone raczej do stosowania w przypadku kurzu i wilgoci niż do czystego warsztatu, co wydłuża żywotność o ponad 40% i skraca nieplanowane przestoje.
  • Zakres skoków i ciśnieńOtwór, tłoczysko, skok i konfigurację ciśnienia można dopasować do maszyny, zamiast narzucać rozmiar najbliższy katalogowi, co ma znaczenie przy wymianie cylindra w wycofanym modelu.
  • Obróbka powierzchni antykorozyjnaZewnętrzna część tłoczyska i lufy są zabezpieczone przed korozją, dzięki czemu cylinder wytrzymuje deszcz, błoto i zmywanie bez wżerów powierzchniowych niszczących uszczelki.
  • Zamiana oparta na rysunkuWyślij oryginalny rysunek, model maszyny lub zmierzone wymiary, a zamiennik zostanie wyprodukowany dla tego interfejsu, tak aby styki, porty i centra montażowe pasowały bez modyfikacji na miejscu.

Siła, trwałość uszczelnienia i okresy międzyobsługowe zależą od wybranego otworu, ciśnienia w układzie, cyklu pracy i tego, jak dobrze filtrowany jest olej hydrauliczny maszyny. Podaj nam model koparki i ciśnienie robocze, a my potwierdzimy średnicę i skok w stosunku do obciążenia, jakie faktycznie wytrzyma cylinder.

08 / FAQ KUPUJĄCYCH

Często zadawane pytania dotyczące kupujących

  • Jaki otwór, skok i ciśnienie pokrywa cylinder wysięgnika minikoparki?Średnice otworów od 50 mm do 125 mm, średnice prętów od 25 mm do 75 mm, skok do 1000 mm i maksymalne ciśnienie 29,4 MPa. Maksymalny ciąg wynosi 361 kN przy największym otworze; mniejsze otwory wytwarzają proporcjonalnie mniejszą siłę przy tym samym ciśnieniu, dlatego otwór należy wybrać na podstawie ciągu wymaganego przez maszynę.
  • Czy możecie dokonać zamiennika dla mojego konkretnego modelu koparki?Tak. Wyślij model maszyny, oryginalny rysunek lub zmierzony otwór, średnicę tłoczyska, skok, długość sworznia do sworznia i szczegóły montażu uszkodzonego cylindra. Potwierdzamy interfejs i produkujemy pasujący cylinder, co pozwala uniknąć problemów z dopasowaniem wynikających ze stosowania rozmiaru ogólnego.
  • Jaka jest różnica między maksymalnym ciągiem a ciśnieniem?Ciśnienie to ciśnienie hydrauliczne, na które przystosowany jest cylinder, w tym przypadku 29,4 MPa. Ciąg to siła wytwarzana przez ciśnienie na powierzchnię tłoka, dlatego zmienia się wraz ze średnicą otworu — 361 kN przy średnicy 125 mm, ale tylko około 57,7 kN przy średnicy 50 mm i przy tym samym ciśnieniu.
  • W jakim zakresie temperatur może pracować cylinder?Standardowy zakres roboczy wynosi od -20°C do +70°C. W przypadku maszyn pracujących poza tym zakresem lub z olejem hydraulicznym o wyższej temperaturze, należy podać ciągłą temperaturę oleju, a my potwierdzimy odpowiedni materiał uszczelnienia i specyfikację.
  • W jaki sposób cylinder jest chroniony przed kurzem i wodą?Wykorzystuje podwójną strukturę uszczelniającą z odporną na zużycie importowaną gumą i zewnętrzną wycieraczką, dzięki czemu warga uszczelniająca jest chroniona przed kurzem i wilgocią. Takie rozwiązanie jest przeznaczone raczej do warunków panujących na miejscu, a nie do czystego środowiska, i wydłuża żywotność o ponad 40%.
  • Jakie informacje należy podać i czy można dostarczyć zapasowe uszczelki?Model maszyny, średnica otworu i tłoczyska, skok, ciśnienie robocze, rodzaj i ilość mocowania – im więcej wyślesz, tym szybciej potwierdzimy projekt. Zestawy uszczelek i komponenty zamienne są dostępne osobno, dzięki czemu maszynę można przywrócić do pracy po uszkodzeniu uszczelki bez konieczności wymiany całego cylindra. Wycena następuje zwykle w ciągu 24 godzin.
09 / POWIĄZANE

Powiązane produkty i dalsze czytanie

Poproś o wycenę cylindra wysięgnika minikoparki

Wyślij model koparki, średnicę otworu i tłoczyska, skok, ciśnienie robocze, rodzaj i ilość mocowania — lub oryginalny rysunek. Potwierdzamy konfigurację dla Twojej maszyny i odpowiadamy podając cenę i czas realizacji w ciągu 24 godzin.

Wyślij zapytanie teraz

* Maksymalny nacisk 361 kN dotyczy największego otworu w zakresie 29,4 MPa. Przed złożeniem zamówienia proszę potwierdzić średnicę otworu, skok i wymiary montażowe swojej maszyny. Nazwy marek służą wyłącznie do wskazania klas maszyn i nie sugerują żadnego powiązania.
