Wymienna przekładnia mieszalnika pasz firmy Comer

Wymienna przekładnia mieszalnika pasz firmy Comer

Wyprodukowany przez firmę Raydafon zamiennik przekładni mieszalnika pasz C3A stosowanej w wozach mieszających i podajnikach TMR. Parametry znamionowe dla prędkości wejściowej 540 obr./min i mocy wejściowej do 92 kW, z wielowypustowymi złączami wejściowymi i wyjściowymi 1-3/4 cala Z20 w standardowym schemacie montażowym C3A. Obudowa jest żeliwna; koła zębate są nawęglane i hartowane do HRC55 lub wyższej w celu zapewnienia odporności na zużycie i uderzenia, a importowane łożyska o dużej prędkości przenoszą obciążenie mieszające w ciągłej codziennej pracy. Dla tego wzoru dostępne są współczynniki 1:1 i 1,8:1. Kompatybilny z wozami paszowymi firm Aksa, DAF Agro, Falke Maschinenbau, Euromilk i Metal-Fach. Comer i C3A są znakami towarowymi firmy Comer Industries; Raydafon jest niezależnym producentem i nie jest z nim powiązany. Wyślij swoje proporcje i zdjęcie starej tabliczki znamionowej, aby uzyskać potwierdzenie montażu i wycenę w ciągu 24 godzin.

Zamienna przekładnia mieszalnika pasz firmy Comer — wzór montażu C3A

Niezależny zamiennik przekładni mieszalnika pasz C3A stosowanej w wozach paszowych. Obudowa z żeliwa, nawęglana i hartowana przekładnia o HRC55 lub wyższej, wielowypustowy wejście i wyjście 1-3/4" Z20, znamionowa prędkość wejściowa 540 obr./min i moc wejściowa do 92 kW — odpowiedź natychmiastowa, gdy oryginalna jednostka jest zużyta lub nie ma jej w magazynie.

540WEJŚCIE ZNAMIONOWE obr./min
92 kWMAKSYMALNA MOC WEJŚCIOWA
Z201-3/4" SPLINE, OBY KOŃCE
HRC55+TWARDOŚĆ POWIERZCHNI ZĘBA

Uwaga dotycząca marki:Raydafon jest niezależnym producentem skrzyń biegów. Comer i C3A są znakami towarowymi firmy Comer Industries S.p.A. Na tej stronie opisano wyprodukowaną przez firmę Raydafon jednostkę zamienną, która jest wymienna wymiarowo i funkcjonalnie ze wzorem montażowym C3A. Raydafon nie jest powiązany, nie jest autoryzowanym przez niego dostawcą oryginalnego sprzętu dla Comer Industries. Przed złożeniem zamówienia należy zawsze sprawdzić rysunek montażowy.

Zamienna przekładnia mieszalnika pasz firmy Comer — kompatybilna jednostka zamienna C3A

W przypadku awarii przekładni wozu paszowego praktycznym pytaniem nigdy nie jest „która marka jest na castingu”, ale „czy podkręci się, wytrzyma ładunek i dotrze do nas w tym sezonie”. Ta skrzynia biegów typu C3A została zbudowana, aby odpowiedzieć dokładnie na to pytanie: ten sam wielowypustowy układ wejściowy i wyjściowy, ten sam punkt projektowy wynoszący 540 obr./min i żeliwna obudowa, którą montuje się na płycie skrzyni biegów wozu bez modyfikowania maszyny. Pasuje do mieszalników i wozów paszowych TMR, które były oryginalnie wyposażone w jednostkę C3A i jest dostarczany przez firmę Raydafon z własnej fabryki w Ningbo w Chinach, zgodnie z systemem jakości ISO 9001.

Ponieważ jest to zamiennik produkowany w magazynie, a nie oryginalna część dostępna wyłącznie u dealera, czas realizacji i cena jednostkowa są zarówno krótsze, jak i niższe – co ma znaczenie, gdy mieszalnik nie działa w sezonie karmienia. Jednostka jest dostarczana w stanie suchym i przed pierwszym użyciem należy ją napełnić olejem przekładniowym SAE 90, dlatego należy upewnić się, że olej został zamówiony razem ze skrzynią biegów. Jeśli potrzebujesz również układu napędowego, naszeWał przegubowo-teleskopowy do mieszalników paszjest dopasowany do tego samego profilu splajnu.

Dane techniczne

  • ModelC3A
  • AplikacjaWóz mieszający / mieszalnik pasz
  • Maks. wejściowa prędkość obrotowa540 obr./min
  • Maks. moc wejściowa92 kW
  • Połączenie 1Wielowypustowy, 1-3/4 cala, 20 wypustów
  • Połączenie 2Wielowypustowy, 1-3/4 cala, 20 wypustów
  • Materiał obudowyLane żelazo
  • Leczenie przekładniNawęglany i hartowany, HRC55 lub wyższy
  • NamiarImportowane zestawy łożysk o dużej prędkości
  • Klasa lepkości oleju SAE90
  • Olej dostarczany z urządzeniemNie – olej zamawiany osobno
  • Jednostka sprzedażyKażdy

Pełna karta specyfikacji tego urządzenia zamiennego. Przewiń telefon w bok, aby zobaczyć wartość każdego wiersza.

Nazwa produktu Przekładnie mieszalnika paszy — wymiana Comer C3A, 1:1, 1,8:1
Model C3A
Jednostka Każdy
Zakres zastosowań Wóz mieszający
Maks. wejściowa prędkość obrotowa 540 obr./min — skontaktuj się z nami, aby uzyskać moc przy innych obrotach
Maks. moc wejściowa 92 kW
Połączenie 1 Wielowypustowy, średnica zewnętrzna 1-3/4 cala, 20 wypustów
Połączenie 2 Wielowypustowy, średnica zewnętrzna 1-3/4 cala, 20 wypustów
Materiał obudowy Lane żelazo
Leczenie przekładni Nawęglany i hartowany, twardość powierzchni zęba HRC55 lub wyższa
Klasa lepkości oleju SAE 90
Zawiera olej Nie – przekładnia dostarczana jest bez oleju i należy ją napełnić przed pierwszym użyciem
Harmonogram wymiany oleju Pierwsza wymiana po 50–70 godzinach pracy, następnie co 500–700 godzin pracy lub przynajmniej raz w roku
Składa się z Skrzynia biegów (olej należy zamówić osobno)
Kompatybilne marki maszyn Aksa, DAF Agro, Falke Maschinenbau, Euromilk, Metal-Fach

Zanim złożysz zamówienie:potwierdź powierzchnię montażową skrzyni biegów, wielowypust wejściowy i wyjściowy (1-3/4" Z20 w standardowym wzorze C3A) oraz wymagane przełożenie. Jeśli Twój mikser ma inne przełożenie lub układ wałów, wyślij stare zdjęcie tabliczki znamionowej lub rysunek, a my to dopasujemy.

Wymiary produktu

Poniższy zarys przedstawia geometrię odniesienia dla jednostki zamiennej C3A. Użyj go, aby przed złożeniem zamówienia sprawdzić rozstaw otworów na śruby, środki wałów, położenie wejściowe i wyjściowe oraz całkowitą wysokość względem płyty przekładni na mikserze.

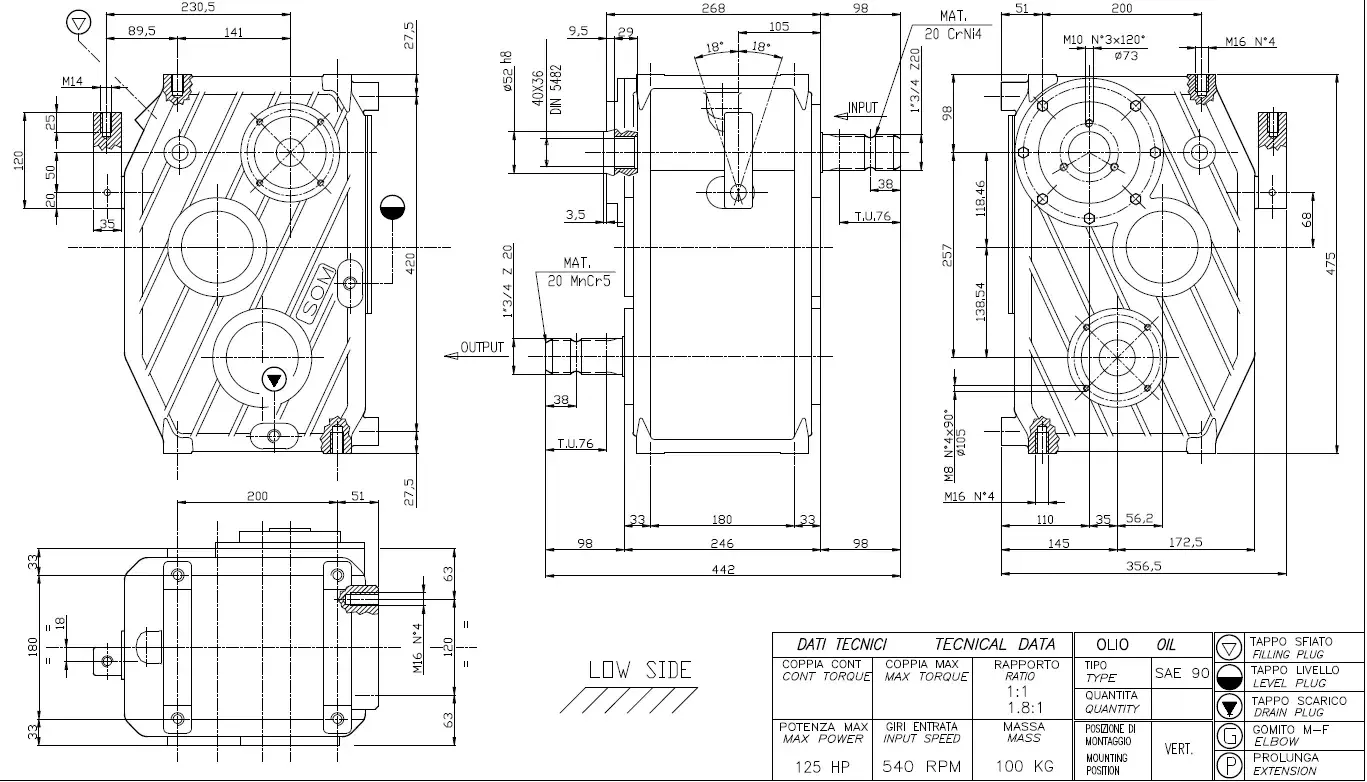

Comer replacement feed mixer gearbox C3A outline and mounting dimension drawing
Zamienna skrzynia biegów typu C3A — zarys i wymiary montażowe.

Wymiary podano w celach informacyjnych. Przed złożeniem zamówienia prosimy o potwierdzenie ostatecznego rysunku względem maszyny — różnica w rozstawie śrub wynosząca 5 mm jest najczęstszą przyczyną zwrotu.

Które miksery i marki pasują do tej skrzyni biegów

Wzór C3A jest stosowany w mieszalnikach wielu europejskich i międzynarodowych producentów. Ten moduł zamienny jest powszechnie montowany w maszynach marek:

  • Aksa
  • DAF Agro
  • Falke Maschinenbau
  • Euromleko
  • Metal-Fach

Nazwy marek są wymienione wyłącznie w celu wskazania zgodności montażu. Jeśli Twojego wagonu nie ma na liście, prześlij zdjęcie istniejącej skrzyni biegów i jej tabliczki znamionowej — w większości przypadków możemy potwierdzić zgodność wyłącznie na podstawie rozmiaru wielowypustu, przełożenia i wzoru śrub.

Zastosowanie produktu: Jak działa skrzynia biegów w mieszalniku

W wozach paszowych skrzynia biegów stanowi interfejs pomiędzy WOM ciągnika a ślimakiem mieszającym. Moc ciągnika osiąga 540 obr./min., przekładnia zmniejsza ją i zwiększa moment obrotowy, a ślimak obraca się na tyle wolno, aby podnosić, składać i mieszać siano, zboże, kiszonkę i mokre produkty uboczne w stałą porcję. Stosunek dopasowany do wzoru C3A — zwykle w tym zastosowaniu 1:1 lub 1,8:1 — wyznacza równowagę między prędkością mieszania a siłą obrotową, dlatego też prawidłowy stosunek jest tak samo ważny jak układ śrub.

O tym, czy przekładnia mieszalnika przetrwa sezon, decydują dwie charakterystyki eksploatacyjne. Po pierwsze, radzi sobie z mokrym, gęstym materiałem: kiszonka i wysłodki buraczane powodują znacznie większe ciągłe obciążenie zębów przekładni niż suche siano, dlatego twardość powierzchni zębów i jakość łożysk zapobiegają wżerom i przedwczesnym awariom. Drugim jest to, jak zachowuje się przy uruchomieniu, kiedy pełny ślimak musi uwolnić się od zagęszczonej paszy. Skrzynia biegów z odpowiednio dobranym luzem i sztywną, odlewaną obudową amortyzuje ten wstrząs znacznie lepiej niż lekka obudowa, która ugina się pod obciążeniem.

Z tego też powodu w praktycznym koszcie eksploatacji mieszalnika pasz dominuje skrzynia biegów, a nie ciągnik. Jednostka, która przekazuje moc przy minimalnych stratach, potrzebuje mniej paliwa lub energii elektrycznej przy tej samej porcji, a jednostka, która utrzymuje swoje ustawienia, potrzebuje mniej wymian oleju, mniej wymian uszczelek i mniej przestojów w środku cyklu karmienia. W przypadku gospodarstwa posiadającego kilka wozów liczby te sumują się w ciągu sezonu.

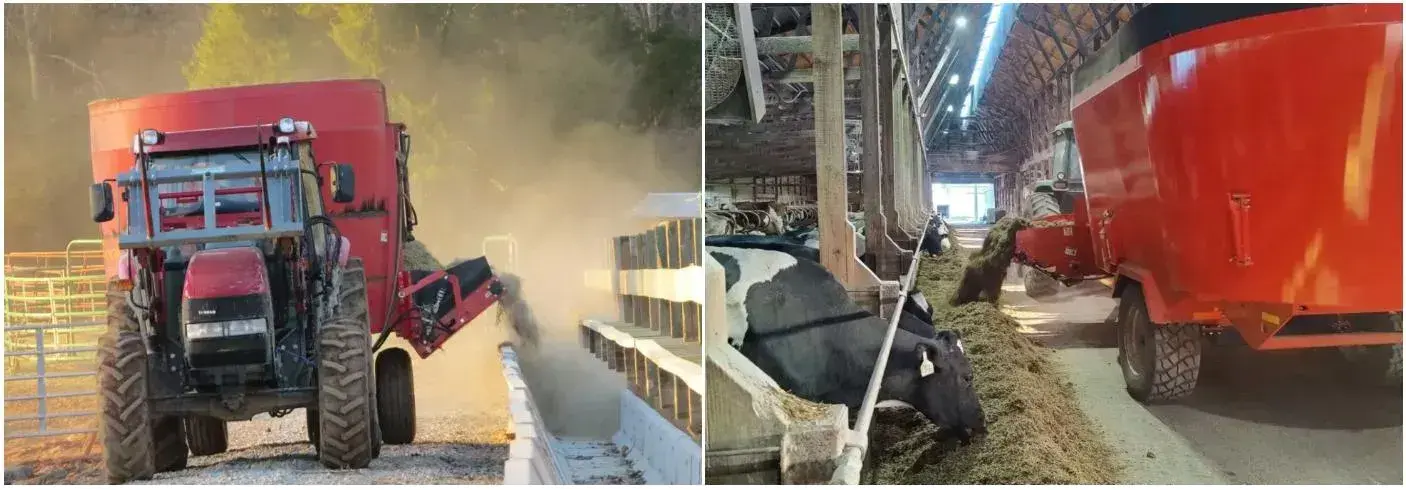

Comer replacement feed mixer gearbox installed as the auger drive on a mixing wagon
Zamienna przekładnia w położeniu roboczym jako napęd ślimaka w wozie mieszającym.

Zalety produktu

Stworzony do biegania przez cały dzień

Żeliwna obudowa i nawęglane koła zębate o klasie HRC55 lub wyższej zachowują swoją geometrię nawet podczas ciągłego, 8-godzinnego mieszania paszy bogatej w błonnik i mokrego ziarna, uwzględniając kurz i wilgoć występujące podczas codziennego użytku w gospodarstwie.

Efektywne przenoszenie mocy

Ściśle dopasowane przełączanie biegów utrzymuje niskie straty w przekładni, dzięki czemu ten sam ciągnik może wymieszać kilka ton w krótszym cyklu i spalić mniej paliwa lub pobrać mniej energii elektrycznej przy tej samej dawce.

Pasuje do szerokiej gamy wagonów

Schemat mocowania C3A i wypusty 1-3/4" Z20 obejmują mieszalniki od małych maszyn rodzinnych po duże wagony TMR, a jednostka może zastąpić oryginalną skrzynię biegów bez modyfikowania ramy maszyny.

Prosta obsługa

Układ jest celowo prosty: uszczelki, łożyska i zestawy przekładni można wymieniać indywidualnie, dzięki czemu warsztat może wykonać większość napraw bez specjalnego oprzyrządowania i przywrócić wagon do pracy jeszcze tego samego dnia.

Konkurencyjna cena bezpośrednio z fabryki

Urządzenie jest produkowane w naszej własnej fabryce, a nie kupowane przez sieć dystrybucyjną, a jego cena jest niższa od oryginalnych części dostępnych wyłącznie u dealera, przy tych samych wypustach, przełożeniach i wymiarach montażowych.

Części zamienne i wsparcie techniczne

Specyfikacje oleju, przełożenia, zamienne uszczelki i łożyska są dostępne u tego samego dostawcy, a inżynierowie mogą potwierdzić montaż na podstawie zdjęcia uszkodzonego zespołu.

Wydajność zależy od prawidłowego gatunku oleju, prawidłowego poziomu oleju i godzin pracy podanych w harmonogramie konserwacji — interwały wymiany oleju w tym urządzeniu nie są opcjonalne, a pominięcie pierwszej wymiany po 50–70 godzinach jest najczęstszą przyczyną wczesnego hałasu łożysk.

Zamawianie, dostawa i konserwacja

  1. Wyślij szczegóły.Podaj nam model lub przełożenie (C3A, 1:1 lub 1,8:1), ilość i – jeśli posiadasz – zdjęcie starej tabliczki znamionowej skrzyni biegów i jej powierzchni montażowej.
  2. Potwierdź rysunek.Sprawdzamy wielowypust, przełożenie i wzór montażu z rysunkiem referencyjnym C3A i wysyłamy potwierdzenie przed produkcją, aby nic nie było budowane na podstawie błędnego założenia.
  3. Pewna oferta cenowa i czas realizacji.Otrzymujesz cenę, przerwy ilościowe, szczegóły pakowania i harmonogram dostaw, zwykle w ciągu 24 godzin od zapytania.
  4. Wysyłka.Skrzynia biegów jest pakowana na eksport i wysyłana w stanie suchym. Na życzenie możemy zorganizować fracht lotniczy lub morski oraz dostawę „od drzwi do drzwi”.
  5. Uruchomienie.Przed pierwszym użyciem napełnij olejem SAE 90, sprawdź poziom oleju na korku kontrolnym i uruchom mieszadło na krótko bez obciążenia, aby sprawdzić płynność obrotów i brak wycieków z uszczelki.
  6. Harmonogram konserwacji.Pierwsza wymiana oleju po 50–70 godzinach pracy, następnie co 500–700 godzin pracy lub przynajmniej raz w roku – w zależności od tego, co nastąpi wcześniej.

Referencje klientów

★★★★★

Michaela ThompsonaOperator podajnika

Instalacja była prosta, a wagon działał płynnie od pierwszego miksu. Urządzenie sprawia wrażenie solidnego, utrzymuje prędkość pod obciążeniem i nie wymaga wysiłku podczas podawania. Przed złożeniem zamówienia zadałem długą listę pytań, a zespół cierpliwie odpowiadał na każde z nich, co nie zawsze ma miejsce w przypadku zagranicznego dostawcy. Wrócę, gdy drugi wagon będzie go potrzebował.

★★★★★

Davida WilsonaKierownik gospodarstwa mlecznego

Skrzynia biegów jest dobrze wykonana i od chwili montażu pracuje stabilnie, bez żadnych problemów w codziennej eksploatacji. Najbardziej ceniłam komunikację – jasne odpowiedzi, brak bariery językowej i dostawę w obiecanym terminie. Jako kupujący za granicą niezawodność ma znaczenie i będę nadal u nich zamawiać.

★★★★★

Hannah MooreWłaściciel rancza, Nowa Zelandia

Na przestrzeni lat wypróbowałem kilka partii przekładni mikserów i zawsze problemem był mokry materiał — stare jednostki ślizgały się lub przegrzewały. Ten bez zarzutu radzi sobie z kiszonką i pulpą buraczaną, utrzymuje stałą prędkość mieszania, a czas mojego cyklu jest prawie dwukrotnie krótszy niż wcześniej. Utrzymanie go było proste.

Często zadawane pytania dotyczące kupujących

  • Czy jest to oryginalna skrzynia biegów Comer?Nie. Jest to wyprodukowany przez firmę Raydafon moduł zamienny, zbudowany zgodnie ze wzorem montażowym C3A: te same połączenia wielowypustowe 1-3/4" Z20, ten sam punkt projektowy 540 obr./min i ten sam rozmiar obudowy. Comer i C3A są znakami towarowymi firmy Comer Industries; Raydafon jest niezależnym producentem, z którym nie jest powiązany ani nie jest przez niego autoryzowany.
  • Skąd mam wiedzieć, że będzie pasować do mojego miksera?Porównaj wielowypust (1-3/4 cala, 20 wypustów), proporcje (1:1 lub 1,8:1 w tym wzorze) i wymiary montażowe na powyższym rysunku z istniejącą jednostką. Jeśli coś się różni, prześlij nam zdjęcie starej tabliczki znamionowej, a my potwierdzimy to przed złożeniem zamówienia.
  • Czy do skrzyni biegów jest nalany olej?Nie. Dostarczany jest w stanie suchym i przed pierwszym użyciem należy go napełnić olejem przekładniowym SAE 90. Zamów olej oddzielnie ze skrzynią biegów, aby uruchomienie nie było opóźnione.
  • Jaki jest interwał wymiany oleju?Pierwszą wymianę po 50–70 godzinach pracy w celu usunięcia początkowych cząstek zużycia, następnie co 500–700 godzin pracy lub co najmniej raz w roku, w zależności od tego, co nastąpi wcześniej.
  • Jaką moc wejściową i prędkość może przyjąć?Urządzenie jest przystosowane do maksymalnej prędkości wejściowej wynoszącej 540 obr./min i maksymalnej mocy wejściowej do 92 kW. Jeśli Twój ciągnik lub silnik pracuje z inną prędkością obrotową, skontaktuj się z nami przed złożeniem zamówienia, abyśmy mogli potwierdzić moc znamionową przy Twojej prędkości.
  • Jak szybko można dokonać wysyłki i czy mogę później otrzymać części zamienne?Jednostki standardowe wysyłane są w krótkim czasie po potwierdzeniu odbioru, z możliwością transportu lotniczego lub morskiego. Zamienne uszczelki, łożyska i zestawy przekładni są dostępne w tej samej fabryce, więc późniejsza naprawa nie jest uzależniona od znalezienia części dostępnych wyłącznie u dealera.

Powiązane produkty i dalsze czytanie

Poproś o wycenę zamiennej skrzyni biegów C3A

Wyślij potrzebne proporcje (1:1 lub 1,8:1), ilość i zdjęcie starej tabliczki znamionowej, jeśli ją posiadasz. Potwierdzamy montaż na podstawie rysunku montażowego i odpowiadamy, podając stałą cenę i termin realizacji w ciągu 24 godzin.
